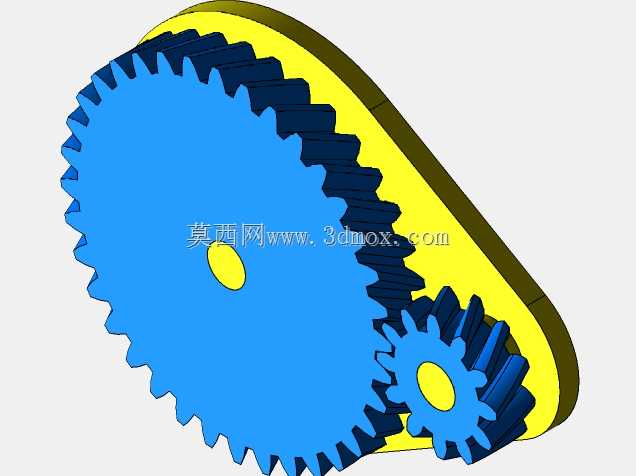

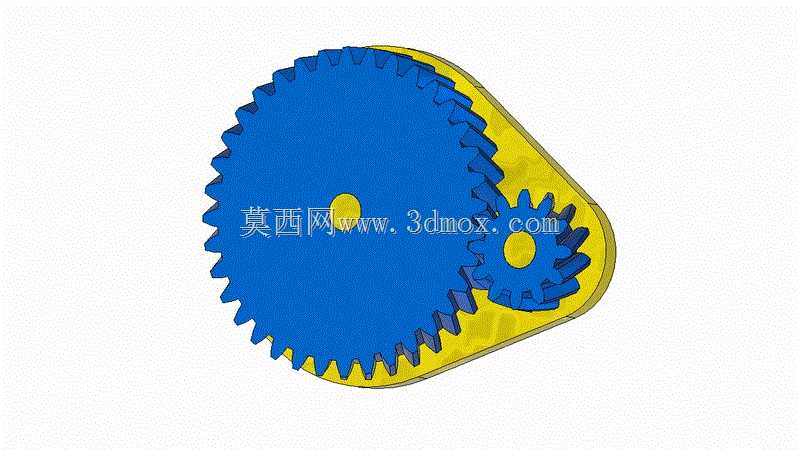

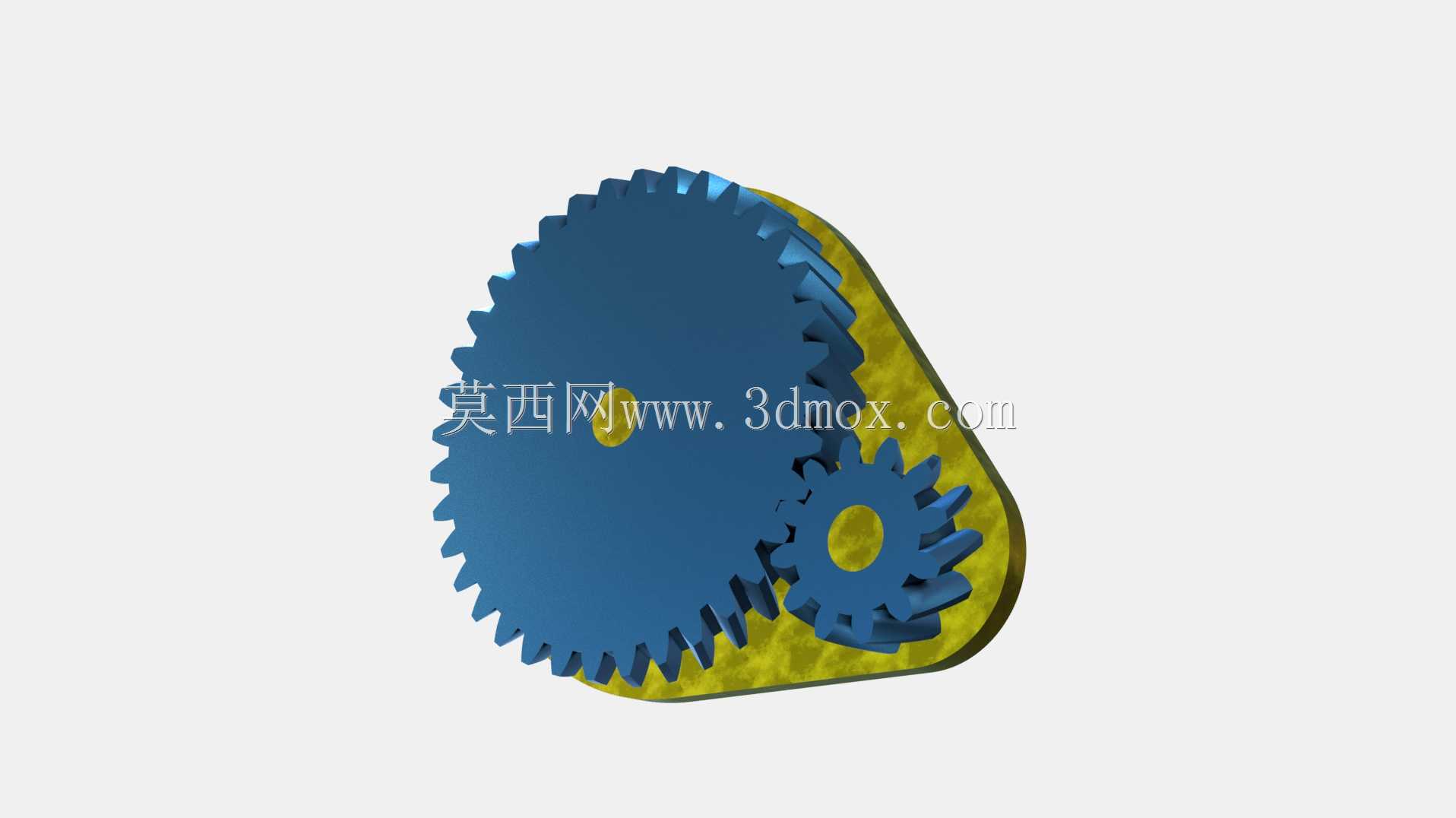

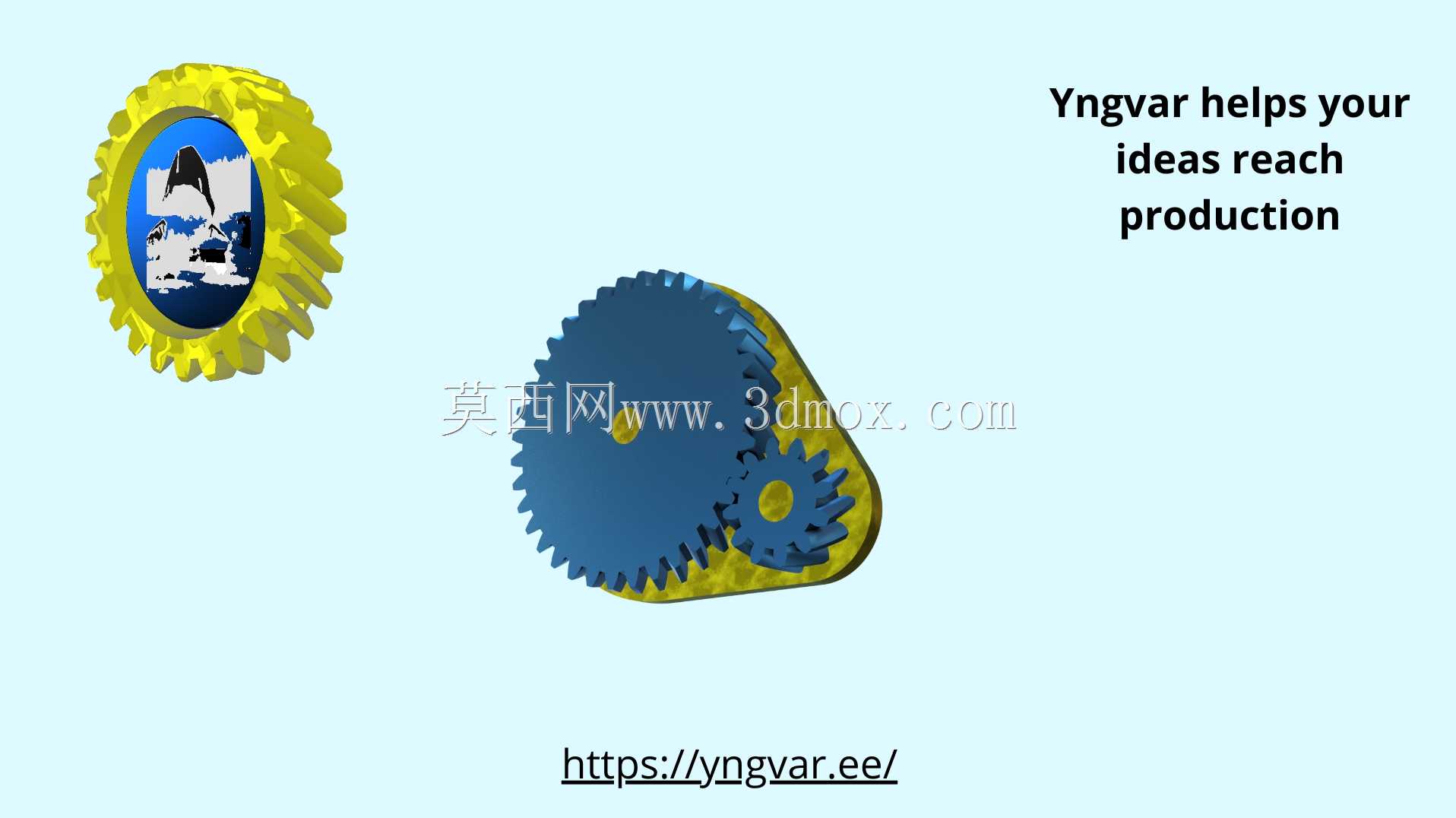

这套斜齿齿轮传动结构,在轻工输送设备、小型自动化产线的动力传递环节应用十分广泛,不少桌面级自动化设备、小型包装机械的动力输出端,都会采用这类紧凑布局的斜齿传动组来完成转速匹配与扭矩传递。区别于常规外露式齿轮传动,这套结构自带一体式弧形护罩壳体,既可以在设备运行时阻挡外界粉尘、加工碎屑落入啮合齿面,避免齿面出现磨粒磨损,也能防止运维过程中操作人员误触转动的轮齿造成机械伤害,同时护罩的弧形轮廓刚好贴合两个齿轮的啮合运动包络,不会额外占用过多安装空间,适配设备内部紧凑的排布需求。

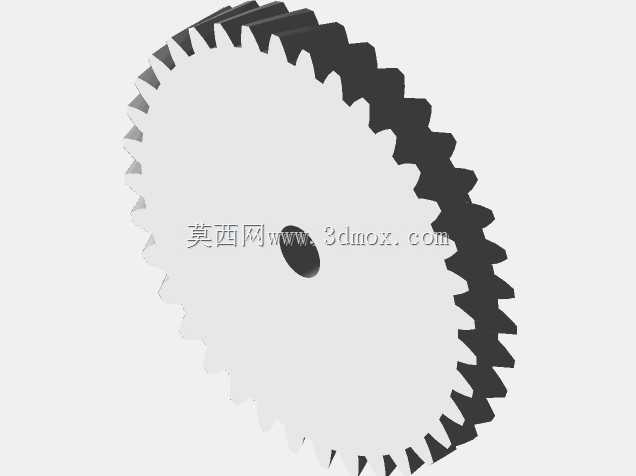

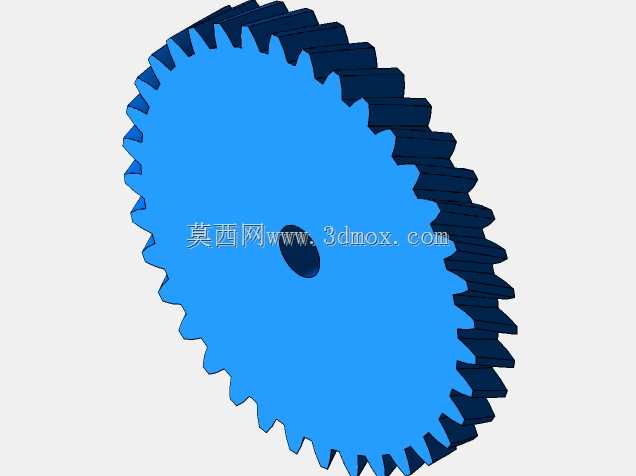

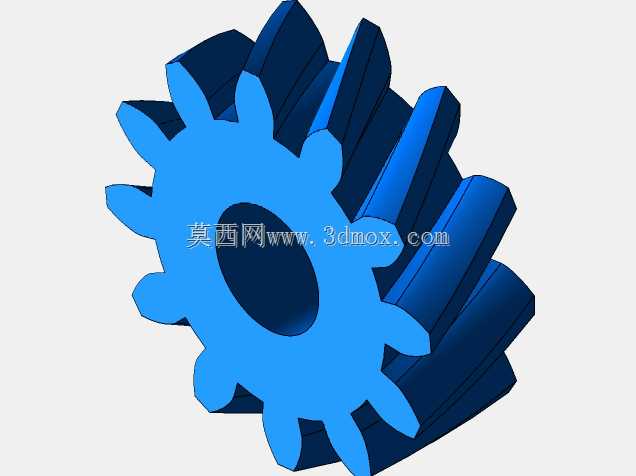

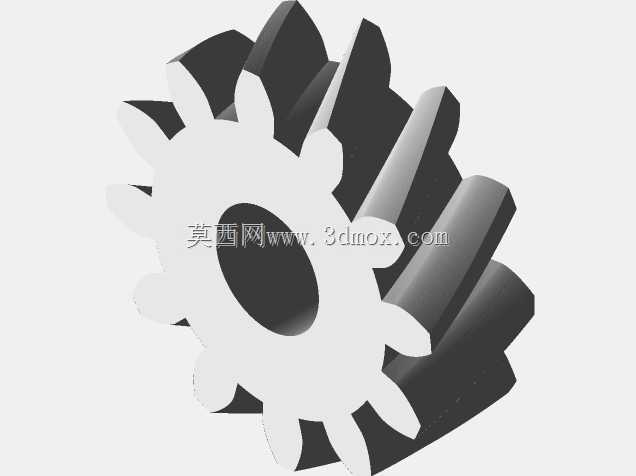

从功能特性来看,这套传动组采用大小两个斜齿轮配对啮合的设计,大齿轮作为从动端连接负载执行机构,小齿轮作为主动端对接动力输入轴,通过固定的齿数比实现减速增扭的效果,匹配小型动力源高转速、低扭矩的输出特性,让最终输出的转速与扭矩能够适配负载端的运行需求。斜齿的齿向设计让轮齿在啮合过程中是逐步进入、逐步退出啮合状态,不会像直齿轮那样出现整齿突然撞击啮合的情况,运行过程中的冲击与噪音明显更低,传动平稳性更优,适合对运行静谧性有一定要求的办公周边自动化设备、小型食品加工设备使用。当然设计过程中也充分考虑了斜齿轮传动的固有特性,轮齿啮合时会产生沿轴向的分力,因此在配套的轴系设计时,两个齿轮的安装轴端都预留了推力轴承的安装位置,用来抵消轴向力带来的轴系窜动,避免长期运行后出现轴系移位、齿面偏磨的问题。

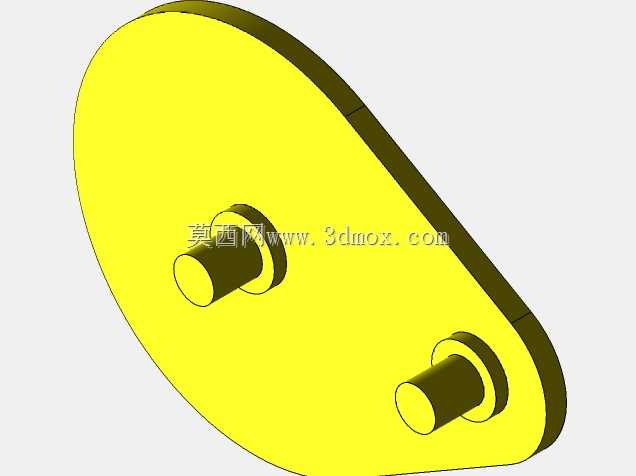

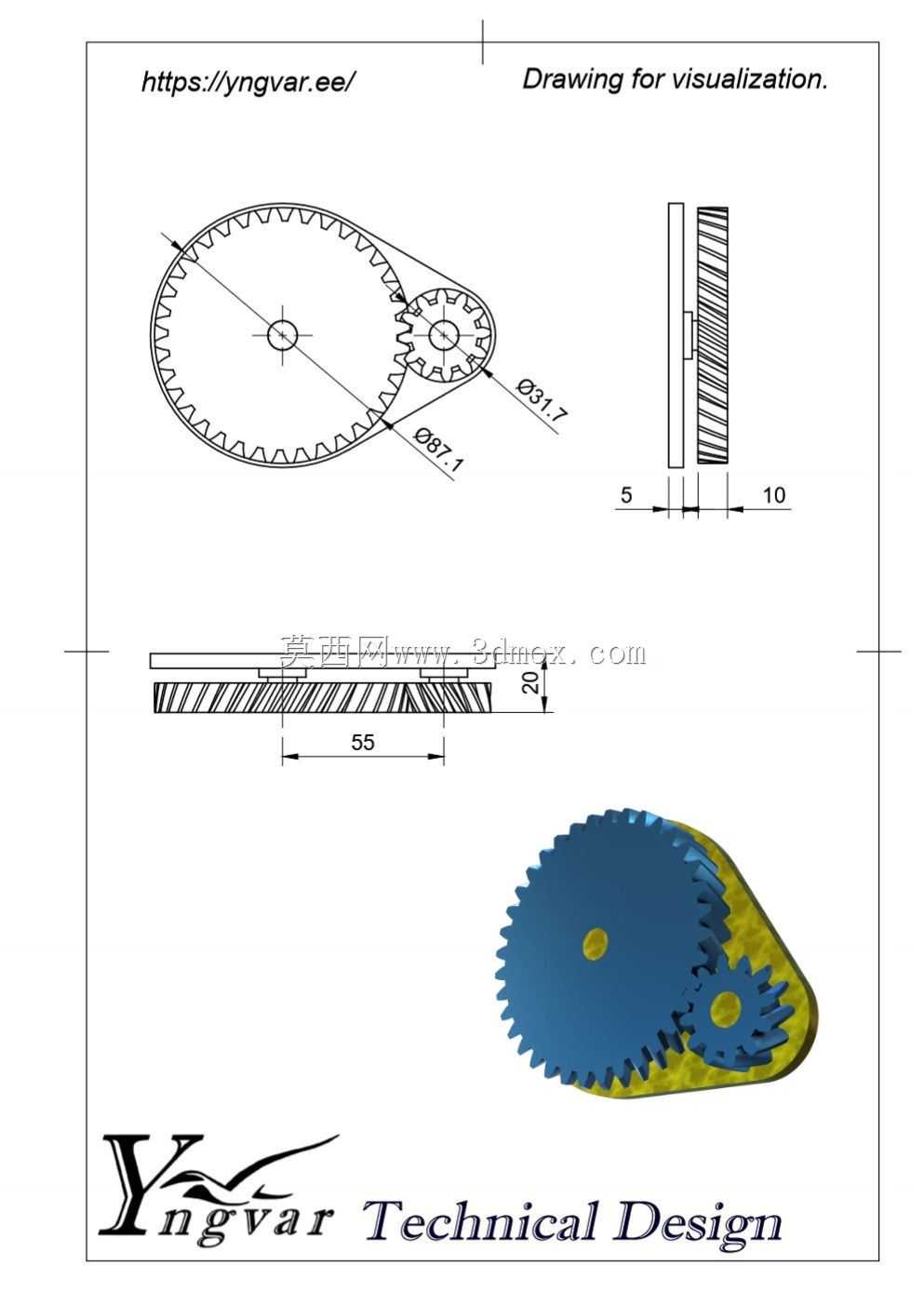

设计过程中,首先确定的是两个齿轮的中心距参数,这个参数直接决定了整套传动组的安装边界,两个齿轮的轴孔中心距严格按照模数、齿数以及螺旋角参数计算得出,确保啮合侧隙处于合理区间,既不会因为侧隙过小出现卡齿、运行卡滞,也不会因为侧隙过大导致传动回程误差超标,影响传动精度。齿部参数设计时,螺旋角选取了工程中常用的合理区间,平衡轴向力大小与传动平稳性的需求,螺旋角过大会导致轴向分力过大,增加轴承的负载与磨损速度,螺旋角过小则无法发挥斜齿轮传动平稳的优势。齿宽参数也经过匹配计算,小齿轮齿宽略大于大齿轮齿宽,避免装配时出现轴向错位导致有效啮合齿宽不足,保障齿面接触强度足够,能够传递额定的扭矩。护罩部分的设计采用了等距偏移的方式,内壁与轮齿齿顶圆之间预留了均匀的安全间隙,既不会和转动的轮齿发生干涉,也能尽可能压缩整体结构的外形尺寸,护罩上预留的两个轴孔位置与齿轮轴孔完全同轴,安装时可以直接通过护罩上的定位孔完成整套传动组的装配定位,降低现场装配的调校难度。
从安装边界来看,整套传动组的外形轮廓由护罩的外轮廓决定,整体呈不规则的类三角形布局,安装时需要预留的空间刚好覆盖护罩的最大外轮廓,两个安装轴的伸出端可以根据实际设备的布局需求,选择从护罩单侧伸出或者双侧伸出,适配不同的安装方向。轮齿的加工精度按照常规通用传动的精度等级设计,能够满足大部分中低速传动场景的需求,不需要过高的加工成本,兼顾了使用性能与制造成本。在实际选型应用时,只需要根据负载端需要的转速与扭矩,匹配对应齿数比的齿轮组,确认安装轴的轴径与轴伸长度符合设计要求,就可以直接集成到设备的传动链路中,不需要再额外设计防护结构,大幅缩短设备的研发设计周期。日常运维过程中,只需要定期通过护罩上预留的注油点向啮合齿面添加润滑脂,就可以有效降低齿面的摩擦磨损,延长整套传动结构的使用寿命,不需要频繁拆解维护,降低了设备的运维成本。
- 上一篇:模数1.5七十齿直齿传动齿轮结构
- 下一篇:采埃孚款传动链轮精密结构设计
- 全部评论(0)
- 模板大小: 10.64 MB
- 售价:5金币
- 下载次数: 157
- 系统要求: STEP / IGES,SOLIDWORKS,STL,Rendering
- 软件分类: 齿轮
