模数1.5七十齿直齿传动齿轮结构

　　这款模数1.5、齿数70的直齿圆柱齿轮，是常规机械传动系统里应用极广的基础传动零件，日常在轻工输送设备、小型自动化生产线、桌面级加工辅机、教具类传动演示装置里都能见到同参数的零件身影，核心作用是在平行轴之间传递旋转扭矩，同时按照固定齿数比实现转速的匹配调整，相比带传动、链传动，这类直齿轮的传动比精度更高，不存在滑动丢转的问题，适合对传动同步性有一定要求的中低负载传动场景。

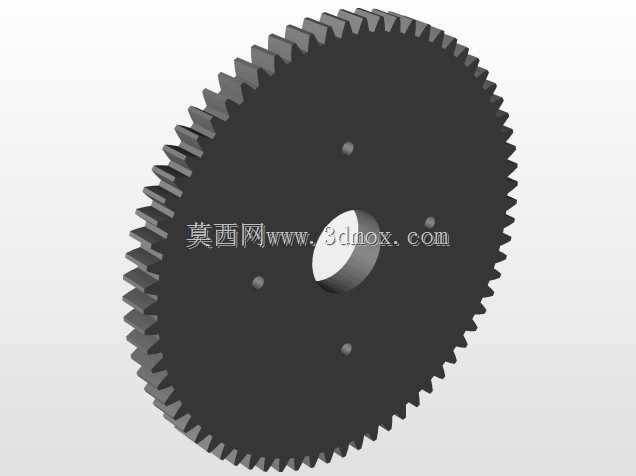

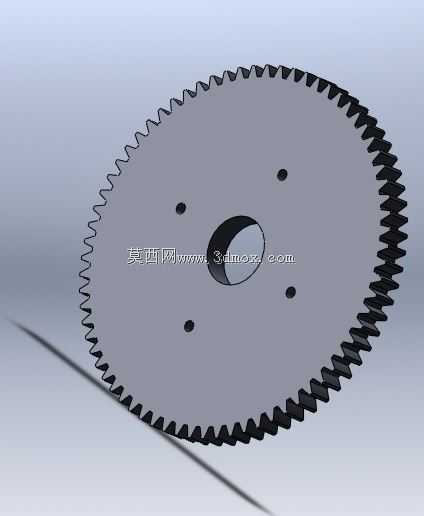

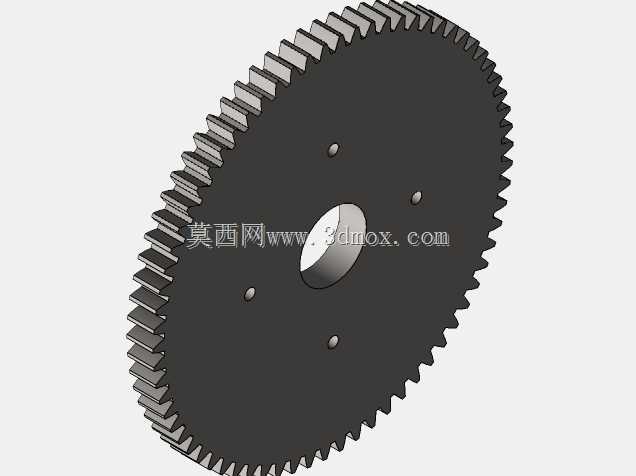

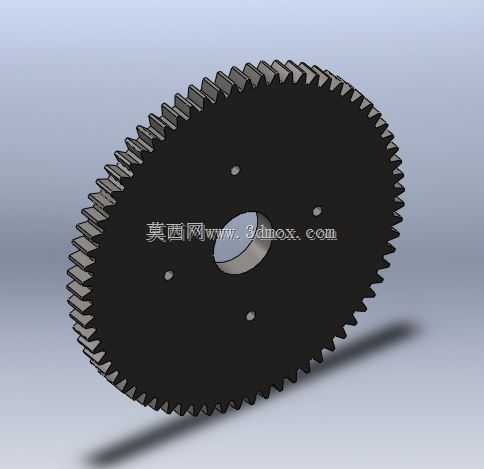

　　从结构设计来看，这款齿轮采用了辐板式轻量化结构，没有做成厚重的实心轮坯，轮缘部分保留足够的厚度保证轮齿根部的强度，辐板上均匀开设了六个安装定位孔，中心设置带台阶的轴孔，既可以通过中心孔与传动轴实现过盈或者键连接固定，也能借助辐板上的孔位完成与相邻轮盘、法兰构件的锁紧装配，这种设计在保证整体结构刚性的前提下，有效降低了零件自身的转动惯量，设备启停阶段的惯性冲击更小，也能减少不必要的材料消耗，适配常规的切削加工或者粉末冶金成型工艺，批量生产时的工艺性较好。

　　轮齿部分采用标准渐开线齿形设计，齿顶高、齿根圆角都按照通用机械传动的常规参数取值，齿面没有做额外的修形处理，适合在润滑条件良好、线速度不超过10m/s的开式或者半开式传动场景下使用，啮合过程中轮齿的接触线沿齿宽方向平行分布，安装时只要保证两轴的平行度公差在允许范围内，就可以实现平稳啮合，不会出现偏载导致的局部齿面异常磨损问题。设计这类齿轮的时候，首先要根据传动链需要的传动比确定齿数，模数的选择则是结合传递的额定扭矩核算齿根弯曲强度，避免负载过大时出现断齿故障，中心孔的直径要匹配所配传动轴的直径，同时要预留键槽的加工位置，辐板上的安装孔分布圆直径要避开轮缘与轮毂的过渡区域，防止开孔位置出现应力集中，降低零件的整体疲劳强度。

　　实际安装使用时，需要注意齿轮的轴向定位要可靠，通常会在轴上设置轴肩或者挡圈对齿轮端面进行限位，防止运转过程中出现轴向窜动导致轮齿啮合长度不足，加剧局部磨损。装配前要确认配对齿轮的中心距与设计值偏差在允许公差范围内，中心距过大会导致齿侧间隙过大，换向传动时存在明显回差，还会加剧啮合冲击；中心距过小则会导致轮齿啮合过紧，运转阻力增大，齿面磨损速度加快。日常维护中要定期在齿面涂抹润滑脂，减少金属齿面的直接摩擦，既可以降低传动过程中的噪音，也能有效延长齿轮的使用寿命。这类齿轮的安装边界需要注意，轮齿的齿顶圆直径是确定传动腔内部避让空间的核心尺寸，设计安装腔体时要在齿顶圆外侧预留至少2-3mm的安全间隙，避免运转过程中轮齿与腔体内壁发生剐蹭，辐板上的安装孔要与配对构件的孔位保持同轴，锁紧螺栓的预紧力要均匀，防止轮盘安装后出现端面跳动，影响传动平稳性。在一些小型物料输送线的动力传动段，这类齿轮常和同模数的小齿数齿轮配对使用，将减速电机输出的高转速降低到输送带需要的运行转速，同时放大输出扭矩，带动输送带平稳输送物料；在教学用的机械原理演示教具上，这类大齿数齿轮也常用来直观展示齿轮传动的速比关系，帮助学习者理解渐开线齿轮的啮合原理。
