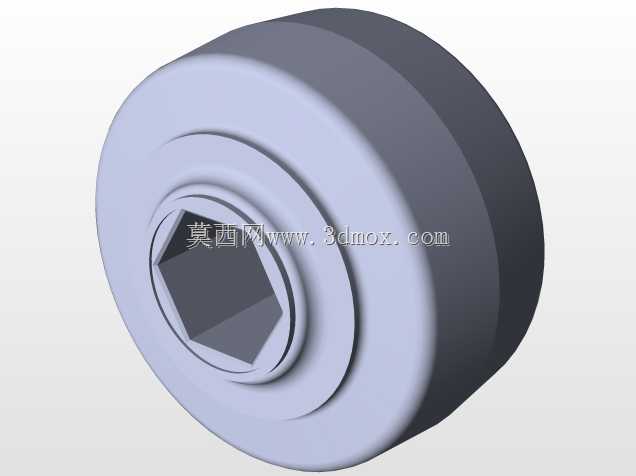

框架式多级齿轮手动传动装置结构

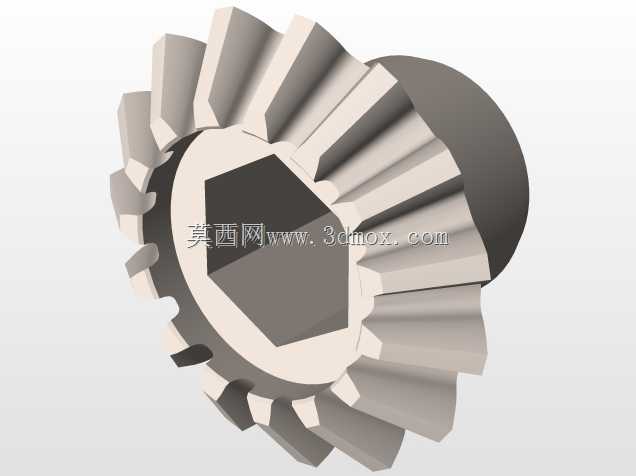

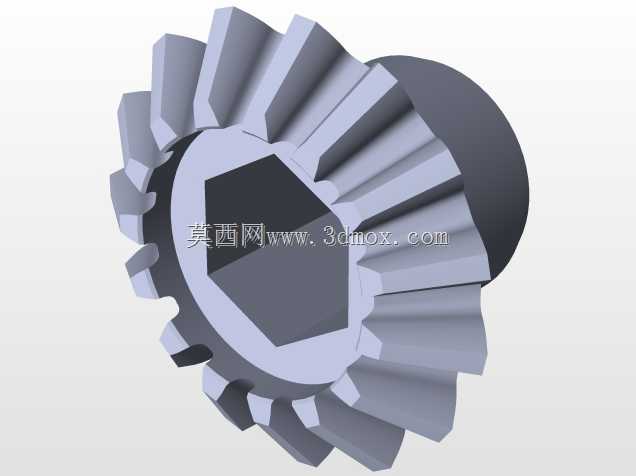

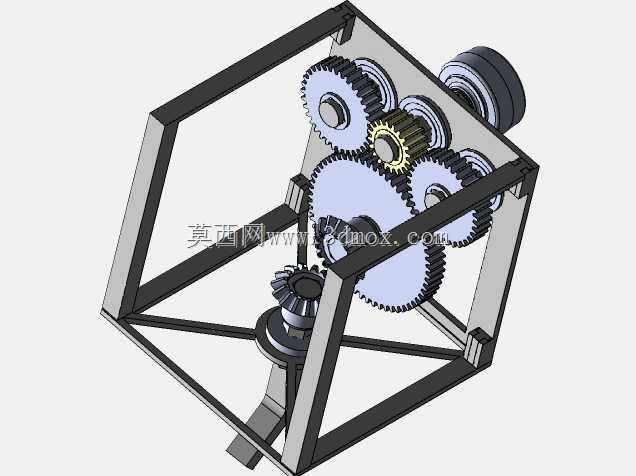

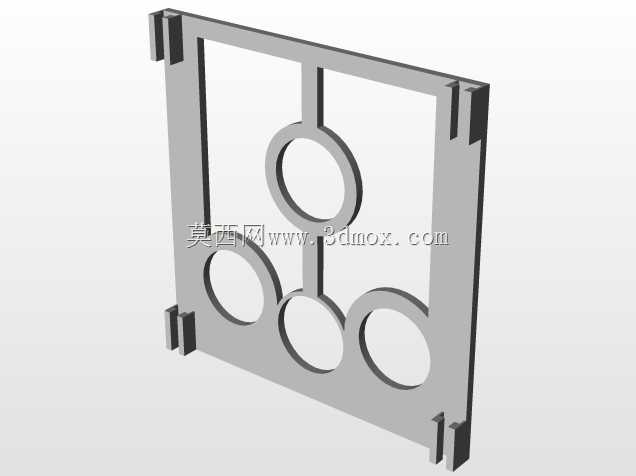

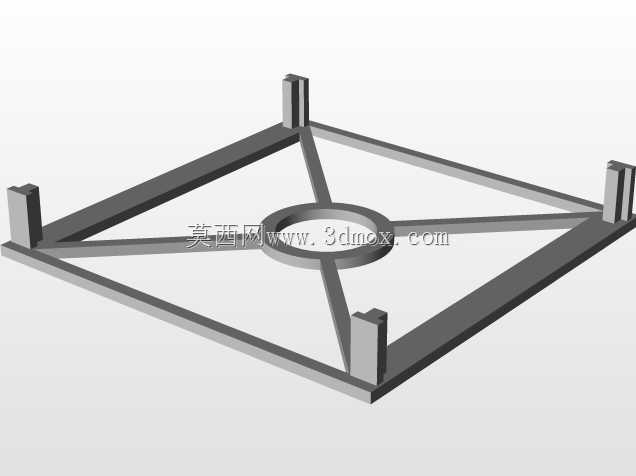

　　这套手动齿轮传动结构，核心是通过多组圆柱直齿轮与一组锥齿轮的啮合搭配，把输入端的手摇转动，经过多级变速变向之后传递到输出端，适配需要手动输入动力、小扭矩传动的小型设备场景，比如教学演示教具、小型手动进给机构、简易物料输送的手动驱动端都能用到。从结构布局来看，整体采用方管焊接的框架作为承载基体，所有齿轮轴的安装座都直接固定在框架的内侧壁上，没有额外的封闭式箱体外壳，这种设计一方面能大幅降低整体重量，另一方面装配调试的时候可以直接观察到每一组齿轮的啮合状态，齿侧间隙调整、润滑脂涂抹都不需要拆解外壳，维护便捷性比封闭箱体高很多。输入端的锥齿轮组承担了第一次变向功能，把垂直于框架底面的手摇转动，转换成平行于框架侧壁的水平轴转动，

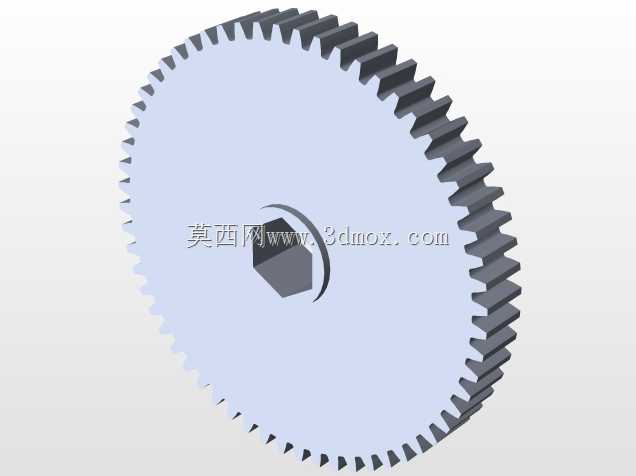

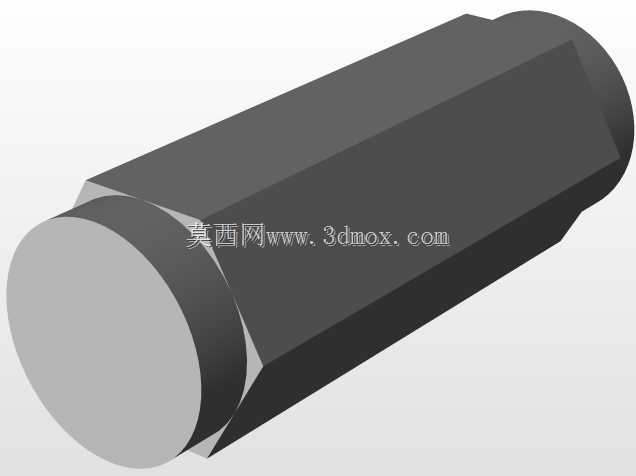

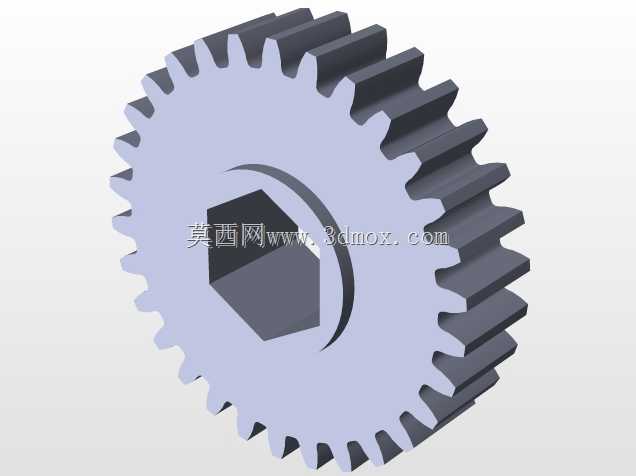

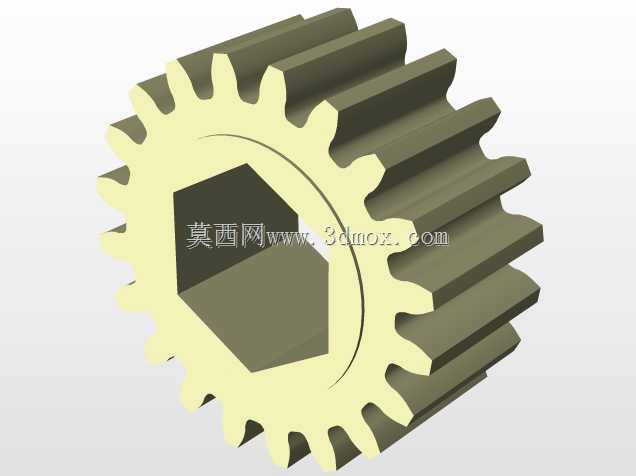

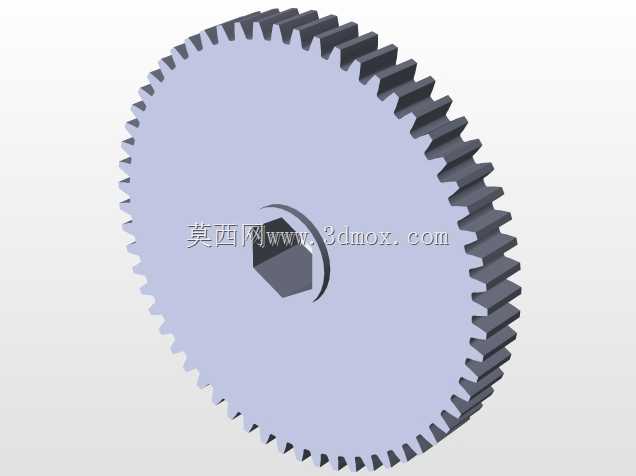

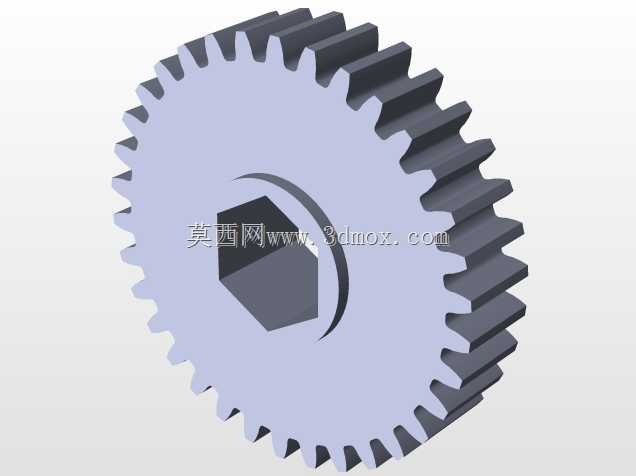

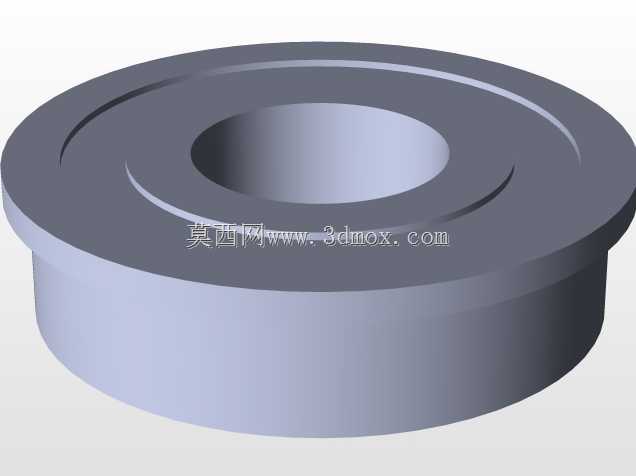

　　之后依次经过三组不同齿数的圆柱直齿轮啮合，实现转速的逐级降低、扭矩的逐级放大，最上方的输出轴伸出框架外侧，用来连接需要驱动的负载部件。设计过程中，每根齿轮轴的支撑都采用了双点固定结构，轴的两端分别嵌入框架侧壁的安装孔内，避免齿轮啮合过程中出现轴的挠曲变形，保证齿面啮合的接触面积符合传动要求，减少偏载带来的齿面磨损。齿轮的参数搭配上，相邻啮合齿轮的齿数差按照传动比需求分配，手动输入的转速通常在每分钟60转左右，经过三级减速之后输出端转速可以降到每分钟10转以内，输出扭矩能够满足小型手动机构的负载需求，不需要额外增加减速级。安装边界方面，整体框架的长宽尺寸控制在300毫米以内，高度不超过250毫米，所有突出部件都在框架的轮廓范围内，

　　安装的时候只需要固定框架底部的四个支脚即可，不需要额外预留侧面的操作避让空间，输入端的摇柄安装位置距离框架底面预留了120毫米的操作空间，符合成年人手动操作的人机人机工程尺寸，摇动摇柄的时候不会和框架结构发生干涉。这套结构没有采用复杂的密封设计，适合在干燥、无粉尘爆炸风险的室内场景使用，齿轮副的润滑采用锂基脂涂抹即可，不需要定期更换润滑油，日常维护只需要定期检查齿面的磨损情况和轴的固定螺栓松紧度。从传动精度来看，直齿轮的啮合侧隙控制在0.1毫米以内，锥齿轮的啮合接触斑点调整到齿面中部，反向空程量小，适合对传动定位精度有一定要求的手动调节机构，比如小型试验台的进给调节、手动工装的夹紧驱动都可以直接参考这套结构进行适配修改。

　　框架的杆件采用等边角钢或者方形钢管制作，焊接之后进行去应力处理，避免长期受力之后框架变形导致齿轮轴的平行度超差，所有齿轮轴的安装孔在焊接完成之后统一进行镗孔加工，保证相邻轴的平行度公差在0.05毫米以内，确保齿轮啮合的平稳性，减少传动过程中的噪音和振动。输出轴的端部设计有平键安装位，可以直接安装联轴器、带轮或者链轮，适配不同类型的负载连接需求，不需要额外对输出轴进行二次加工。
