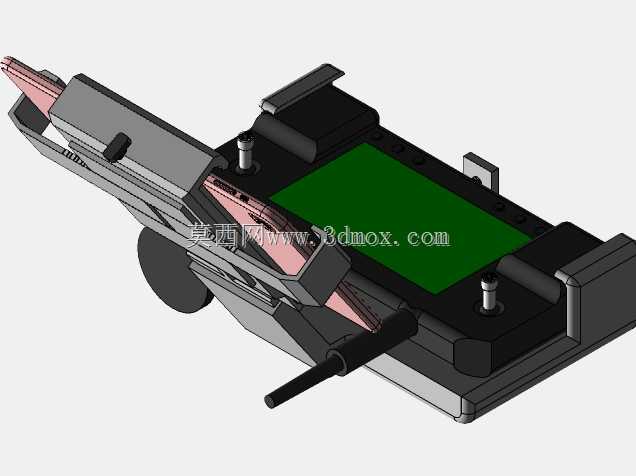

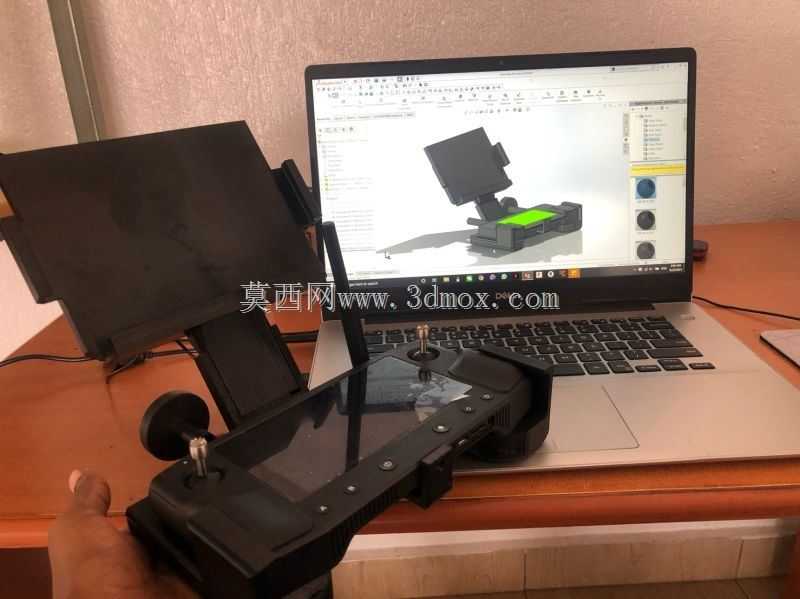

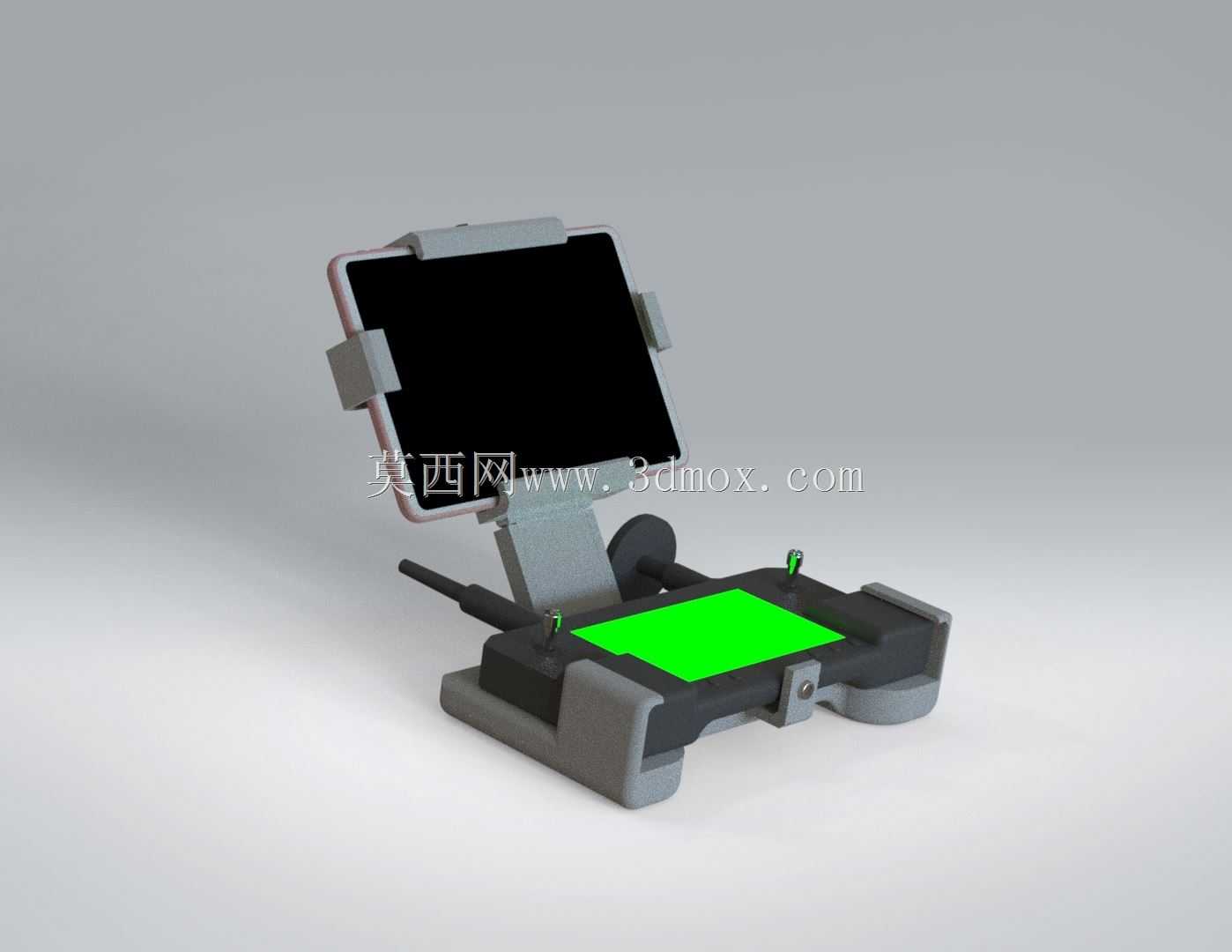

适配平板与Herelink遥控器的组合安装支架

　　在无人机外业航测、巡检作业场景中，地面站操作人员往往需要同时握持Herelink遥控器、查看平板电脑上的飞行参数与实时回传画面，传统手持方式不仅容易造成设备滑落，还会分散操作人员注意力，影响作业效率与飞行安全，这款组合安装支架正是针对这一实际作业痛点开发的配套结构件。从实际使用需求出发，设计时首先明确了核心功能边界：需要同时稳固夹持指定尺寸范围的平板电脑与Herelink遥控器，保证两者的相对位置符合操作人员的目视习惯，无需频繁调整视角就能同时观察遥控器摇杆状态与平板显示的航测数据、飞行姿态信息。结构上采用分体组装式设计，总共拆分出六个独立部件，所有部件的壁厚、卡扣尺寸、安装孔位都按照FDM3D打印的工艺特性做了适配，

　　没有大角度悬空结构，无需额外添加支撑就能完成打印，打印完成后不需要额外的紧固件，依靠部件之间的卡扣配合与定位槽就能完成组装，大幅降低了制作门槛，一线作业人员自行打印后就能快速装配使用。安装边界方面，遥控器夹持端完全贴合Herelink遥控器的背部轮廓与侧边按键位置，夹持后不会遮挡电源键、天线接口以及摇杆的操作行程，预留了足够的手指操作空间，长时间握持操作也不会出现硌手的问题；平板夹持端采用可微调的卡位结构，能够适配常用的7到10英寸作业平板，夹持力经过反复验证，在野外颠簸、手持走动的场景下也不会出现平板松脱滑落的情况，同时不会挤压平板的侧边按键与充电接口，作业过程中可以正常连接充电线、数据传输线。整体结构的重心经过配平设计，

　　支架安装到遥控器之后，整体重心落在遥控器握持区域的中心线上，长时间单手握持也不会出现偏重侧翻的疲劳感。在航空作业的实际测试中，这款支架能够让操作人员解放一只手，在操控无人机飞行的同时，快速在平板上标记航点、查看巡检拍摄的画面，不需要额外的助手协助持拿平板，减少了外业作业的人员配置需求。结构的棱角位置都做了圆角过渡处理，没有尖锐的凸起，避免在携带、使用过程中刮伤设备外壳或者操作人员的手部。所有组装配合面都预留了合理的装配公差，即便使用不同精度的桌面级3D打印机制作，也能顺利完成组装，不会出现过紧卡滞或者过松晃动的问题。支架背部预留了可选的挂绳安装孔位，在长时间作业时可以搭配挂绳将整套设备挂在胸前，进一步降低握持的疲劳强度。

　　针对野外作业可能遇到的高低温环境，结构设计时避免了大面薄壁的易变形结构，即便使用常规的PLA耗材打印，也能在常规户外作业温度下保持足够的结构强度，不会出现夹持松动、结构断裂的问题。平板夹持位的内侧预留了防滑垫粘贴槽，用户可以自行粘贴薄橡胶垫，进一步提升夹持摩擦力，同时避免平板外壳被夹痕划伤。整个支架没有多余的装饰性结构，所有结构特征都服务于实际功能需求，整体重量控制在合理范围内，安装后不会给遥控器增加过多的额外负重，方便外出作业携带。
