教学用桌面级熔融沉积成型3D打印机结构

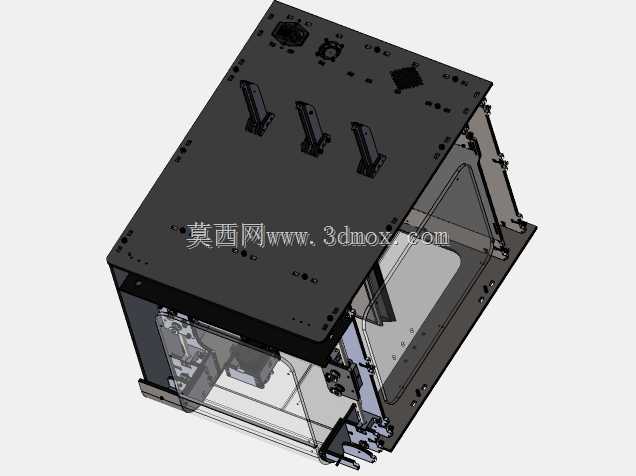

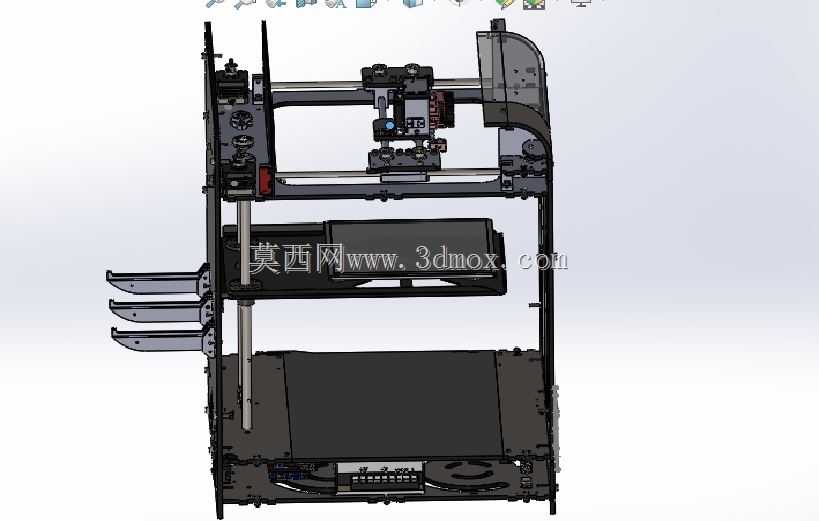

　　这套3D打印设备的结构设计，核心面向高校工程实训、中小学科创教育场景落地，区别于工业级大尺寸打印设备，整体框架采用标准铝型材拼接搭建，无需定制大型铸造或焊接机架，加工装配门槛低，便于教学场景下的设备拆解、组装实训，学生可以直观理解每一部分的传动逻辑与安装配合关系。设备的运动系统采用笛卡尔坐标系布局，X轴负责打印头的横向移动，搭配线性光轴作为导向支撑，同步带传动实现精准的位置控制，传动张紧结构预留了手动调节余量，日常维护无需专用工装即可完成松紧度校准，适配教学场景下高频次操作后的快速调试需求。Y轴负责成型平台的前后移动，同样采用光轴导向加同步带传动的组合，平台下方设置了调平组件，采用三点手动调平结构，配合弹簧预紧，能够快速调整平台与打印头的平行度，降低新手操作的调平难度，减少教学过程中因为平台调平不当导致的打印失败问题。Z轴采用双光轴导向搭配丝杆传动的结构，负责成型平台的垂直升降，丝杆的导程选型兼顾了升降精度与移动速度，避免层厚打印过程中出现Z轴偏移导致的层纹错位问题，双光轴的支撑布局可以抵消单侧传动带来的倾覆力矩，保证平台升降过程中的水平度稳定，即使长时间连续打印作业，也不会出现平台倾斜的故障。打印头部分集成了进料机构、加热块、喷嘴与散热组件，进料机构采用齿轮挤压送丝结构，能够稳定夹持1.75mm直径的PLA、ABS等常用打印耗材，送丝齿轮的齿形经过优化，既可以提供足够的送丝推力，又不会过度挤压耗材导致丝材变形卡料；

　　加热块与喷嘴采用标准化快拆结构，教学过程中如果出现喷嘴堵塞，无需拆解整个打印头即可完成更换，降低实训过程中的故障处理成本；散热部分分为喉管散热与模型冷却两部分，喉管处的散热风扇可以避免耗材在喉管内提前熔化导致的堵料问题，模型冷却风扇可以在耗材挤出后快速降温定型，保证悬垂结构、小尺寸特征的打印成型质量。设备的电控部分安装在机架后侧的独立仓体内，主板、电源、接线端子都做了分层布局，走线沿型材槽内布置，既避免了运动过程中线路剐蹭，也方便教学时讲解电路连接逻辑，仓体预留了足够的散热空间，配合侧边的通风槽，长时间运行也不会出现电控元件过热的问题。设备的整体外形尺寸控制在桌面摆放范围内，不需要额外的专用安装台架，普通实训桌、

　　实验室工作台即可放置，安装时只需要保证放置平面水平，将各轴的传动组件锁紧、接好线路即可完成调试投入使用，不需要复杂的地基固定或者现场二次加工。从功能适配性来看，这套设备可以满足教学场景下的模型打印需求，能够完成机械零件原型、科创作品模型、教学演示教具的打印制作，打印尺寸覆盖常规教学作品的尺寸需求，不需要过大的成型空间造成设备成本与占地面积的浪费。设计过程中充分考虑了教学场景的使用特点，所有易损件都采用通用标准件，没有定制特殊规格的零件，实训过程中出现零件损坏，可以快速采购替换，不需要联系厂家定制配件；各部分的装配关系都尽量采用外露设计，没有做全封闭的外罩遮挡，学生可以直接观察到打印过程中各轴的运动状态、耗材的送进与挤出过程，

　　更直观地理解熔融沉积成型的工作原理。框架的型材连接处采用角件连接，不需要复杂的粘接或者焊接工艺，学生在实训过程中可以完成整机组装调试，锻炼机械装配、公差配合、传动调试的相关实操能力，相比一体化封闭的商用桌面3D打印机，更适配工程教育的实操需求。在运动精度控制上，各轴的导向轴都做了预紧安装，避免轴体挠度变形影响运动精度，同步带的带轮采用抱紧式安装，不会因为频繁正反转出现带轮松动移位的问题，Z轴丝杆与电机之间采用柔性联轴器连接，可以抵消少量的安装同轴度误差，避免丝杆憋转导致的步进电机丢步问题。成型平台采用玻璃面板作为打印接触面，表面平整易清洁，打印完成后可以直接取下玻璃板进行模型脱模，不需要撬动平台导致的平台变形问题，玻璃面板采用夹具固定，更换方便，如果表面出现磨损可以快速替换。设备的进料口设置在机架顶部，耗材架直接集成在机架上方，不需要额外放置独立的耗材架，减少桌面占用空间，送丝路径短且顺畅，避免长距离送丝导致的送丝阻力过大、断料等问题。从实际使用的角度出发，这套结构没有冗余的复杂功能，所有设计都围绕教学场景的易操作、易维护、易教学三个核心点展开，没有加入工业级设备的复杂闭环控制、恒温腔等不必要的结构，在控制成本的同时，完全覆盖教学场景下的所有使用需求，既可以作为3D打印技术教学的实操设备，也可以作为机械结构设计、装配工艺教学的实训载体，让学生从结构、传动、电控、工艺多个维度理解增材制造设备的工作逻辑。
