钣金框架结构桌面级熔融沉积成型设备

　　这款设备采用钣金折弯成型的封闭式框架作为主体承载结构，区别于常见的铝型材拼接机型，钣金件之间通过螺栓组刚性连接，框架整体抗扭刚度更高，长时间运行时不会因为传动部件的往复惯性产生结构共振，能有效降低高速打印过程中的层纹偏移问题。从实际应用场景来看，这类设备主要面向小批量手板制作、教学实训场景、创客空间的日常加工需求，可直接加工PLA、ABS、PETG等常见热塑性耗材，完成结构验证件、工装夹具、定制化零部件的快速成型，不需要传统机加工的多工序周转，从三维数模到实体零件的转化周期可压缩到数小时级别。

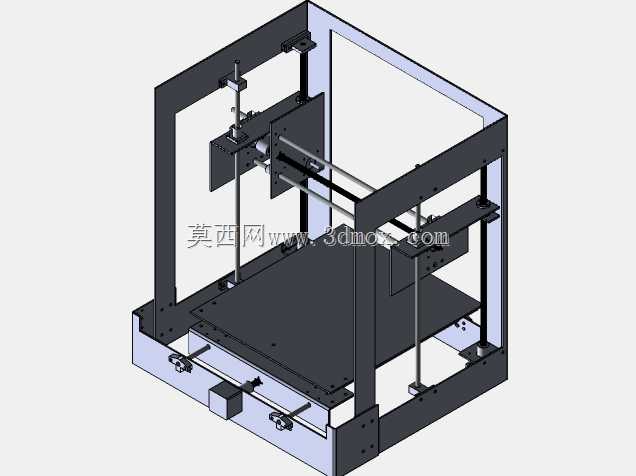

　　设备的运动布局采用经典的笛卡尔坐标系结构，Z轴传动布置在框架后侧的两根竖直光轴上，通过丝杠带动X轴横梁做上下方向的进给运动，X轴组件搭载打印头做横向移动，Y轴传动组件布置在设备底部，带动成型平台做前后方向的送进，三轴的运动行程相互独立，传动部件的安装基准全部依托钣金框架的加工面做定位，装配时不需要额外做复杂的基准校准，只要保证各轴光轴的平行度、丝杠与光轴的同轴度，就能满足运动精度要求。从安装边界来看，设备整体为立式矩形结构，底部预留了电控元件的安装空间，电源、主控板、驱动模块都集中布置在底座的钣金腔体内，既可以屏蔽电控部分的信号干扰，也能避免加工过程中掉落的耗材碎屑接触电路引发故障，设备放置时只需要预留左右各100mm、后侧150mm的散热与操作空间，不需要额外的配套固定基座，普通的工作台面即可承载。

　　设计过程中优先考虑了日常维护的便捷性，所有传动组件的固定座都采用外露式安装，同步带张紧结构、丝杠螺母副的润滑点都可以直接触及，不需要拆解大面积的外罩就能完成日常保养；成型平台采用调平组件与Y轴拖板连接，四个角点的调平螺钉可以快速调整平台平面度，配合弹簧预紧结构，能抵消长时间温度变化带来的平台形变。框架的钣金件在折弯时预留了走线槽位，所有传动电机、限位开关的线缆都可以沿着框架内侧的槽位布置，避免运动过程中线缆与传动部件发生剐蹭，也让设备内部走线更加规整，排查线路故障时可以顺着槽位快速定位问题点。

　　从功能特性来看，设备的打印头采用远端送料或者近端送料的兼容安装位，钣金框架上预留了对应的安装孔位，可以根据加工耗材的特性更换不同的送料结构，加工柔性耗材时选用近端送料结构减少送料阻力，加工常规耗材时选用远端送料结构降低X轴运动负载，提升运动响应速度。Y轴的传动采用直线光轴配合直线轴承的导向结构，相比线轨结构成本更低，同时在桌面级设备的常用加工速度下，导向精度完全可以满足成型要求，配合底部的步进电机通过同步带带动拖板运动，传动间隙控制在0.1mm以内，能保证每层耗材的堆叠精度。设备的顶部框架预留了耗材架的安装位置，可以直接挂载1kg规格的标准耗材盘，不需要额外配置独立的耗材支架，减少设备的整体占用空间。

　　在结构细节处理上，钣金框架的所有连接孔位都采用冲压成型，孔位位置精度由冲压模具保证，装配时不需要现场配钻，大幅提升装配效率；框架的边角位置都做了折弯翻边处理，既可以提升钣金件的结构强度，也能避免锐边划伤操作人员。Z轴的两根竖直光轴上下端都通过法兰型轴承座固定在钣金框架上，轴承座与钣金接触面之间增加了调整垫片，装配时可以通过垫片厚度调整光轴的垂直度，保证Z轴上下运动时不会出现卡滞，也能避免因为光轴倾斜导致的成型件层错问题。设备前侧为开放式操作空间，没有设置封闭门结构，方便操作人员随时观察成型状态，清理打印头的残留耗材，取放成型完成的工件，如果有恒温加工需求，也可以在框架预留的安装槽位上加装亚克力门板，改造为封闭式恒温腔体，满足ABS等易翘曲耗材的加工要求。
