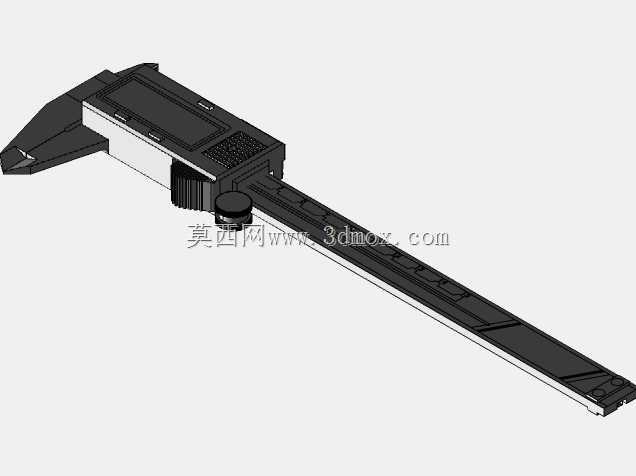

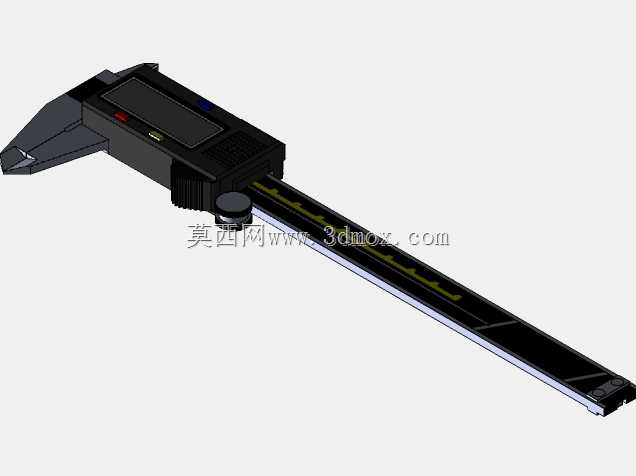

150mm量程数显游标卡尺结构设计

　　这款150mm量程的数显游标卡尺，是机械加工、五金装配、3D打印打样场景里高频使用的接触式长度测量器具，日常作业中可覆盖工件内外径、台阶差、深度尺寸的快速检测需求，相比传统机械式游标卡尺，数显模块的加入能直接输出读数，避免人工视差带来的测量误差，对刚入行的质检、装配人员也十分友好，不需要长时间练习游标读数技巧就能上手操作。从结构设计逻辑来看，整个卡尺分为尺身、滑动测量组件、数显传感模块、锁紧装置这几个核心部分，尺身主尺采用长条形平直结构，测量量程上限为150mm，主尺表面加工有高精度的刻度基准，配合滑动组件上的位移传感器实现尺寸的实时采集；滑动组件上集成了内外测量爪，固定在尺身端部的量爪和滑动块上的活动量爪配合，

　　内测量爪用于工件内孔、卡槽宽度的检测，外测量爪用于工件外径、外形长度尺寸的检测，尺身尾部的深度测量杆可随滑动块同步移动，能够伸入盲孔、台阶槽内部完成深度尺寸测量，这一结构设计让单把量具就能覆盖三类常见的尺寸检测需求，减少工位上量具的更换频次。设计过程中重点考量了滑动副的配合间隙，尺身与滑动块之间采用导向筋配合，保证滑动过程顺畅无卡滞的同时，不会出现横向晃动影响测量精度，锁紧装置设置在滑动块侧面，拧紧后可固定滑动块的位置，方便在测量后锁定数值进行读数或者数据比对，避免移动过程中量爪移位导致读数偏差。数显模块的位置设置在滑动块的上表面，操作人员手持卡尺测量时视线可自然落在显示屏区域，不需要刻意调整角度就能读取数值，

　　模块旁设置的功能按键可实现数值清零、单位切换操作，在做对比测量时，可在基准位置清零后直接读取被测件与基准的尺寸差值，省去人工计算的步骤。从安装与使用边界来看，这款卡尺的整体外形为长条形结构，收纳时可完全收拢，量爪闭合后整体长度在230mm左右，可放入常规的量具收纳盒中，不会占用过多工位储物空间；使用时滑动块的最大行程对应150mm测量量程，外测量爪的最大张开距离与量程匹配，内测量爪可伸入的最小内孔直径受量爪厚度限制，深度测量杆的探出长度与量程一致，可满足最大150mm深度的盲孔测量需求。在实际生产场景中，这类卡尺不仅用于机加工车间的工件首件检测、工序间抽检，也常出现在3D打印工作室的样件尺寸核验、五金维修的零件尺寸匹配、

　　学生金工实习的尺寸测量作业中，其结构设计充分平衡了测量精度、操作便捷性与耐用性，量爪测量面采用硬质耐磨材质，长期使用也不易出现磨损变形，保证测量数据的稳定性；尺身表面做了防锈处理，在车间多油污、多切削液的环境下使用也不易出现锈蚀卡滞的问题，日常维护只需要定期清洁滑动副接触面、避免摔碰即可维持正常使用状态。设计时还充分考虑了手持操作的人机工程，滑动块上设置的防滑推块位置符合手指自然放置的角度，单手持握时拇指可自然推动滑动块实现量爪的开合，不需要双手配合就能完成大部分测量操作，在装配工位上操作人员可一手持工件、一手操作卡尺完成快速检测，大幅提升检测效率。
