基于数显卡尺搭建的低成本桌面三坐标测量装置

　　在日常机械加工与零件逆向测绘场景中，车间或个人工作室常遇到小尺寸零件的三维尺寸快速采集需求，商用三坐标测量机采购成本高、占用场地大，对小批量测绘、创客群体、小型机加工门店来说投入产出比极低，传统手工卡尺测量只能获取单维度尺寸，无法直接生成可导入建模软件的三维点云坐标，测绘后手动录入尺寸再建模的流程效率低，还容易出现尺寸记录偏差、坐标对应错位的问题。这套测量装置的核心设计思路，是用三个常规量程的数显游标卡尺作为X、Y、Z三个轴向的位移传感单元，替代商用三坐标上造价高昂的光栅尺读数系统，整体框架结构全部采用3D打印件制作，不需要额外定制金属加工件，大幅压缩整套装置的制作成本，普通桌面级FDM3D打印机就可以完成全部结构件的生产，不需要高精度机加工工序配合。

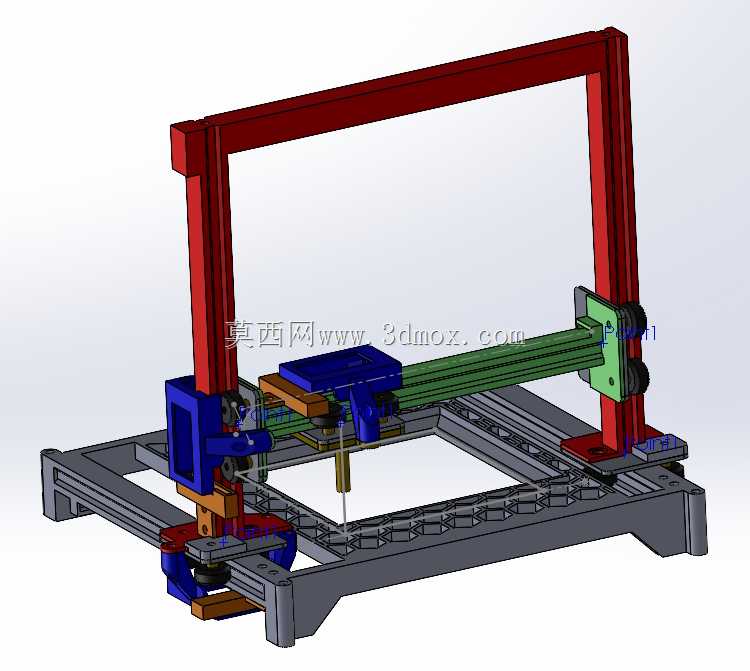

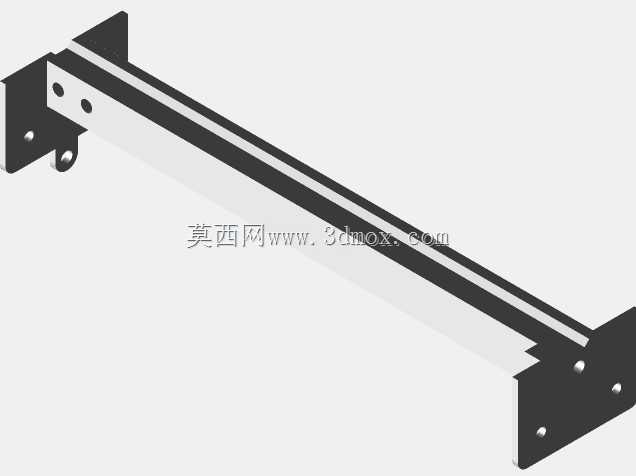

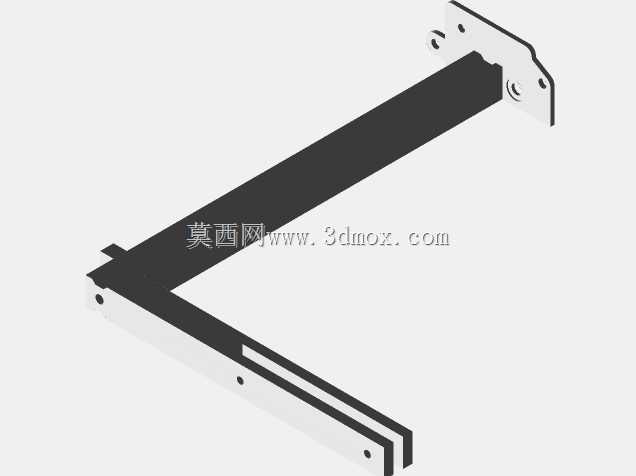

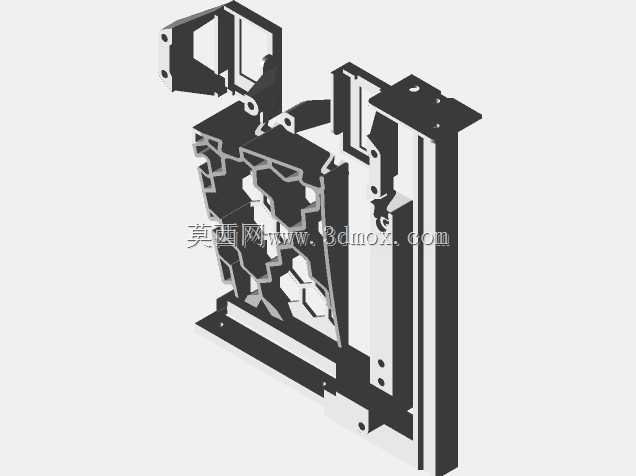

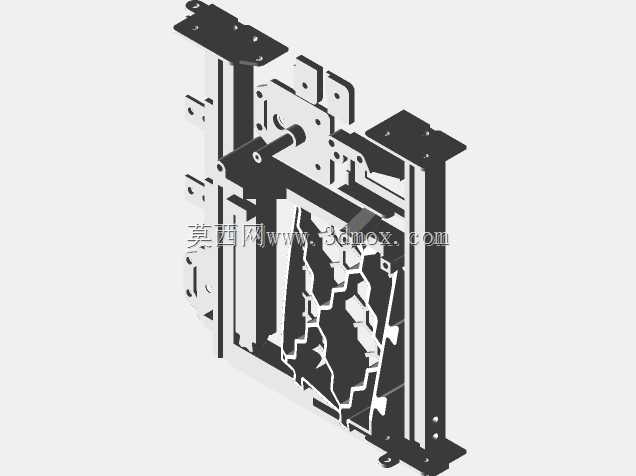

　　从结构布局来看，装置采用龙门式框架结构，底部为矩形安装基座，基座上铺设两根平行的线性导向轴作为Y轴运动导轨，滑动横梁架设在Y轴导轨上，可沿Y轴方向平稳滑动，横梁上集成X轴导向结构，测量头安装座可沿X轴横向移动，Z轴导向组件固定在X轴滑座上，测头可沿Z轴做垂直方向的升降运动，三个轴向的运动副全部采用光轴加直线轴承的配合形式，运动阻力小，间隙可控，能保证测量过程中测头移动顺畅，不会出现卡滞或窜动问题。三个数显卡尺分别平行固定在三个轴向的固定端与滑动端之间，卡尺的尺身固定在框架静止部分，卡尺的滑动测头固定在对应轴向的运动滑台上，当滑台沿轴向移动时，卡尺的读数变化量就对应该轴向的位移数值，不需要额外做位移校准，只要卡尺本身精度合格，就能直接读取对应轴向的坐标值。

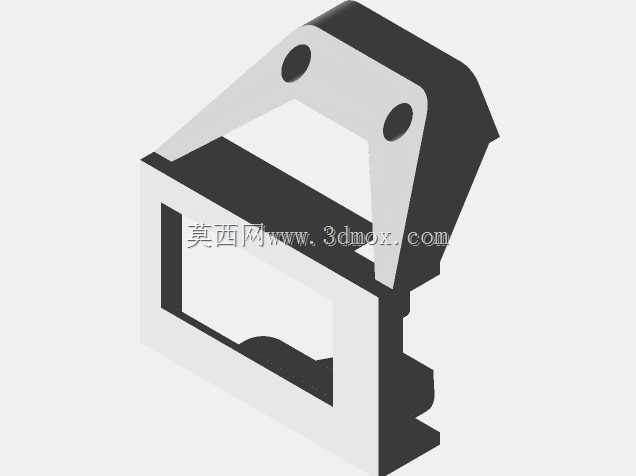

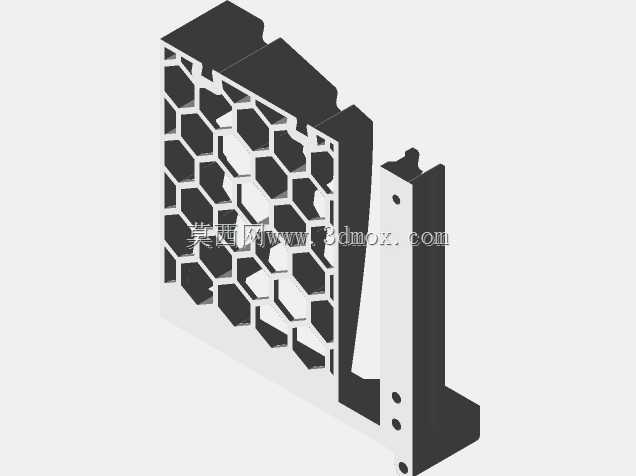

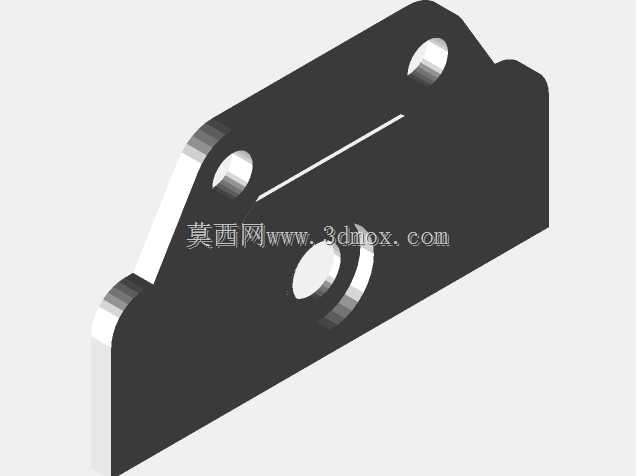

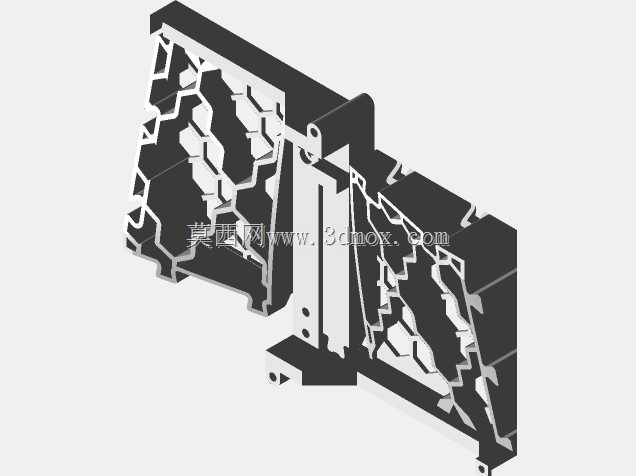

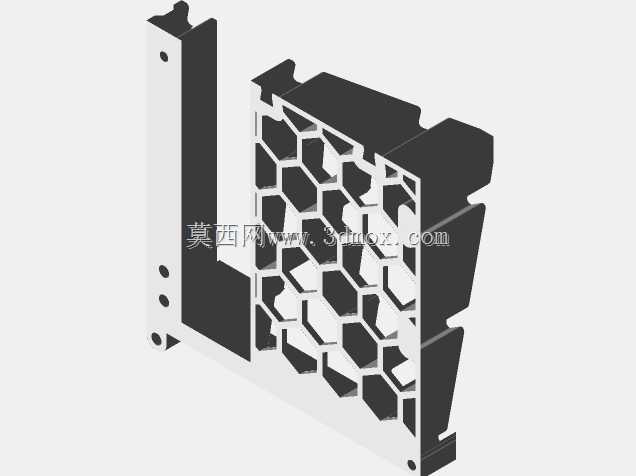

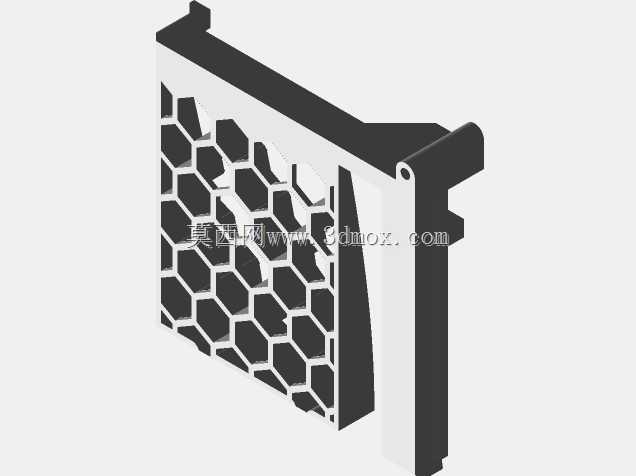

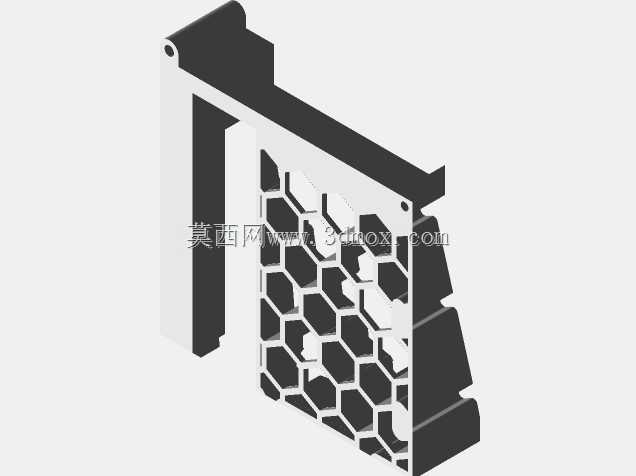

　　考虑到普通桌面级3D打印机的成型尺寸限制，整套框架结构做了拆分设计，所有拆分后的单个零件尺寸都控制在300mm成型幅面以内，不需要大尺寸打印设备就能制作，各拆分部件之间采用定位凸台加螺栓锁紧的连接方式，装配时不需要复杂工装，按照装配对位标识就能完成整机组装，装配后整体框架的形位公差可通过连接位置的调节螺栓做微调，抵消3D打印件的成型变形带来的精度偏差。装置的测量头采用硬质合金尖测头，接触被测零件表面时不会因为测头变形带来测量误差，测头与Z轴滑台之间采用快拆结构，可根据不同测量需求更换不同形状的测头，比如平面测量用平测头、内孔测量用球测头、深槽测量用细长测头，适配不同结构零件的测量场景。

　　实际使用过程中，测头接触到被测零件表面时，三个轴向的卡尺会同时显示当前位置的X、Y、Z坐标值，可手动记录坐标点，也可通过卡尺的数据输出接口将读数直接导出到表格软件中，采集到的三维坐标点可直接导入CAD类建模软件，通过点云拟合直接生成零件的轮廓线、曲面，不需要手动逐个输入尺寸，大幅缩短逆向建模的时间。整套装置的测量范围覆盖常见小型机械零件的尺寸需求，可放置在工作台面上使用，不需要专门的安装地基，移动搬运方便，适合小型加工车间的来料尺寸抽检、维修零件的测绘复刻、创客群体的零件逆向设计、教学场景下的三坐标测量原理演示等场景，相比商用三坐标设备，制作成本不到其百分之一，维护成本极低，卡尺出现精度偏差时可直接更换同规格的市售数显卡尺，不需要专门的配件采购渠道，日常使用中只需要定期给导向轴涂抹润滑脂，保证运动顺滑即可，没有复杂的电控系统，不存在电路故障排查的难题，即使没有电气调试经验的机械从业者也能独立完成组装和使用。

　　在结构设计细节上，所有运动滑台的限位位置都设置了软质缓冲垫，防止滑台移动超程时撞击框架造成3D打印件开裂，框架底部设置了可调高度的支撑脚，可在不平整的工作台面上调节装置水平，保证三个轴向的垂直度满足测量要求，卡尺的固定位置设计了可调节的长圆孔安装位，装配时可微调卡尺的安装平行度，避免卡尺安装歪斜带来的测量误差，测头的Z轴方向设置了恒力下压结构，测量时测头接触零件表面的压力保持恒定，不会因为按压力度不同导致测头倾斜或Z轴读数偏差。
