创想三维Ender3线轴支撑固定支架结构

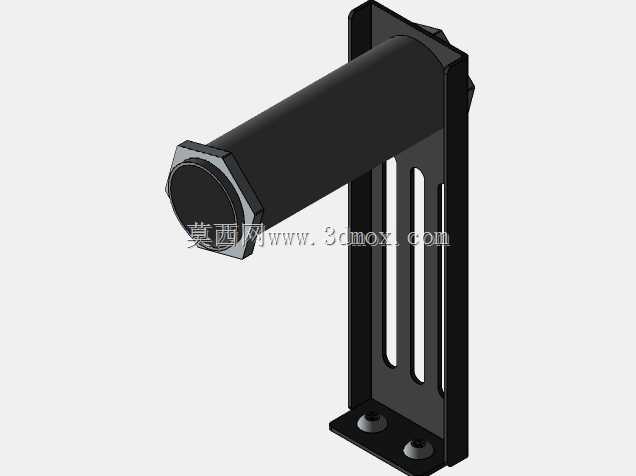

　　桌面级FDM3D打印机的耗材供给稳定性，直接决定长时间打印作业的成件质量，线轴支架作为承托打印耗材卷的核心结构件，其安装可靠性、转动顺畅度、空间适配性是结构设计阶段需要重点考量的维度。这款适配Creality Ender3机型的线轴支架总成，采用立式侧装结构布局，区别于部分机型顶部放置料架的设计，将耗材承托结构布置在设备型材框架的侧立面，能够有效降低设备顶部的负重占比，减少Z轴运动过程中顶部负重带来的整机晃动量，同时避免顶部料架对设备上方操作空间的占用，方便用户在打印过程中随时观察耗材剩余量，开展续料、换料操作。从结构组成来看，该支架分为安装基座与承托轴两个核心功能段，安装基座采用L型折弯式板材结构，

　　立面设置两条平行的长圆形调节腰孔，可适配不同批次Ender3机型铝型材框架上的安装孔位偏差，安装时无需对原有设备框架进行二次打孔加工，直接利用型材预设的T型螺母点位即可完成固定，腰孔的调节行程覆盖了市面主流Ender3衍生机型的侧装孔位间距，安装容错率较高。基座底部设置带安装孔的水平折边，可在必要时加装紧固件实现双重固定，避免大重量耗材卷长时间承托带来的基座形变问题。承托轴段采用空心圆柱结构设计，在保证结构刚性的前提下降低零件自身重量，轴端设置外六角限位挡边，可阻挡耗材卷在转动送料过程中出现轴向窜动，避免耗材卷边缘与支架基座发生摩擦卡顿，导致送料阻力波动引发的打印断料、出料不均问题。承托轴的外径尺寸适配市面绝大多数1kg装PLA、

　　ABS、PETG等常规FDM耗材的卷芯内径，轴身表面做光滑处理，减少耗材卷转动时的摩擦阻力，保证送料过程中耗材卷可以跟随挤出机的牵引顺畅转动，不会出现卡滞导致的耗材拉断、挤出机失步问题。从安装边界来看，该支架整体向外伸出的长度经过精准核算，安装后耗材卷的最外边缘与设备侧立面保持足够的安全间隙，不会与设备侧方的X轴运动组件、同步带、走线槽发生运动干涉，同时伸出长度不会过长导致耗材卷转动时的晃动感传递到设备框架上，影响打印平台的稳定性。支架的整体高度适配常规1kg耗材卷的宽度尺寸，安装后耗材卷的上下边缘均不会超出支架的承托范围，不会出现耗材卷滑脱的问题。在实际应用场景中，这类侧装线轴支架除了适配原厂Ender3机型的使用需求外，

　　也可用于各类基于Ender3架构改装的桌面级3D打印机，用户可根据自身设备的型材安装点位，通过腰孔调节安装高度，适配不同宽度、不同卷径的耗材卷使用。设计过程中充分考虑了桌面级设备的使用环境，结构没有多余的复杂曲面与冗余特征，加工成型难度低，无论是采用钣金折弯加工还是3D打印自制都可以快速实现，零件的装配关系简单，仅需通过紧固件即可完成与设备框架的连接，不需要额外的定制连接件，后期维护更换也十分便捷。针对长时间打印的使用场景，支架的结构刚性经过校核，承托1kg重量的耗材卷满负载状态下，承托轴的形变量控制在极小范围内，不会出现轴端下垂导致的耗材卷转动偏心问题，保证送料张力始终保持在稳定区间，避免送料张力波动带来的打印件层纹不均、填充不实等质量问题。同时侧装的布局方式也让耗材的走线路径更加顺畅，耗材从线轴引出后可以直接通过设备侧方的料管进入挤出机，减少了耗材的弯折角度，降低耗材在送料路径中的阻力，尤其是对于TPU这类柔性耗材来说，更小的送料弯折角度可以有效避免柔性耗材在路径中发生打折、堵料的问题，拓展了设备可适配的耗材类型范围。
