铝制三角洲3D打印机挤出头安装支架

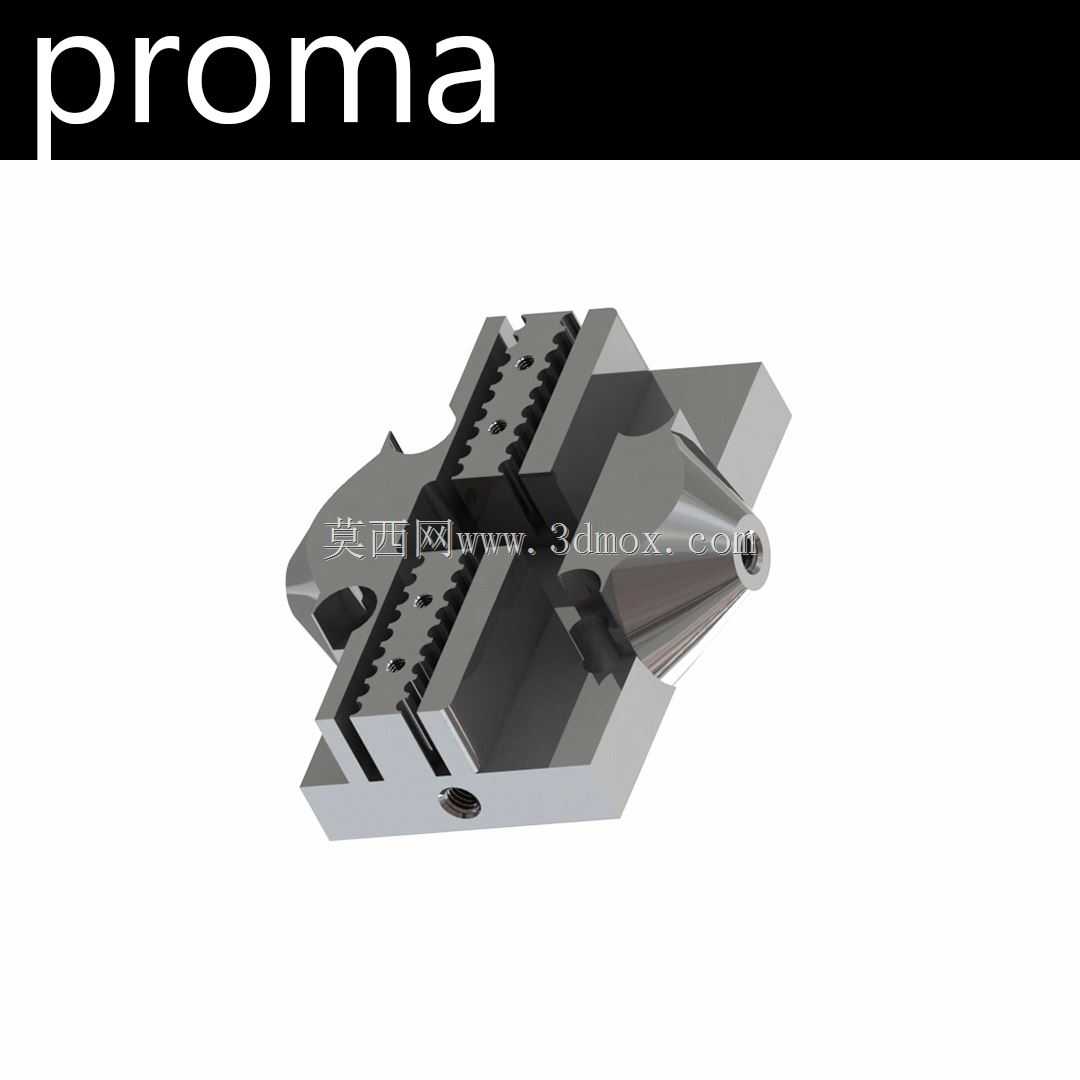

　　三角洲结构3D打印机凭借并联臂运动的高速度、低运动惯量优势，在桌面级快速成型、小尺寸精密零件试制场景中应用广泛，而末端 effector 也就是挤出头安装支架，是直接连接三组并联臂传动、承载打印挤出组件的核心受力部件，其结构刚性、安装精度直接决定打印过程中喷头的定位稳定性，最终影响成型件的尺寸精度与表面质量。这款铝制支架针对Kossel系列三角洲机型的Mini滑台配套设计，采用整体铝制加工结构，相比常见的3D打印塑料支架，在持续高温打印环境下不会出现蠕变变形，长期往复运动也不会产生安装位松旷的问题，能有效降低高速打印时的喷头震颤，减少打印件表面的振纹缺陷。从安装边界来看，支架主体的安装基准面尺寸为20mm*20mm，

　　适配市面上主流的E3D系列、火山系列等通用挤出头的安装孔位，两侧预留的M3/M4通用安装螺孔，可兼容不同规格的同步带压片、近程挤出机固定座、散热风扇安装架的加装需求，不需要额外做孔位二次加工就能完成组件装配。支架主体厚度为13mm，两侧安装臂的间距为40mm，这个尺寸是匹配Kossel机型标准滑台的运动行程设计的，安装后不会与两侧的线性导轨、同步带轮产生运动干涉，并联臂的铰接安装位做了沉孔处理，安装鱼眼接头或者磁球头时，连接端面能完全贴合，避免铰接点出现间隙导致的运动误差。设计上采用了对称式受力结构，挤出头的安装中心与三组并联臂的铰接点处于同一受力平面，运动过程中三组臂的受力分配更均匀，不会出现单侧受力过大导致的臂杆磨损加快问题；

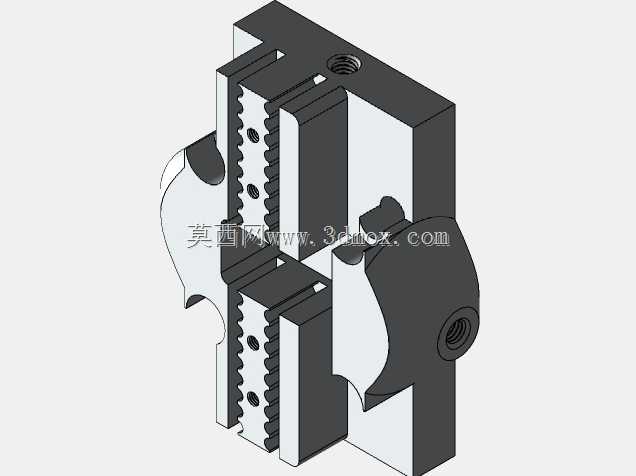

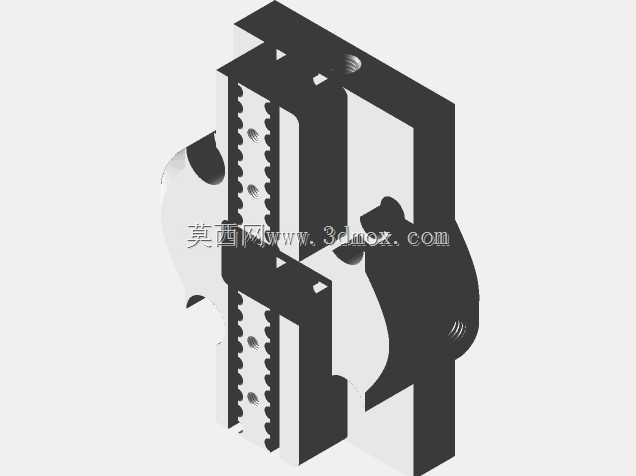

　　支架上预留的多组齿状安装槽，是用来固定同步带的，齿形间距匹配标准GT2同步带的齿距，安装时不需要额外的带夹就能完成同步带的张紧固定，调整皮带张紧度时只需要松开固定螺丝调整皮带嵌入深度即可，装配维护的效率更高。在实际设备应用中，这类铝制支架多用于改装升级原有塑料支架的入门级三角洲打印机，也可作为DIY自制三角洲机型的标准末端 effector 部件使用，相比自行设计加工的非标支架，其安装孔位、外形尺寸都经过实际装机验证，能直接匹配标准件的选型，不需要反复调整安装位置来校准打印平台的中心零点。支架上的锥形定位结构是用来安装挤出头喷嘴的散热导流件的，安装后散热风道能正对喷嘴散热片，保证近端送料时喉管部位的温度处于合理区间，

　　避免耗材提前软化造成的堵头故障；侧面的平面安装位可加装自动调平传感器、BLTouch探头等配件，不需要额外设计转接件就能完成功能扩展。从结构受力角度分析，铝制材料的刚性足够承受高速运动时的加速度冲击，13mm的主体厚度在保证轻量化的前提下，能将支架自身的重量控制在合理范围，降低并联臂的运动负载，让设备在高速度打印时的运动响应更迅速，不会因为末端重量过大导致运动过冲、定位失准的问题。两侧的安装臂做了减重槽设计，在不降低结构强度的前提下进一步减轻自身重量，同时减重槽的位置避开了主要受力路径，不会出现应力集中导致的支架断裂问题，所有安装孔的边缘都做了倒角处理，装配螺丝时不会出现孔口毛刺刮伤螺丝螺纹、或者安装面不平整导致的组件偏斜问题。
