适配GoPro接口的骑行灯固定支架结构

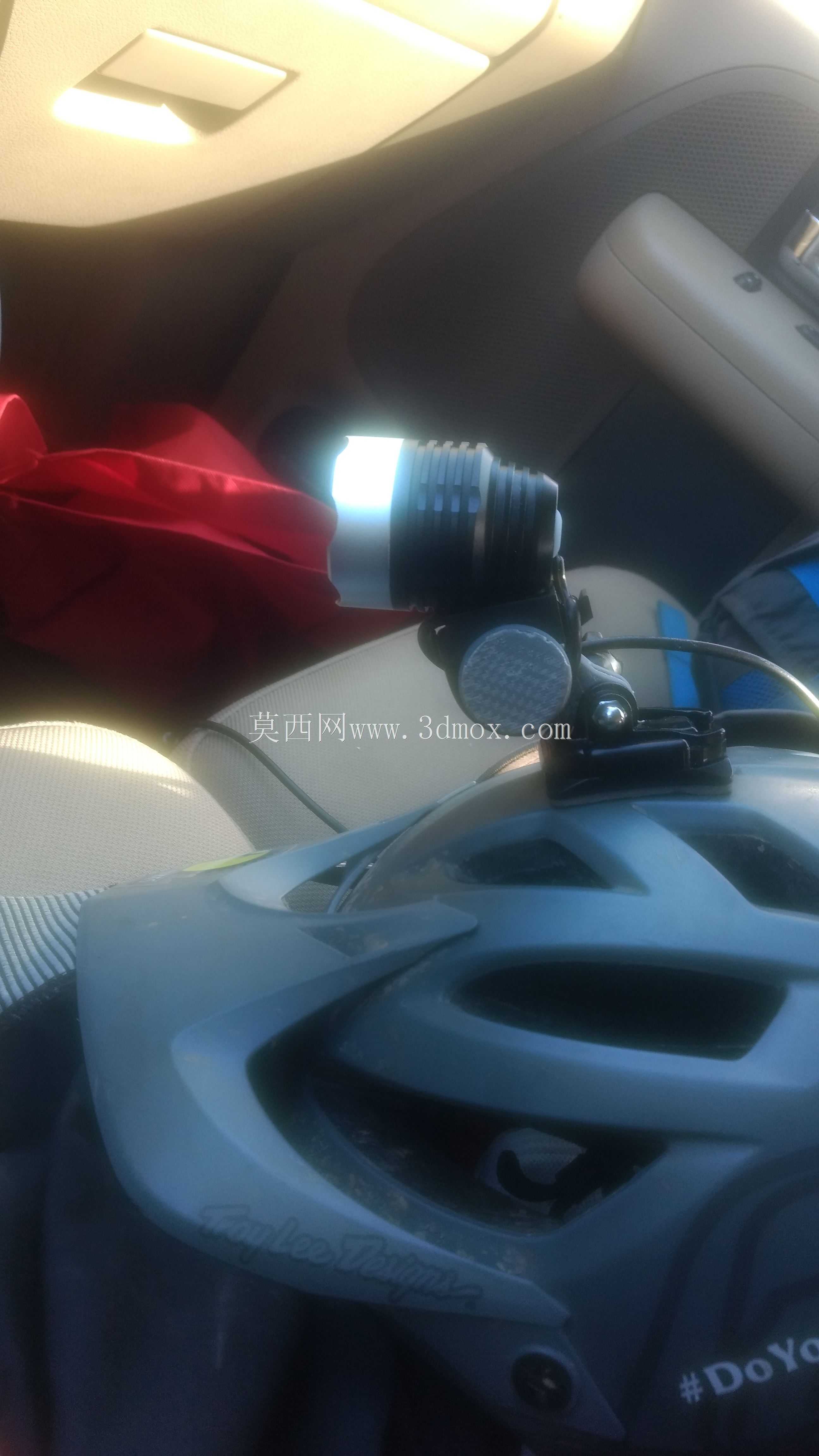

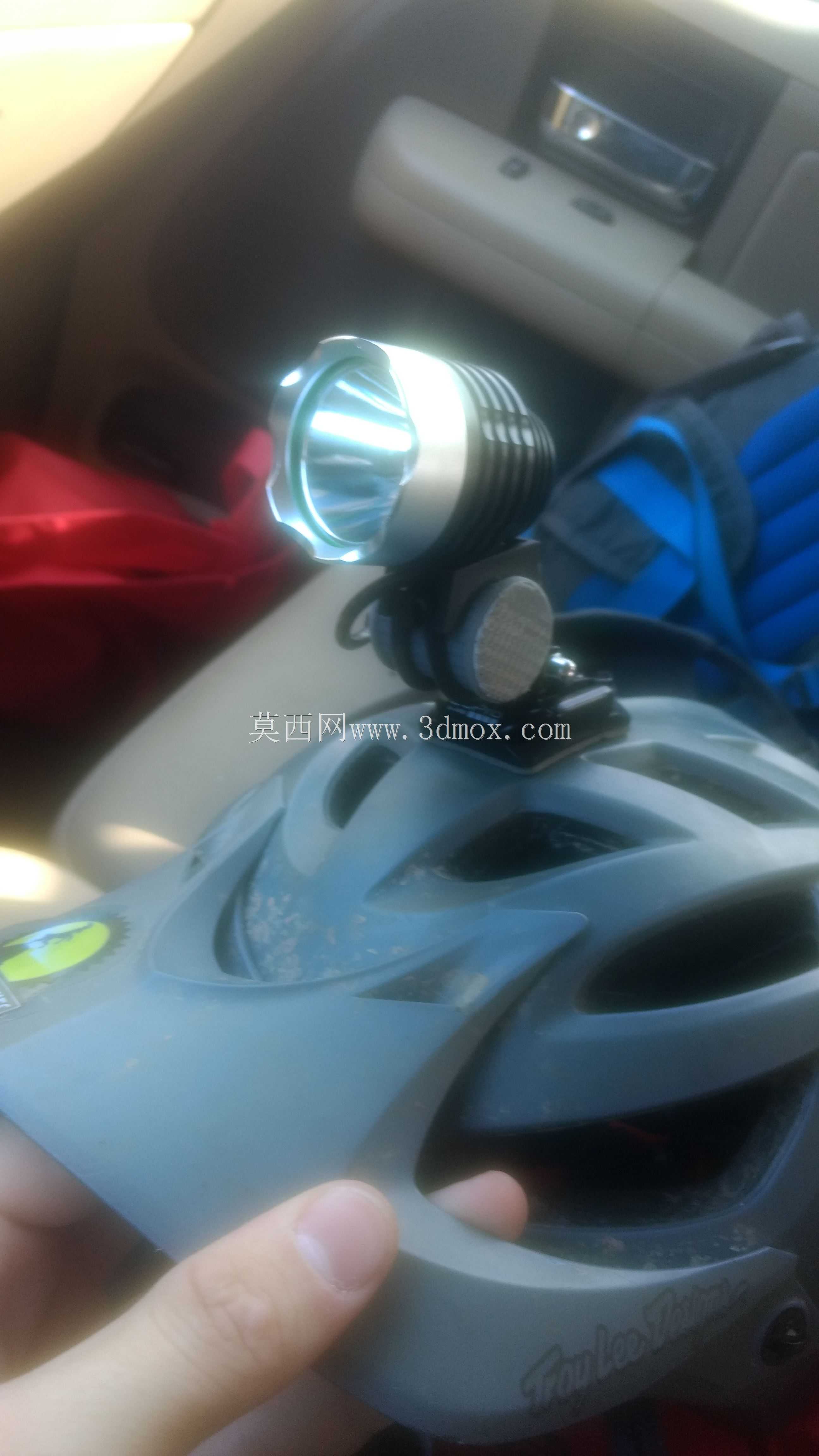

　　户外骑行场景中，照明设备的固定可靠性直接影响夜间骑行的安全系数，这款适配GoPro标准接口的车灯支架，正是针对骑行过程中复杂震动工况、多场景安装需求设计的专用固定结构。日常通勤、山地越野、长途骑行等不同场景下，骑行者对照明设备的安装位置有差异化需求，有人习惯将车灯固定在头盔前端获得随视线转动的照明角度，有人偏好安装在车把横位获得更低的照明重心，还有长途骑行用户会在副把、货架延伸杆上加装辅助照明，这款支架的双安装位适配逻辑，就是为了覆盖这些分散的安装需求。

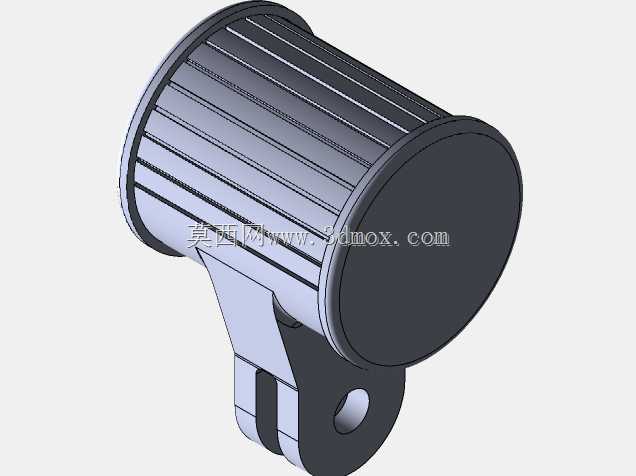

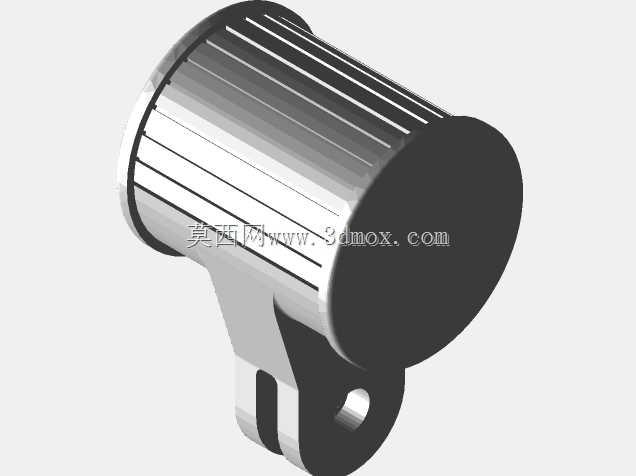

　　从结构功能来看，支架主体采用筒状容置腔设计，内壁做了周向均匀分布的竖向防滑筋条，这些筋条并非装饰性结构，一方面可以在装入筒状骑行灯主体时，通过过盈配合产生的径向挤压力卡住灯身，避免骑行过程中灯体受震动出现周向转动、轴向滑脱的问题；另一方面筋条之间的预留间隙可以容纳灯身外壳的微小尺寸公差，哪怕同规格的骑行灯因生产批次不同存在0.2mm以内的外径偏差，也能顺利装入并获得足够的抱紧力，不会出现过紧无法拆装、过松固定不稳的情况。筒身一端做了外翻的挡边结构，装入灯体时可以起到轴向定位作用，避免灯体过度推入导致尾部开关被遮挡、充电口被堵住的问题，挡边的圆角处理也能避免安装时刮花灯身的磨砂外壳。

　　支架下方的连接臂是整个结构的受力核心，采用一体化延伸的设计，没有拼接焊缝或者装配缝隙，从根源上避免了长期震动下连接位断裂的风险。连接臂末端开有标准的GoPro规格双叉安装槽，槽位的开孔间距、销孔直径完全匹配通用GoPro快装基座的尺寸，不管是头盔上粘贴的弧形基座、车把上捆绑的环形基座，还是延伸支架上的平面基座，都可以直接通过标准的手拧螺丝完成固定，不需要额外加工转接头。销孔位置做了局部加厚处理，因为骑行过程中遇到路面颠簸时，销孔位置会承受灯体重力带来的反复剪切力，加厚处理可以把局部应力分散到周围的连接臂结构上，避免应力集中导致的孔位开裂。安装槽中间预留了足够的间隙，安装时可以在一定范围内调整支架的俯仰角度，调整到位后拧紧手拧螺丝即可锁死角度，满足不同骑行姿势下的照明角度需求，比如爬坡时可以适当压低灯头角度避免光线直射前方骑手的眼睛，放坡时可以适当抬高角度获得更远的照明视野。

　　从安装边界尺寸来看，筒状容置腔的内径适配市面上主流的筒状骑行灯外径，长度可以覆盖绝大多数常规续航的骑行灯主体，不会因为筒身过短导致灯体尾部悬空过多，增大震动时的力矩。连接臂的长度经过反复校核，既不会因为臂长过长导致灯体安装后晃动感明显，也不会因为臂长过短导致灯身和安装基座之间出现干涉，比如安装在头盔弧形基座上时，筒身尾部不会碰到头盔外壳，安装在车把基座上时，灯身不会和车把上的码表、铃铛等其他配件产生位置冲突。整个支架的外轮廓没有尖锐的棱角，所有边角都做了圆角过渡，哪怕骑行过程中发生意外摔车，支架也不会因为尖锐边角对骑行者造成二次磕碰伤害。

　　设计过程中也充分考虑了不同使用环境的耐受需求，结构的壁厚经过受力仿真验证，在满足结构强度的前提下尽可能控制整体重量，不会给头盔或者车把增加过多的负重，毕竟长途骑行时每增加一点重量都会提升骑行者的负担。竖向筋条的高度也经过反复测试，筋条过高会导致灯体装入阻力过大，拆装不方便，筋条过低则会导致抱紧力不足，容易打滑，最终选定的筋条高度可以保证在不借助工具的情况下，用手就能顺利完成灯体的装入和取出，同时在经过连续颠簸路面时也不会出现灯体移位的情况。连接臂和筒身的衔接位置做了圆弧过渡的加强结构，避免直角衔接带来的应力集中问题，哪怕是山地越野场景下的高频剧烈震动，衔接位置也不会出现疲劳断裂的问题。
