蜗轮蜗杆传动副用冠状蜗轮结构

项目分类:通用机械零部件 发布时间:2024-05-24 ID:754394
  • 蜗轮蜗杆传动副用冠状蜗轮结构
  • 蜗轮蜗杆传动副用冠状蜗轮结构

  在中小功率交错轴传动场景里,这类冠状蜗轮是蜗杆蜗轮传动副的核心从动件,常见于进给机构、小型减速装置、精密分度单元中,和配对蜗杆配合实现90度交错轴的运动与动力传递,相比直齿圆柱齿轮的平行轴传动,能在极小的安装空间内获得大传动比,同时啮合时的线接触特性让传动平稳性远优于交错轴斜齿轮,运行噪音更低,适合对传动冲击有要求的轻载传动工位。

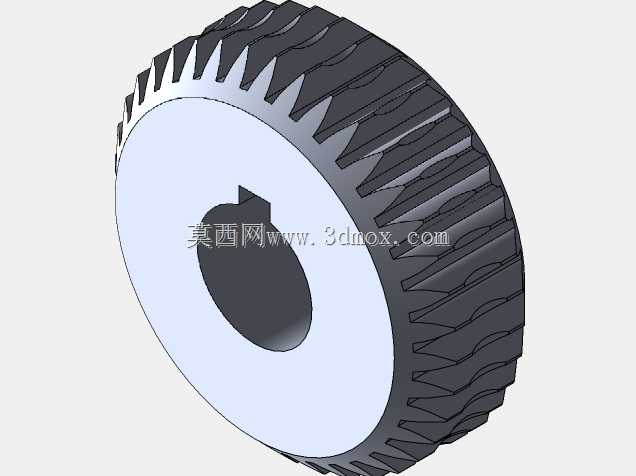

  从结构设计逻辑来看,该蜗轮采用整体式轮体结构,中心设置带键槽的通孔,用于和输出轴实现周向固定,传递输出扭矩,键槽的尺寸匹配对应轴径的平键公差要求,安装时无需额外做轮毂拆分,适合小模数、小尺寸的传动场景,能减少装配环节的累积误差。轮齿部分沿轮体外周呈冠状排布,齿向的弧形修形是设计的核心要点,这种齿形能补偿蜗杆安装时的轴线偏移误差,降低装配时的位置精度要求,同时啮合过程中齿面的接触区域会随啮合位置动态调整,避免局部应力集中导致的齿面过早磨损,延长传动副的使用寿命。齿顶和齿根的过渡圆角做了平滑处理,能减少热处理环节的应力集中,也能降低啮合时的齿根弯曲应力,提升轮齿的抗冲击能力。

  实际选型应用时,需要先明确安装边界:轮体的外径决定了传动副的中心距上限,中心通孔的直径和键槽宽度要和配套输出轴的尺寸做公差匹配,通常孔采用H7级公差,键槽采用P9级公差,保证装配后无周向窜动。轮体的轴向宽度要和配对蜗杆的有效啮合长度匹配,保证全齿宽都能参与啮合,避免出现齿面局部过载的情况。安装时要保证蜗轮和蜗杆的轴线空间交错角为90度,中心距误差控制在允许公差范围内,虽然冠状齿形有一定的误差补偿能力,但过大的中心距偏差还是会导致啮合侧隙过大,反向传动精度下降,或是侧隙过小出现卡滞、磨损加剧的问题。

  在功能特性上,这类蜗轮和蜗杆配合时具备反向自锁的潜力,当蜗杆的导程角小于啮合轮齿的当量摩擦角时,只能由蜗杆带动蜗轮转动,无法由蜗轮反向驱动蜗杆,这个特性让它非常适合用在需要防止反转的升降机构、进给锁紧机构中,无需额外加装制动装置就能实现位置锁定,简化整体设备的结构。轮齿的啮合是渐进式的,从齿的一端逐渐啮合到另一端,传动过程中没有突然的载荷冲击,运行时的振动和噪音都控制在较低水平,适合用在对运行平稳性有要求的精密设备,比如小型机床的进给单元、包装设备的送料机构、自动化生产线的分度转台驱动部位。

  建模过程中,轮齿的齿形生成是核心难点,需要先根据配对蜗杆的参数计算出对应的蜗轮齿面共轭曲线,通过扫掠、放样等特征生成单个轮齿后,再沿圆周方向阵列得到全齿结构,建模时要注意齿面的曲率连续性,避免出现棱角、断差,否则后续做有限元分析时会出现应力集中的假阳性结果,也会影响后续加工时的刀路生成。中心孔和键槽的特征要严格按照机械设计手册的公差要求做尺寸标注,安装端面要设置凸台或是退刀槽,保证装配时轮体能和轴肩、轴承端面紧密贴合,不会出现轴向窜动。轮体的端面做了平整处理,方便安装时打表找正,保证轮体的径向跳动和端面跳动在公差范围内,避免运行时出现偏心导致的传动不平稳、齿面偏磨等问题。

  日常维护场景中,这类蜗轮通常采用铜合金材质制作,和钢制蜗杆配对时具备良好的减摩特性,运行时需要定期涂抹润滑脂,在齿面形成油膜减少金属直接接触,降低磨损速率。如果是在高速重载场景使用,还需要在传动箱内设置油池,采用浸油润滑的方式带走啮合产生的热量,避免齿面温度过高导致胶合失效。选型时要根据传递的扭矩、转速、传动比计算轮齿的接触强度和弯曲强度,确认轮体的尺寸参数满足载荷要求,避免出现断齿、齿面点蚀等失效形式。
