汽车发动机进排气系统凸轮轴三维建模

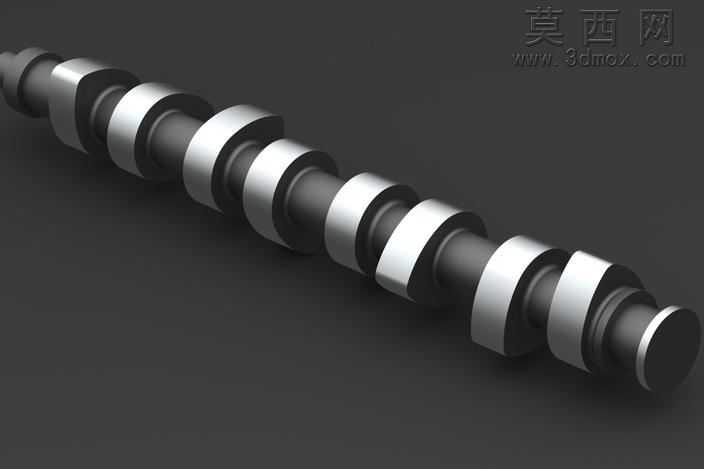

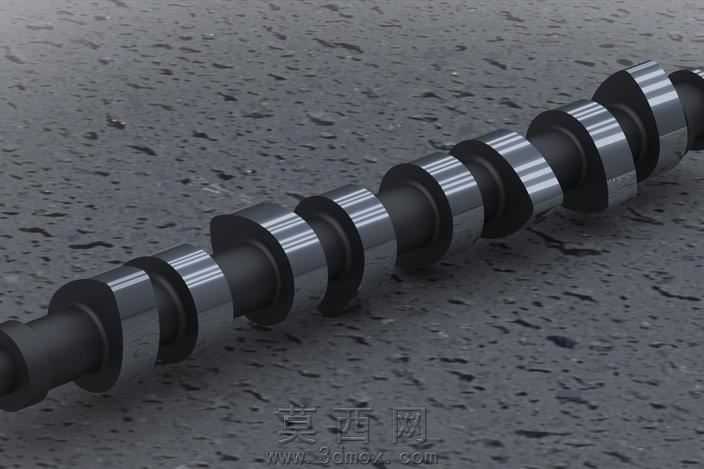

本次凸轮轴建模工作围绕内燃机配气机构的核心功能需求展开，首先在三维建模环境中完成整体结构的基准搭建，以凸轮轴的中心回转轴线作为全局设计基准，依次定位各档支撑轴颈、进排气凸轮单元、轴向定位结构的相对位置，确保各凸轮的相位角严格匹配内燃机配气相位的设计要求，保证进排气门的开启、关闭时序与升程规律符合动力输出的性能指标。建模过程中先完成基础轴体的回转特征构建，通过回转命令生成等径的支撑轴段与凸轮安装基段，再针对每一组凸轮单元，依据设计给定的凸轮型线轮廓，绘制包含基圆段、缓冲段、工作段、回程段的闭合截面轮廓，通过沿轴线拉伸的方式生成单个凸轮实体，再按照各缸的工作顺序与点火间隔，将凸轮单元绕中心轴旋转对应相位角后与轴体完成布尔合并，同时在轴体对应位置加工出润滑油道的通孔与沉孔结构，保证轴体运转过程中各摩擦副能够得到充分润滑。材质与渲染环节，针对凸轮轴的实际加工材质，为轴体与凸轮工作面赋予淬硬合金钢材质，调整金属材质的粗糙度参数，模拟经过精磨加工的凸轮工作面的高光金属质感，同时为非加工面赋予经过氧化处理的深色金属质感，区分不同加工区域的表面特征；场景搭建时选用带细微凹坑的深色粗糙台面作为承载背景，调整环境光与定向光源的角度，突出凸轮型面的轮廓变化与轴体的圆柱面光影过渡，清晰展现各凸轮的轮廓形态与轴体的阶梯结构。建模全程严格遵循机械设计的公差配合要求，对支撑轴颈的直径尺寸、凸轮的型线轮廓度、各凸轮间的相位角度均做了参数化约束，方便后续根据不同排量、不同缸数的内燃机需求快速调整参数，完成同系列不同规格凸轮轴的衍生设计，整个模型完整还原了实体凸轮轴的所有结构细节，可用于后续的装配干涉检查、运动仿真分析、有限元强度校核等后续研发环节，也可作为教学演示案例直观展示配气机构核心零件的结构特点。
