TSSOP24封装电子元器件三维建模作品

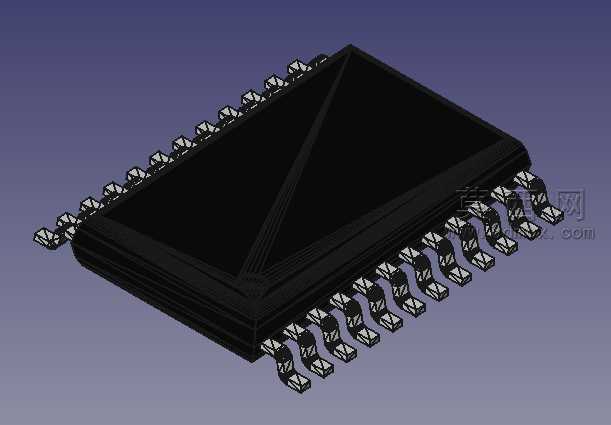

本作品为TSSOP24薄型小尺寸贴片封装电子元器件的三维建模成果，建模过程严格遵循JEDEC标准中TSSOP封装的尺寸规范，先通过草图绘制确定封装本体的长宽高基准参数，本体部分采用拉伸凸台命令构建基础长方体，再对本体边缘做0.1mm半径的圆角处理，还原真实塑封料的边缘倒角特征。引脚部分是建模的核心重点，24个引脚沿本体两侧长边等距排布，先绘制单个引脚的截面轮廓，通过扫描命令生成单个鸥翼型引脚结构，引脚的弯折角度、根部厚度、末端焊盘尺寸均严格对照实际器件参数设置，再通过线性阵列命令完成两侧引脚的批量生成，同时对引脚与本体衔接的位置做了贴合处理，避免出现结构缝隙。材质设置上，封装本体赋予哑光黑色塑封材质，调整材质粗糙度为0.8，还原环氧塑封料的磨砂质感，引脚部分赋予镀锡金属材质，设置轻微的反射效果与金属光泽度，模拟真实引脚的表面镀层特性。渲染阶段采用柔和的环境光搭配两个辅助补光，消除模型表面的死黑区域，清晰展现引脚的弯折结构与本体的轮廓细节，同时添加浅紫色渐变背景突出模型主体。设计思路上优先保证结构尺寸的准确性，所有参数均参考行业通用的TSSOP24封装规格书设定，可直接用于PCB布局的3D预览、电子产品结构干涉检查等场景，建模过程中对引脚的共面性做了校准，确保所有引脚末端处于同一平面，符合实际贴片焊接的工艺要求，模型整体结构简洁规整，无多余冗余特征，在保证细节还原度的同时控制了模型面数，兼顾了展示效果与使用流畅度。
