油动长航时无人直升机结构设计方案

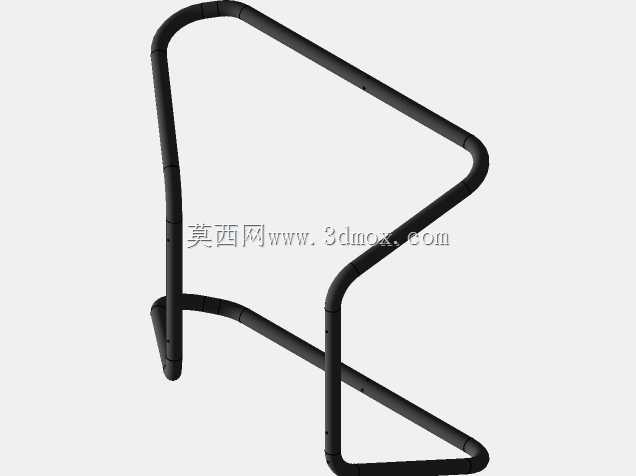

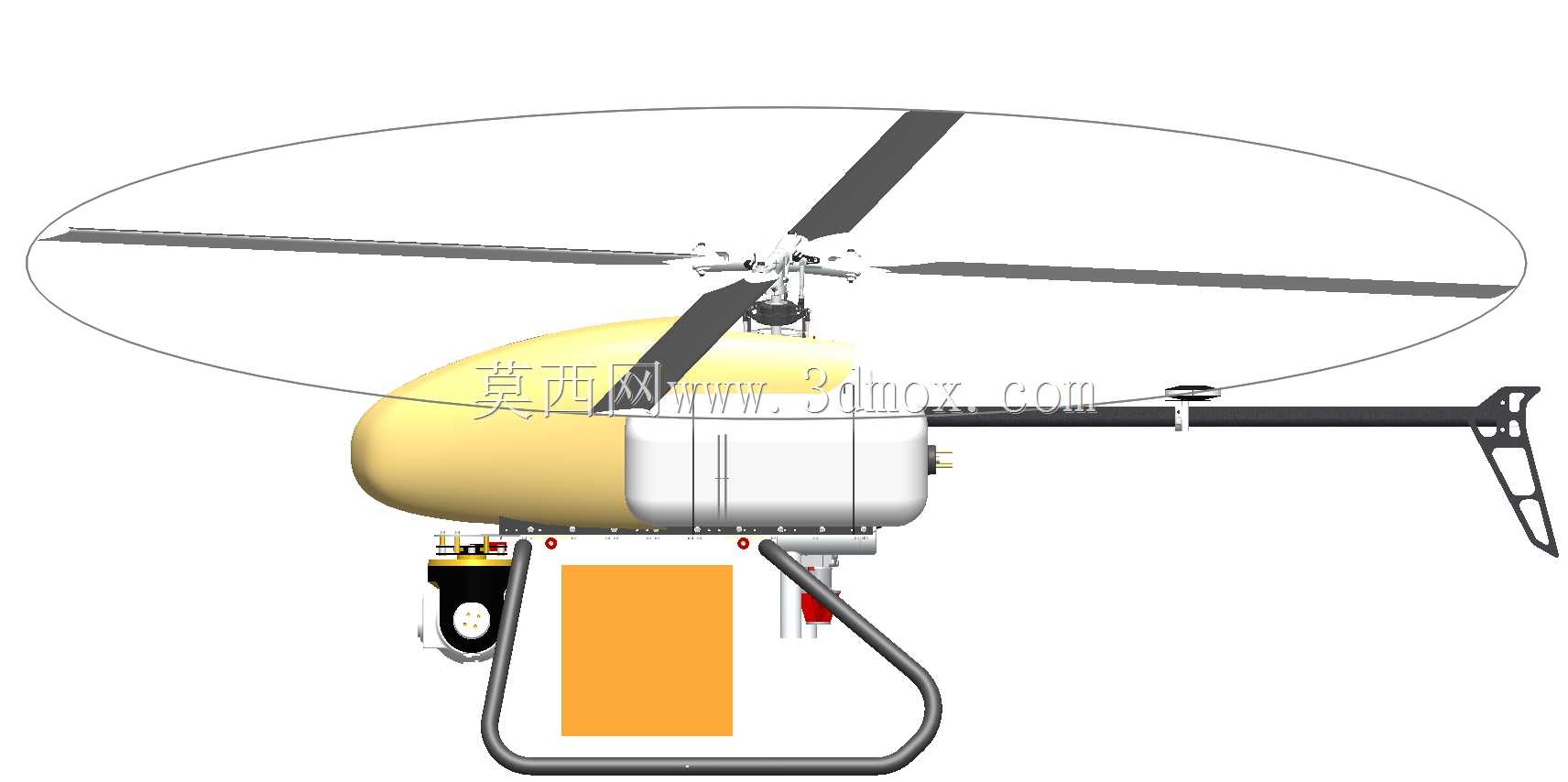

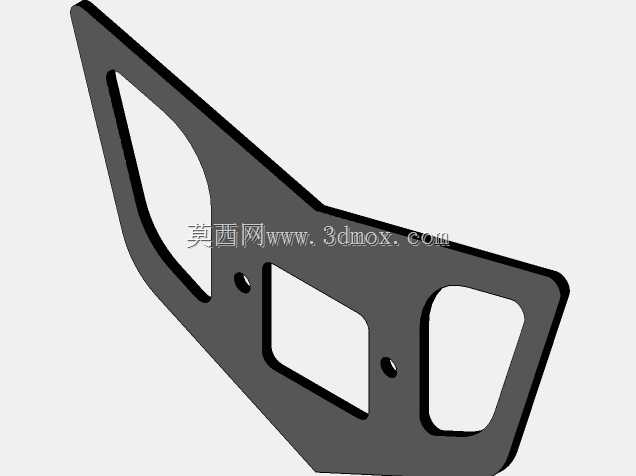

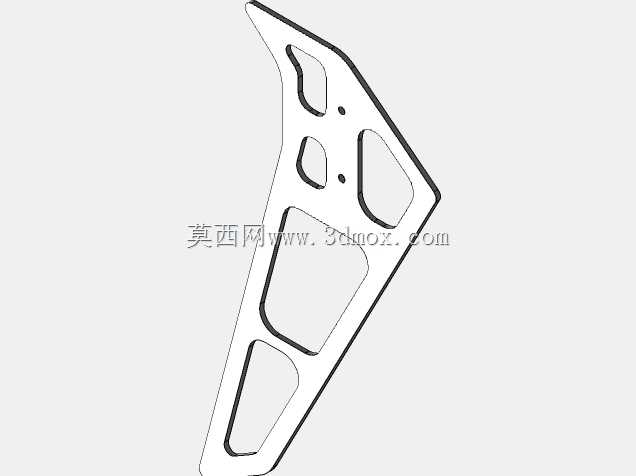

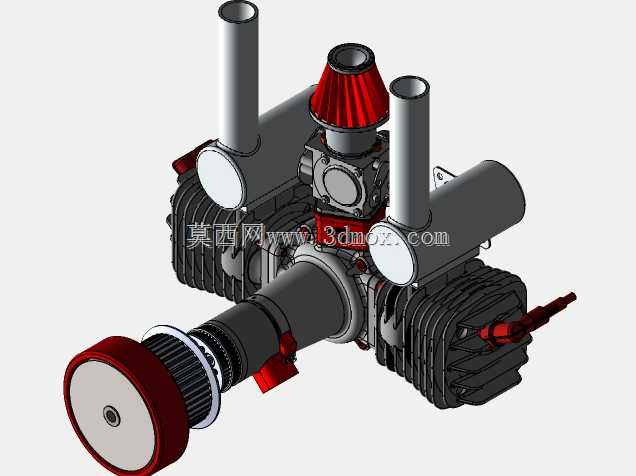

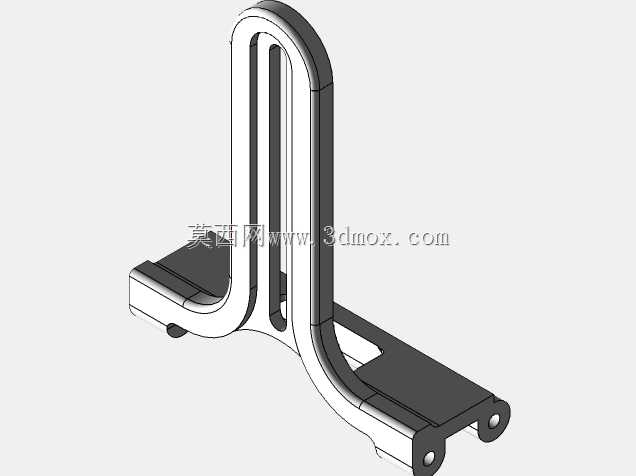

　　这套无人直升机的结构设计，核心瞄准应急响应场景下的长航时作业需求，整体围绕30公斤级起飞重量做载荷与动力的匹配，从机架选材到传动链路布局，全部围绕野外复杂起降、长时间滞空的实际工况做适配。空中框架选用3.5毫米厚玻璃纤维板作为主体承力结构，搭配铝制起落架做落地缓冲，玻璃纤维板的抗振特性刚好匹配二冲程内燃机的高频振动输出，避免金属机架长期受振出现的疲劳开裂问题，铝制起落架的弯折角度经过反复校核，在硬着陆时能通过自身形变吸收冲击能量，不会将冲击力直接传导至机身核心的飞控与燃油系统部件。动力系统选用100立方厘米排量的二冲程内燃机作为动力源，匹配6升容量的车载汽油箱，油箱布局在机身重心两侧对称位置，

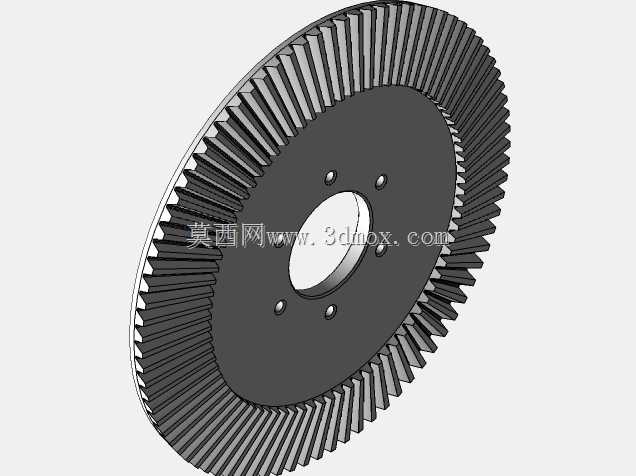

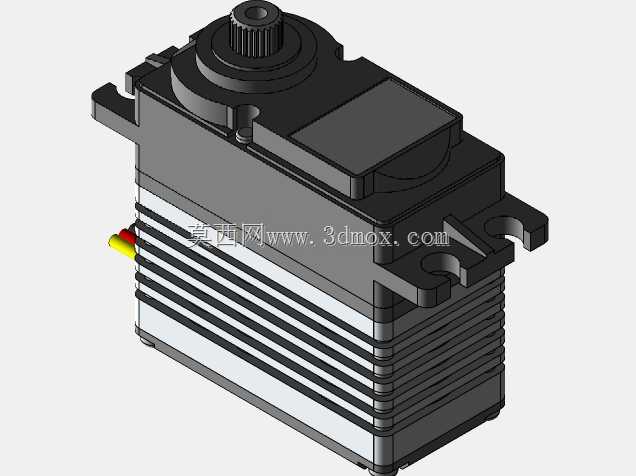

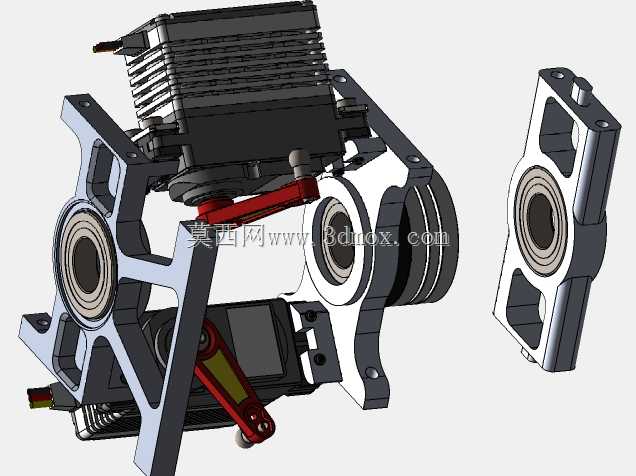

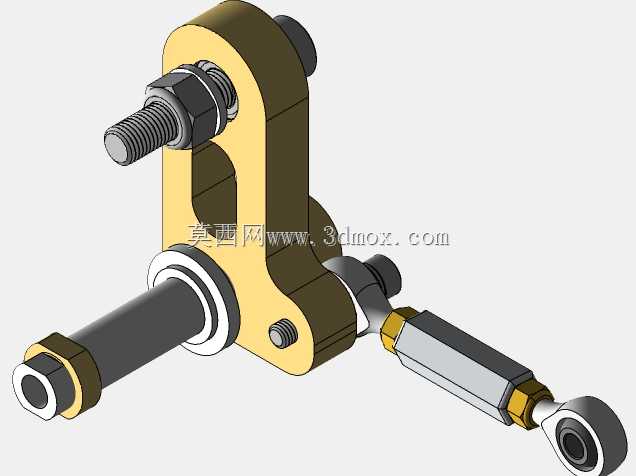

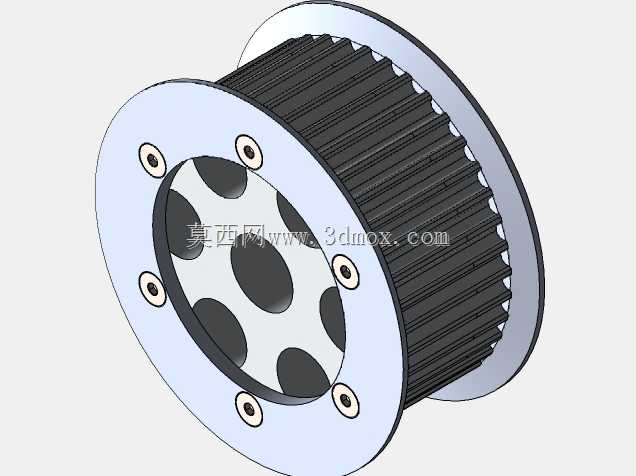

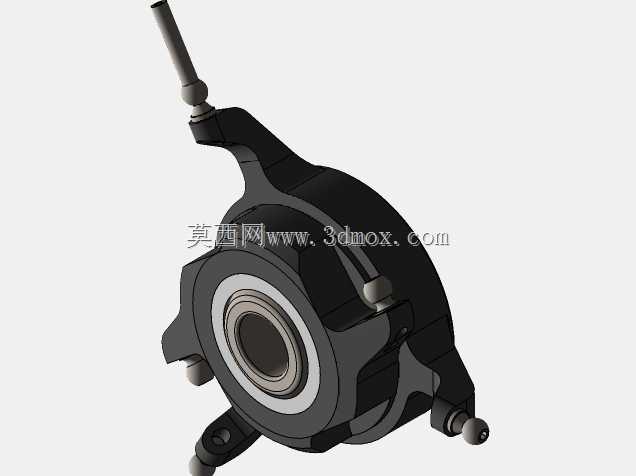

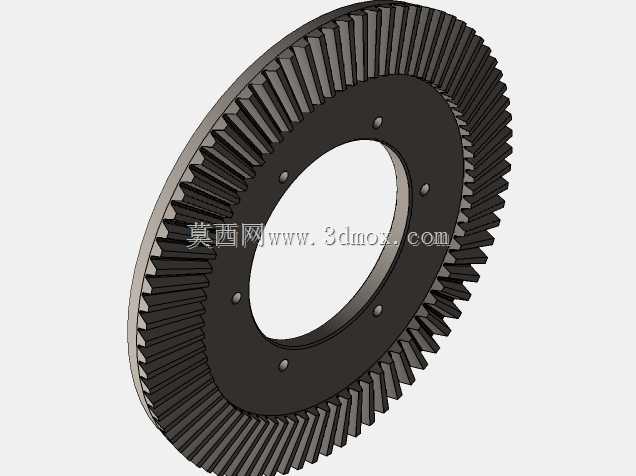

　　燃油消耗过程中不会出现重心偏移影响飞行姿态的问题，供油管路做了防气泡设计，避免大机动飞行时燃油断供引发的动力中断。动力输出端通过离心离合器连接两级定制齿轮系，第一级为正时皮带加皮带轮结构，第二级为硬齿面齿轮传动，离合器的接合转速经过标定，怠速状态下动力不传递至旋翼，启动阶段不会带动旋翼转动造成地面安全隐患，两级传动的减速比经过匹配，将内燃机的高转速低扭矩输出，转换为旋翼需要的低转速大扭矩输出，传动链路的轴承全部选用密封型深沟球轴承，适应野外作业的多尘环境，减少日常维护的频次。旋翼系统直接选用成熟的商用翼头组件搭配800mm规格旋翼叶片，配套成熟的伺服系统做周期变距控制，飞控系统基于PX4开源架构做适配，

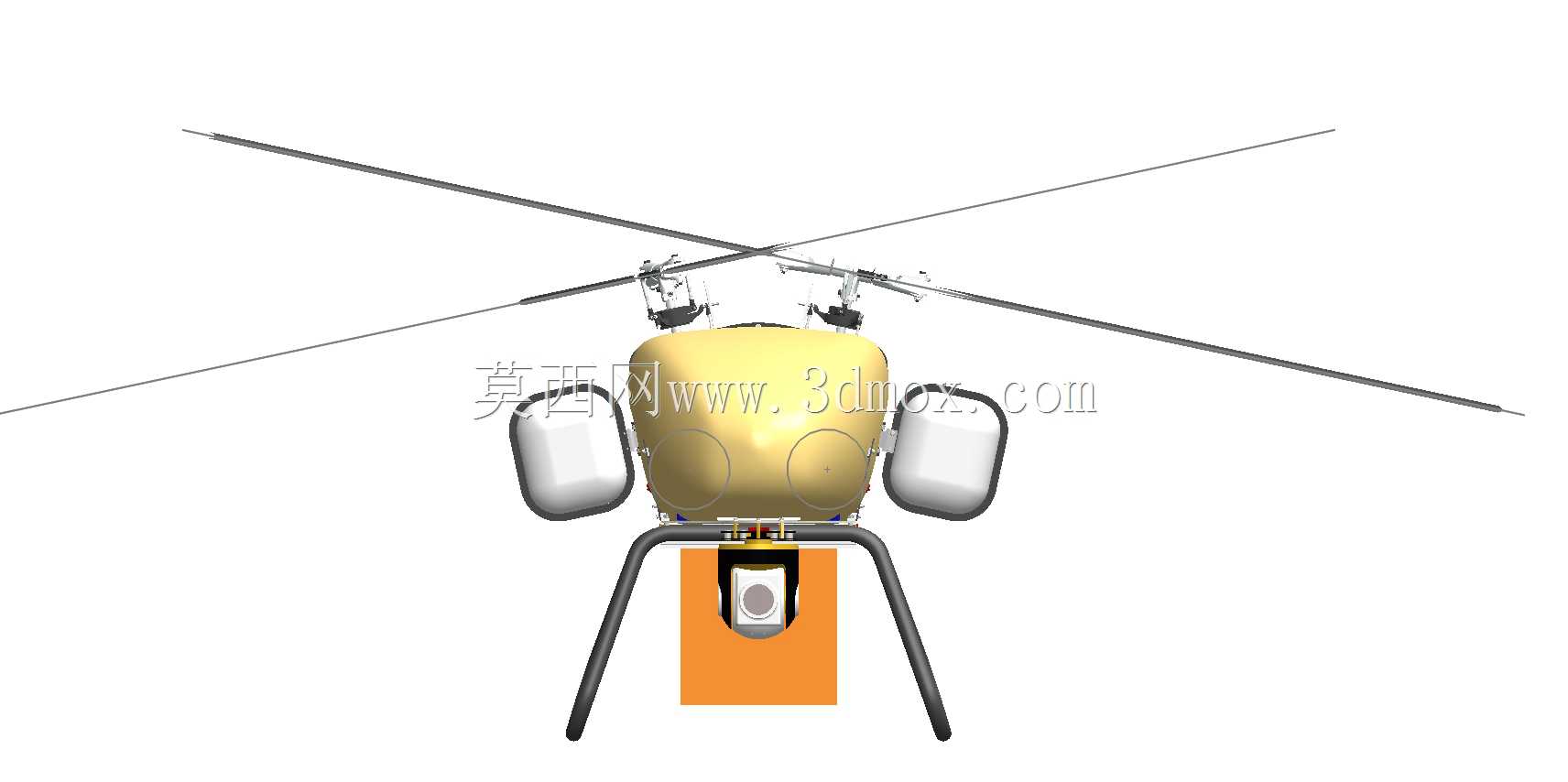

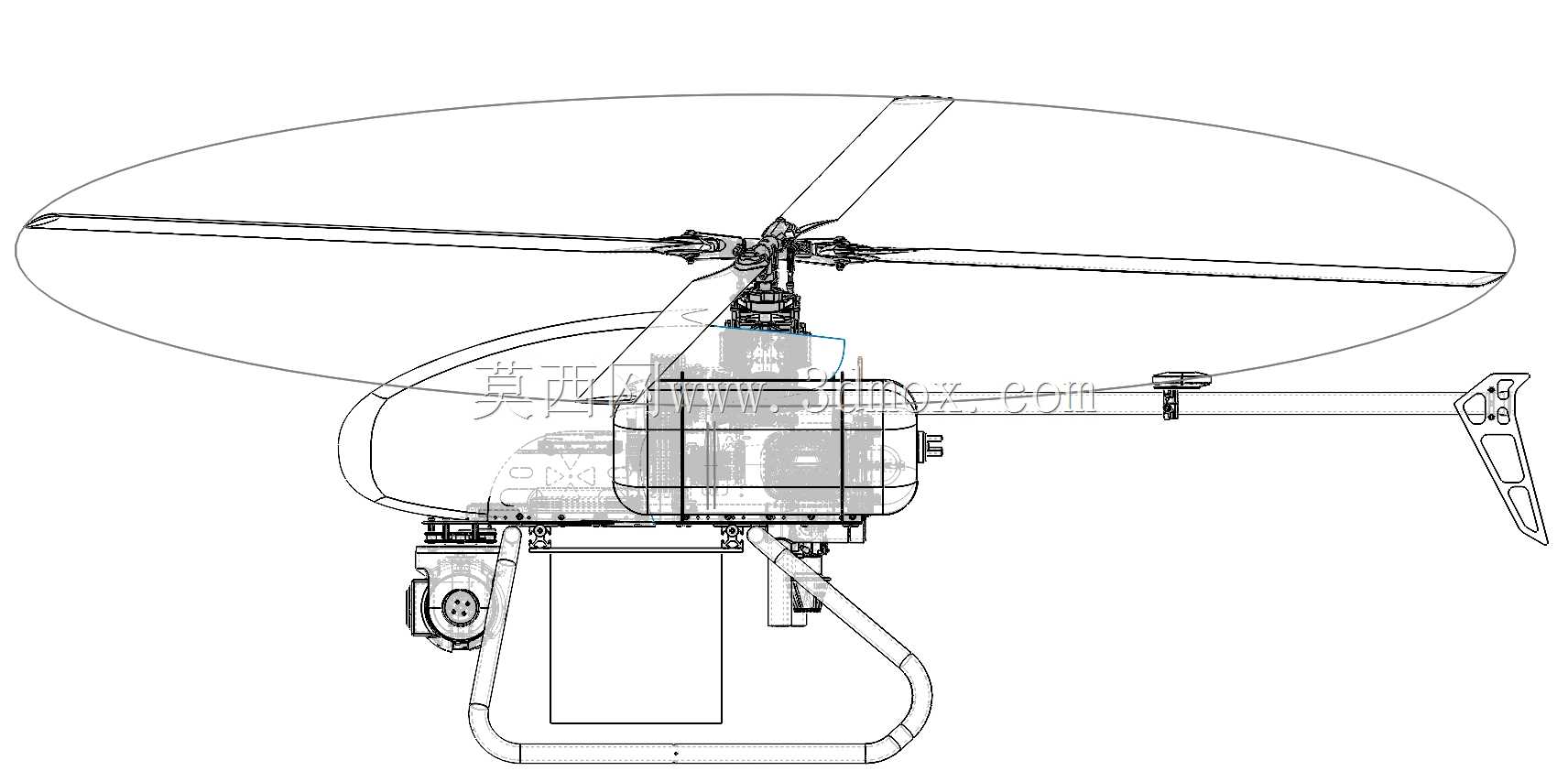

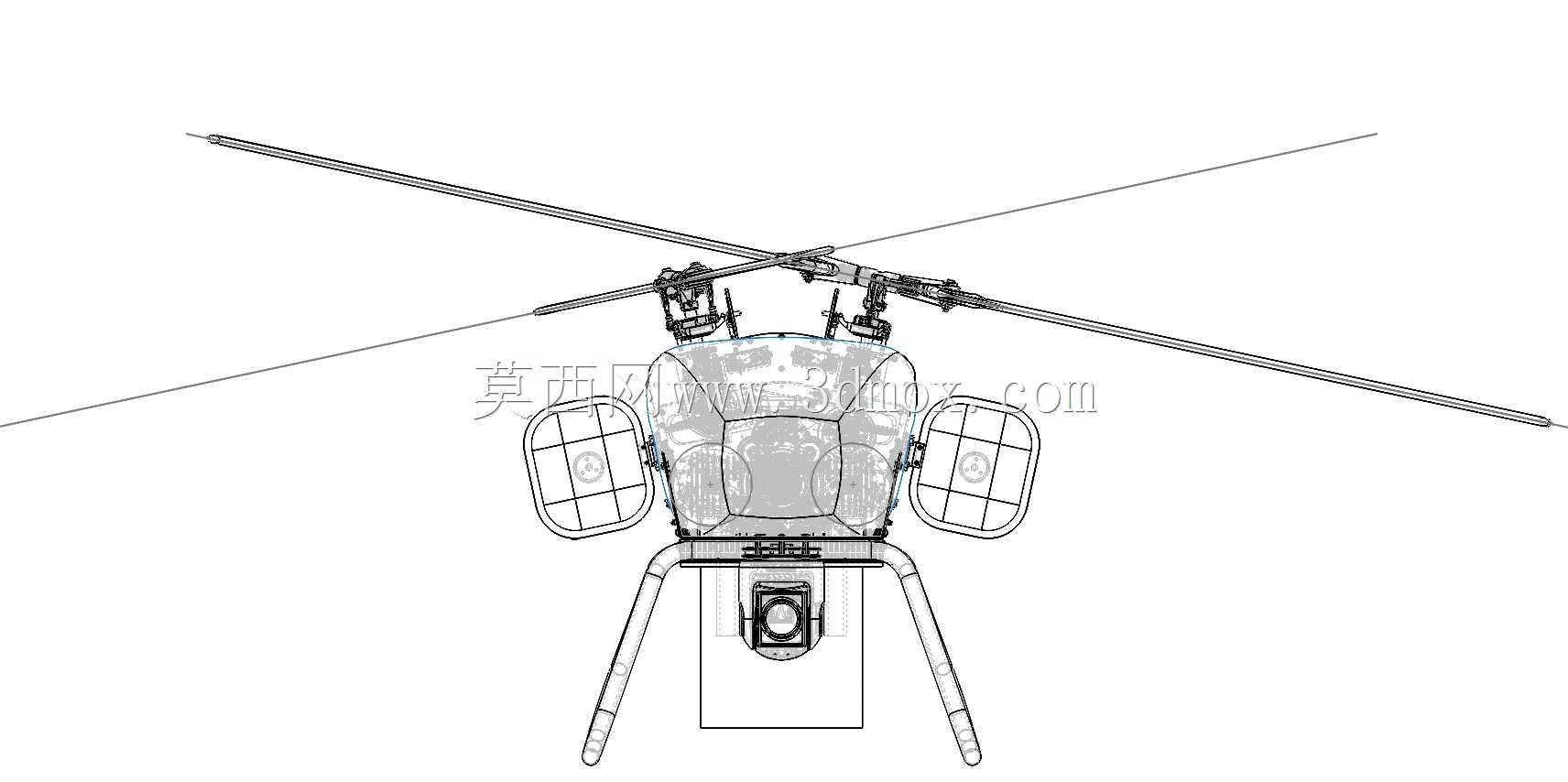

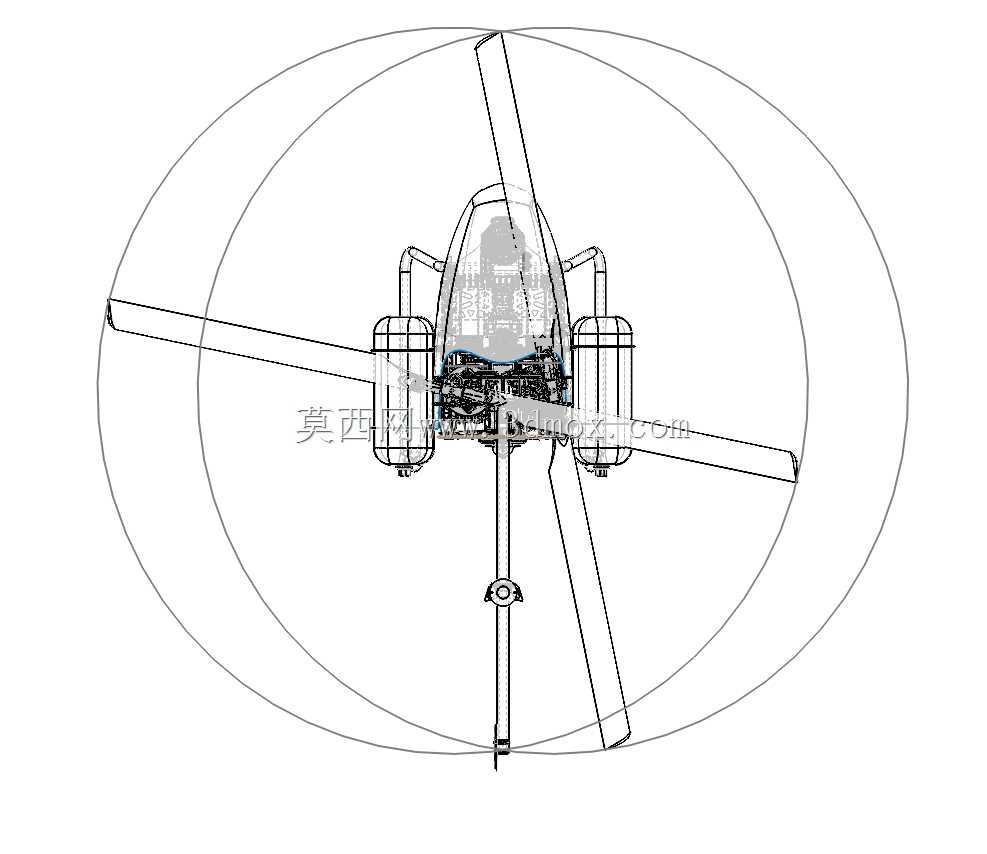

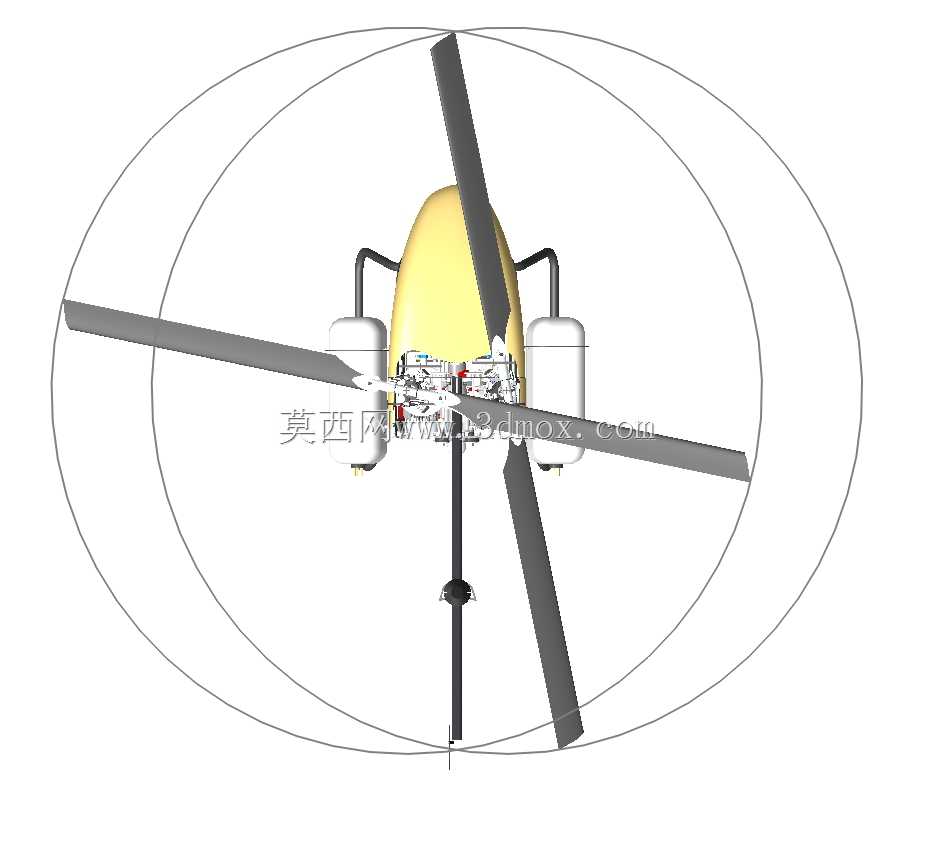

　　不用从零开发飞控的底层控制逻辑，大幅缩短整机的调试周期，商用现成组件的可靠性经过大量实际飞行验证，能减少自研部件带来的飞行故障风险。整机的旋翼旋转直径覆盖范围经过严格测算，地面停放时的外围安全边界以旋翼最大旋转轨迹为界，机身主体宽度控制在两个副油箱的外侧间距范围内，运输状态下可以快速拆卸旋翼叶片，缩小整体收纳尺寸，适配常规应急车辆的后备箱装载空间。实际作业场景中，这套无人直升机可以搭载可见光、红外检测载荷，在森林火情巡查、地震灾后搜救、应急通信中继等场景下使用，油动动力的长航时特性，相比电动多旋翼无人机能覆盖更大的作业范围，不用频繁更换电池，单架次的作业半径能覆盖数十平方公里的区域。结构设计过程中，

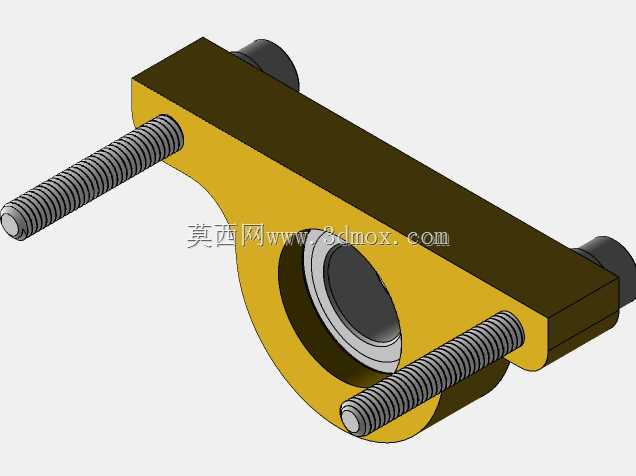

　　所有机载设备的安装位置都做了重心配平计算，飞控模块安装在机身振动最小的重心位置，减少振动对惯性测量单元的干扰，发动机与机架之间加装橡胶减振垫，进一步过滤内燃机传递到机身的振动，避免精密电子设备受振损坏。传动系统的齿轮啮合间隙做了可调设计，长期使用出现磨损后可以通过调整安装座位置补偿间隙，不用整体更换齿轮组件，降低后期的使用维护成本，起落架的安装座设计为快拆结构，出现硬着陆损坏后可以快速更换，不用对机身主体结构做维修。整机的布线全部走机身内部的玻纤板夹层，外露线路全部用波纹管做防护，避免飞行过程中线路被旋翼气流吹动剐蹭到运动部件，燃油箱的固定绑带选用耐油橡胶材质，长期接触汽油不会出现老化断裂问题，油箱加注口设计在机身侧上方，地面加注燃油时不用拆解机身外壳，提升外场作业的补给效率。
