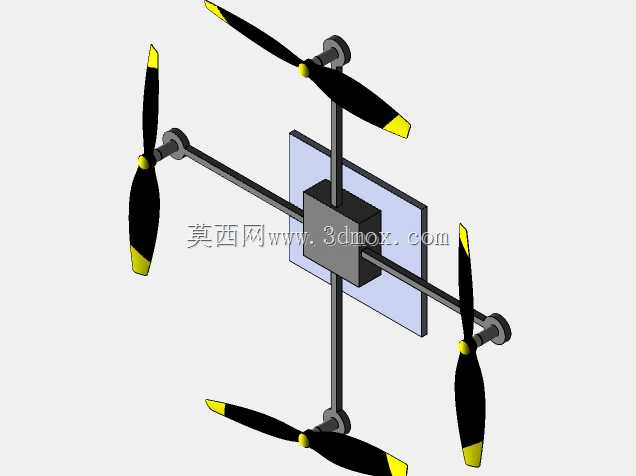

十字布局带桨尖标识四旋翼飞行装置

　　这套十字构型的旋翼飞行结构，核心应用场景覆盖低空航拍摄影搭载、小范围场地测绘巡检、轻型物料短途转运、高校飞控算法验证实验多个领域，区别于消费级一体成型无人机的封闭外壳设计，这套结构完全裸露核心传动与支撑部件，更适合结构研发阶段的装配调试、参数迭代以及教学演示使用。从实际用途来看，该结构没有集成飞控板、电池仓、摄像云台等外挂功能模块，仅保留最核心的旋翼支撑、动力传递、机架承载基础单元，可作为不同功能无人机的通用承载平台，研发人员可根据实际任务需求，在中心安装板区域加装对应功能载荷，调整配重分布后即可快速适配不同作业场景，无需重新设计旋翼支撑的基础结构。功能特性上，四组旋翼臂采用等长十字对称布局，相邻旋翼臂夹角严格控制为90度，

　　保证四个旋翼的旋转平面处于同一水平高度，抵消飞行过程中旋翼转动产生的反扭矩，避免飞行姿态出现偏航偏移；每个旋翼末端的桨叶采用黄黑双色标识，桨尖的黄色标记可在旋翼高速旋转时清晰呈现转动轮廓，方便调试阶段观察旋翼转速差、判断桨叶安装角度是否一致，也能在低空飞行时起到视觉警示作用，避免周边人员误触高速转动的桨叶。设计思路上，整套结构优先考虑装配调试的便捷性，旋翼臂与中心安装座采用可拆卸的插接固定方式，无需复杂的焊接或一体成型加工，单根旋翼臂出现形变或损坏时可单独更换，降低维护成本；中心区域的方形安装板预留了多组安装孔位，可适配不同尺寸的飞控模块、电池固定座、载荷挂载架，安装孔位采用对称排布设计，避免单侧挂载导致整机重心偏移，

　　影响飞行稳定性；旋翼与驱动轴的连接位置采用快拆结构，可根据不同起飞重量需求更换不同尺寸、不同螺距的桨叶，无需拆解整个旋翼臂结构。外形尺寸与安装边界方面，整套旋翼结构的外接圆直径以中心安装座几何中心为原点，四个旋翼臂的长度一致，旋翼旋转时的最大扫掠边界不超出旋翼臂端点外50mm范围，中心安装座的平面尺寸为正方形，厚度方向预留了15mm的堆叠安装空间，可满足两层功能电路板的叠加安装需求；旋翼臂采用空心圆管结构，在保证结构强度满足起飞重量承载要求的前提下，尽可能降低自身结构重量，减少动力系统的负载；整套结构的安装基准面为中心安装座的下平面，所有旋翼臂的安装定位面、旋翼驱动轴的垂直基准都以该平面为校准基准，

　　装配时可通过百分表打表校准四个旋翼的平面度，保证飞行时四个旋翼的升力输出处于同一水平面，降低飞控系统的姿态修正负载。需要注意的是，该结构为纯机械承载结构，实际投入使用时需根据旋翼的最大拉力参数匹配对应功率的驱动电机、电调以及电池容量，同时要根据挂载载荷的重量调整旋翼臂的壁厚参数，避免大载重飞行时旋翼臂出现共振形变，影响飞行安全；桨叶的安装角度需要统一校准，保证同组正反桨的螺距一致，避免升力输出不均导致整机抖动。
