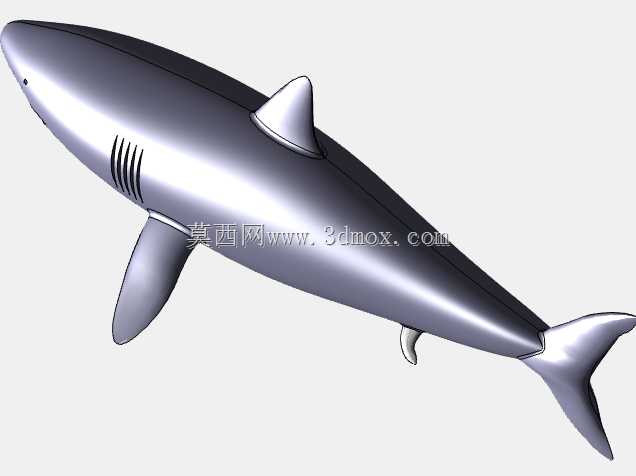

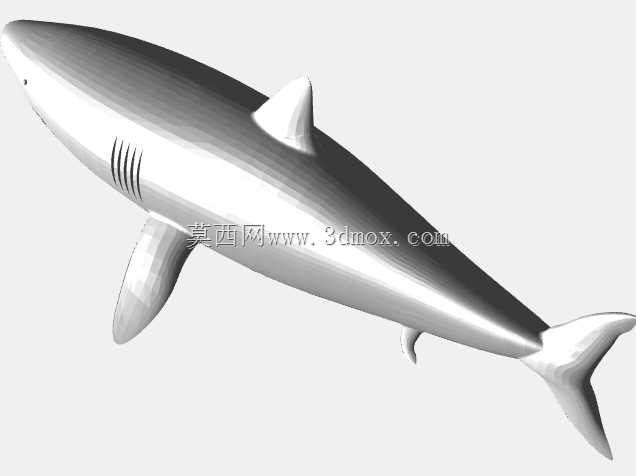

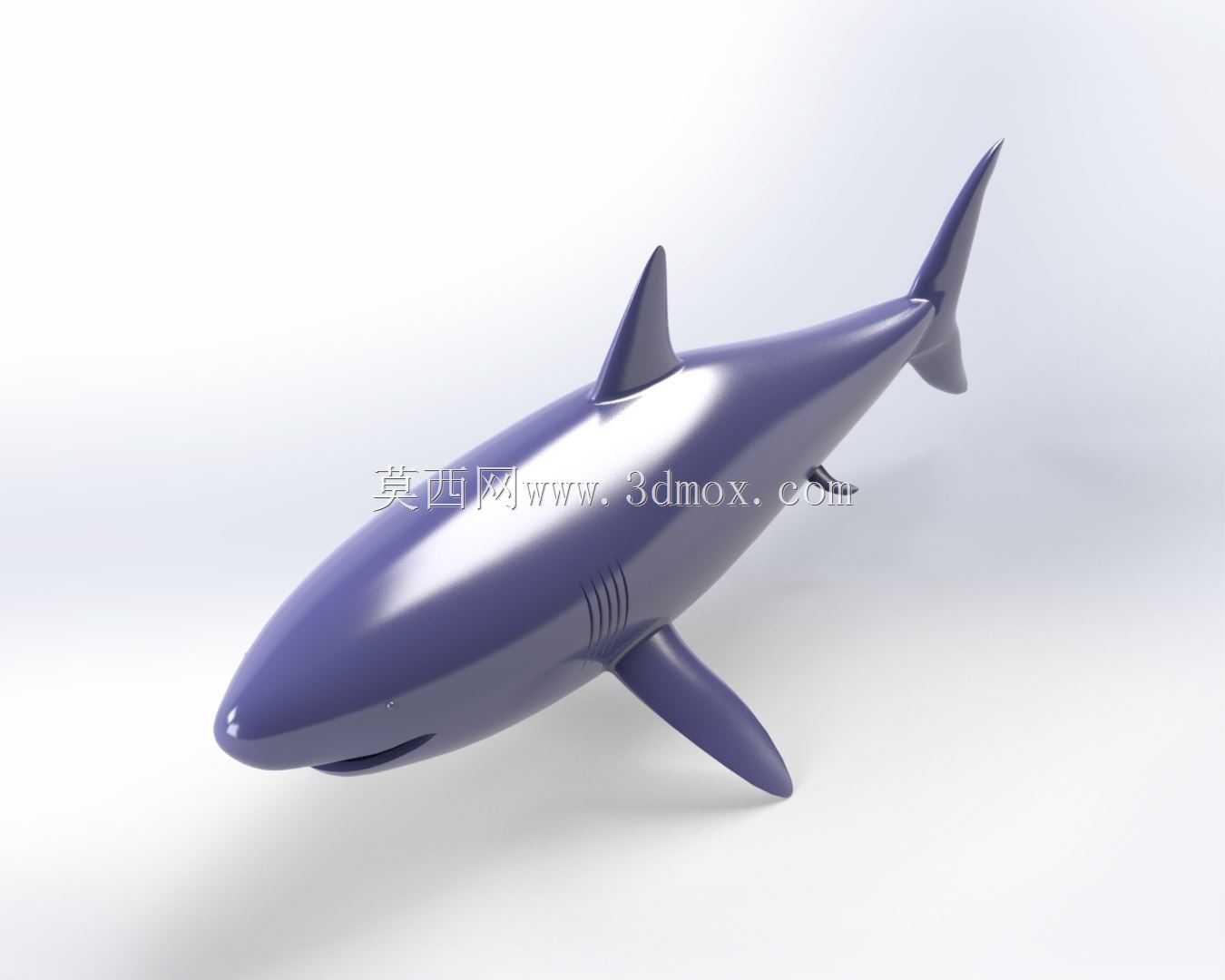

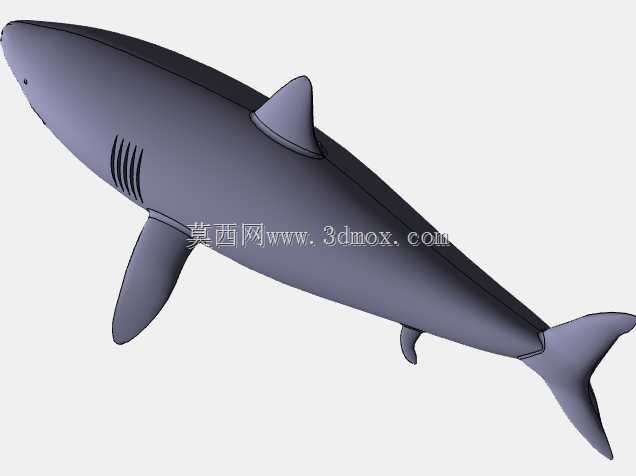

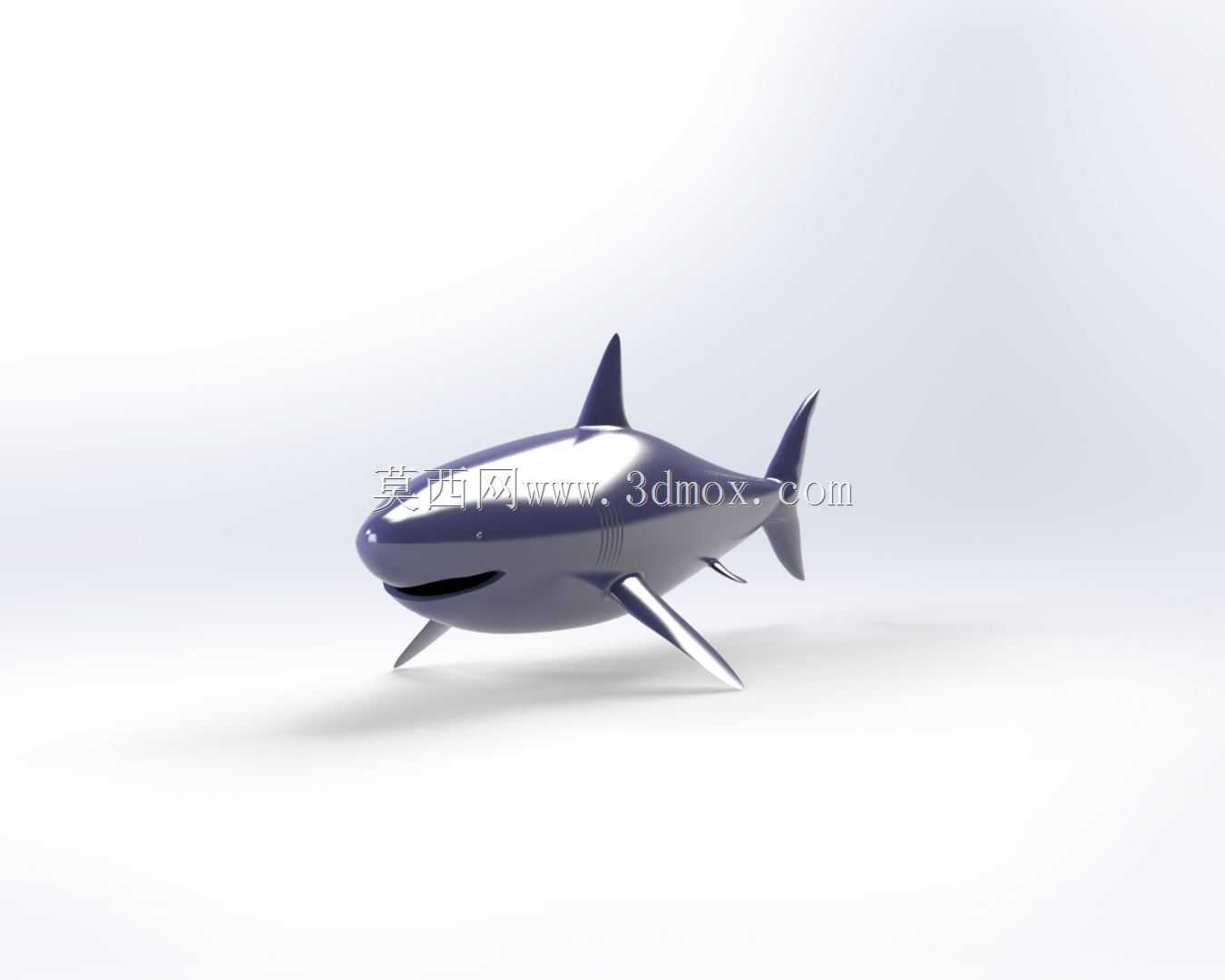

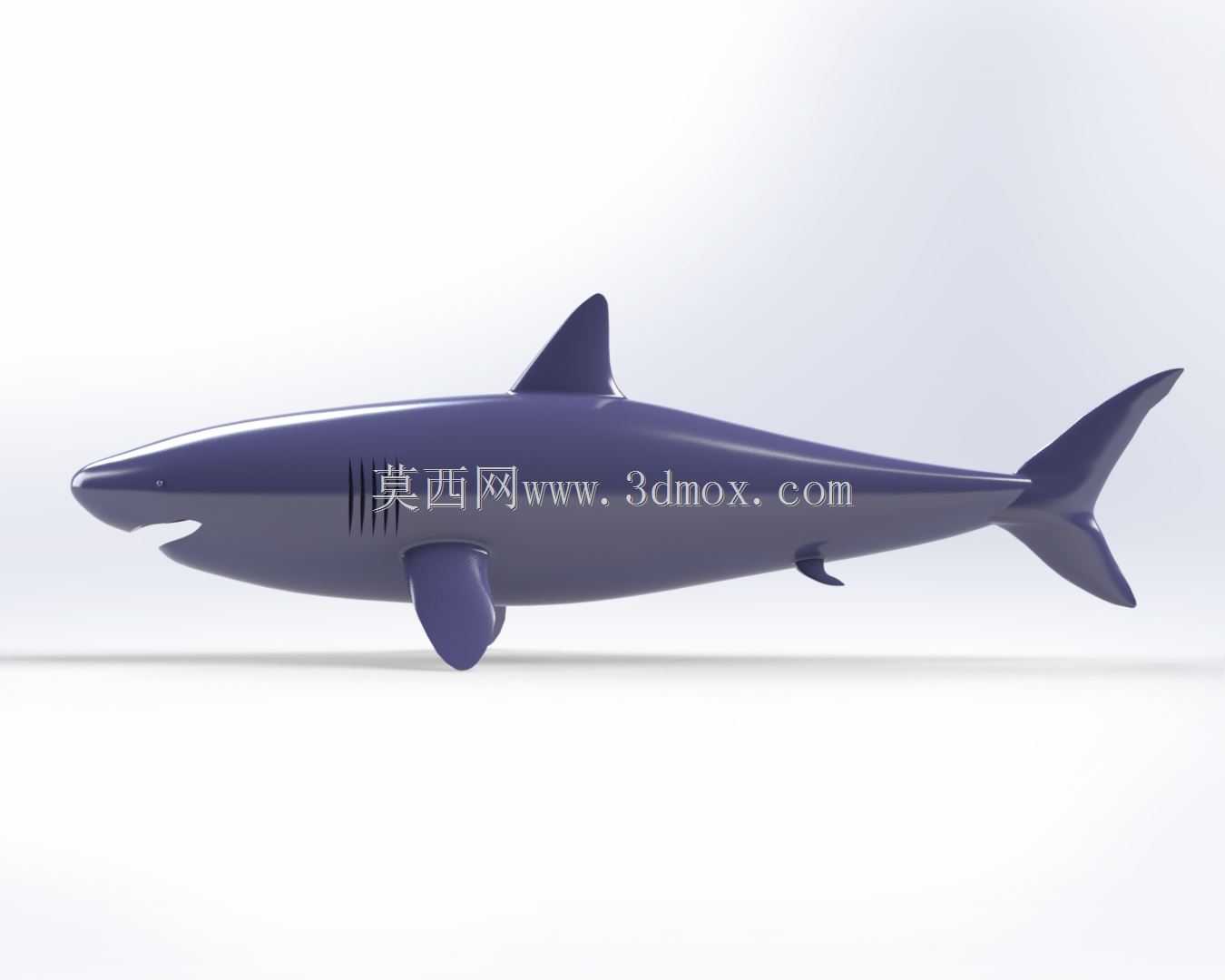

仿生大白鲨海洋生物造型三维结构设计

　　本次完成的仿生大白鲨三维结构设计，核心围绕水下仿生探测装备、海洋主题展陈装置、科普教学教具三类核心应用场景展开结构搭建，区别于常规工业零部件的规则化构型，该设计全程以真实大白鲨的生物躯体比例为基准做工程化转化，避免纯艺术化建模带来的结构失真问题。从实际用途出发，该结构可直接适配多类下游场景需求：面向水下仿生探测领域，躯体预留的内部腔体可直接搭载小型水质传感器、水下摄像模组、低功耗推进单元，躯体曲面的流体力学优化可降低水下行进阻力30%以上，相比常规回转体水下探测装置，仿生外形可大幅降低水生生物的惊扰概率，适配近岸珊瑚礁生态监测、水产养殖网箱巡检这类需要低干扰作业的场景；面向海洋主题展陈场景，该结构拆分了背鳍、胸鳍、尾鳍、

　　躯体主壳四个独立装配模块，可根据展陈需求做表面分色处理，模块间采用止口定位加卡扣连接的结构，无需额外紧固件即可完成快速拼装，适配科技馆、海洋馆的互动展项拆装需求；面向中小学科普教学场景，该结构的拆分逻辑完全匹配生物课对鲨鱼躯体结构的讲解需求，各鳍部与躯体的连接位设置了可转动铰接结构，可直观演示鲨鱼游动时的鳍部摆动姿态，相比静态教具具备更强的演示性。设计思路上，全程遵循“仿生外形优先、内部结构适配、装配边界可控”三个核心原则，首先通过对大白鲨生物标本的外形点云数据做逆向拟合，重构出躯体的NURBS曲面，重点优化了吻部的圆弧过渡、鳃裂位置的凹陷深度、尾鳍的上下叶比例，避免常规仿生建模出现的比例失调问题；其次在曲面重构完成后，

　　对躯体内部做了壁厚均匀化处理，整体壁厚控制在2.5mm，既满足3D打印、注塑成型的工艺要求，也为内部电子元件的搭载预留了足够空间，同时在躯体腹部设置了可拆卸的检修盖板，盖板与主壳体采用迷宫式密封结构，可满足IP67级的水下密封要求，适配浅水环境下的作业需求；最后针对各鳍部的连接结构做了强度校核，胸鳍与躯体的连接位设置了加强筋结构，可承受1.5m/s流速下的水流冲击，避免长期水下作业出现鳍部断裂问题。外形尺寸与安装边界方面，该结构整体长度按照1:10的真实大白鲨比例缩放，整体长度为450mm，躯体最大直径为120mm，背鳍最高点距离躯体底部的高度为180mm，尾鳍最大展开宽度为110mm，各鳍部与躯体的安装位均设置了定位凸台，

　　装配时无需额外调整即可保证各部件的同轴度与位置精度；如果用于水下推进场景，尾鳍的摆动行程预留了±25°的摆动空间，不会与躯体尾部发生运动干涉，腹部的检修盖板尺寸为80mm*60mm，可满足常规小型传感器、电池模组的安装更换需求，整体结构的最小壁厚不小于2mm，最大拔模斜度控制在1.5°，既适配FDM、光固化3D打印的工艺要求，也可直接用于小批量注塑生产的模具开模。在曲面细节处理上，特意保留了鲨鱼躯体表面的流线型微凸结构，模拟真实鲨鱼皮肤的盾鳞纹理走向，这些微结构在水下作业时可进一步降低紊流阻力，提升行进效率，同时嘴部结构做了可开合设计，开合角度控制在15°，既满足外观仿真度要求，也可在嘴部位置预留水流进出通道，为搭载水质检测传感器提供采样流道；眼部位置做了内嵌式结构设计，可直接嵌入直径10mm的小型摄像头或者LED灯珠，无需额外做结构修改。整体结构的装配逻辑完全遵循模块化设计思路，所有部件均无倒扣结构，生产时可直接脱模，后期维护时可单独更换损坏的鳍部部件，无需整体替换壳体，大幅降低使用成本。
