3/1英寸小型脚轮结构三维建模

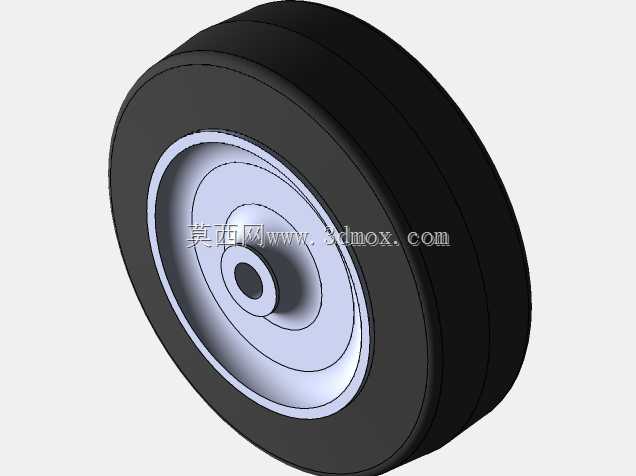

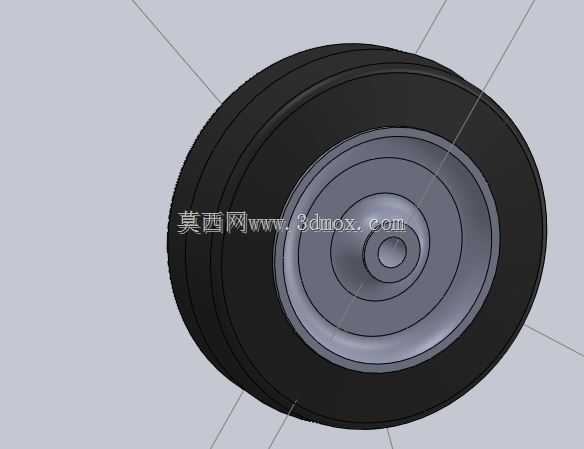

　　这类小尺寸脚轮在轻型移动设备领域应用十分广泛，常见于小型工具推车、实验室仪器台架、家用置物架、轻型仓储周转车、小型AGV导引车的从动轮组，也会用在部分便携医疗设备、办公移动家具的底部支撑行走结构中，核心作用是在低载荷场景下提供顺畅的滚动移动能力，同时兼顾转向灵活性，降低设备移位时的人力推动成本。从结构设计来看，该轮采用橡胶外圈加金属轮毂的组合结构，外层橡胶胎面做了多道环形凹槽设计，并非光滑圆柱面，这种设计一方面可以增加胎面与地面的接触摩擦力，避免在光滑瓷砖、环氧地坪上推行时出现打滑，另一方面环形槽可以在经过微小地面凸起、缝隙时提供一定的形变缓冲，减少推行过程中的颠簸震动，同时也能在胎面沾附少量灰尘、碎屑时通过槽缝排出，

　　避免异物卡滞影响滚动顺畅度。轮毂部分采用阶梯式同心圆盘结构，从中心安装轴孔向外逐层扩大直径，这种结构并非单纯的造型设计，而是通过等距的阶梯加强筋结构，在控制轮毂整体重量的前提下提升径向承载能力，避免轮体承受径向载荷时出现轮毂变形、胎面脱胶的问题；中心轴孔为标准圆柱通孔，适配常规的轮轴安装尺寸，安装时可搭配轴套、卡簧实现轴向定位，不需要额外做复杂的固定结构，装配难度低，后期维护更换也十分方便。设计这类小尺寸脚轮时，首先要明确安装边界尺寸，该轮整体外径为3/1英寸，也就是约76.2毫米，胎面宽度适配常规轻型脚轮的安装支架宽度，安装时需要预留的转动半径要覆盖轮体半周，避免轮体转动时与设备底部的横梁、安装板发生干涉；

　　轮体的轴向总厚度要匹配支架的夹装间距，预留0.2到0.5毫米的轴向窜动间隙，既不能间隙过大导致轮体摆动异响，也不能间隙过小导致轮体转动卡滞。胎面橡胶的硬度选择也需要结合使用场景调整，如果是用在需要静音的办公、医疗场景，可选用邵氏硬度60A左右的软质橡胶，减震静音效果更好；如果是用在仓储、车间等地面有少量杂物的场景，可选用邵氏硬度75A左右的硬质橡胶，耐磨性能更优，使用寿命更长。轮毂部分的材质可选工程塑料或者压铸铝合金，工程塑料版本重量轻、成本低，适合低载荷家用场景，压铸铝合金版本强度更高、散热性好，适合频繁移动的工业轻型周转场景。在建模过程中，需要重点保证胎面与轮毂的同轴度，两者的装配贴合面要做过盈配合设计，过盈量控制在0.1到0.

　　2毫米之间，既可以保证胎面与轮毂结合牢固，推行时不会出现胎面与轮毂相对滑动的问题，也不会因为过盈量过大导致胎面装配后出现鼓包、变形。轮体的中心安装孔要做倒角处理，方便轮轴穿入装配，同时避免孔口锐边割伤轮轴表面的防锈层。另外这类小轮在实际使用中通常会搭配转向支架使用，建模时如果要做完整的脚轮总成，还需要考虑支架的回转中心与轮体中心的偏移量，偏移量一般设置在10到15毫米之间，保证转向时轮体可以自动回正，推行转向时不会出现卡滞、跑偏的问题。实际选型时，单轮的额定静载荷要大于设备总重量除以轮组数量的1.5倍，留出足够的安全余量，避免长期重载导致轮体变形、轴孔磨损。如果是用在有防静电要求的场景，还需要将胎面橡胶调整为防静电材质，轮毂采用导电材质，保证轮体可以将设备积累的静电导到地面，避免静电损坏设备内部的电子元器件。
