6-12KG家用商用液化石油气钢瓶结构设计

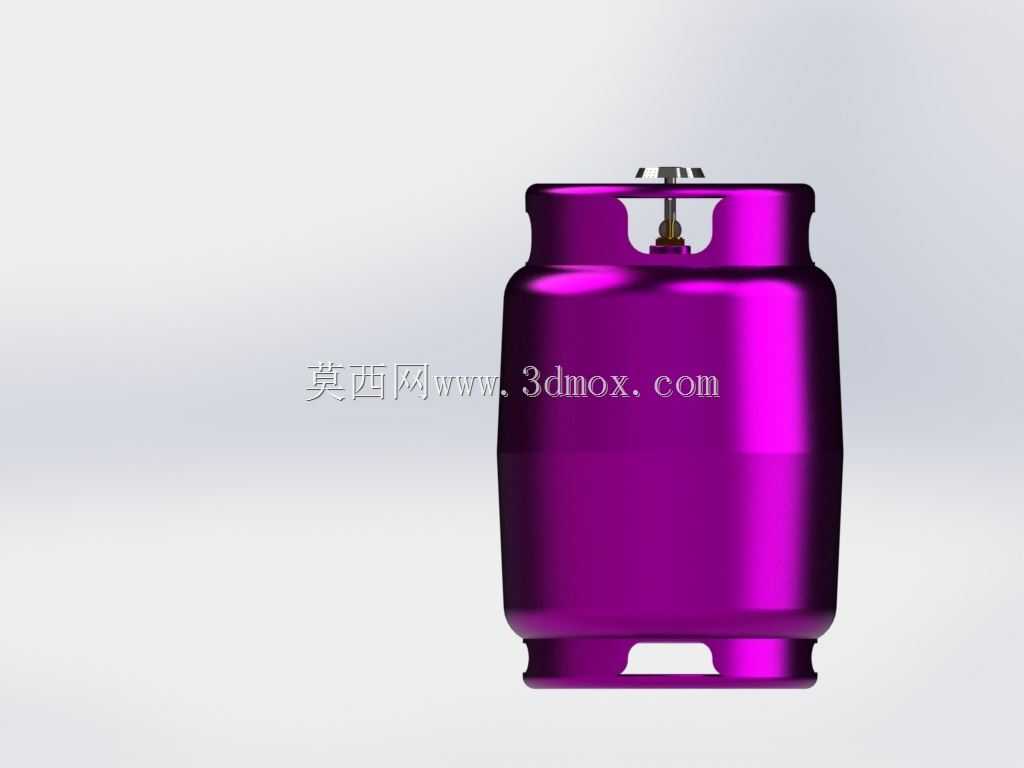

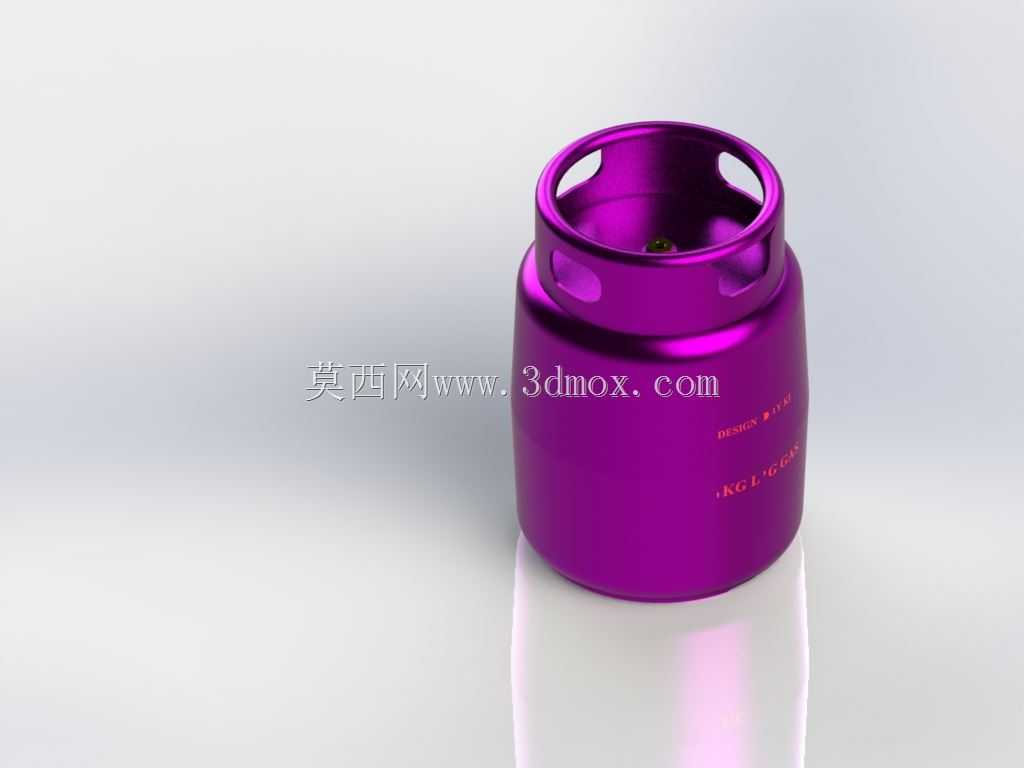

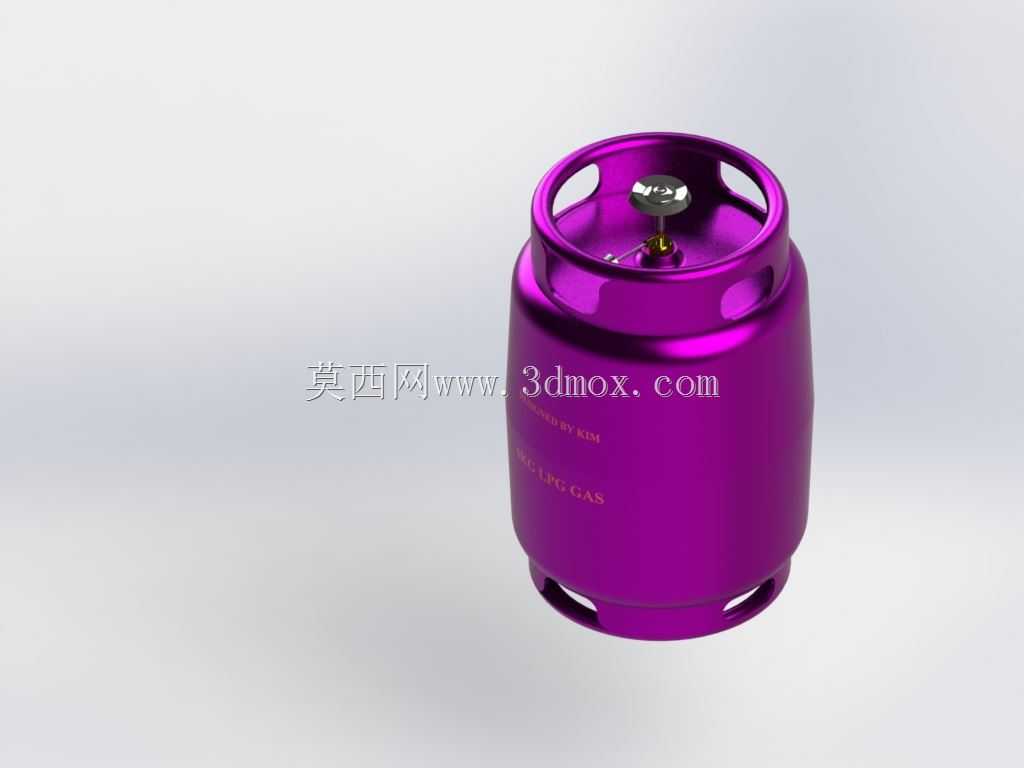

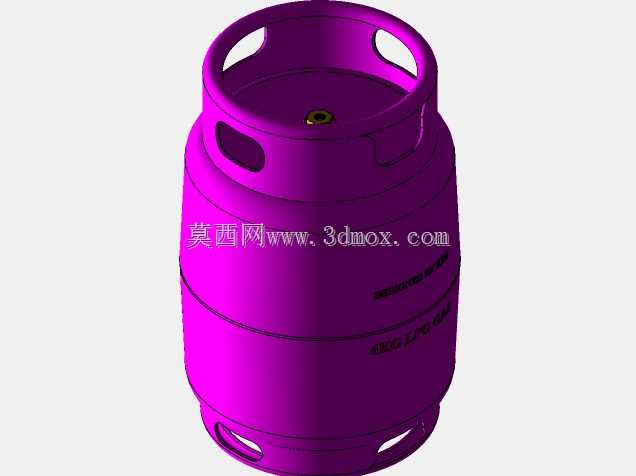

　　日常餐饮场景、小型商用铺面、户外临时作业点位里，这类6-12KG规格的液化石油气钢瓶是最常见的燃气储运载体，区别于大型工业储罐与微型便携气罐，这个容量区间的钢瓶刚好平衡了单次充装量与搬运便利性，既能够满足普通家庭3-6周的炊事用气需求，也能适配小吃摊、流动作业点这类需要频繁转场、用气负荷中等的使用场景。从结构设计逻辑来看，钢瓶整体采用旋压成型的圆柱形筒体搭配上下凸形封头，上封头直接集成了护罩结构，护罩上开设的对称镂空提手孔，是结合人工搬运的施力角度设计的，既避免了额外焊接附件带来的应力集中风险，也能在搬运时给手部留出足够的操作空间，同时护罩的凸起结构可以对顶部的瓶阀形成物理防护，避免运输、堆叠过程中磕碰导致阀门变形泄漏。

　　下封头位置同样开设了对称的镂空孔，一方面是钢瓶热处理、水压试验过程中便于介质排出，另一方面日常放置在地面时，若地面存在少量积水，镂空结构可以避免瓶底长期浸泡腐蚀，同时堆叠存放时也能和下层钢瓶的护罩形成定位配合，提升仓储堆叠的稳定性。瓶身的环向焊缝位置做了圆滑过渡处理，没有突兀的焊道凸起，既降低了焊缝位置的应力集中系数，也便于日常检查时识别焊缝是否存在裂纹、腐蚀等缺陷。瓶阀安装座位于上封头中心位置，安装座的内螺纹尺寸严格匹配常用的液化石油气角阀规格，安装面的平面度公差控制在合理范围内，保证角阀安装后密封可靠，不会出现接口泄漏的问题。从安装边界与尺寸适配角度来说，这个规格的钢瓶外径控制在300-320mm区间，

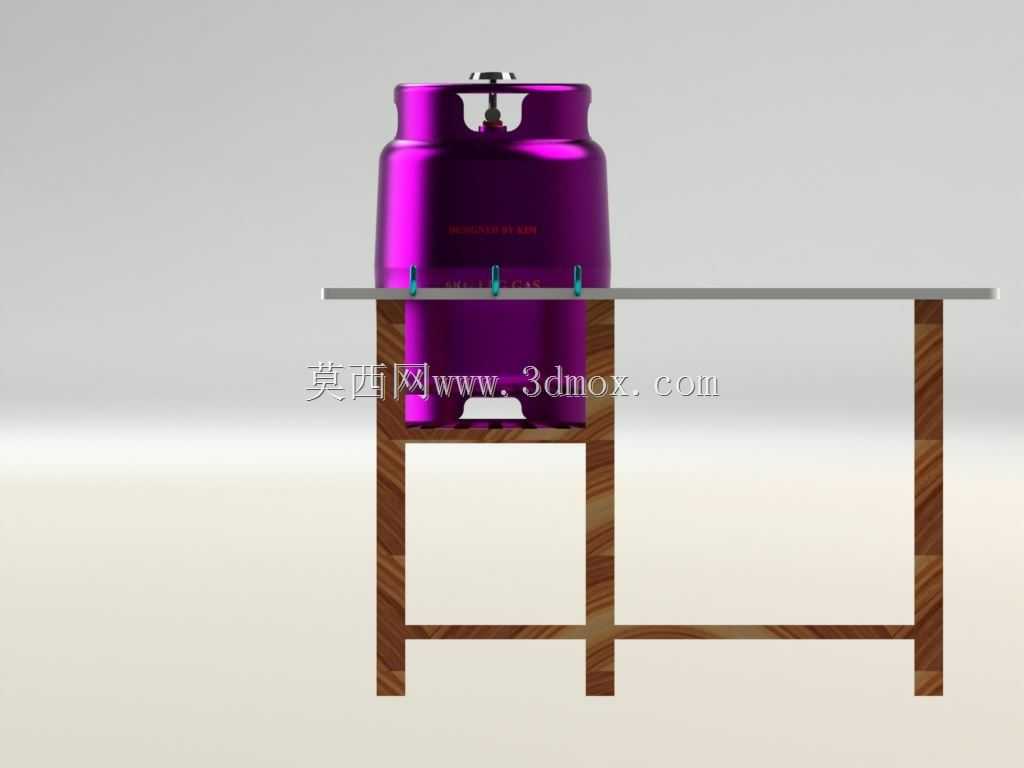

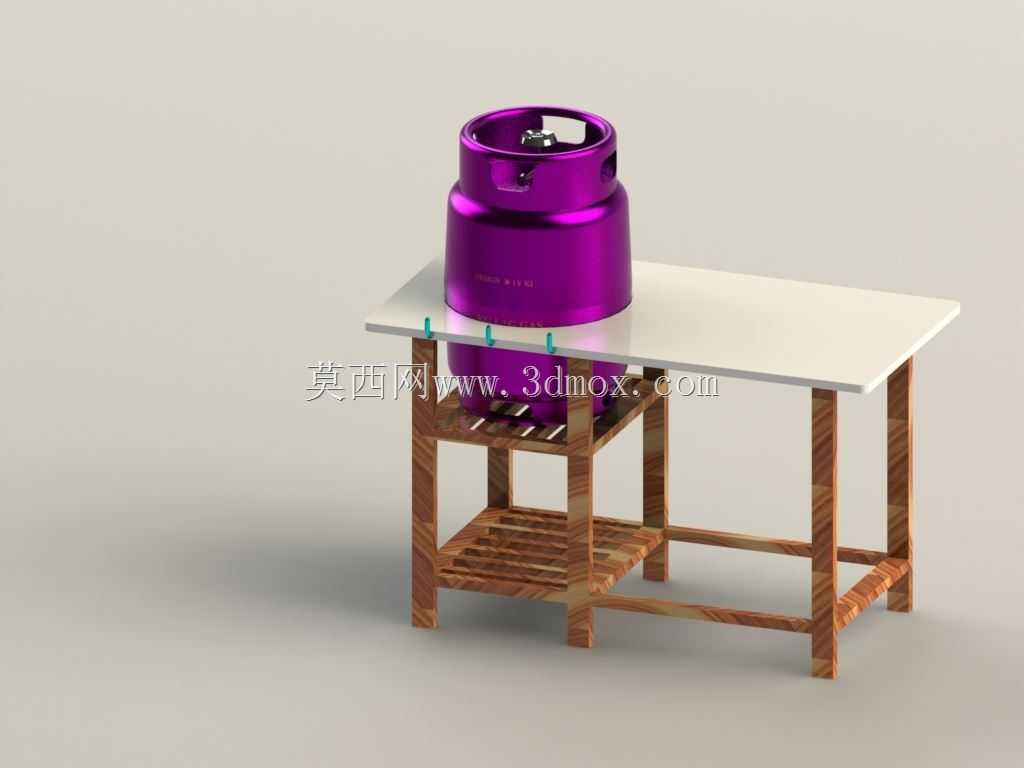

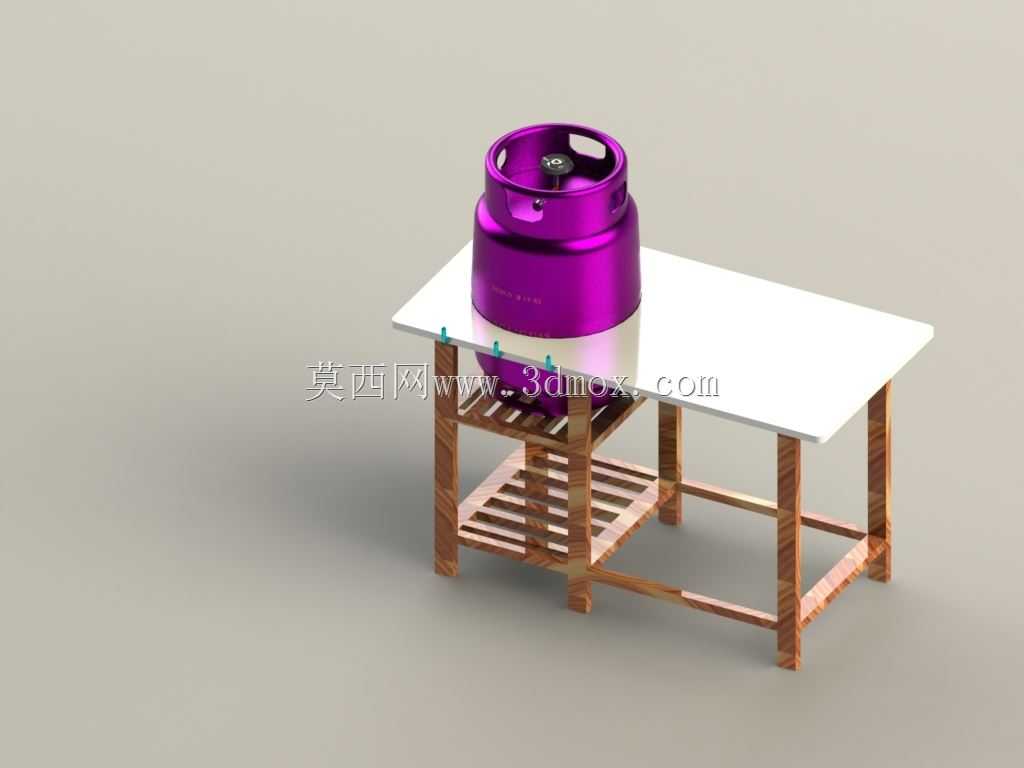

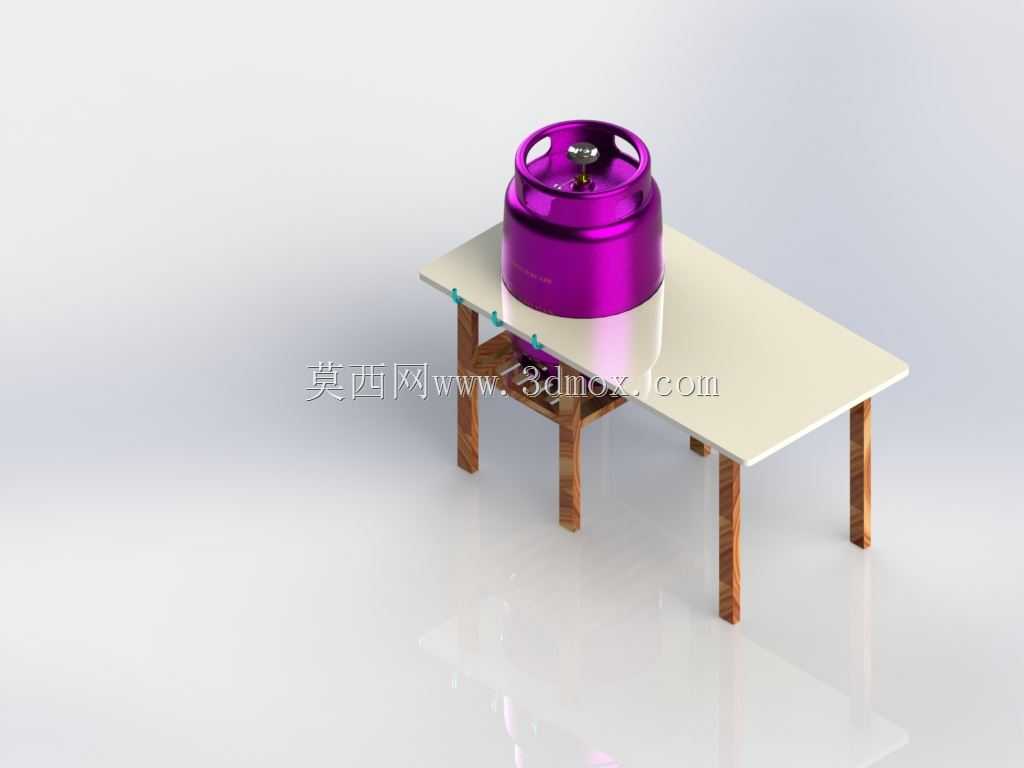

　　整体高度（含护罩）在500-560mm区间，既能够适配市面上绝大多数家用燃气灶、商用小型灶具的减压阀连接软管长度要求，也能放入常规的橱柜下方储物空间、流动餐车的气瓶固定舱内，瓶身底部的支撑边宽度经过优化，放置在平整地面时的支撑面直径足够，即使受到轻微的侧向碰撞也不容易倾倒。设计过程中充分考虑了日常使用的各类工况：钢瓶筒体的壁厚选取兼顾了承压能力与自重，空瓶重量控制在单人可搬运的范围内，满瓶状态下的总重量也不会超出普通成年人的搬运负荷；瓶身的曲面过渡没有尖锐棱角，搬运过程中不会剐蹭操作人员的衣物或者皮肤；护罩的高度刚好覆盖瓶阀的全部外露部分，即使钢瓶意外倾倒，瓶阀也不会直接撞击地面造成损坏。在实际使用场景中，这类钢瓶需要配合减压阀、

　　耐油燃气软管连接燃具，钢瓶的放置位置需要保持直立，设计时的重心位置经过校核，满瓶状态下的重心位于瓶身中下部，直立放置时的稳定性足够，正常使用过程中不会出现无故倾倒的问题。瓶身的结构也预留了足够的标识粘贴区域，环向的平整筒体部分可以粘贴充装标识、检验合格标识、安全警示标识，不会因为曲面弧度过大导致标识起翘脱落。从承压结构的设计逻辑来说，上下凸形封头的曲率半径经过优化，在额定工作压力下，封头位置的薄膜应力与筒体位置的应力水平基本保持一致，不会出现局部应力过高的问题，焊缝位置全部采用全焊透结构，焊接完成后需要经过整体热处理消除焊接残余应力，保证长期承压使用过程中的结构可靠性。日常充装作业时，钢瓶的提手结构也便于操作人员快速转移、对位，下封头的镂空结构可以在充装前检查瓶底是否存在腐蚀、凹陷等缺陷，避免带缺陷的钢瓶流入使用环节。针对户外流动使用的场景，钢瓶的外表面结构也适配常见的气瓶固定支架，支架的抱箍可以贴合瓶身的圆柱面，固定后不会出现滑动、松脱的问题，即使在移动餐车行驶过程中，钢瓶也能保持稳定固定，不会因为颠簸出现倾倒、移位的风险。
