皮带传动配套砂轮轮体结构设计

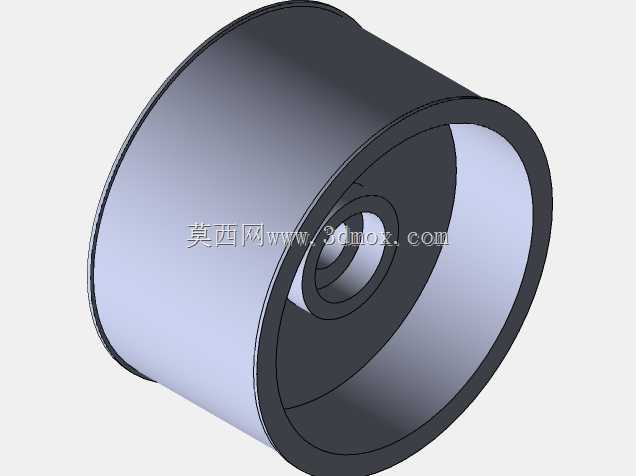

　　在小型砂带磨削设备、台式打磨工位以及便携修磨工装的结构搭建中，这类皮带砂轮轮体是核心的从动支撑部件，主要承担砂带张紧、传动导向以及磨削作业时的支撑反力传递作用，区别于重型磨床的刚性砂轮结构，这类轮体配合环形砂带使用，能适配曲面、窄边以及异形工件的修磨、去毛刺、抛光工序，常见于五金加工工位的手持打磨机架、小型刀具修磨设备以及DIY磨削工装的搭建场景。从结构设计逻辑来看，轮体采用单筒式中空结构，整体外圆为光滑圆柱面，没有额外的防滑凸棱，这一设计是为了适配平型砂带的安装需求，保证砂带运转过程中不会出现偏磨、跑偏的问题，外圆的圆柱度公差需要控制在合理范围内，避免砂带高速运转时出现轴向窜动。轮体两侧设计有内嵌的轴承安装腔，

　　单个腔体可容纳外径22毫米的标准滚动轴承，双轴承支撑的结构能大幅提升轮体运转时的径向稳定性，避免单侧悬臂支撑带来的运转晃动问题，尤其是在承受磨削侧向压力时，双轴承布局可以有效抵消径向载荷，减少轴承的偏磨损耗，延长轮体的维护周期。轮体中心设计有直径8毫米的通孔，该孔位既可以作为穿装固定轴的通道，也能在部分轻量化安装场景下作为定位销孔使用，安装时固定轴穿过两侧轴承内圈与中心孔，将轮体铰接在设备的支架上，轮体可绕固定轴自由转动，配合主动轮带动砂带完成循环运转。从安装边界来看，轮体的轴向宽度需要匹配常用砂带的宽度规格，两侧的轴承安装腔深度略大于轴承自身厚度，安装时轴承端面不会突出轮体侧面，避免轮体转动时与设备支架发生摩擦干涉，

　　轮体的外圆直径为2英寸，这个尺寸属于小型磨削轮的常用规格，既可以保证砂带弯曲半径不会过小导致砂带折损，也能控制整个磨削头的体积，适配狭小空间内的打磨作业需求。在实际工况中，这类轮体需要承受砂带张紧带来的持续径向压力，以及磨削时工件接触产生的交变载荷，因此结构设计时在轮体的筒壁厚度上做了平衡，既不会因为壁厚过薄导致受力变形，也不会因为壁厚过大增加整体重量，带来不必要的转动惯量，保证砂带启动、停转时的响应速度。轮体的内孔与轴承安装位采用同轴度设计，避免安装后出现转动偏心，导致砂带运转时出现跳动，影响磨削表面的平整度，轴承安装腔的内径与标准22毫米轴承外径采用过渡配合，既可以保证轴承安装后不会出现外圈跟转的问题，

　　也能方便后期维护时的轴承拆卸更换。这类轮体除了应用在常规的金属磨削工位，也可以适配木工打磨、塑料件去飞边等轻载磨削场景，不同场景下只需要更换对应粒度的砂带即可，不需要调整轮体的安装结构，通用性较强。在进行三维建模时，重点还原了轮体的中空腔体结构、两侧轴承位的台阶尺寸以及中心通孔的同轴度关系，所有安装位的尺寸都匹配标准件的规格，方便设计人员直接调用到对应的设备装配体中，不需要额外调整安装尺寸，也可以根据实际使用场景的载荷需求，对筒壁厚度、轴承位深度做参数化调整，适配不同宽度的砂带安装需求。
