集成传感功能的房屋造型监测装置外壳

　　这款外壳采用坡顶房屋的造型设计，整体结构围绕多类型环境传感元件的集成搭载需求展开，可直接通过3D打印工艺完成实体制作，适配户外小范围环境参数监测的部署场景。从结构布局来看，外壳内部预留了分层容纳空间，底层区域可固定电池供电模块，中层设置光电管安装位，上层预留温湿度传感元件的通风安装槽，侧面专门规划了WeMos控制板的固定卡位，所有内部安装位都做了限位凸台设计，装配时无需额外粘接辅助，元件卡入即可完成初步固定，减少现场装配的工序复杂度。外壳的坡顶结构并非单纯造型设计，倾斜的顶面可在户外部署时快速排走雨水，避免积水渗入内部电路区域，顶部突出的烟囱结构实际是传感元件的通风采样通道，通道内部做了挡雨折边，

　　既保证空气流通可让温湿度传感器接触外界真实环境，又能阻挡雨水顺着通道灌入壳体内部。房屋侧面开设的不同尺寸开窗，分别对应光电管的光线采集需求与控制板的接口外接需求，大尺寸开窗位置预留了透明盖板安装槽，可覆盖亚克力薄片实现透光同时密封，小尺寸开窗对应USB接口位置，无需打开壳体即可完成程序烧录与供电接线。底部延伸出的平板基座是安装固定边界，基座上预留了8个均匀分布的沉头安装孔，可通过自攻螺丝将整个装置固定在户外墙面、支架或者观测点位的平台上，基座与主体壳体为一体化结构，不存在拼接缝隙，可避免底部安装位置出现渗水问题。从实际应用场景出发，这类集成式外壳主要服务于小范围户外环境监测点位搭建，比如庭院微气候观测、建筑周边光照与温湿度数据采集、

　　小型农业种植区的环境参数跟踪，外壳将所有电子元件包裹在内，可阻挡户外扬尘、露水对电路的侵蚀，相比常规的方形工业外壳，房屋造型的外观更易融入周边建筑环境，不会在居民区或者景观区域部署时显得突兀。设计过程中针对3D打印的工艺特性做了专门优化，所有壳体壁厚统一设置为2mm，既保证打印完成后的结构强度，又不会过多消耗打印材料，所有内角位置都做了R2的圆角过渡，避免FDM打印过程中出现应力集中导致的层间开裂，外表面没有设置多余的凸起纹理，打印时无需添加过多支撑结构，打印完成后仅需简单去除底部支撑即可投入使用，大幅降低打印后的后处理工作量。内部的元件卡位尺寸都按照常用电子元件的标准外形做了公差预留，电池位适配常规18650电池盒的安装尺寸，

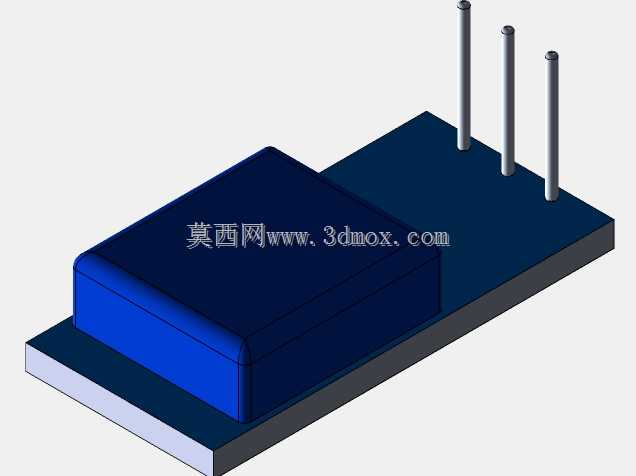

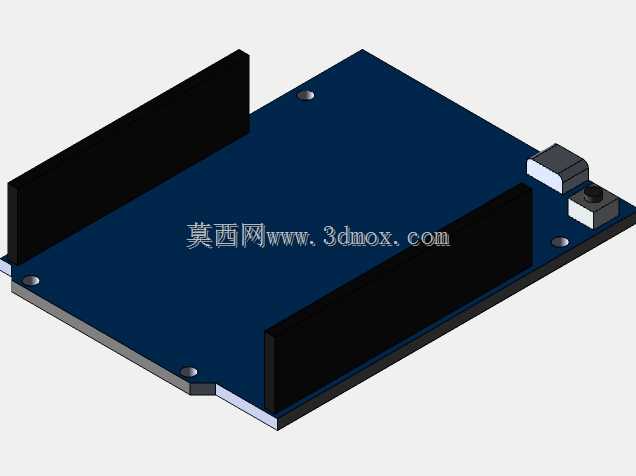

　　光电管卡位对应5mm直径直插光电管的外形，温湿度传感器位置预留了1510mm的安装平面，可兼容市面上多数常用的数字温湿度模块，WeMos板的卡位完全匹配开发板的安装孔位，可通过M2螺丝将控制板牢牢固定在壳体内壁，避免户外部署时受风吹震动导致元件移位。壳体的开合采用侧边卡扣式设计，上下壳体的拼接位置做了一圈止口结构，扣合后止口可形成迷宫式密封，减少水汽与灰尘进入内部的概率，日常维护时只需抠开侧边卡扣即可打开壳体更换电池或者调试元件，无需拧动多颗固定螺丝，适合非专业人员完成日常维护操作。从安装边界来看，整个壳体连同底部基座的占用平面尺寸不超过200150mm，整体高度控制在180mm以内，不会占用过多安装空间，哪怕是在狭窄的阳台栏杆或者墙面支架上都能完成固定部署。
