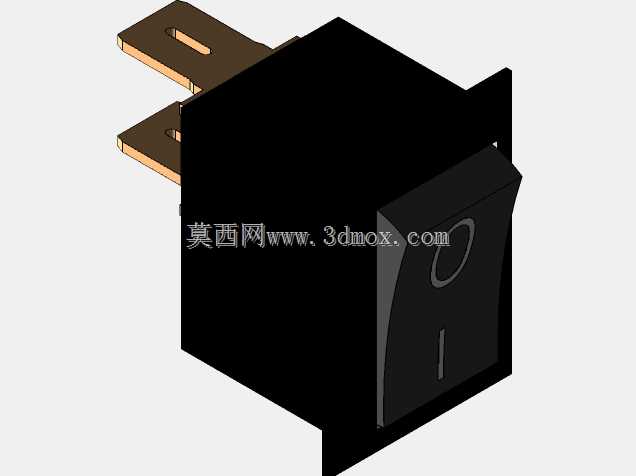

船型翘板电源开关三维结构设计

　　这款翘板式电源开关的三维结构，完全围绕低压电气控制场景的实际安装与使用需求搭建，日常在小型机电设备、工控机柜、家用小电器、电动工具的电源通断回路中都能见到这类元件的身影，作为回路中最直接的手动控制节点，它承担着负载端电源接通与分断的直接操作功能，操作时通过按压翘板两端实现触点状态切换，表面的O与I标识分别对应断开与接通的状态，操作人员无需额外培训就能通过标识快速判断当前回路通断状态，避免误操作带来的设备风险。

　　从结构设计逻辑来看，整个模型还原了产品的实际装配关系：主体外壳采用阻燃工程塑料的腔体结构，内部预留了触点组件、翘板传动件、复位弹簧的安装空间，外壳侧面的弹性卡耳是为面板嵌入式安装设计的，安装时不需要额外螺丝固定，直接将开关推入面板预留的安装孔内，卡耳在弹性作用下自动卡紧面板背面，就能完成快速装配，大幅提升生产线的装配效率。背部伸出的两个插片式接线端子采用标准接插尺寸，适配行业通用的6.3mm规格冷压插簧，接线时不需要焊接，直接将压接好导线的插簧推入端子就能完成电气连接，同时插片上的定位缺口可以防止插簧受外力拉扯脱落，保证接线的可靠性，避免长期使用中接触不良引发的发热问题。

　　设计过程中重点考量了操作手感与结构可靠性的平衡：翘板按键的摆动角度控制在合理区间，按压时的行程反馈清晰，不会出现行程过长操作费力或者行程过短容易误触的问题，按键与外壳之间的配合间隙控制在均匀范围内，既保证按键摆动顺畅无卡滞，又能避免灰尘、飞溅的液体从缝隙进入开关内部影响触点性能。外壳的外形尺寸完全适配行业通用的标准安装开孔，长宽高的边界尺寸严格控制在常规面板安装的允许范围内，不管是替换原有损坏的同规格开关，还是在新设备设计中选型使用，都不需要额外修改面板开孔尺寸，能直接适配现有安装位。

　　从安装边界来看，开关背部的端子伸出长度、端子之间的电气间隙都符合低压电器的安全规范要求，安装时背部预留的导线弯折空间不需要额外扩大，两个接线端子的极性标识清晰，装配时不会出现火线零线接反的问题。翘板表面的弧度设计贴合手指按压的接触角度，长期操作不会产生硌手的触感，外壳表面的哑光处理既避免强光下的反光干扰操作人员判断状态，也能减少日常使用中指纹、污渍的附着，长期使用后依然能清晰辨认表面的通断标识。整个结构没有多余的冗余设计，所有的结构特征都服务于实际安装、接线、操作的实际需求，每一处倒角、卡扣、间隙的设计都对应量产装配与现场使用中的实际痛点，比如外壳边角的小倒角是为了安装时顺利推入面板开孔，避免尖锐边角刮伤面板涂层；端子根部的加强筋是为了避免插簧插拔时端子受力断裂，提升产品的抗机械冲击能力。
