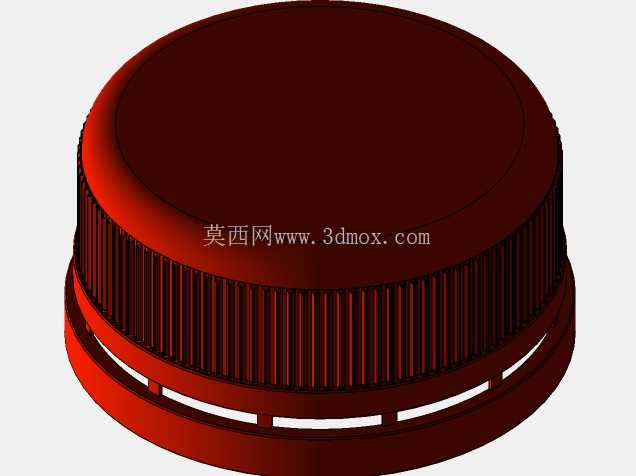

带防滑竖纹防盗结构塑料瓶盖设计

　　侧边的竖纹不是等距等深的简单凸起，每道竖纹的棱边都做了0.2mm的小圆角过渡，既避免注塑时尖角处应力集中导致的填充不足，也能让用户拧转时手指接触的位置没有尖锐刮手感，竖纹的深度控制在0.8mm，间距1.5mm，这个参数是经过多轮手感验证的：太浅的话手上有汗或者戴薄手套时容易打滑，太深的话注塑脱模时侧壁容易被模具拉伤，还会增加拧转时的硌手感。瓶盖下部的断开式连接桥就是常见的防盗环结构，这部分的设计核心是连接桥的断裂拉力控制，连接桥的厚度做0.3mm，宽度1mm，均匀分布8个断点，保证瓶盖首次拧转时连接桥能整齐断裂，不会出现部分连接没断导致防盗环跟着瓶盖一起旋出的情况，同时防盗环内侧设计了向内的倒扣卡筋，和瓶口的凸缘配合，瓶盖拧紧后倒扣卡在瓶口凸缘下方，未开启状态下无法直接拔出，只有拧断连接桥才能取下瓶盖，起到开封提示的作用。日常接触的瓶装饮品、日化用品、工业试剂容器上，这类带侧边竖纹的塑料瓶盖是应用最广的密封部件，很多刚接触结构设计的工程师容易把它当成简单的回转件，实际建模时要兼顾密封可靠性、用户拧转手感、生产脱模可行性、防盗结构有效性多个维度的要求，稍有疏漏就会出现批量生产后漏液、滑牙、用户拧不开或者防盗环断裂位置不对的问题。从结构细节来看，这款瓶盖的顶部做了微弧过渡的厚边设计，不是完全平整的平面，一方面是注塑成型时避免平面缩水凹陷，另一方面堆叠运输时能增加瓶盖之间的接触摩擦力，减少整垛包装箱内的瓶盖滑移磕碰。

　　瓶盖内侧的螺纹是标准的多头细牙螺纹，导程匹配对应瓶口的螺纹规格，螺纹起始端做了导向斜角，方便自动化灌装线上的旋盖头快速对准拧入，不会出现歪盖、滑牙的情况，螺纹顶部的密封面设计了一圈环形的密封筋，拧紧后密封筋紧紧压在瓶口的端面上，压缩量控制在0.4mm，既能保证常温下液体不渗漏，也能满足一定温度差下的密封要求，避免运输过程中热胀冷缩出现漏液。建模过程中要特别注意脱模斜度的设置，所有外侧壁的脱模斜度取1.5度，内侧螺纹和倒扣位置的斜度根据脱模方向做对应调整，防盗环的倒扣位置因为需要强脱，倒扣的高度不能超过0.5mm，不然注塑顶出时会把防盗环拉变形甚至拉断。

　　尺寸边界上，这款瓶盖适配常见的30mm口径标准瓶口，瓶盖整体外径32mm，总高度18mm，和瓶口的配合间隙控制在0.1mm，既不会因为间隙太小导致拧转卡顿，也不会因为间隙太大出现晃动密封不严的问题。实际应用场景里，这种结构的瓶盖可以适配饮用水、碳酸饮料、日化洗护用品、普通化学试剂等多种瓶装容器，只需要调整内侧密封筋的材质和厚度，就能满足不同内容物的密封要求，比如装碳酸饮料时可以增加密封筋的压缩量，配合瓶口的密封端面提升气密性，避免二氧化碳泄漏；装日化用品时可以在瓶盖内侧增加一片铝箔垫片，进一步提升密封阻隔性能。

　　很多新手建模时容易忽略瓶盖和旋盖设备的匹配性，这款瓶盖的顶部外圆做了1mm的倒角，自动化旋盖头抓持瓶盖时能顺利导入，不会出现卡盖的情况，侧边竖纹的位置距离瓶盖顶部有2mm的光面距离，刚好对应旋盖头的夹爪位置，夹爪抓持时不会压到竖纹导致外观刮伤，也能保证足够的抓持摩擦力，旋盖时不会出现打滑拧不紧的问题。另外瓶盖底部的防盗环外圆比瓶盖主体小0.5mm，装箱时多个瓶盖堆叠不会出现防盗环互相卡滞的情况，自动化上料时能顺利通过料道排序，不会出现卡料堵料的问题，这部分细节如果没考虑到，哪怕单个瓶盖的结构没问题，到了量产灌装线上也会频繁出故障，影响生产效率。
