适配10mm光轴的法兰式直线运动支撑座

　　这款支撑结构主要面向小行程直线运动机构的轴端固定需求，常见于桌面级自动化送料模组、小型检测设备的滑移导向单元、3D打印运动副改造、教学实验台的轴系搭建场景，用来承担光轴的径向载荷，限制光轴的轴向窜动，保证直线运动过程中轴的同轴度与运行平稳性。从结构设计来看，整体采用方形法兰安装形式，安装面预留四个沉头螺栓过孔，可直接通过内六角螺栓固定在设备安装基板上，安装孔位对称分布，能抵消运动过程中产生的侧向倾覆力矩，避免支撑座受偏载出现松动。支撑主体采用分体式夹紧结构，中间开设适配10mm直径光轴的通孔，侧面设置锁紧螺钉位，安装时可先将光轴穿入通孔调整到合适轴向位置，再拧紧锁紧螺钉实现轴的抱紧固定，这种设计相比过盈压装的结构，安装调整更灵活，

　　后期维护拆卸也更方便，不需要额外的压装工具就能完成轴的拆装更换。考虑到面向3D打印加工的适配性，整体结构没有设计细小的薄壁悬臂，所有受力部位的壁厚都做了均匀加厚处理，夹紧位置的开槽宽度预留了打印耗材的收缩余量，避免打印后出现夹紧间隙过大或者孔位收缩无法穿轴的问题，安装孔的沉头深度也适配常用的M3内六角螺栓尺寸，不需要二次扩孔就能直接装配。从安装边界来看，法兰安装面的外形尺寸控制在紧凑范围内，不会占用过多的设备安装空间，支撑座突出安装面的高度经过优化，既保证了轴孔位置有足够的抱紧长度来分散夹紧应力，避免光轴被夹伤或者出现应力集中断裂的问题，也不会因为突出高度过高导致运动部件运行时出现干涉。在实际使用场景中，这类支撑座通常成对使用，

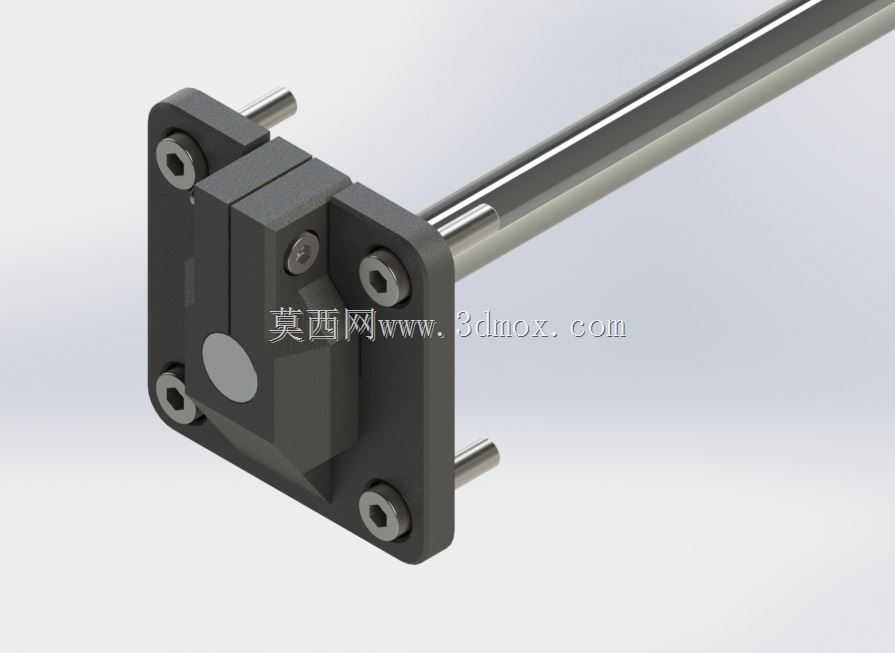

　　分别固定在光轴的两端，搭配直线轴承或者自润滑滑套实现滑动部件的直线往复运动，相比一体式的长支撑座，分体式的法兰支撑可以根据实际的行程需求灵活调整两个支撑座之间的安装间距，适配不同长度的光轴使用，不需要针对不同行程单独定制支撑结构。结构的受力路径设计也经过考量，光轴承受的径向载荷会通过轴孔内壁传递到支撑座主体，再通过四个安装螺栓均匀分散到设备基板上，不会出现局部应力集中的问题，即使是采用PLA这类强度不算特别高的3D打印耗材制作，也能满足轻载运动场景的使用需求。支撑座的导向轴孔与法兰安装面设计了严格的垂直公差要求，建模时保证孔的轴线与安装面的垂直度在合理范围内，避免安装后光轴出现倾斜，导致滑动部件运行卡顿、磨损加剧的问题。

　　侧面的锁紧螺钉孔采用标准螺纹规格建模，可直接适配常用的机米螺丝，不需要额外攻丝就能实现锁紧功能，对于3D打印制作的场景，也可以根据使用的耗材特性调整螺纹的啮合长度，保证锁紧力足够的同时不会出现滑牙问题。整体结构没有复杂的曲面特征，所有特征都是常规的拉伸、切除、打孔操作，不管是采用机加工方式制作还是3D打印制作，都能很方便地完成加工，不需要特殊的工装夹具，加工成本可控，适合小批量定制或者个人DIY项目使用。在设备选型搭配时，这款支撑座可以直接适配市面上标准的10mm直径镀铬光轴，不需要对轴做二次加工，搭配对应的直线轴承就能搭建出完整的直线导向单元，广泛用在各类轻载、低速的直线运动场景中，比如小型物料推送机构、摄像头滑移检测架、激光雕刻机的Z轴支撑、桌面机械手的导向轴固定等场景，能够满足这类场景对轴支撑的刚性、安装便捷性的要求。
