RC驱动喷射器结构设计三维数模

　　这款RC驱动喷射器的结构设计，核心围绕小型流体输送场景的实际使用需求展开，在做结构排布时最先考虑的是安装端的适配性，底部的L型安装支座预留了四个螺栓过孔，孔位间距按照小型实验台架、模型动力系统的常用安装基准设置，安装面做了0.2mm的平面度公差要求，避免安装后出现应力集中导致的壳体变形。喷射器的主体流道采用渐缩过渡结构，从进气端到喷嘴出口的截面收缩比经过反复校核，能够在RC级别的驱动压力下实现稳定的流体加速效果，流道内壁做了顺滑过渡处理，没有直角拐点，尽可能降低流体在腔体内的沿程阻力损失，减少紊流带来的效率损耗。

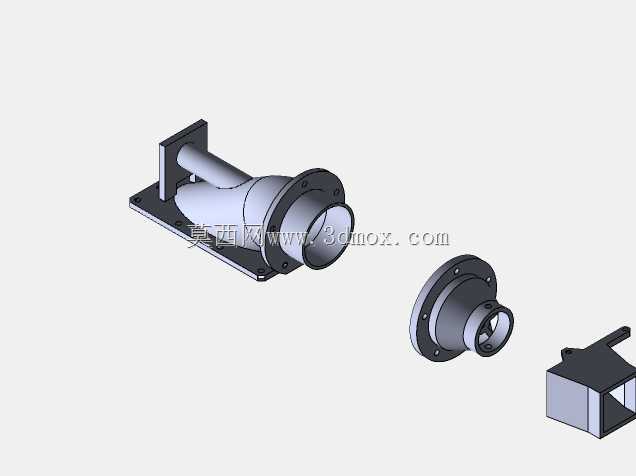

　　出口端的连接法兰采用标准圆形法兰结构，法兰端面均布四个螺栓安装孔，能够直接对接同规格的外接管路或者扩展喷口，法兰与主体壳体的衔接处做了加厚处理，避免长期受流体压力或者安装锁紧力作用出现根部开裂的问题。拆分式的结构设计把整个部件分为主体壳体、出口法兰、安装支座三个独立可拆分的零件，每个零件的配合面都设置了定位止口，装配时不需要额外做对位调整，就能保证各零件的同轴度符合设计要求，止口处预留了密封件的安装槽位，可以根据实际输送介质的特性加装O型密封圈，避免出现流体泄漏的问题。

　　在实际应用场景中，这类RC驱动喷射器既可以用于小型模型动力系统的喷气推进单元，也可以作为小型实验装置里的流体引射部件，用来实现低压流体的输送或者混合。设计时特意控制了整体的外形尺寸，主体部分的最大外径没有超出安装支座的边界范围，安装时不会和周边的其他结构件产生干涉，整体的重心落在安装支座的支撑范围内，即使在有振动的使用工况下，也能保持固定的稳定性，不会出现长期使用后安装松动的问题。

　　从结构强度的角度考虑，壳体的壁厚按照常用的工程塑料或者铝合金加工工艺设置，既不会因为壁厚过薄导致受压变形，也不会因为壁厚过大增加不必要的整体重量，符合RC类设备对部件轻量化的要求。安装支座的立板和底板之间做了三角加强筋结构，筋板的厚度和主体壁厚保持一致，在不额外增加过多重量的前提下，大幅提升支座的抗弯折能力，即使安装时螺栓锁紧力稍大，也不会出现立板变形偏移的问题。喷嘴出口的端面做了倒角处理，既可以避免加工后锐边划伤人手，也能减少出口处的流体边缘扰动，让喷出的流体束更加集中，提升喷射效率。

　　整个模型的结构拆分完全符合实际加工的工艺要求，没有出现无法脱模或者无法加工的倒扣结构，不管是采用3D打印做原型验证，还是采用机加工做金属材质的成品件，都不需要额外做复杂的工装夹具，能够直接按照数模进行生产。各零件之间的配合公差按照小间隙配合设置，装配后不会出现松动晃荡的情况，也不会因为公差过紧导致装配困难，对于需要经常拆装维护的使用场景来说，这种配合精度能够兼顾装配便捷性和使用稳定性。流道的渐缩段曲线采用多段圆弧拟合而成，加工时可以直接通过数控设备走刀成型，不需要做后续的大量打磨处理，内壁的粗糙度要求设置为Ra1.6，能够满足流体高速通过时的顺滑度要求，减少阻力损耗。
