适配iPhone4s的基础款3D打印手机保护壳

　　这款手机保护壳的设计初衷，是作为FDM熔融沉积成型3D打印机的公差验证测试件，同时也可直接作为日常使用的手机防护配件。从实际应用场景来看，这类测试件在桌面级3D打印设备的校准环节使用率极高，不少个人玩家、创客空间以及小型3D打印服务站点，在完成设备调平、挤出量校准、步进电机参数整定后，都会优先打印这类带有精密配合特征的薄壁件，来验证设备实际成型精度是否满足日常使用要求，相比单纯的公差测试方块，带实际装配需求的手机壳更能反映设备在真实使用场景下的成型表现。

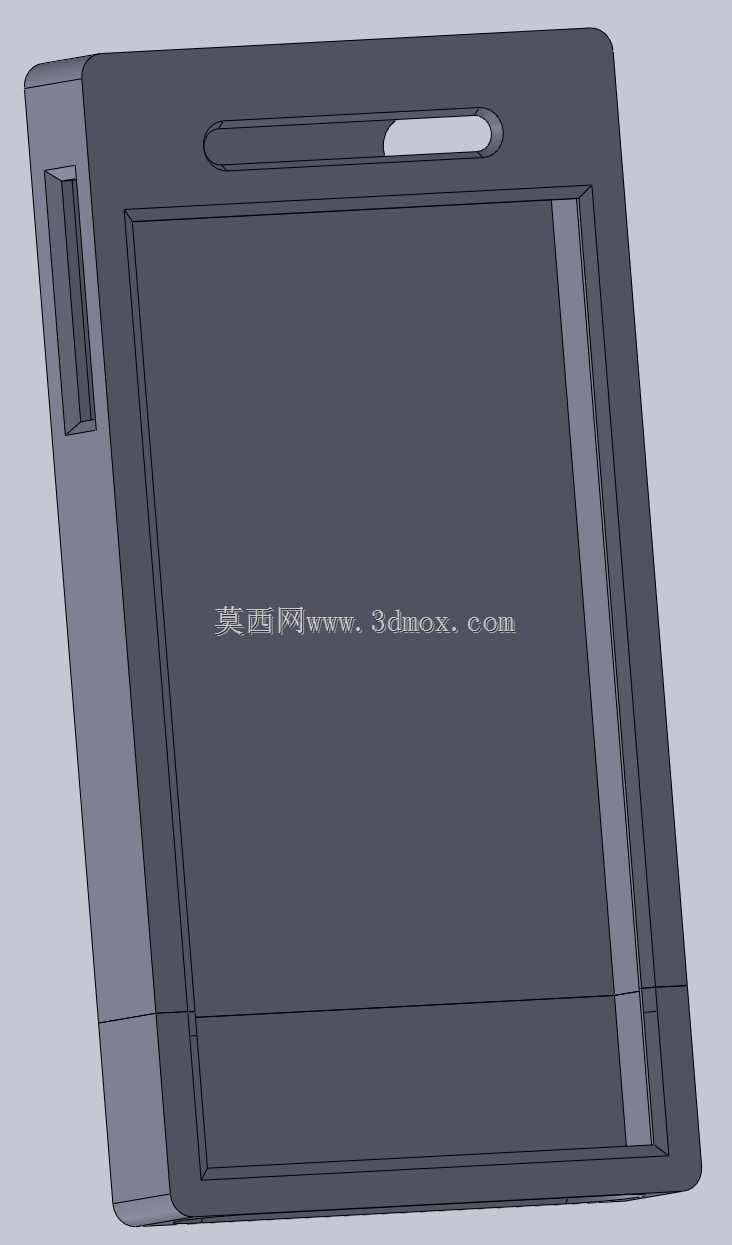

　　设计过程中首先要匹配iPhone4s的整机外形边界，这款经典机型的整机外轮廓为带微弧倒角的长方体，侧边分布有静音拨杆、音量按键、SIM卡槽、电源按键、3.5mm耳机接口、30pin数据接口以及扬声器出声孔，背部上方设有后置摄像头与闪光灯模组，顶部预留有降噪麦克风开孔。壳体采用全包式结构设计，内壁与手机外轮廓之间预留0.15-0.2mm的装配间隙，这个间隙量是经过大量桌面级3D打印机实际打印验证的，既不会因为间隙过小导致壳体无法顺利套入手机，也不会因为间隙过大造成装机后松旷晃动，日常使用中不会出现壳体滑脱的问题。

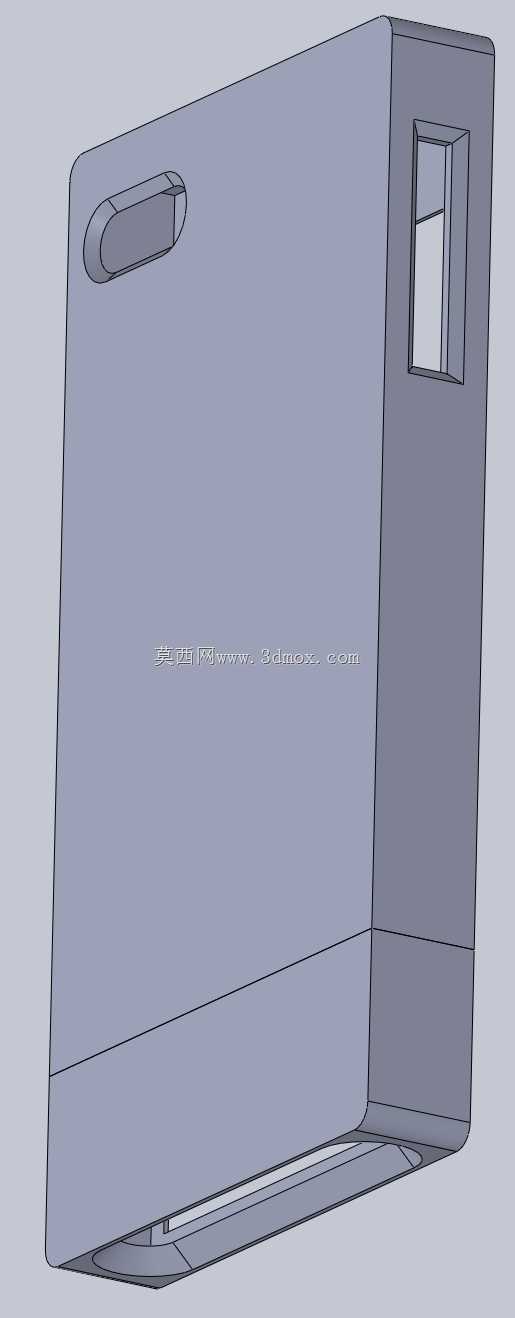

　　壳体主体壁厚设置为1.5mm，这个厚度兼顾了结构强度与打印效率，使用PLA材料打印时，1.5mm壁厚可以提供足够的抗冲击能力，日常桌面高度跌落时能够有效吸收冲击能量，避免手机边框直接磕碰受损，同时这个厚度不会让打印件显得过于臃肿，装机后握持手感接近裸机状态。侧边的按键位置采用一体化半镂空设计，没有做单独的分体按键，既简化了打印流程，不需要额外打印装配零件，也能保证按键的反馈手感，按压时不会出现卡滞问题。背部的摄像头开孔位置严格对齐真机镜头模组位置，开孔边缘做0.3mm的倒角处理，避免打印过程中出现层间开裂，同时也不会刮花镜头周边的玻璃面板。

　　从设计思路上看，这款壳体没有做多余的装饰性结构，整体造型简洁平直，所有的转角位置都采用R2以上的圆角过渡，一方面是避免3D打印过程中出现尖角翘曲的问题，另一方面也能提升日常握持的舒适度，不会有硌手的棱角。壳体顶部和底部的接口开孔采用通槽式设计，不需要精准对位每个细小的出声孔位，既降低了建模复杂度，也能保证接口的通用性，即使是带有轻微尺寸偏差的打印件，也不会出现接口被遮挡无法使用的问题。

　　在实际打印测试中，这款模型可以很好地检验设备的XY轴定位精度、Z轴层厚一致性以及薄壁打印能力，如果设备挤出量偏大，会出现壳体内径偏小无法装机的问题；如果挤出量不足，会出现壳体结构松散强度不足的问题；如果XY轴步进参数存在偏差，会出现侧边按键位置偏移、开孔错位的问题。通过打印这个模型，可以快速定位设备存在的参数问题，完成校准后再打印其他精密装配零件，就能大幅降低打印失败率。

　　作为日常使用的手机保护壳，这款基础款结构也具备足够的扩展空间，使用者可以根据自身需求在背部添加个性化的浮雕图案、磁吸安装结构或者挂绳孔位，基础模型的壁厚预留了足够的修改余量，不需要重新调整整体装配尺寸，只需要在背部表面添加特征即可完成个性化修改。壳体的边缘做了0.5mm的高出屏幕设计，手机正面朝下放置在桌面时，屏幕不会直接接触桌面，能够避免屏幕表面被硬物刮花，日常使用中的防护性完全满足需求。
