桌面级原型FDM熔融沉积3D打印机结构

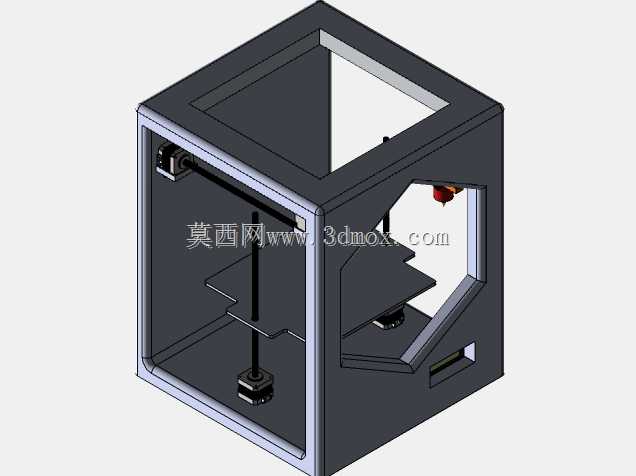

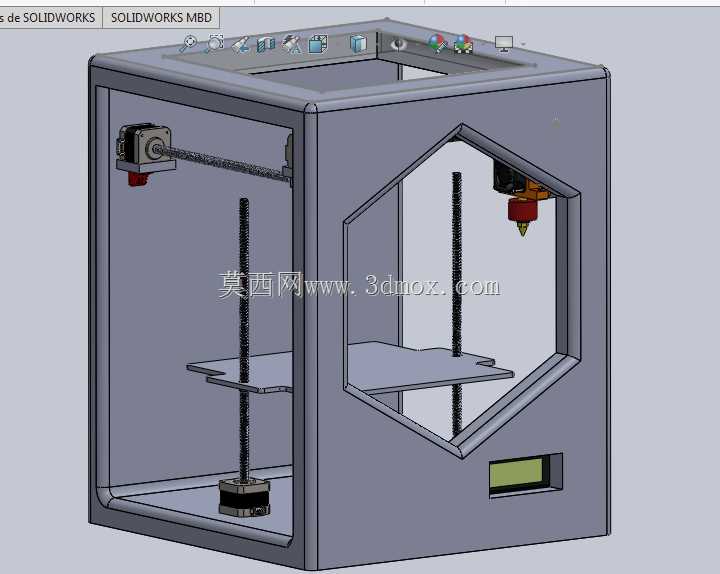

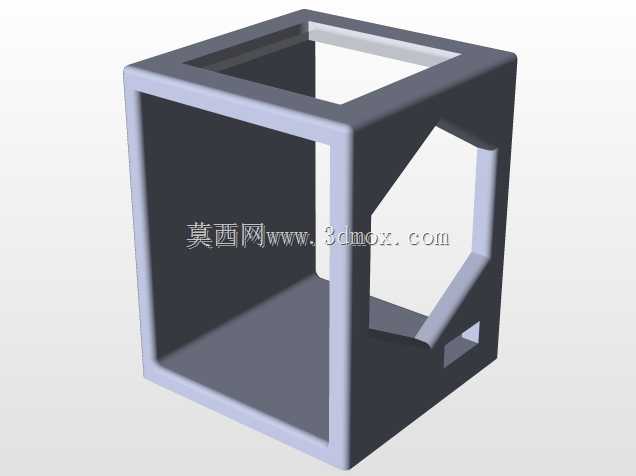

　　这套桌面级FDM结构的成型设备，核心定位是面向校园项目验证、小型创客工坊的小尺寸零件快速打样场景，日常可覆盖PLA、PETG等常规熔融耗材的成型需求，能够完成结构验证件、教学演示件、小型创意零件的实体输出，不需要配套工业级设备的复杂外围供气、恒温防护设施，普通桌面台面即可完成部署。从结构布局来看，整机采用封闭框式钣金机架设计，正前方开设八边形观察操作开口，既可以减少成型过程中外界气流对喷头挤出耗材冷却速率的干扰，降低成型件翘边风险，也能通过开口直观观察成型进度，方便中途对打印平台进行微调操作。机架内部采用双Z轴丝杆传动布局，两根竖直丝杆分别布置在腔体左右两侧，配合底部的步进电机驱动，带动成型平台沿竖直方向做精准升降运动，

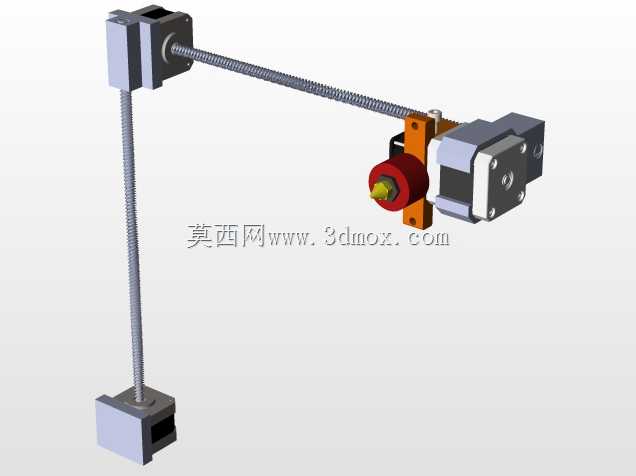

　　相比单Z轴悬臂结构，双Z轴布局可以大幅降低平台升降过程中的倾斜偏差，保证平台全程水平度稳定，避免大尺寸成型件出现层纹偏移、底层粘接不牢的问题。X轴传动组件布置在腔体顶部横梁位置，采用同步带带动挤出喷头组件做水平横向移动，配合Y轴方向的运动配合，实现喷头在XY平面内的全行程覆盖，喷头组件预留了挤出机、散热风扇、加热块的安装位，可适配常规的E3D系列喷头组件，能够实现0.4mm直径喷嘴的常规耗材挤出，满足0.1-0.3mm层厚的成型精度要求。成型平台采用平板式结构，预留了加热床的安装空间，平台表面可粘贴美纹纸、PEI贴膜等辅助粘接介质，保证首层耗材能够牢固附着在平台表面，减少打印过程中零件脱落的概率。机架正面下方预留了显示屏的安装槽位，

　　可配套常规的LCD控制屏，实现脱机打印操作、参数实时调整、打印进度查看等功能，不需要全程连接电脑即可完成打印作业。从安装边界来看，整机外轮廓为规整立方体结构，所有运动部件均布置在机架内部，外部无突出的传动结构，部署时只需要预留后方线材走线空间、前方操作空间即可，不需要额外预留侧面的运动避让空间，对桌面占用面积的控制较为友好，适合空间有限的教学实验室、个人创客工位使用。设计过程中优先考虑了结构的易装配性，所有钣金框架的连接位均预留了标准螺丝孔位，传动部件的安装座都设计了定位止口，装配时不需要复杂的专用工装，依靠常规内六角扳手即可完成整机组装，后期维护时也可以快速拆卸更换磨损的同步带、丝杆螺母等易损件。这套结构没有包含LCD控制模块、

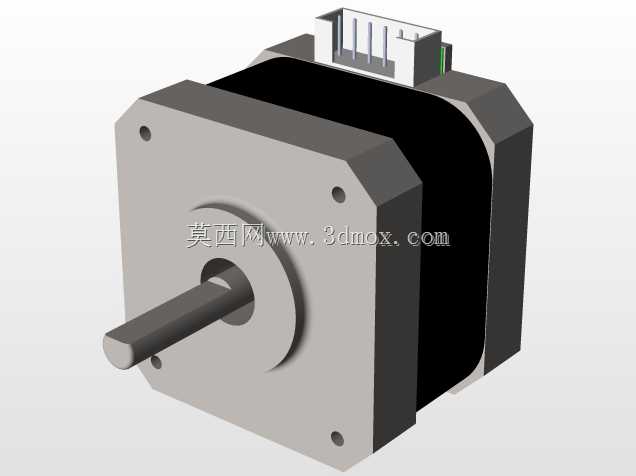

　　挤出机组件、步进电机等标准外购件，设计时直接采用市面通用标准件的安装尺寸，使用者可以根据自身的成本预算、精度需求灵活选配对应参数的外购部件，不需要对主体框架结构做二次修改，大幅降低了原型机的制作门槛。在实际使用场景中，这类小型桌面设备既可以用于机械设计课程的教学演示，帮助学生直观理解增材制造的层积成型原理，也可以用于小型研发团队的结构件快速验证，缩短设计迭代周期，不需要等待外部加工的长周期交付，在创意设计、手工制作、教学实训等场景都有较高的实用价值。整机的运动行程设计覆盖了常规小型零件的成型尺寸需求，能够满足绝大多数教学验证、创意制作的零件尺寸要求，框架的钣金厚度选型兼顾了结构刚性与整机重量，既不会因为机架刚性不足导致运动过程中产生共振影响成型精度，也不会因为整机过重导致搬运部署不便。
