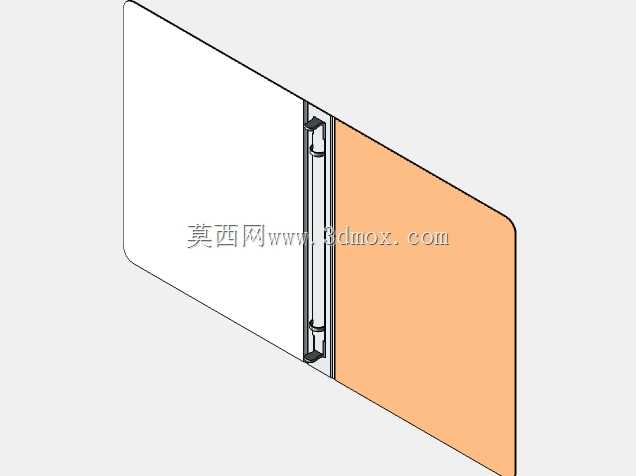

板材拼接用长型合页连接结构设计

　　不会出现普通小合页安装后缝隙过大、边缘错位的问题。从功能特性上看，这款合页的开合角度可以达到0-180度，转轴内部的配合间隙做了严格控制，径向窜动量不超过0.2mm，开合过程中没有明显的旷量，也不会出现转动卡顿的情况，因为合页的整体长度和板件的拼接边长度做了匹配，长条形的结构可以让两块板的受力均匀分布在整条拼接边上，不像单点式小合页那样容易因为受力集中导致板件边缘开裂，尤其是在展板拼接、大型文件夹装订这类需要频繁开合、板件本身材质偏脆的场景里，这种长型合页的结构优势会更明显。设计思路上，没有采用传统合页的多段式页片拼接结构，而是把两个页片做成了和板件贴合的整长型结构，页片的厚度控制在1.2mm，既保证了安装后的结构强度，在日常的箱体结构、展示展板、小型设备防护门的设计场景里，经常会遇到两块平板需要实现单侧铰接开合的需求，这类场景对连接件的要求往往不是高负载的重型铰链，而是要兼顾安装平整度、开合顺畅度、外露面简洁度的薄型连接结构，这次的长型合页结构就是针对这类场景做的适配设计。先从实际安装边界说起，这款合页适配的是厚度在15-20mm之间的平板构件，不管是密度板、亚克力板还是薄铝板，只要板件边缘做了平直裁切，不需要额外开复杂的沉槽，只需要在对应安装位预钻直径3mm的导向孔，就可以用自攻螺丝完成合页的固定，合页的转轴部分做了内嵌式设计，安装完成后转轴不会突出板件的拼接平面，两块板闭合的时候拼接缝隙可以控制在0.5mm以内，

　　又不会因为页片过厚导致板件贴合面出现凸起，转轴部分采用了穿轴式设计，轴体和页片的卷边配合公差选了H7/g6的间隙配合，既保证转动灵活，又不会出现轴体松脱的情况，页片上的安装孔做了沉头设计，螺丝固定后螺丝头可以完全埋入页片表面，不会突出影响板件的开合动作。实际应用的时候，除了常见的展板、文件夹装订，还可以用在小型设备的检修门、木质收纳盒的开合连接、展示道具的活动拼接结构上，比如展会用的可拆卸展示展板，用这款合页连接的话，运输的时候可以把展板对折，减少运输占用的空间，现场安装的时候不需要额外的拼接配件，直接展开就可以使用，因为合页的转动阻尼做的适中，展开后板件可以保持在固定的角度，不会因为轻微的晃动就出现弯折。

　　另外在设计的时候也考虑了不同材质板件的适配性，页片的贴合面做了细微的防滑压纹，固定后即使板件表面比较光滑，也不会出现合页移位的情况，合页的两端做了圆弧收边处理，没有尖锐的棱角，安装和使用过程中不会划伤操作人员或者板件表面，针对户外使用的场景，结构上也预留了防锈处理的余量，不管是做镀锌还是喷塑处理，都不会影响转轴的转动灵活性。很多结构设计人员在做平板类铰接结构的时候，容易陷入选标准合页的思维定式，往往会选多个小合页沿拼接边排布，但是这种方式需要逐个调整合页的同轴度，一旦其中一个合页的安装位置有偏差，就会导致整个开合结构卡顿，甚至出现板件变形的问题，而这种整长型的合页结构，本身转轴是一体加工的，同轴度可以得到很好的保证，

　　安装的时候只需要对齐两个页片和板件的边缘，就可以一次性完成固定，不需要反复调整位置，能大幅减少现场安装的调试时间。从受力角度分析，整长合页的受力是沿整条拼接边线性分布的，在板件开合的时候，每个位置的受力都比较均匀，不会像多点布置的小合页那样，受力集中在几个固定点上，长期使用后容易出现合页松动、板件连接孔开裂的问题，尤其是对于幅面较大的薄板构件，这种线性受力的结构可以有效提升连接结构的使用寿命，减少后期维护的成本。在做三维建模的时候，也充分考虑了加工工艺的可行性，页片部分采用冲压成型就可以批量生产，卷边的尺寸和轴体的直径做了匹配，冲压后不需要额外做二次机加工就可以完成装配，安装孔的位置和间距也符合常规五金件的安装规范，不需要定制特殊的安装工具，用普通的十字螺丝刀就可以完成全部安装操作，不管是批量生产的设备配套，还是零散的手工制作场景，都有很好的适配性。
