嵌入式暗装冰箱柜门拉手结构设计

　　这款暗装式拉手主要应用于商用冷藏柜、嵌入式家用冰箱、恒温试验箱等带密封门体的制冷、温控设备上，区别于外凸式明装拉手，其嵌入式安装的结构不会在门体外侧形成突出结构，既可以避免人员通行时的磕碰风险，也能适配嵌入式厨电的一体化平整外观需求，在窄通道后厨、嵌入式家装场景下的适配性远高于常规外凸拉手。从实际使用场景来看，这类拉手需要承受日常开关门的反复拉拽载荷，尤其是商用冷柜的门体带有磁吸密封条，开门瞬间需要克服较大的磁吸附力，因此结构设计上首先要保证安装后的连接强度。该拉手主体采用长条形一体化结构，整体做了圆角过渡处理，没有尖锐棱角，握持区域做了内凹的弧形掏空，手指伸入后可以获得足够的施力空间，拉拽时受力方向与门体开启方向平行，

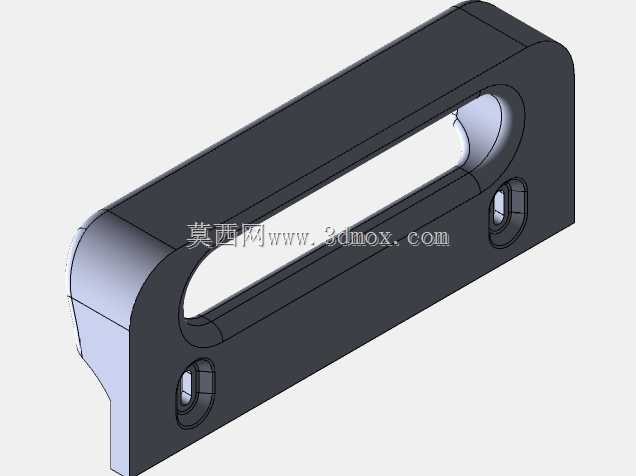

　　不会出现打滑脱手的情况。设计时首先确定了安装边界：拉手整体嵌入门体预先铣出的安装槽内，仅握持面与门体外表面基本齐平，两端设置的沉头安装孔位，可直接通过螺丝从正面将拉手固定在门体内衬的加强板上，安装孔做了沉台设计，螺丝锁紧后头部不会突出于拉手表面，避免刮手或者勾挂物品。考虑到制冷设备的使用环境多存在低温、凝露的情况，拉手的握持内槽边缘做了圆弧导角，没有卫生死角，日常擦拭清洁时可以很方便地擦去槽内的凝露积水或者污渍，不会积存污垢。结构壁厚设计上，主体受力区域的壁厚做了均匀加厚处理，避免长期反复受力出现应力断裂，两端安装位的周边做了局部加强筋结构，将螺丝锁紧的压力均匀分散到拉手与门体的接触面上，

　　不会因为局部压力过大压坏门体的发泡层或者装饰面板。从安装适配性来看，这款拉手的安装孔距做了标准化设计，可以适配市面上多数同规格嵌入式冷柜、冰箱的门体预留安装位，替换旧件时不需要重新在门体上打孔，直接对齐原有孔位锁紧螺丝即可完成安装。握持区域的掏空深度经过反复验证，既保证了足够的手指伸入空间，又不会因为掏空过深导致拉手整体厚度过大，占用过多门体内部的发泡保温层空间，不会影响门体的保温密封性能。拉手的外轮廓边缘做了微小的倒角处理，嵌入安装槽后可以和门体表面形成均匀的拼接缝隙，不会出现边缘卡滞或者突出的问题，外观整体性更强。在受力模拟验证中，针对拉手的握持区域施加垂直于门体方向的额定拉拽力，反复加载数万次后，拉手主体没有出现形变、

　　开裂的情况，安装孔位也没有出现滑丝、松动的问题，完全可以满足设备全生命周期的使用需求。不同于塑料材质的薄款拉手，该结构的刚性更强，低温环境下不会因为材料变脆出现断裂问题，表面做了哑光磨砂处理，凝露状态下也能保持足够的摩擦力，开门施力时不会打滑。
