早期吉普切诺基XJ售后3D打印尾灯结构设计

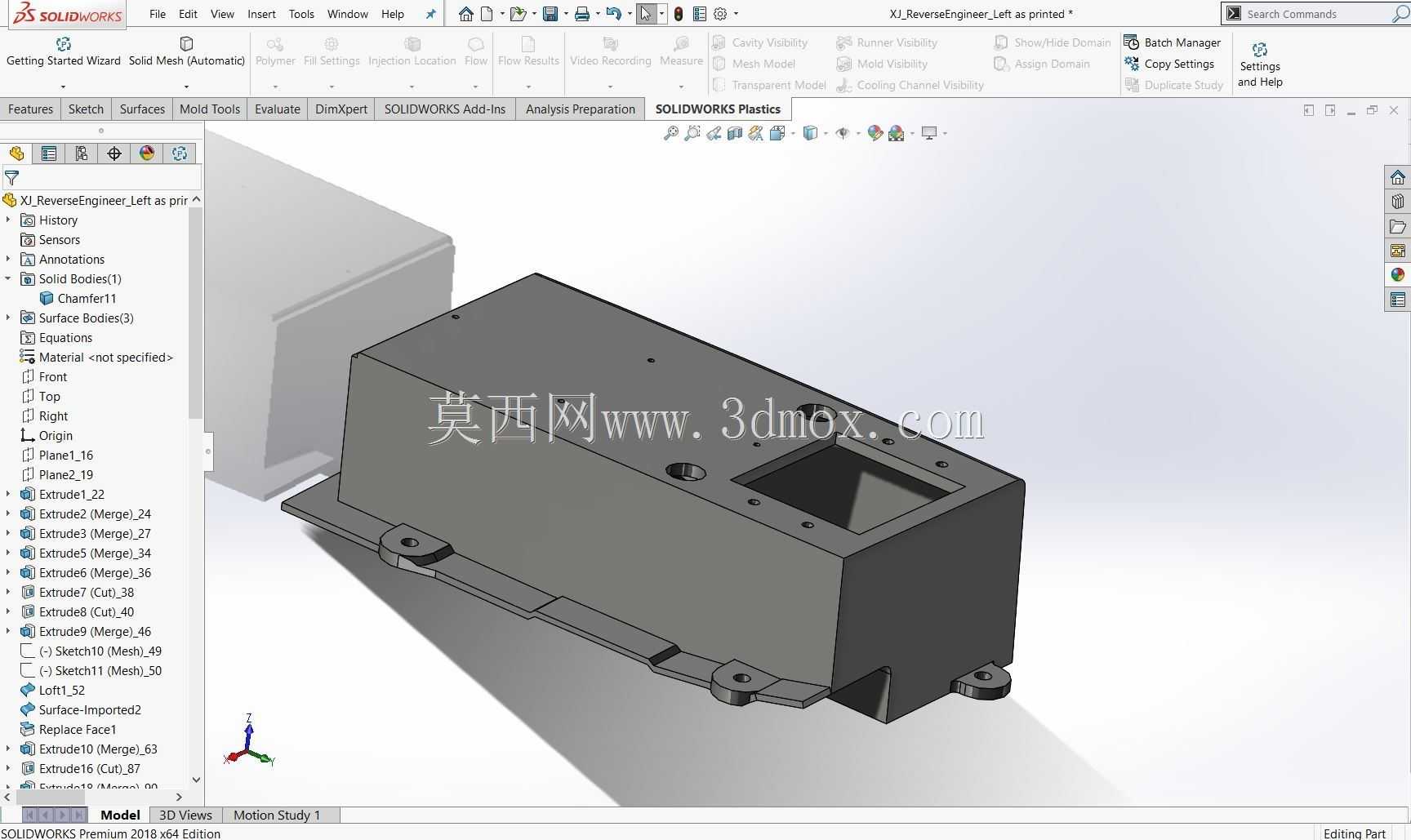

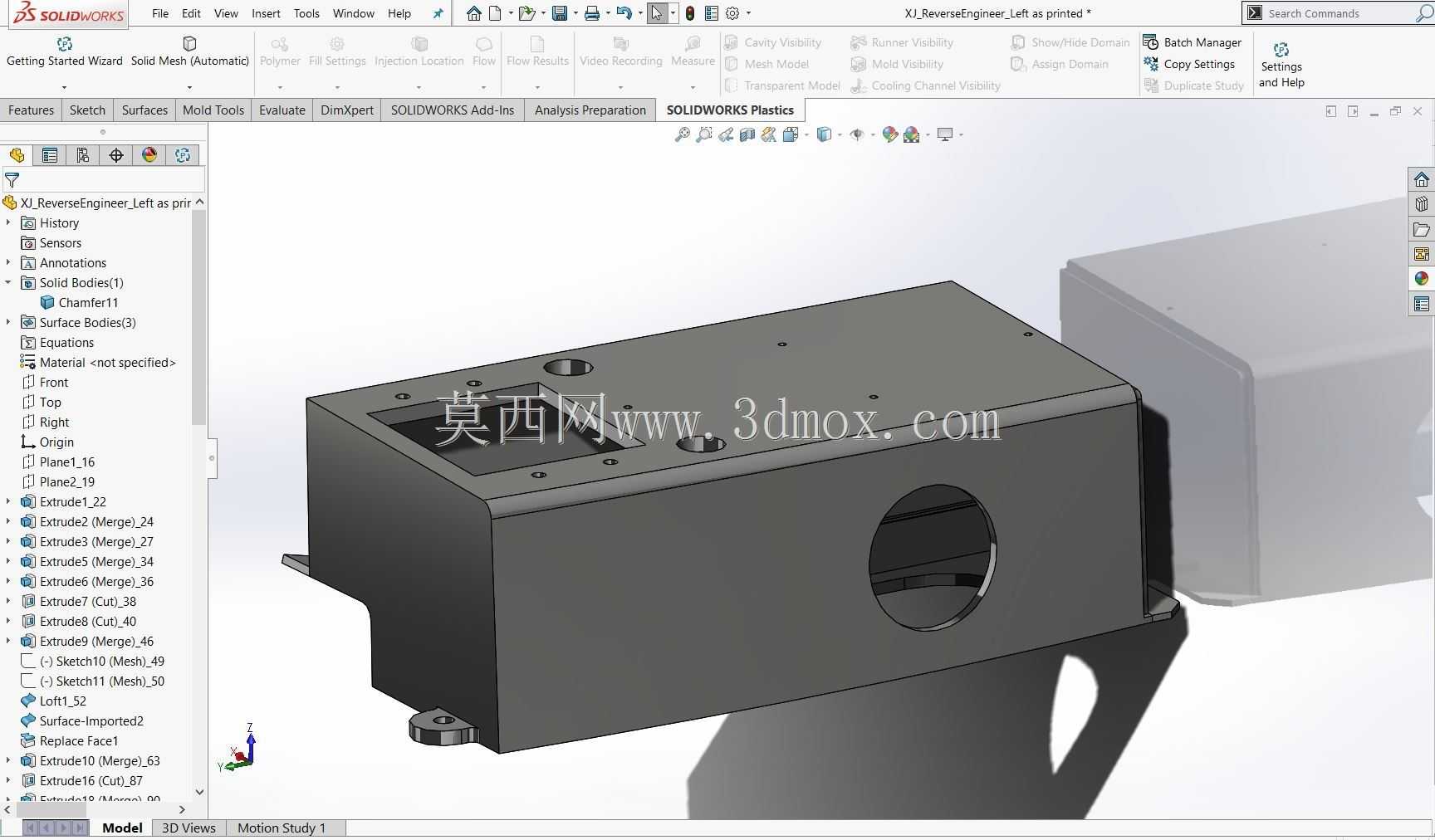

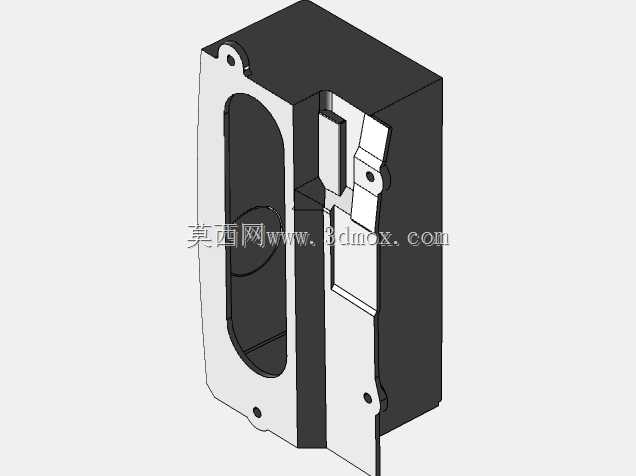

　　这款尾灯结构针对早期款吉普切诺基XJ（即常说的96款切诺基）的售后替换场景开发，适配老款车型原厂尾灯安装位的替换需求，解决老款车型原厂配件停产、拆车件品相参差不齐的售后维修痛点，同时也适配越野玩家的车灯改装升级需求，可直接替换原厂尾灯总成，无需对车身钣金做额外切割或打孔修改。从结构设计来看，整个灯体采用一体化壳体设计，主体为盒式承载结构，正面预留了灯组安装的矩形开口，用于嵌入灯板、透镜及灯罩组件，侧面开设的圆形通孔为线束穿装位，孔位边缘做了加厚翻边处理，避免3D打印层间受力开裂，同时也能为线束护套提供足够的安装贴合面，提升装配后的密封性能。壳体背部的安装支脚完全复刻原厂尾灯的安装点位尺寸，支脚位置的安装孔位公差控制在±0.

　　2mm范围内，保证与车身钣金的安装螺柱完全对位，装配后不会出现缝隙不均、错位翘边的问题。设计过程中优先考虑了3D打印工艺的成型特性，所有壳体壁厚统一设置为2.5mm，既保证打印过程中不会出现薄壁翘曲，也能满足户外使用的结构强度要求，避免车辆行驶过程中碎石冲击造成壳体破损；壳体内部设置了多处纵横交错的加强筋，筋条厚度1.5mm，高度与壳体内壁齐平，在不额外增加整体重量的前提下，大幅提升壳体的抗扭刚度，避免长期户外使用出现壳体变形导致的密封失效。安装边界方面，整个灯体的外轮廓尺寸完全匹配原厂尾灯的安装凹槽，边缘做了1.5mm的密封胶条安装槽，装配时可嵌入对应规格的发泡密封胶条，保证雨天行车、越野涉水时不会出现灯腔进水的问题；

　　侧面的线束孔位直径预留了12mm的穿线空间，可兼容常规的车用线束插头穿过，无需在线束端做额外的破线处理，支持无损插装。从实际使用场景来看，这款3D打印的尾灯壳体既可以搭配常规的卤素灯组做原厂替换，也可以适配升级后的LED灯板组件，壳体内部预留了足够的灯板安装螺柱位，可直接固定不同规格的LED发光模组，无需额外做结构修改。针对越野使用场景，壳体下部的支撑结构做了倾角优化，对应切诺基XJ车尾的外廓倾斜角度，装配后与车身侧面线条完全齐平，不会突出车身表面增加越野时的剐蹭风险；壳体表面的安装沉孔全部做了沉头处理，装配后固定螺丝的端面与壳体表面齐平，不会出现凸起积灰、影响外观的问题。设计时也充分考虑了不同3D打印工艺的适配性，

　　整个模型没有设置小于45度的悬空结构，无需添加大量支撑即可完成FDM工艺打印，打印完成后仅需简单去除少量底部支撑即可进行后处理，降低打印失败率；同时模型的曲面过渡全部采用圆角处理，没有尖锐棱角，既提升了打印成品的外观质感，也避免装配过程中划伤操作人员。在功能适配层面，灯体内部预留了反光碗的安装定位槽，可直接固定配套的反光结构，保证灯光照射角度符合机动车灯光安全规范，不会出现散光、照射角度偏移的问题；壳体上部的两个小直径安装孔位用于固定灯罩的定位卡扣，装配后灯罩与壳体的贴合缝隙均匀，长期使用不会出现灯罩松动脱落的问题。针对老款车型长期使用后车身安装位可能出现的轻微变形，安装支脚的孔位特意做了0.5mm的余量设计，即使钣金安装位有轻微错位，也能顺利完成装配，不会出现孔位对不上无法安装的问题。
