框式搅拌作业用桨叶结构设计

　　在化工配料、食品均质、实验室小批量试剂调配这类需要中低粘度流体混合的场景里，框式搅拌桨始终是适配性极强的核心作业部件，不同于高速分散类叶轮侧重局部剪切破碎的设计逻辑，这类桨叶的核心作用是带动反应容器内的整体流体做周向大循环，避免罐壁附近的物料因流速过低出现沉积、粘壁，尤其适配平底或者带少量锥度的圆柱形容器，在处理固含量不高的悬浮液、易沉降的浆料混合工况时，能有效减少罐底物料堆积的问题。

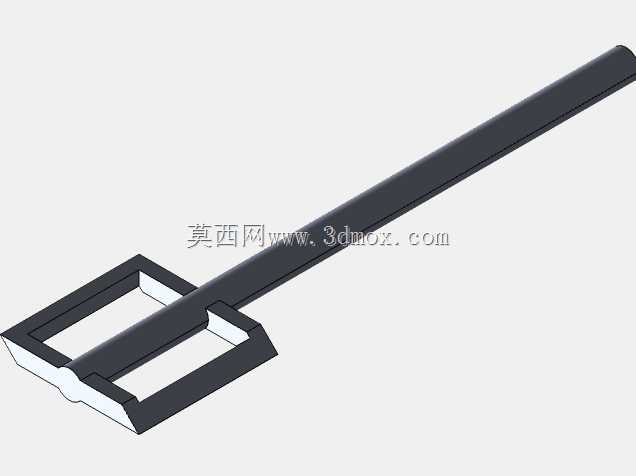

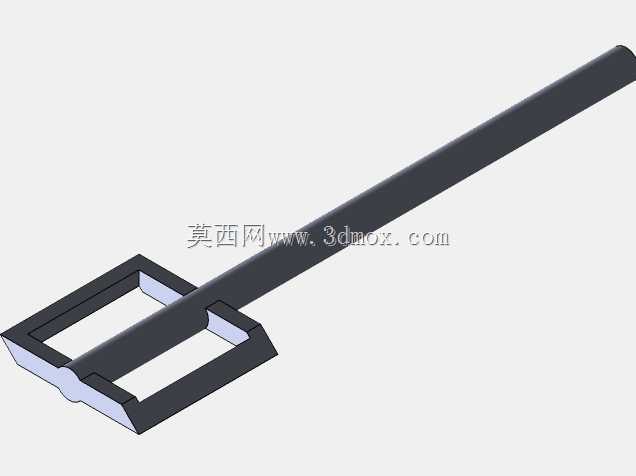

　　从结构本身来看，这款桨叶采用长直杆传动轴搭配底部矩形框体的一体式设计，传动轴段做了等截面直杆处理，没有额外的变径或者台阶结构，一方面是降低长轴加工时的同轴度误差，避免高速转动时出现径向跳动，另一方面也方便和不同规格的搅拌驱动输出轴做夹头或者联轴器连接，轴段的长度预留了足够的安装调节余量，可根据容器的实际深度调整桨叶的插入深度，保证框体底部距离罐底预留10到20毫米的间隙，既不会剐蹭罐底衬层，也能带动底部区域的流体参与循环。底部的框体采用外轮廓与容器内壁弧度匹配的矩形闭环结构，框边的宽度做了等厚处理，迎流面没有做额外的倒角或者翼型优化，就是依靠平直的桨面推动流体做周向运动，这种结构的优势在于加工难度极低，不管是采用金属棒料焊接还是3D打印一体成型，都能快速获得足够的结构强度，不会因为焊接应力或者成型内应力出现桨叶变形。

　　设计这类桨叶的时候，首先要匹配的是容器的内径尺寸，框体的外边缘距离罐壁的间隙要控制在3到8毫米之间，间隙过大会导致壁面附近的流体流速不足，粘壁物料无法被及时刮带参与混合，间隙过小则容易因为轴的径向跳动出现桨叶剐蹭罐壁的问题，尤其是采用塑料材质3D打印制作的时候，材料本身的刚性弱于金属，还要适当放大间隙值，避免转动时桨叶形变碰擦内壁。其次要考虑传动轴的长径比，当轴段长度超过直径的40倍时，要适当提升轴的截面尺寸，或者在轴中部增加稳定支撑结构，避免转动时出现共振，尤其是在转速超过60转每分钟的工况下，长轴的动平衡偏差会被放大，引发整个搅拌支架的振动。

　　实际应用中，这类框式桨叶的适用转速区间通常在10到100转每分钟，不适合过高转速的作业场景，因为框体本身的迎流面积大，转速过高会带来极大的运行阻力，不仅会提升驱动电机的功率负载，还容易导致桨叶根部的应力集中位置出现断裂。和螺旋桨式、涡轮式搅拌部件相比，框式桨叶的剪切作用极弱，不会对流体中的纤维类、易碎类固体颗粒造成过度破碎，因此在酱料调配、果蔬汁混合这类需要保留物料颗粒形态的作业场景里适配性更好，同时在带夹套加热的反应容器中，低速转动的框式桨叶能持续带动壁面附近的流体更新，避免靠近夹套壁面的物料局部过热变质，提升换热的均匀性。

　　从安装边界来看，这款桨叶的传动轴上端可适配直径8到12毫米的夹头连接，不需要额外做键槽或者法兰结构，安装时只要保证桨叶的回转中心和容器的中心轴线重合即可，对安装的对中度要求低于精密涡轮搅拌桨，即使存在1毫米以内的对中偏差，也不会出现明显的运行振动，非常适合小批量试制、实验室快速搭建搅拌装置的场景，也可作为小型搅拌设备的替换备件，直接替换原有损坏的同规格桨叶，不需要对原有设备的驱动结构做额外改造。框体的边角位置做了小圆弧过渡处理，没有尖锐的直角结构，一方面是减少应力集中，提升桨叶的整体抗扭强度，另一方面也避免清洗时出现卫生死角，适配食品、医药类场景的清洁要求。
