OTTO小型机器人壳体结构零件

　　这款零件是小型桌面级OTTO机器人的核心承载壳体构件，主要应用于教育演示类小型移动机器人、创客DIY小型行走机器人的主体搭建场景，作为机器人整体结构的安装基准件，承担内部电子元器件固定、行走机构安装、外部装饰件定位的多重作用。从实际使用场景来看，这类小型机器人多用于青少年编程教学、创客空间DIY实践、小型机器人竞赛的基础载体，壳体零件需要兼顾结构强度、安装便利性与轻量化要求，同时要预留足够的走线空间与元器件安装位，适配常规的小型舵机、控制板、电池模块的安装尺寸。

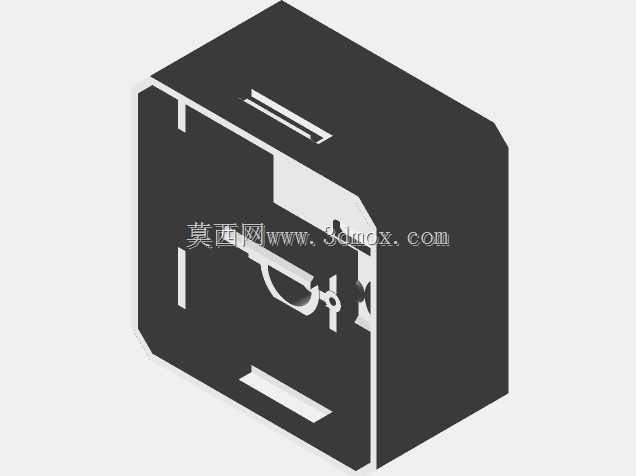

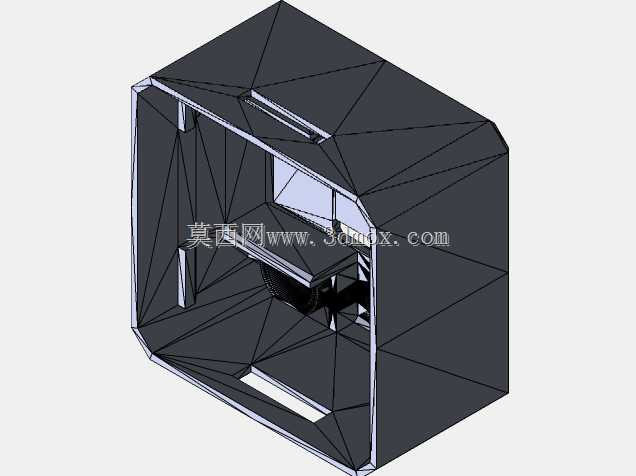

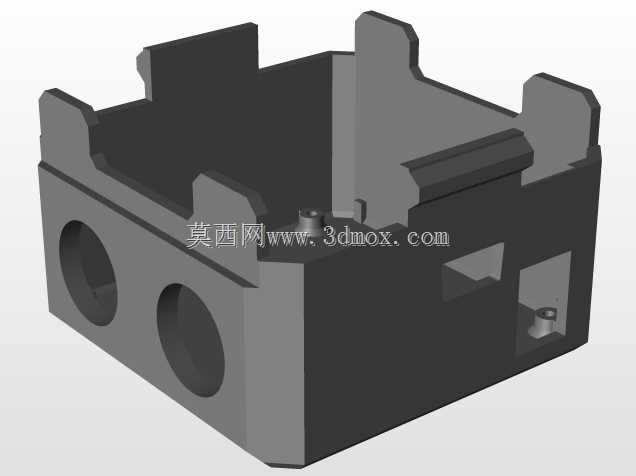

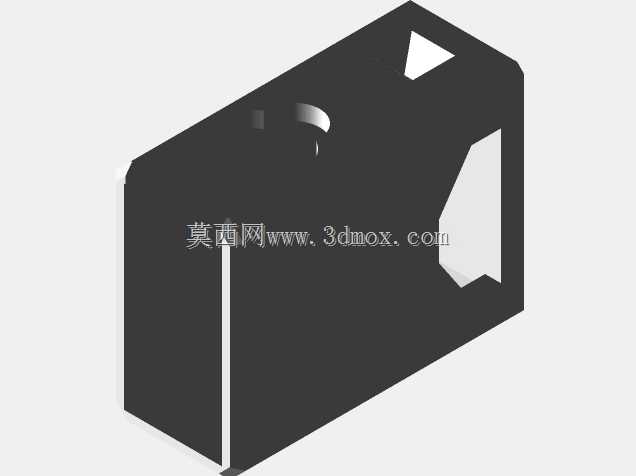

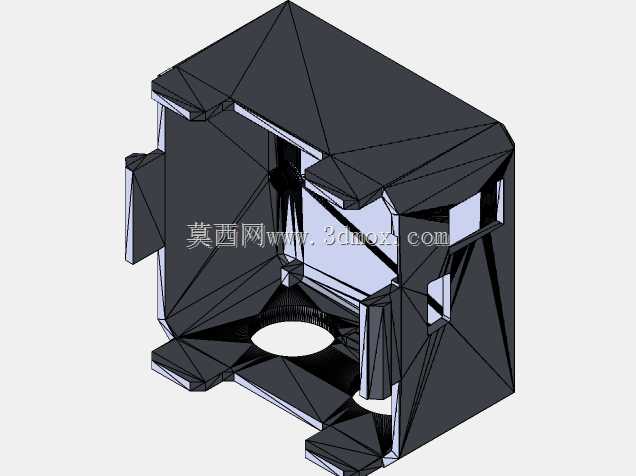

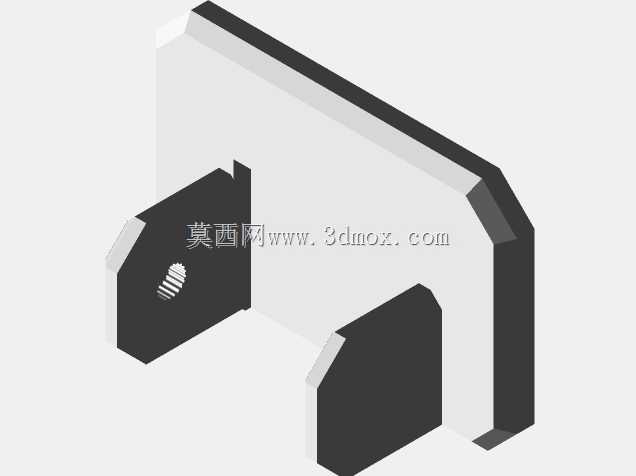

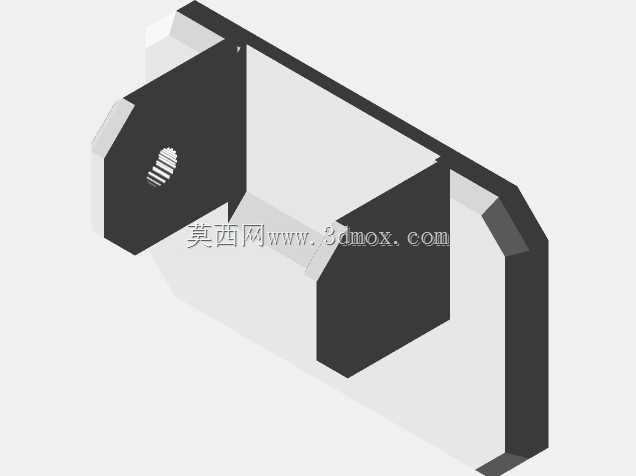

　　从设计思路层面拆解，该零件采用一体化盒式结构设计，整体为近似立方体的切角造型，边角做了大角度斜切处理，一方面可以避免机器人行走过程中边角磕碰障碍物造成结构损坏，另一方面也能减少外壳突出部分对行走转向的干涉，提升移动过程的通过性。壳体表面预留了多组长条形开槽，这些开槽并非装饰结构，一部分是用于内部舵机摇臂的运动避让，确保行走机构的连杆动作不会与壳体发生剐蹭，另一部分是用于内部电路的走线出口，方便传感器、供电线路的外接，同时开槽也能起到一定的减重作用，降低机器人整体自重，减少行走舵机的负载。壳体侧面设计有卡扣式定位结构，不需要额外螺丝就能实现上下壳体的初步扣合，再配合少量螺丝紧固，既提升了装配效率，也能保证壳体结合面的紧密性，避免机器人行走震动导致壳体松脱。

　　从安装边界与尺寸适配角度来看，该壳体的内部空腔尺寸完全匹配常规小型机器人的标准元器件布局，底部预留的舵机安装位间距适配市面通用的9g微型舵机安装孔位，不需要额外做转接件就能直接固定舵机；中部空腔的尺寸可以容纳常规的Arduino控制板与小型锂电池组，安装柱的高度预留了电路板插接线的空间，不会出现元器件挤压导致的线路短路问题。壳体的壁厚设计为均匀的1.5mm，既保证了3D打印或者注塑加工时的成型便利性，避免壁厚不均导致的缩痕、变形问题，也能在满足结构强度的前提下尽可能减轻零件重量，经过实际装配测试，该壳体安装完所有元器件后，整体重心位于壳体几何中心偏下位置，能保证机器人行走过程中的稳定性，不会出现行进中侧翻的问题。

　　在功能特性上，该壳体除了基础的承载作用，还做了多处细节优化：壳体顶部的开槽用于安装状态指示灯的导光条，不需要额外开孔就能将内部LED的光线导出，方便观察机器人的运行状态；侧面的圆形定位孔用于安装超声波传感器的固定座，孔位尺寸与常用的HC-SR04超声波传感器探头直径匹配，直接卡入就能固定，不需要额外打胶或者螺丝紧固；壳体底部的边缘做了内收处理，给行走轮或者舵机摇臂预留了足够的摆动空间，即使机器人在不平整的桌面行走，也不会出现壳体底部剐蹭地面的问题。从结构强度角度验证，该壳体的受力部位主要集中在舵机安装柱与上下壳体的结合面，设计时在安装柱根部做了加强筋处理，避免舵机反复动作产生的应力导致安装柱断裂，结合面的卡扣结构做了圆角过渡，反复拆装也不会出现卡扣断裂的问题，完全满足教学场景下反复拆装调试的使用需求。
