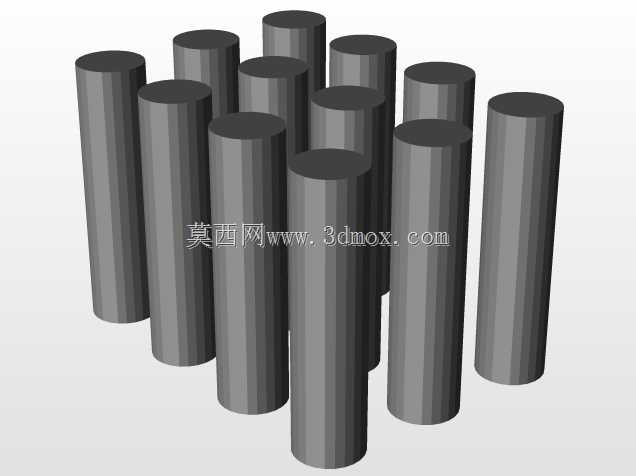

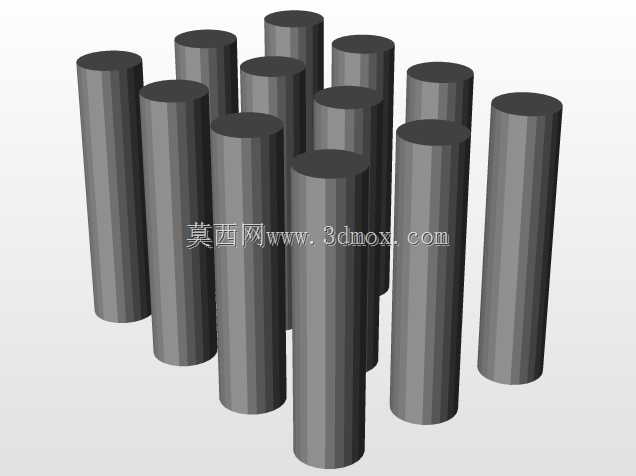

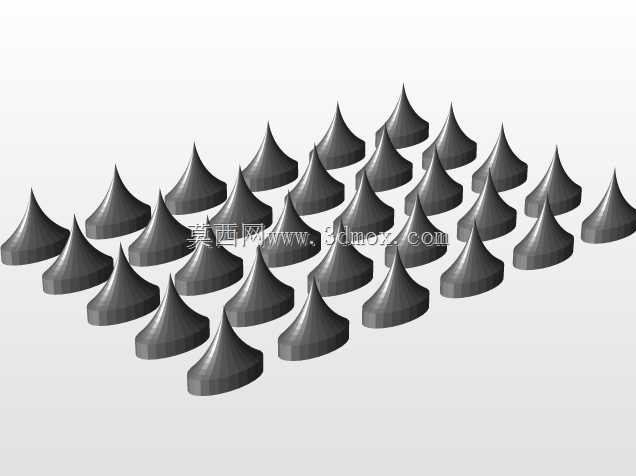

错落排布圆柱立柱阵列支撑构件

该组圆柱立柱采用错落式阵列排布，单根柱体为等径直圆柱形态，柱身无额外台阶、螺纹或连接凸缘，端面保持平整，整体几何特征简洁，便于在三维环境中快速完成参数化修改与阵列复制。从实际设备布局来看，这类柱阵常作为物料缓存台的定位隔挡、工装板的支撑桩、分拣线的物料分隔栏，或是小型实验台架中的模块化支撑单元使用。柱体之间预留的间隙可根据输送料盒、工件外形调整，既能够限制工件横向窜动，也可为传感器、导向条或挡板留出安装空间。设计阶段优先确定柱体中心距与外轮廓包络面：柱高需高于被承托工件的最低限位面，同时低于上方机构的运动最低点，避免与横移模组、夹爪或压头发生干涉；柱径则结合受力工况选取，在仅起侧向隔挡作用时可选用较小直径以减轻重量，若需承担竖直载荷则需校核柱底固定面的压应力与柱身长细比。柱体底部可直接锁附在安装基板上，也可在基板加工对应沉孔实现定位止口配合，保证每根立柱的垂直度与位置度。错落排布相比规则矩阵，能够在有限台面上形成更灵活的通道走向，方便人工取放或机械手多姿态抓取，同时减少连续平面带来的积屑问题。建模时以单根圆柱为基础特征，通过基准轴与基准面控制每根柱的坐标，阵列后统一检查柱间净距是否满足工件通过宽度，边缘柱是否超出机架安装边界。对于需要频繁换型的工位，还可在柱底增加快换法兰或衬套，使整组柱阵能够随产品规格快速更换。柱顶平面可作为辅助支撑面，必要时加装聚氨酯垫、定位销或金属盖板，以适应不同接触面的防护与定位需求。整体结构无复杂曲面，加工可采用圆钢直接切割或铝管裁切，成本可控且维护方便，在自动化工作站、装配工装及物料整理架中具备较强的通用性。
