离心式流体输送用闭式叶轮结构设计

　　在流体输送类设备的核心动部件设计中，叶轮作为直接与介质接触、完成能量转换的核心结构，其曲面造型、叶片排布、轮毂配合精度直接决定整机的运行效率与运行稳定性。本次设计的叶轮采用后弯式闭式叶片布局，整体为一体化铸造成型后做动平衡校准的结构形式，主要适配中小流量、中高扬程的离心式流体输送工况，可应用在清水输送泵、低压通风机、小型涡轮动力单元等设备中，作为核心做功部件完成机械能到流体压能、动能的转换。

　　从实际安装边界来看，该叶轮中心设置带定位台阶的通孔结构，可直接与直径匹配的电机输出轴、传动轴做过盈配合连接，轮毂端面预留有键槽安装位，可通过平键传递扭矩，避免高速运转下叶轮与轴出现相对滑移；叶轮整体轴向尺寸控制在适配常规端盖密封腔的范围内，径向最大轮廓尺寸可直接装入对应规格的涡壳腔体中，不需要额外对涡壳流道做二次修配，安装时仅需要保证叶轮入口端与涡壳进水口的同轴度偏差控制在0.1mm以内，即可避免运转过程中出现碰擦、泄漏量超标的问题。

　　设计过程中优先考虑了流体在流道内的流动阻力控制，每一片叶片的曲面都按照等变角螺旋线做扫掠成型，叶片入口端做了圆角修型处理，可减少介质进入叶轮流道时的冲击损失，避免入口处出现局部涡流、气蚀的问题；叶片从轮毂位置到轮缘位置的厚度做了渐变处理，靠近轮毂的根部厚度更大，可承受高速旋转下的离心力载荷，避免长期运转出现叶片根部疲劳断裂的问题，靠近轮缘的叶片边缘做了减薄处理，可减少叶轮旋转时的空气摩擦阻力，降低运转过程中的风损与噪音。相邻叶片之间形成的流道截面从入口到出口做平滑过渡，没有突然的截面扩大或收窄，可保证介质在流道内匀速升压，减少流动过程中的能量损失。

　　从功能特性来看，该叶轮的叶片数量经过流场仿真验证，在额定转速下运行时，既不会因为叶片数量过少导致流道内出现二次回流，也不会因为叶片数量过多导致流道过流面积减小、流量不足的问题；叶轮的前盘采用锥形收敛结构，可引导介质平滑进入叶片流道，后盘与轮毂做一体化连接，整体结构刚性更好，在最高额定转速下运转时，整体形变量控制在允许范围内，不会与涡壳内壁发生碰擦。实际应用中，该结构叶轮可适配清水、低浓度无腐蚀性流体的输送工况，若更换为耐腐蚀材质铸造，也可应用在化工流体输送、污水处理等场景中，只需要根据介质的腐蚀特性调整叶片表面的处理工艺即可。

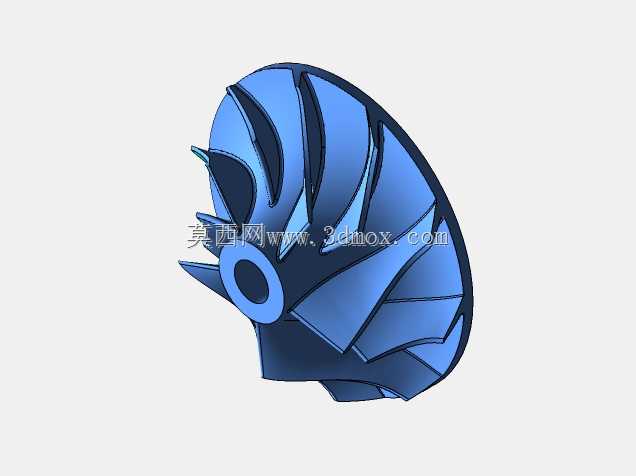

　　在建模过程中，首先通过参数化曲线确定了叶片的翼型截面与螺旋升角，通过扫掠命令生成单叶片特征后，按照圆周阵列的方式生成所有叶片结构，之后对叶片与前后盘、轮毂的连接位置做全圆角过渡处理，避免出现应力集中的锐角结构；建模完成后对整体结构做了质量属性评估，调整了不同位置的壁厚分布，保证叶轮的质心落在旋转轴线上，减少后续动平衡校准的材料去除量。整个结构没有复杂的异形装配件，一体化的结构设计减少了装配环节的累积误差，也降低了高速运转下连接件松动的风险，适合批量铸造生产，生产过程中仅需要做好模具的分型面设计，即可保证叶片曲面的成型精度，后续机加工仅需要处理中心轴孔、键槽与安装端面，加工工序简单，成品率高。

　　实际选型匹配时，可根据设备的设计流量、扬程参数调整叶轮的外径尺寸与叶片出口安装角，不需要改动轮毂的安装接口尺寸，即可适配同机座号不同参数的动力单元，通用性较强；安装时需要注意叶轮的旋转方向与叶片的弯曲方向匹配，若反向旋转会导致流体输送效率骤降，还可能出现叶轮松动的问题。日常运维过程中，仅需要定期检查叶轮表面是否有结垢、叶片是否有冲蚀磨损即可，正常工况下的使用寿命可达到整机的大修周期，不需要频繁更换。
