工程作业用轮式装载机械三维结构设计

项目分类:通用机械零部件 发布时间:2024-05-24 ID:754556
  • 工程作业用轮式装载机械三维结构设计

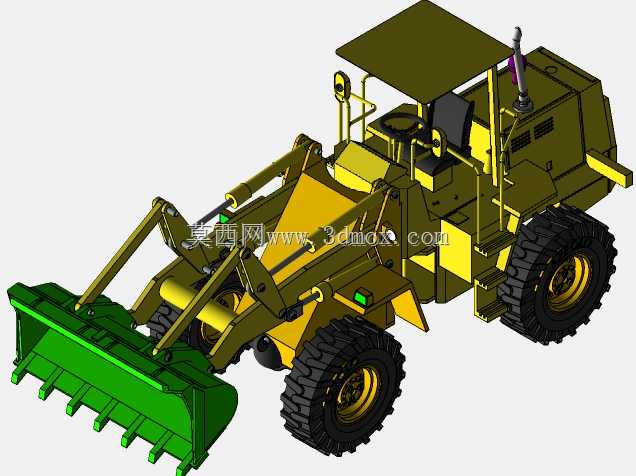

  在散料转运、土方施工、矿山剥离、市政清障这类作业场景里,轮式装载机始终是衔接物料采掘与转运环节的核心设备,不同于履带式设备的低通过效率,轮式结构可以让设备在硬化路面、临时施工便道上实现快速转场,不需要额外的平板拖车转运,短距离作业面切换的效率优势非常明显。这套三维结构完整还原了轮式装载机的整机布局,从前端工作装置到后部动力舱,再到驾驶操纵区域的结构都做了完整的实体建模,没有做简化的外观面片处理,每一处铰接点、支撑结构的位置都对应实际设备的装配关系。

  前端铲斗采用带斗齿的加强结构,斗齿的排布间距对应常规散料、块状物料的切入角度,铲斗背部的支撑筋板位置完全匹配重载作业下的受力路径,避免铲装大密度物料时出现斗体变形。动臂的摇臂连杆机构采用正转六连杆布局,这种结构的铲斗平移性更好,举升过程中物料撒漏量更小,举升最高点的卸料角度可以达到45度以上,能够满足常规自卸卡车的货箱高度卸料需求,动臂与车架的铰接点位置做了加强的轴座结构,轴座与车架纵梁直接焊接传递载荷,不会出现局部应力集中导致的焊缝开裂。

  转向系统采用铰接式车架结构,前后车架通过中央铰接销连接,转向时通过两侧转向油缸的伸缩推动前车架偏转,转弯半径比整体式车架小30%左右,适合狭窄施工场地的转向操作。前后桥都采用了轮边减速驱动桥,桥壳的承载结构对应整机满载16吨左右的作业重量,轮胎选用大花纹的工程越野轮胎,胎面的块状花纹可以在泥泞、碎石路面提供足够的抓地力,轮辋的固定螺栓孔位完全匹配实际驱动桥的安装法兰尺寸,不会出现装配干涉。

  驾驶区域采用开放式顶棚结构,顶棚的支撑立柱做了防落物的加强设计,操纵台的座椅、方向盘、操纵杆的位置都按照人机工程尺寸布置,驾驶员的操作视野可以直接覆盖前端铲斗的斗齿位置,作业时不需要额外调整身体姿态就能观察铲装状态。动力舱布置在车架后部,起到整机配重的作用,舱体的散热格栅位置对应发动机散热器的通风需求,排气系统的高位布置可以避免作业时粉尘被吸入进气系统,舱体的检修盖板位置预留了足够的开启空间,日常维护时可以直接接触到机油滤芯、柴油滤芯这些常换部件。

  设计过程中首先确定了整机的轴距、轮距参数,轴距控制在2.8米左右,保证转向灵活性的同时兼顾高速行驶的稳定性,轮距匹配轮胎宽度,保证整机侧倾稳定性满足30度坡道作业的要求。所有铰接点的销轴直径都按照额定载荷下的剪切强度计算选取,轴套的位置预留了润滑脂注油通道,对应实际设备的日常润滑维护需求。液压管路的布置沿着动臂、车架的内侧走线,避免作业过程中被石块刮碰,管路的弯曲半径都符合液压管路的最小弯曲要求,不会出现管路折损导致的油压损失。整机的后部配重重量经过重心匹配,满载铲斗举升到最高位置时,整机的重心依然在前后桥的支撑范围内,不会出现翘尾失稳的情况。

  这套模型的所有安装边界都做了对应约束,比如动臂油缸的行程范围对应铲斗从地面收斗到最高卸料位置的全动作区间,转向油缸的行程对应左右各35度的最大转向角度,轮胎与轮罩的间隙满足颠簸路面跳动时不会出现刮碰,所有部件的装配关系都符合实际设备的拆装顺序,可以直接用于结构受力分析、作业动作模拟,也可以作为同类产品改型设计的基础参考框架,帮助设计人员快速调整工作装置参数、匹配不同的作业载荷需求。
