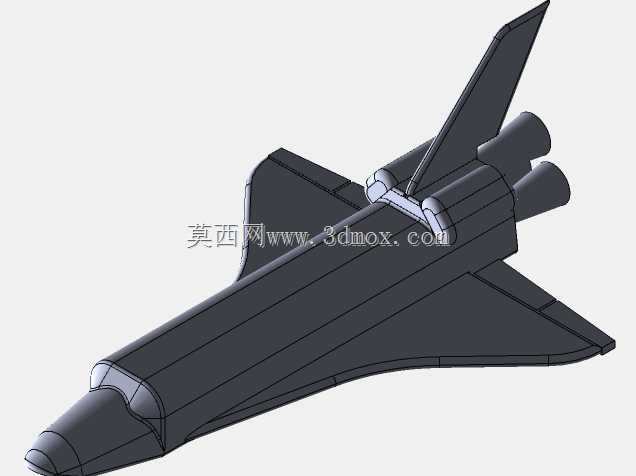

可3D打印的银河航天飞机结构设计

　　这款航天飞机结构件的设计初衷，是作为桌面创意灯杆的上部装饰组件使用，整体采用适配FDM3D打印的壁厚设计，所有外露棱边均做了0.2mm的圆角过渡处理，避免打印过程中出现层间应力集中导致的翘边问题。从实际使用场景来看，该部件最终会与直径12mm的金属灯杆做插接配合，机尾预留的两个圆柱形安装孔深度为8mm，孔位公差按照H7标准设计，既可以保证插接时的顺畅度，也能避免长期使用后出现松动脱落的问题。

　　整体外形从机头到机尾的总长度控制在12英寸，也就是304.8mm，这个尺寸是结合桌面摆件的常规展示空间确定的，既不会因为尺寸过小丢失航天飞机的外形辨识度，也不会因为尺寸过大占用过多桌面空间。机翼的后掠角参考了经典航天飞机的气动布局做了简化处理，没有设置复杂的襟翼、副翼等活动结构，所有部件均为一体化打印设计，不需要额外做装配拼接，降低了后期处理的工作量。垂直尾翼的厚度设置为3mm，根部与机身做了三角加强筋过渡，能够承受日常擦拭、挪动时的侧向受力，不会出现根部断裂的问题。

　　设计过程中没有严格照搬真实航天飞机的等比例尺寸，而是结合3D打印的工艺特性做了多处适配调整：机头的座舱罩部分做了凸起的弧面处理，弧面曲率设置为R15mm，打印时不需要添加支撑就能获得光滑的表面效果；机身两侧的发动机舱采用半包覆结构，与机身主体一体化成型，省去了单独打印发动机零件再粘接的工序；机翼的厚度从根部的4mm逐步过渡到翼尖的2mm，既保证了整体结构强度，也还原了真实机翼的厚度变化特征。

　　从安装边界来看，该部件除了尾部与灯杆的插接结构外，机身底部预留了2mm深的平面基准，既可以直接放置在平面上作为独立摆件展示，也可以通过底部的M3螺纹孔（打印时可直接预留孔位，不需要后期攻丝）固定在亚克力展示底座上。机身内部做了15%的填充率设置，在保证整体结构刚性的前提下，尽可能降低打印耗材的用量，按照常规PLA耗材计算，整体打印重量约为120g，打印时长控制在6小时左右，适合桌面级3D打印机的单次打印作业。

　　考虑到作为灯杆组件的使用需求，机身内部预留了直径5mm的走线通道，从尾部安装孔一直贯通到机头座舱位置，可以穿过直径3mm的LED灯线，实现座舱位置的发光效果，走线通道的转角处均做了圆弧过渡，避免穿线时刮破线材绝缘层。机身表面没有设置多余的刻线、凹陷等细节，一方面是为了减少打印时的支撑用量，另一方面也方便后期做表面打磨、喷漆处理，用户可以根据自己的需求做分色涂装，还原不同涂装方案的航天飞机外观。

　　在结构强度校核方面，针对日常使用中可能出现的跌落、磕碰场景，机身主体的壁厚统一设置为2.5mm，所有受力集中的部位比如尾翼根部、机翼与机身的连接位置都做了局部加厚处理，按照PLA材料的抗拉强度计算，整体可以承受1.5m高度自由跌落至木质桌面的冲击，不会出现结构性断裂。由于该部件不需要承受气动载荷，也不需要做飞行使用，所以设计时优先考虑的是打印便利性、结构可靠性与外观还原度的平衡，没有做多余的轻量化镂空处理，避免打印时出现内壁塌陷的问题。
