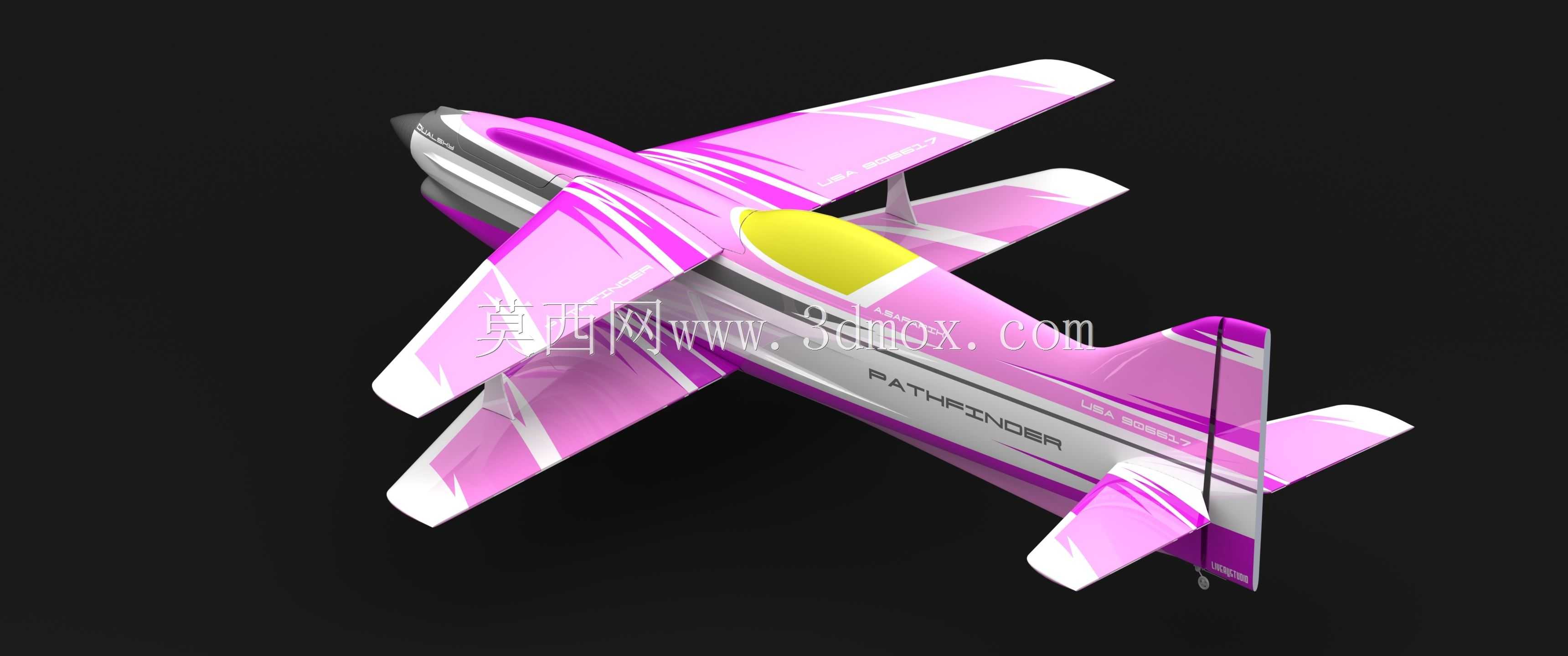

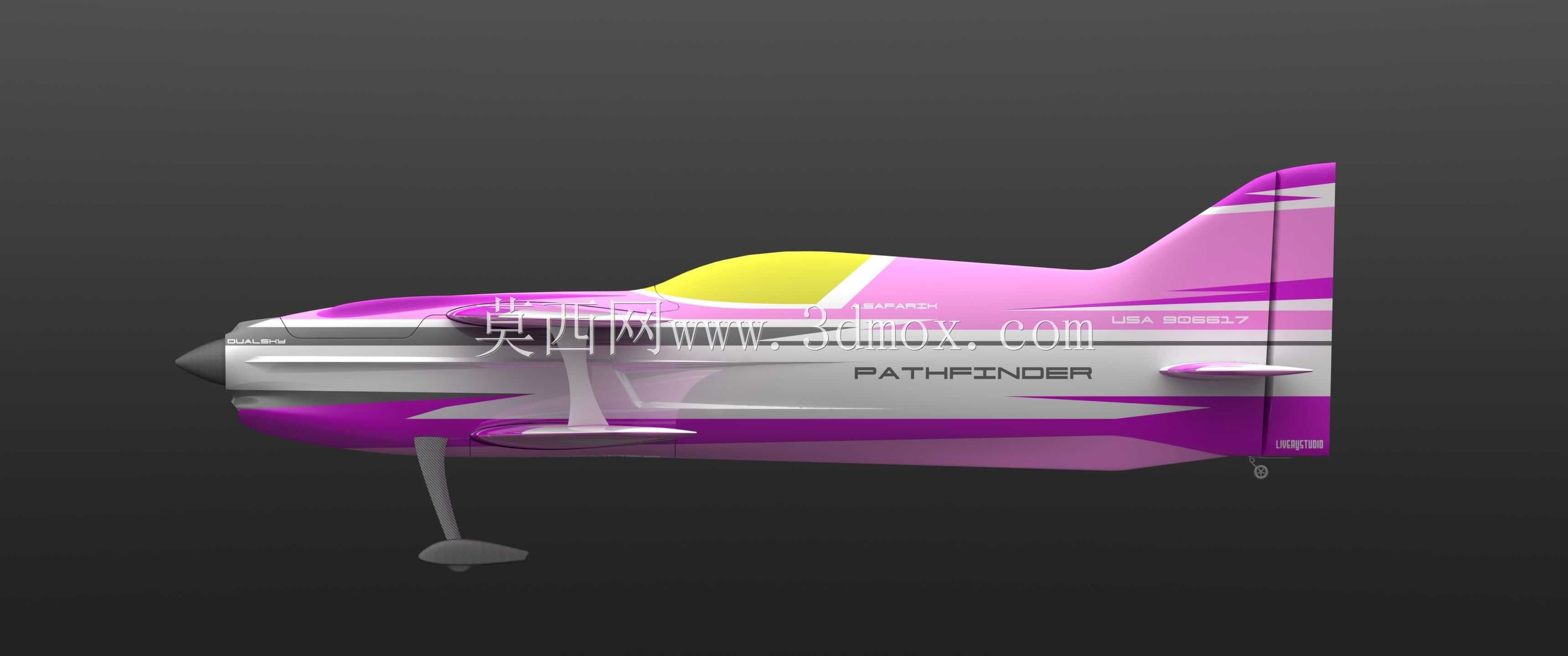

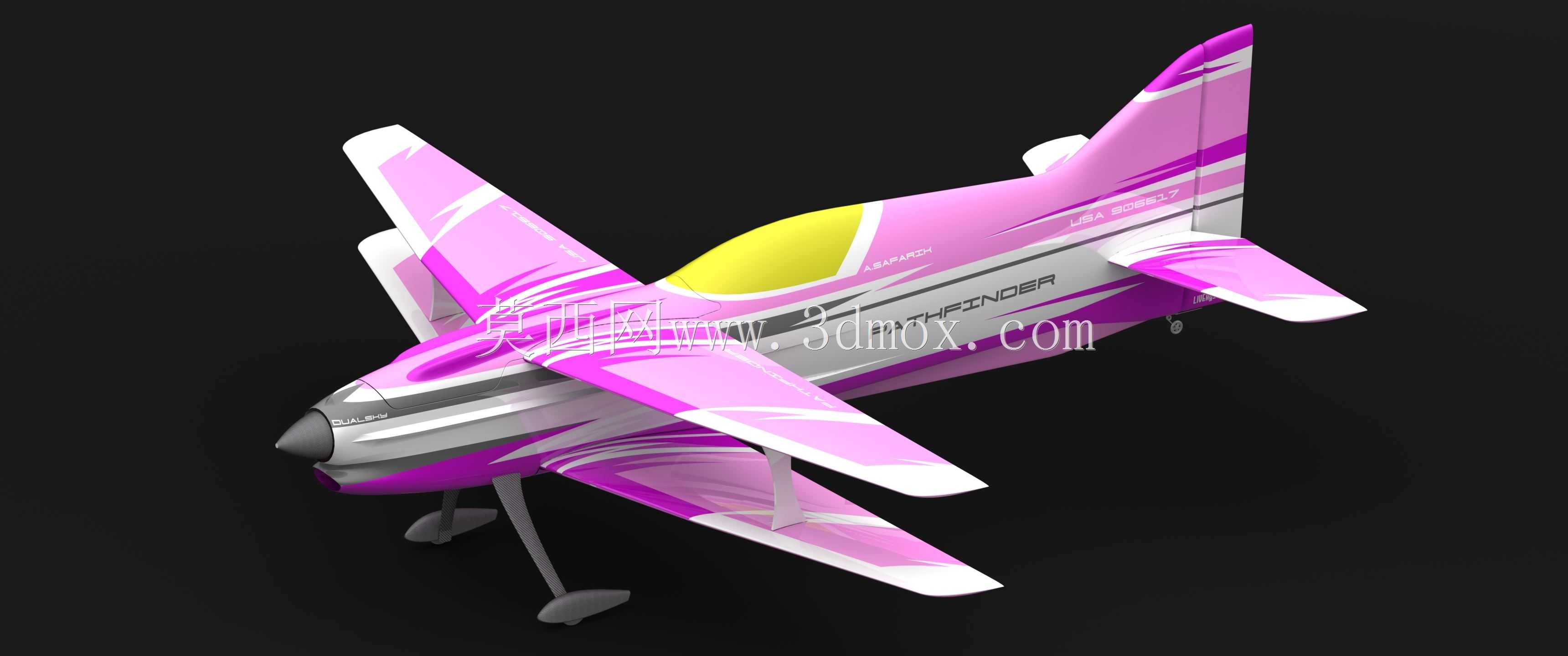

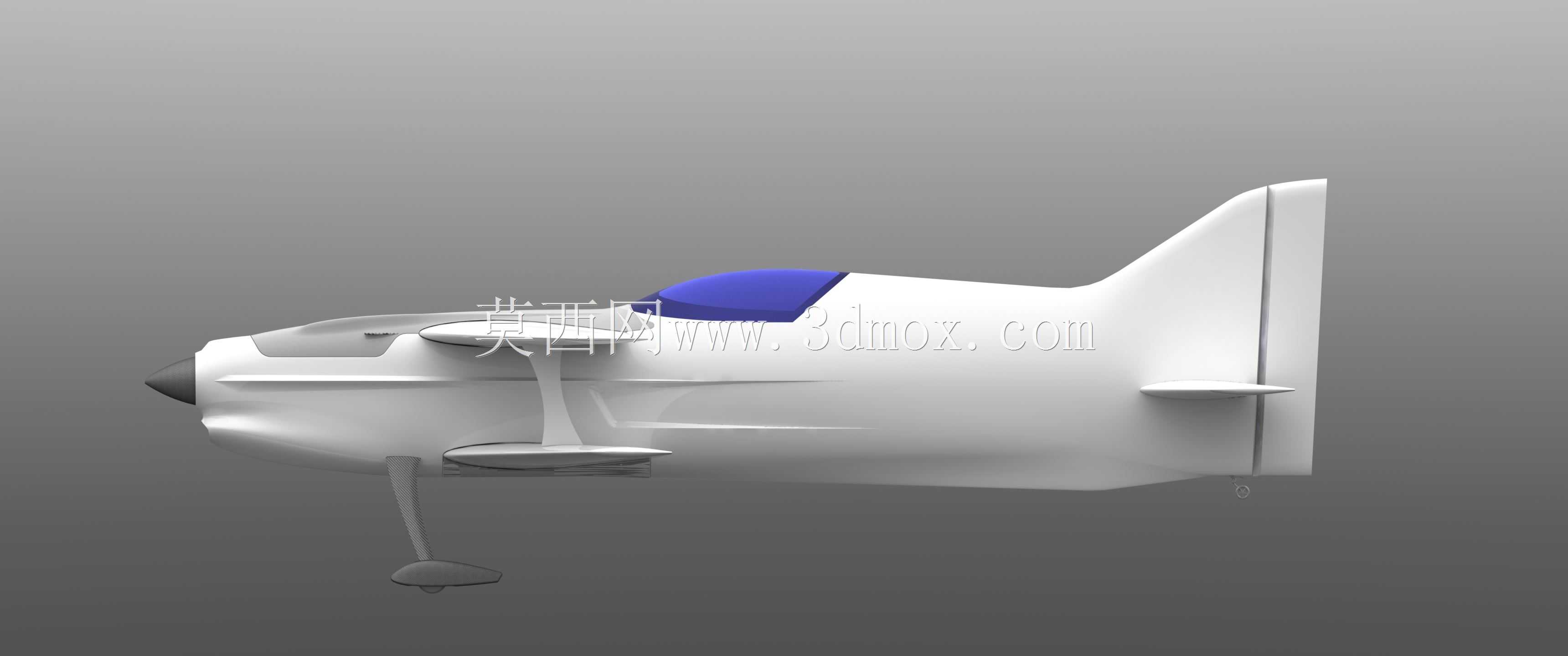

  这款特技航模的结构设计围绕F3A特技飞行的载荷需求展开,机身采用复合轻木夹层架构,在前期建模阶段就将3D打印复合材料零件的安装基准、贴合面公差全部纳入参数化约束,避免后期组装时出现修配量过大的问题。从实际应用场景来看,这类航模主要服务于特技飞行训练、赛事竞技以及航空模型爱好者的DIY制作场景,设计过程中需要兼顾飞行时的结构强度与整机重量控制,毕竟特技动作中正负过载交替出现,机身、机翼连接处的载荷会达到静态重量的数倍,要是结构冗余过多会导致整机过重,动作响应迟滞,冗余不足则容易在大过载动作下出现结构解体。

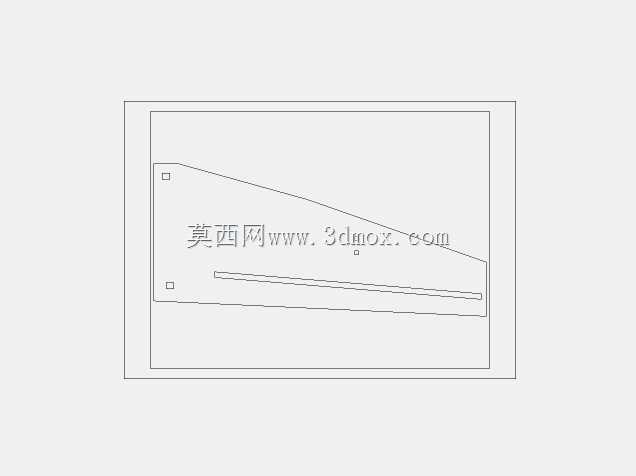

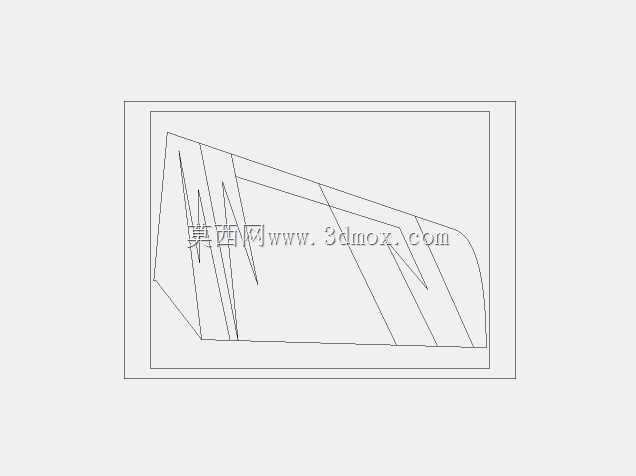

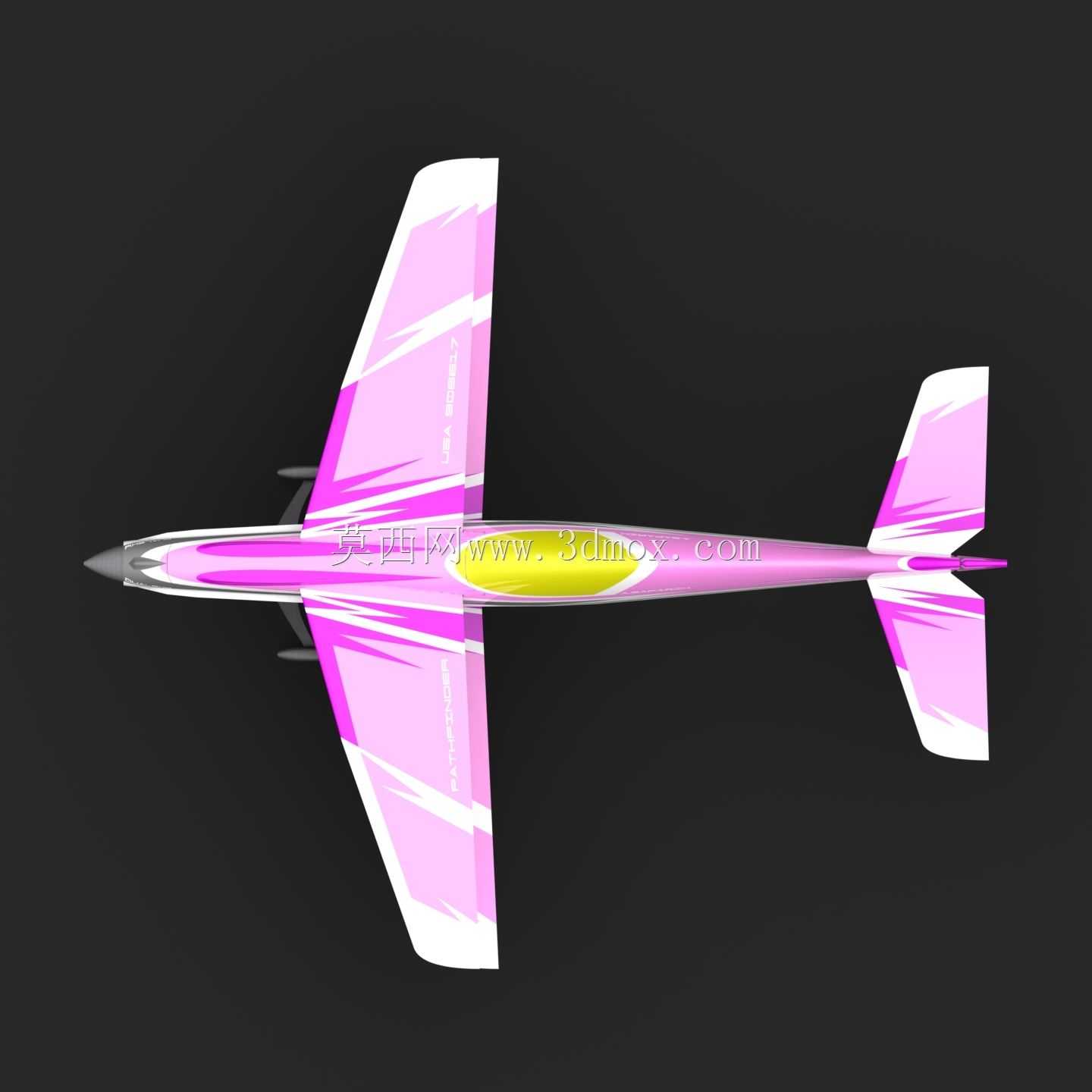

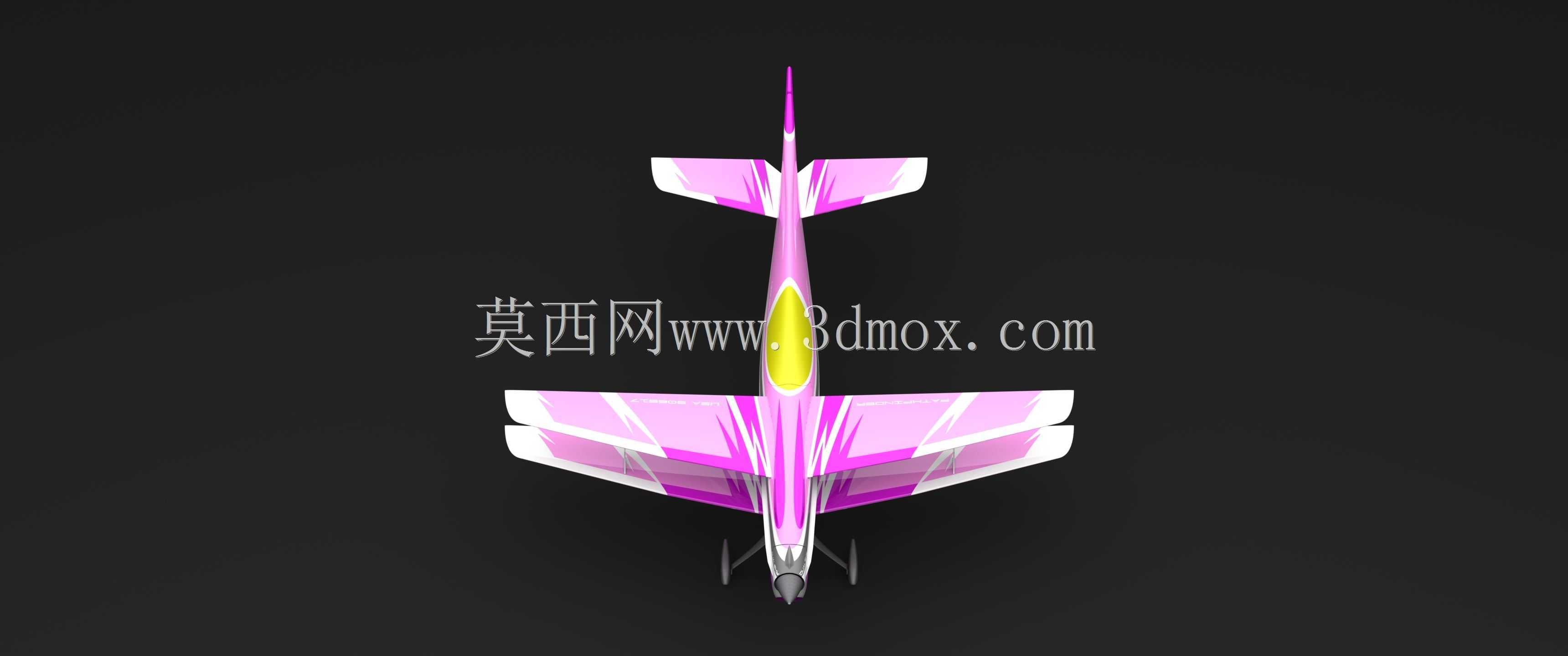

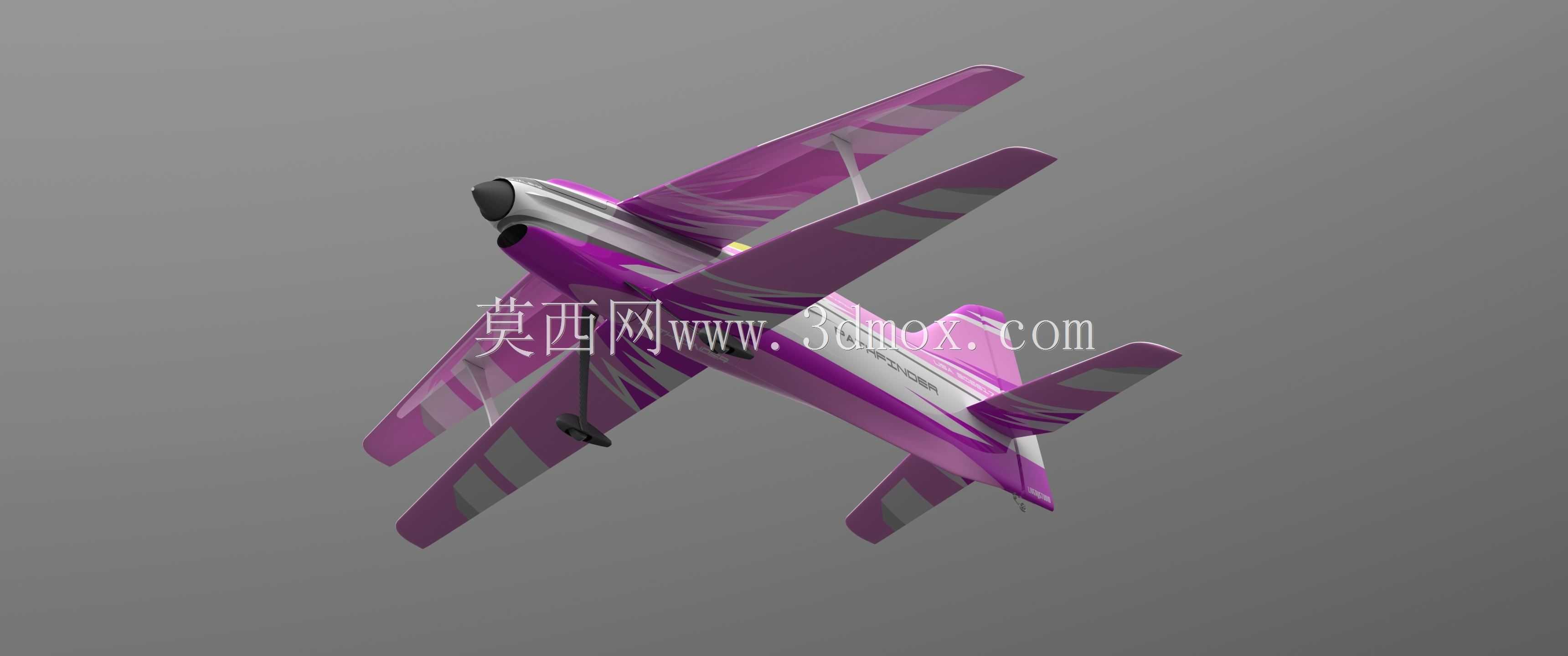

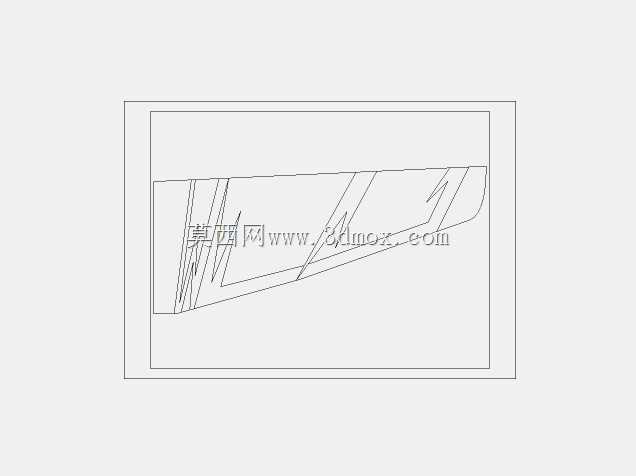

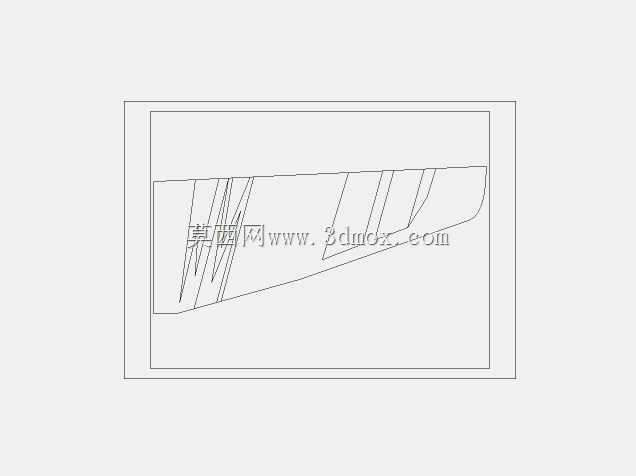

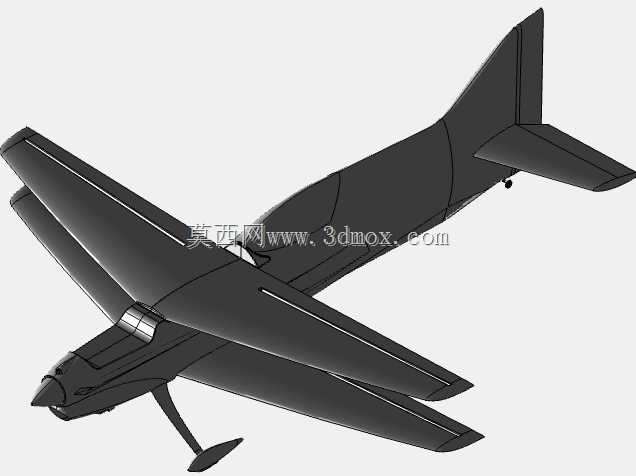

  设计思路上没有采用传统全轻木蒙皮架构,而是将需要承受集中载荷的部位,比如起落架安装座、机翼对接插口、尾翼固定位、电机安装座这些位置,单独拆分设计为可3D打印的复合材料零件,这些零件的贴合面在建模时就按照轻木切割后的实际公差预留了0.15mm的胶接间隙,既保证粘接时胶层厚度均匀,也不会出现装配错位。机翼采用双翼布局,上下翼的翼型都针对特技飞行的正负升力特性做了对称修正,保证正飞和倒飞时的操纵手感一致,翼面的加强筋布置沿着翼根到翼尖的载荷传递路径排布,没有多余的结构重量,翼尖部分做了切角修形,减少特技滚转时的翼尖诱导阻力。

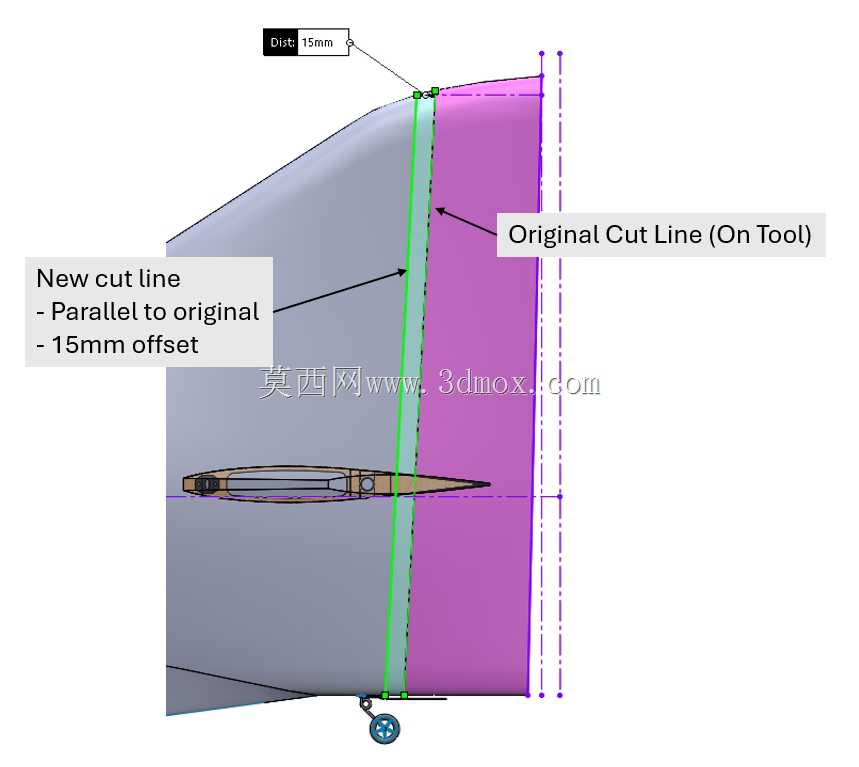

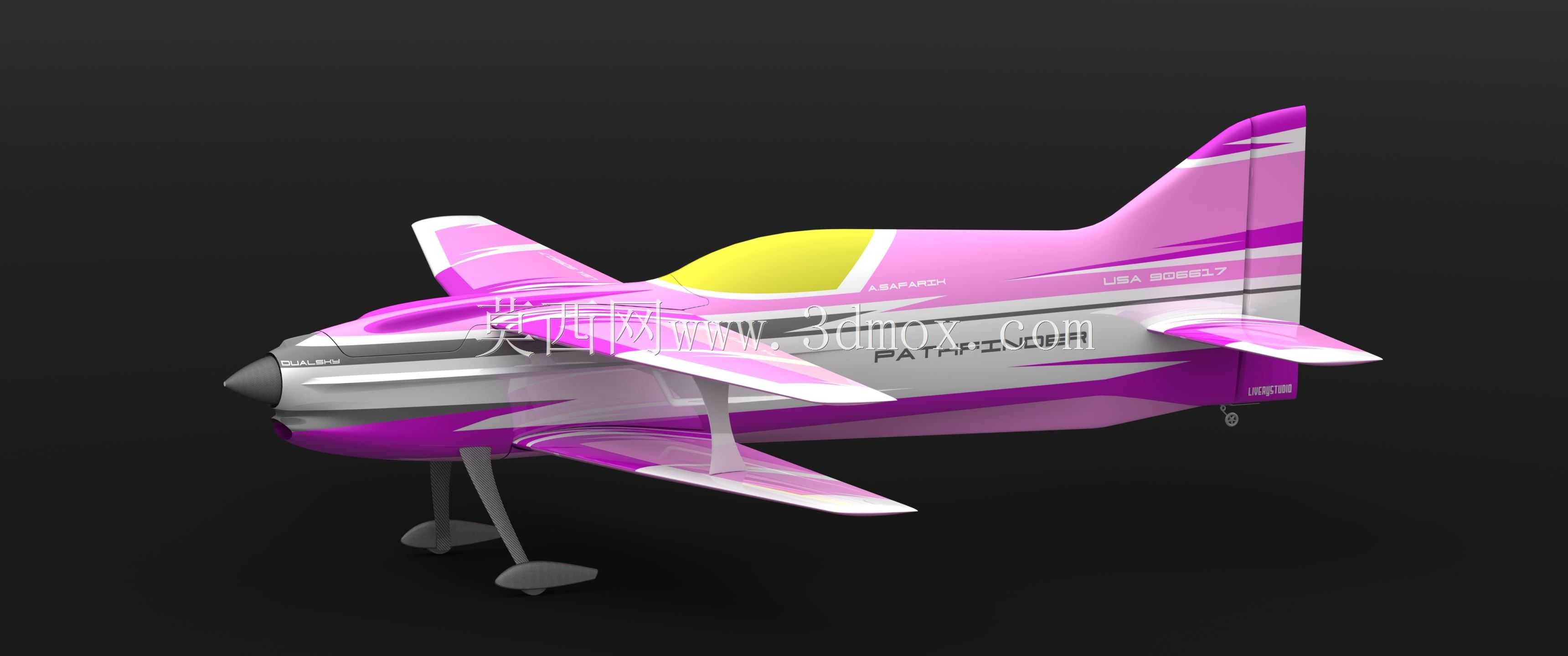

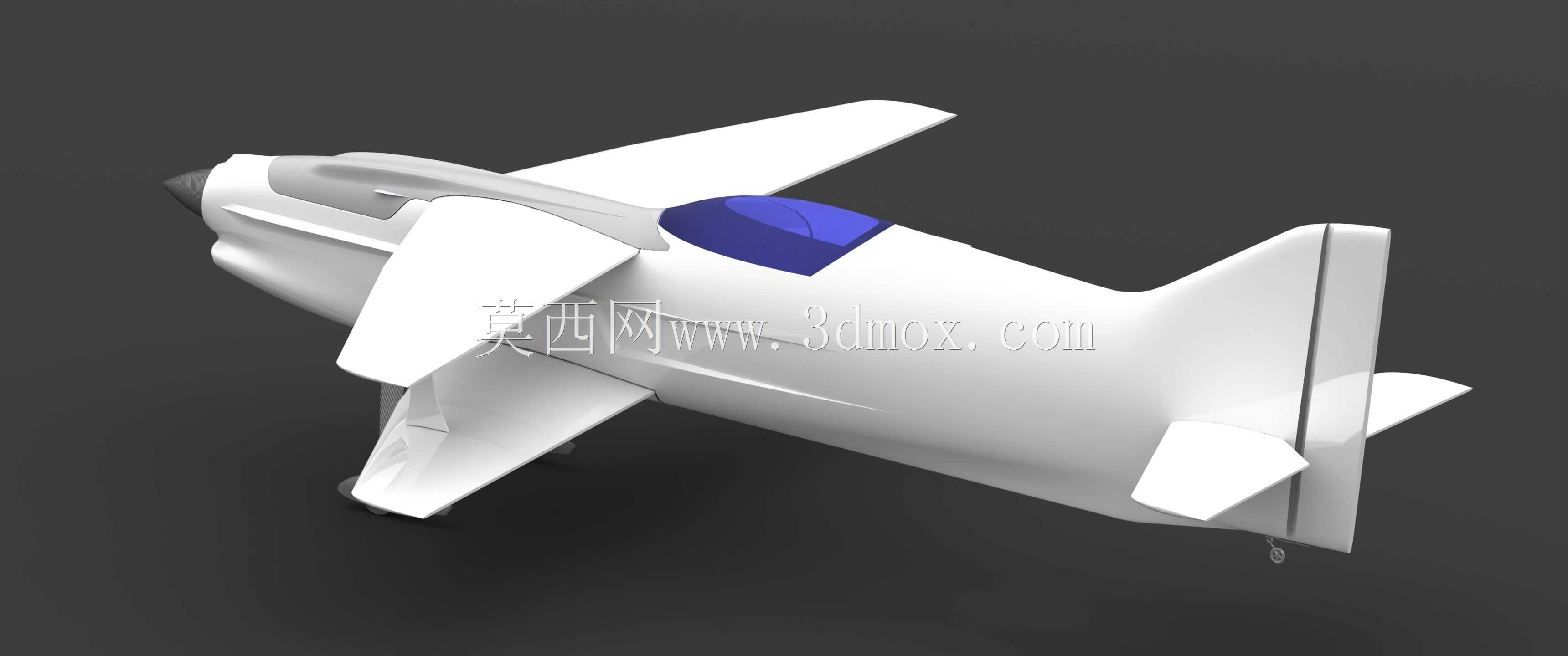

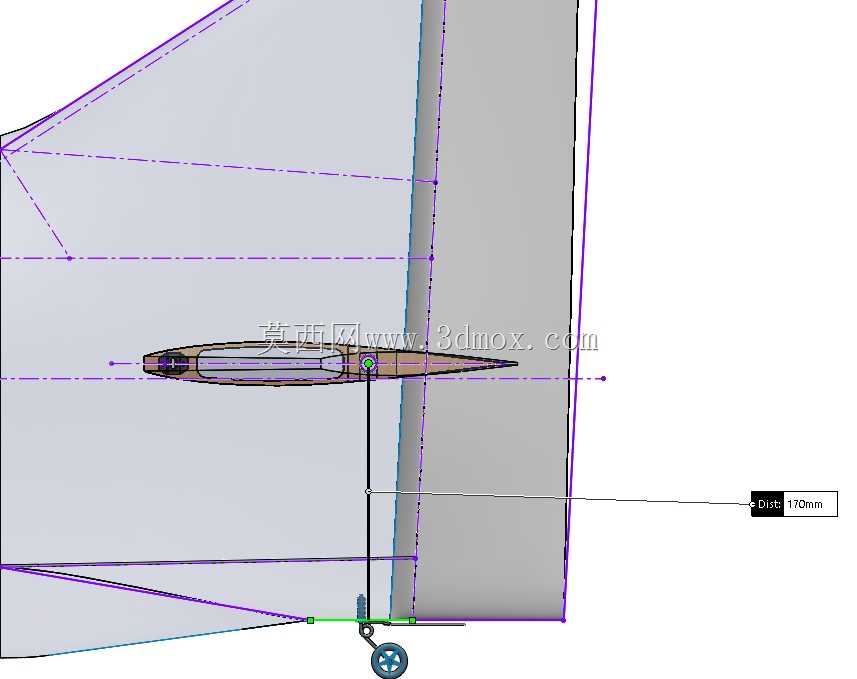

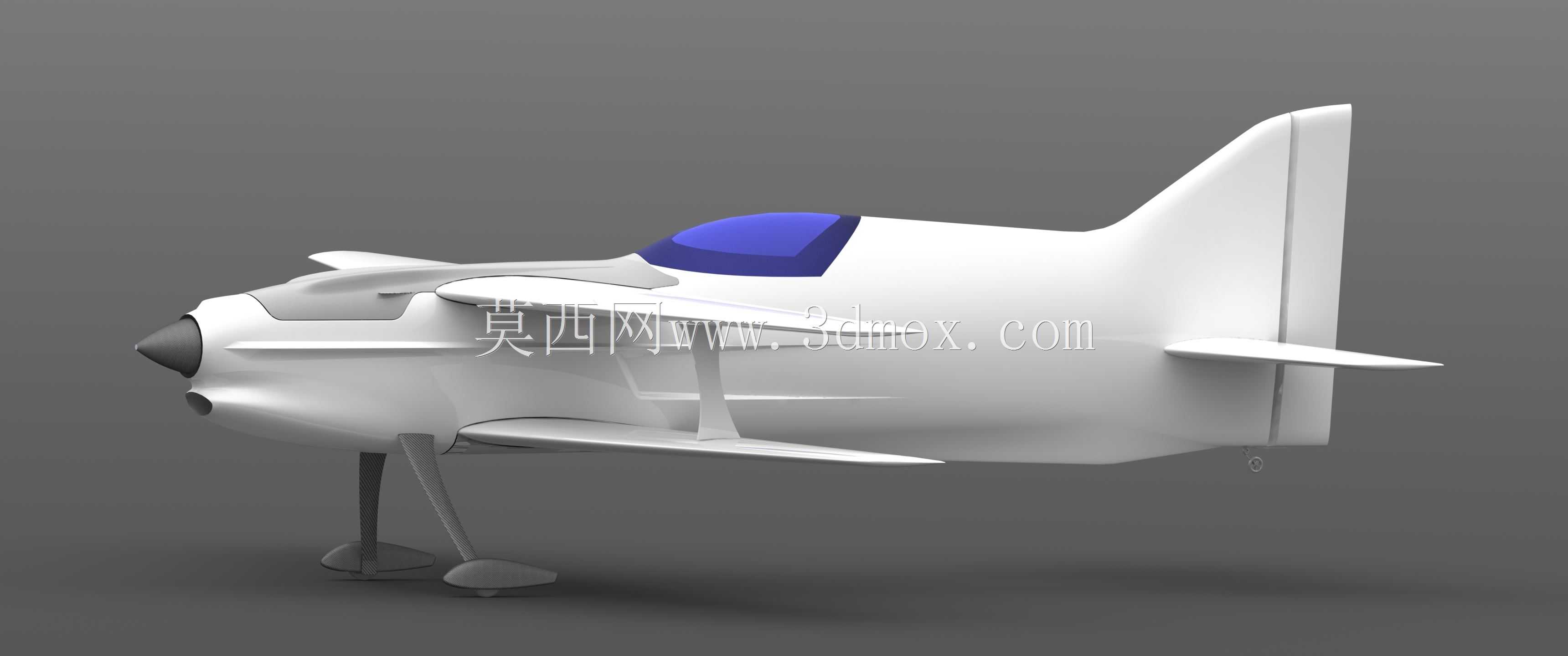

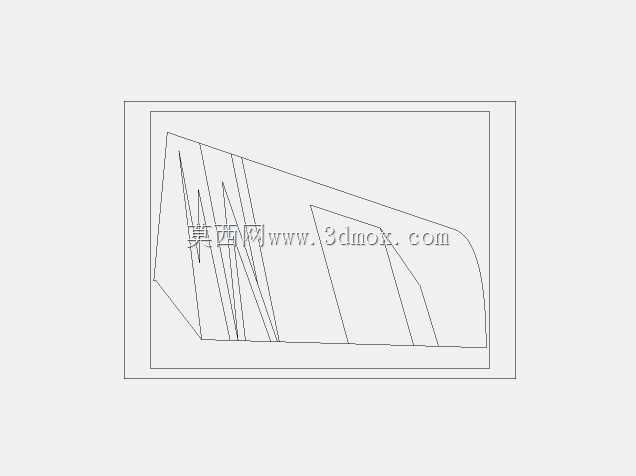

  从安装边界来看,整机的起落架采用后三点式布局,主起落架的安装位在机身重心前12%的位置,建模时预留了起落架钢丝的穿装孔位,孔位周边做了局部加厚的复合材料衬套,避免着陆冲击时轻木结构出现劈裂。尾翼部分的操纵面铰链位在建模时就做了一体化的转轴槽,不需要后期额外加装铰链件,直接将蒙皮作为铰链介质即可,既减轻重量也减少装配工序。机身座舱部分采用透明舱盖设计,舱盖的贴合止口在建模时做了0.2mm的台阶定位,保证粘接后外形顺滑,没有突兀的阶差。

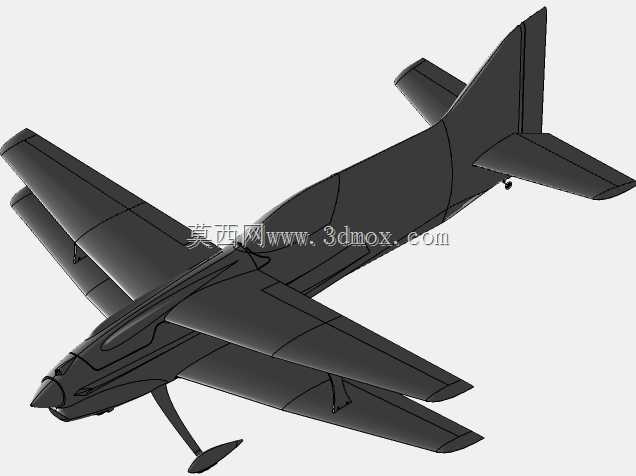

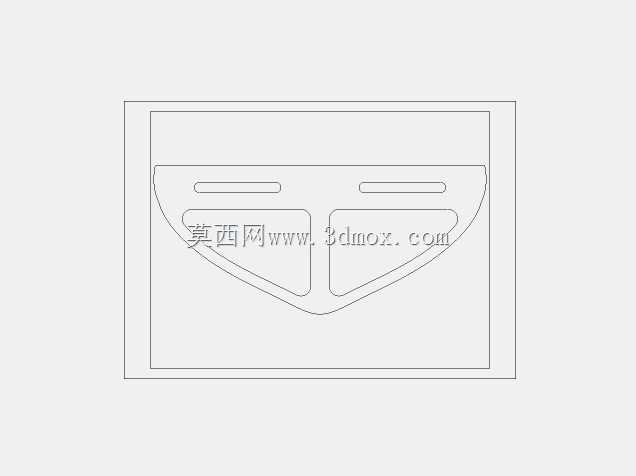

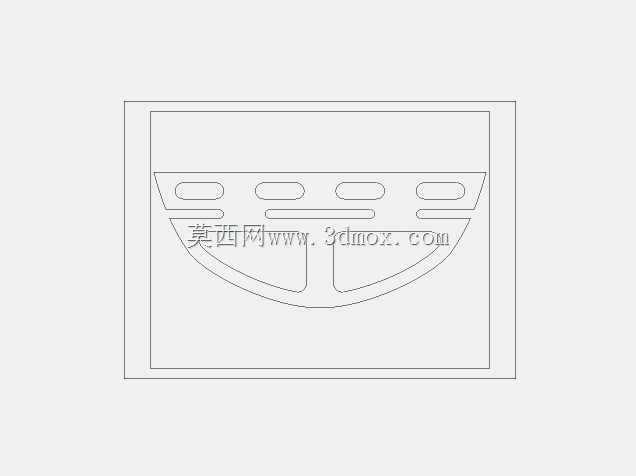

  整个模型的曲面部分全部按照实际蒙皮包覆后的收缩量做了预修正,因为轻木结构外覆的热缩蒙皮在加热收缩时会对骨架产生向内的拉力,要是建模时完全按照理论外形做骨架,蒙皮收缩后会出现翼面凹陷、机身线条变形的问题,所以在骨架的外形曲面上预留了0.3mm的向外凸起量,抵消蒙皮收缩带来的形变。机翼和机身的对接采用插销式结构,插销的导向锥角做了15度的修形,方便组装时快速对位,插销孔周边的复合材料加强件延伸到机身内部的纵向承力梁上,将机翼传递的升力、过载载荷直接分散到整个机身骨架,避免局部应力集中。

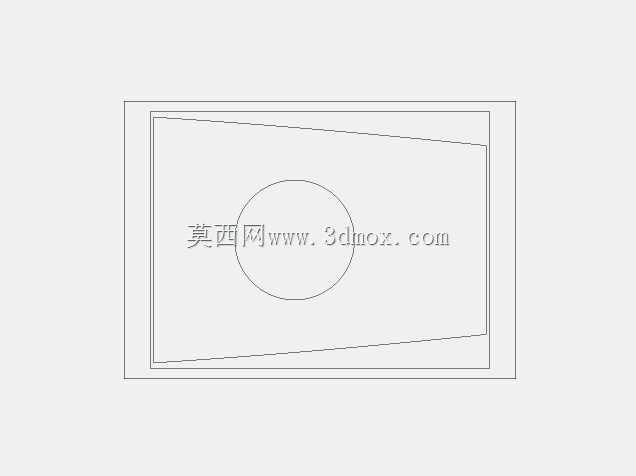

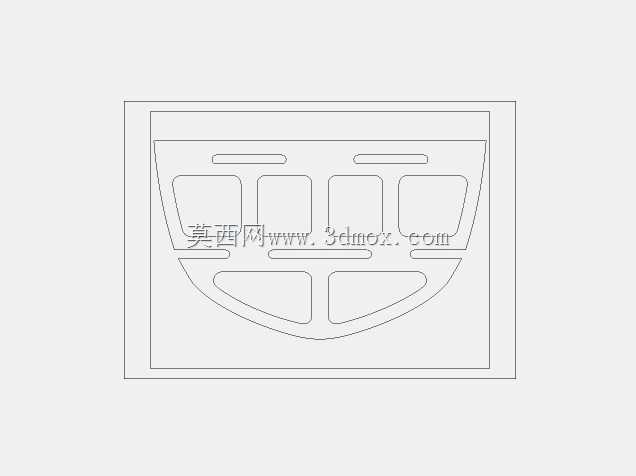

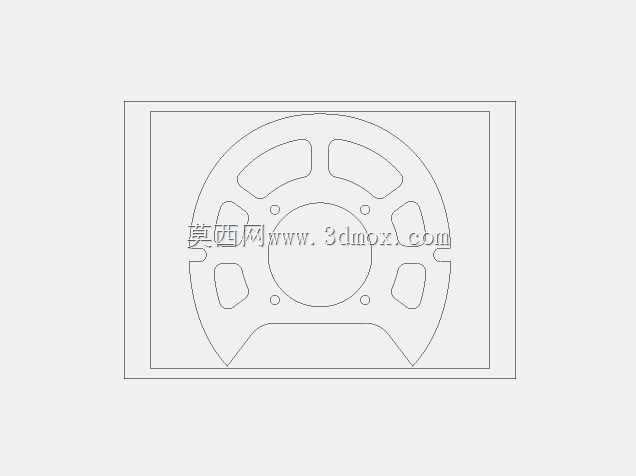

  在实际制作场景中,这套模型的所有结构件都适配常规的轻木切割加工与桌面级3D打印工艺,不需要特殊的加工设备,爱好者按照建模拆分的零件切割轻木骨架、打印复合材料连接件后,就可以完成组装,结构的定位基准全部在零件上做了对应的卡位标记,不需要额外制作组装工装就能保证整机的外形准确度。操纵舵面的摇臂安装位在建模时就按照常用的航模舵机尺寸预留了安装槽,舵机的走线槽也在机身内部做了一体化的布线通道,避免走线干涉操纵连杆的运动,也不会因为导线外露影响飞行时的气动外形。
