阳台外置双扇推拉格栅门结构设计

　　在民用住宅、商用临街铺面、小型办公空间的外立面孔洞封堵与动线分隔场景中，外置推拉门是兼顾通风采光、空间分隔、通行开关功能的常用构件，本次建模的双扇格栅推拉门，主要适配半开放阳台与室内空间的衔接位置，也可用于临街商铺的入户隔断、阳光房的分区隔断等场景。不同于常规室内推拉门，外置款需要考虑室外侧的风压耐受、雨水导流、长期光照下的结构形变余量，因此在结构设计上做了针对性的调整。

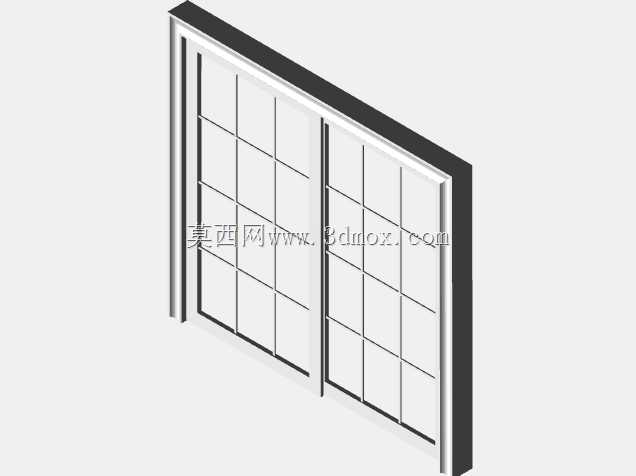

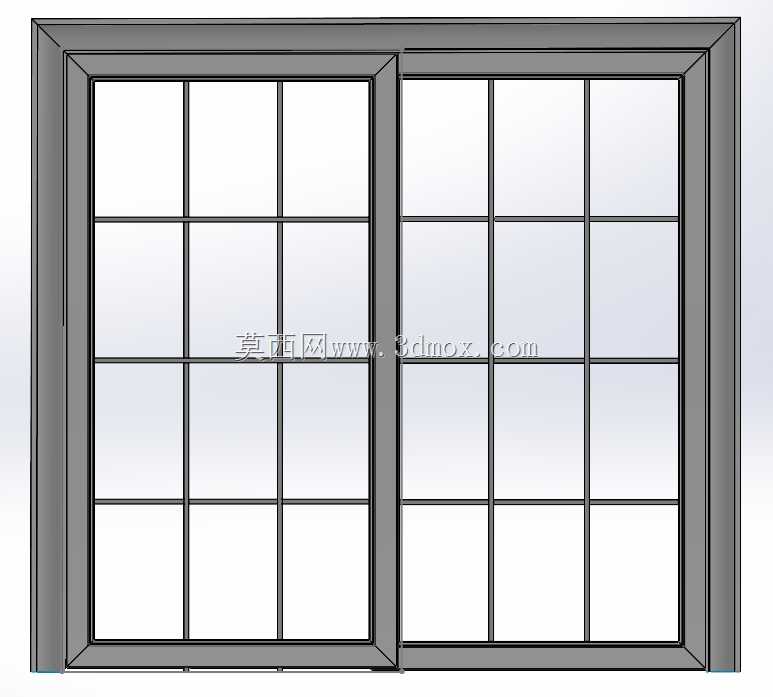

　　从功能特性来看，该款推拉门采用双扇等宽平移结构，两扇门体分别在内外两条平行轨道上滑动，开关过程中无向外或向内的扇体探出，不会占用阳台外侧的悬挑空间，也不会挤占室内侧的家具摆放区域，对于面宽有限的小户型阳台适配性极强。门体采用横竖分格的格栅设计，每扇门被竖向中梃、横向棂条均匀分割为12个等尺寸的方格透光区，既保证了足够的透光面积，避免格栅过密导致的室内采光遮挡，又通过分格结构提升了单扇门的整体抗扭刚度，减少大尺寸玻璃在风压作用下的形变量，同时方格格栅的视觉效果规整，适配多数简约、北欧、新中式的装修风格，不会出现风格突兀的问题。

　　设计思路上，首先确定了门体的整体外框尺寸边界，外框采用四边围合的一体式框型结构，上框内置双轨道槽，分别对应内外两扇门的滑动路径，轨道槽内预留了滑轮安装位与排水坡度，可将渗入轨道缝隙的雨水顺着坡度导向框体两侧的排水孔排出，避免轨道内积水锈蚀滑动构件。下框采用高低轨设计，外侧轨道高度低于内侧轨道，进一步阻挡雨水向室内侧漫流，同时下框的踩踏面做了防滑纹理处理，人员进出时不易滑倒。两扇门的侧边均设置了密封毛条安装槽，门体关闭时，两扇门搭接位置的毛条相互挤压，可封堵扇间缝隙，减少室外灰尘、噪音的传入，也能降低冬季室内热量的流失。门体的边框、中梃、棂条均采用等壁厚的型材结构，在建模时统一了型材的截面参数，后续加工时可采用同一套挤出模具生产不同长度的构件，降低开模成本与物料管理难度。格栅棂条与边框、中梃的连接采用榫卯卡接结构，建模时预留了精确的卡接公差，装配时不需要额外的连接件即可完成棂条的固定，装配效率更高，也避免了螺钉连接外露影响外观的问题。

　　安装边界方面，该款推拉门的外框安装需要在墙体洞口预留15-20mm的安装间隙，用于填充发泡胶与密封胶，抵消墙体施工的尺寸误差与建筑沉降带来的形变。外框与墙体的固定点间距不大于600mm，在框体的四个角部150mm位置必须设置固定点，避免框体安装后出现翘曲，影响门体的滑动顺畅度。单扇门的重量控制在常规人力可搬运的范围内，不需要额外的吊装设备即可完成现场装配，适配多数家装场景的施工条件。滑动滑轮采用内嵌式安装，隐藏在门体下边框的型腔内部，不会外露积灰，同时滑轮的高度可通过侧边的调节螺钉进行微调，安装时可根据轨道的实际水平度调整门体高度，避免门体出现下坠蹭轨、开关卡顿的问题。门体的把手采用内嵌式设计，安装在两扇门的搭接侧边框上，开关门时不需要额外的外凸操作空间，避免把手磕碰过往人员，也不会影响窗帘等软装的安装使用。

　　在实际使用场景中，该款推拉门可根据需求在格栅区域安装透明玻璃、磨砂玻璃或者金刚网，安装玻璃时可满足封闭阳台的保温、隔音需求，安装金刚网时可兼具防盗、防蚊虫的功能，不需要额外加装纱窗，减少了构件的叠加占用。建模过程中对所有活动构件的运动行程做了干涉检查，模拟门体从全开到全关的整个滑动过程，确认扇体与框体、扇体与扇体之间无运动干涉，滑动行程的极限位置设置了缓冲块安装位，可避免开关门时扇体直接撞击框体产生噪音与构件损伤。整体结构没有复杂的异形构件，所有型材均为直料，加工时只需要进行定尺切割、端部铣削即可完成构件加工，不需要复杂的成型工艺，生产加工门槛低，适合批量标准化生产，也便于后期的维护更换，单根构件损坏时可单独拆卸替换，不需要整体更换门体，降低后期维护成本。
