8080系列工业挤压铝型材框架构件

　　这款8080规格的挤压铝型材，是重型设备机架搭建场景里的常用构件，在光伏组件生产线的主支撑框架、大型物流分拣线的侧边护架、重载检测设备的台架主体上都能看到这类型材的应用。不同于轻型4040型材的轻载适配性，8080型材的截面壁厚经过针对性加厚，单米承重能力可以满足大跨度无中间支撑的框架搭建需求，在跨度1.2米的悬空安装场景下，型材中部的静载挠度可以控制在0.5毫米以内，不会因为长期承重出现不可逆的形变。

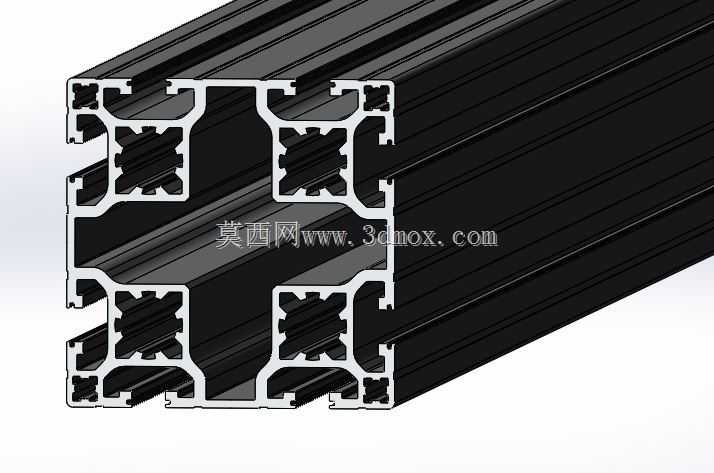

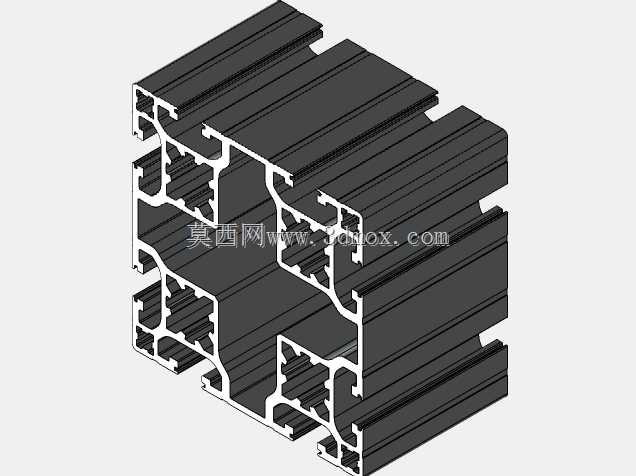

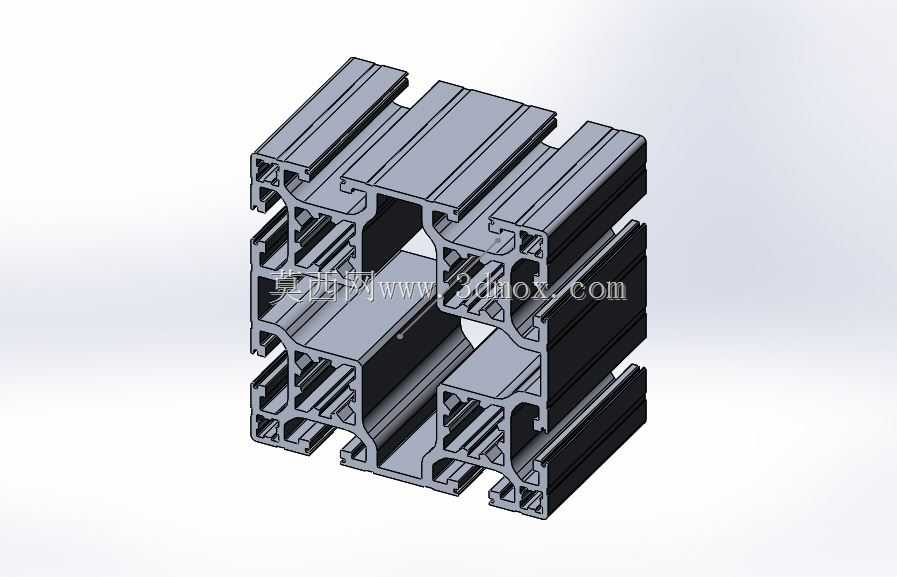

　　从截面结构来看，这款型材采用四腔体对称设计，每个腔体的内角都做了R2的圆弧过渡，避免挤压成型过程中出现应力集中导致的型材开裂，同时四个方向都预留了标准T型槽道，槽道宽度适配常用的M8T型螺栓，不需要额外在型材上打孔攻丝，就可以完成相邻型材的直角拼接、十字交叉连接以及各类附件的挂载。槽道内部的凸起筋条做了防滑齿设计，当螺栓锁紧时，螺母和齿面咬合，不会因为设备运行的长期振动出现连接松动的问题，这点在有连续振动的自动化生产线机架上尤为重要，很多早期设备机架用普通平槽铝型材，运行半年左右就会出现连接螺栓移位、框架晃量增大的问题，带防滑齿的槽道设计刚好解决了这个痛点。

　　在安装边界上，这款型材的外轮廓截面尺寸为80毫米×80毫米，四个角的外圆角为R1.5，相邻型材拼接时，端面的平面度公差控制在0.1毫米以内，配合专用的端面连接板，可以实现两根型材的无缝对接，对接后的直线度误差每米不超过0.2毫米。型材的T型槽中心距离外边缘的距离为10毫米，挂载钣金护板、线槽、传感器安装支架的时候，不需要额外调整安装位置，所有配套的标准附件都可以直接卡入槽道锁紧，大幅减少现场安装的加工工作量。

　　设计这类重型铝型材的时候，首先要平衡型材重量和承重能力的关系，腔体内部的加强筋厚度不能过厚，不然会导致型材米重过大，增加整体框架的成本和安装难度，也不能过薄，不然会降低截面的惯性矩，影响承重性能。这款型材的加强筋厚度设置为2.5毫米，外壁厚度为3毫米，在保证截面惯性矩满足重载需求的前提下，把米重控制在合理区间，比同规格的实心方钢减重70%以上，同时铝合金的阳极氧化表面处理，不需要额外做喷漆防锈，在潮湿的车间环境下也不会出现锈蚀问题，后期维护成本极低。

　　在实际设备搭建中，这类型材经常和4040、4080规格的铝型材搭配使用，主框架用8080型材承担主要载荷，侧边的辅助护架、操作面板安装架用轻型型材，既可以保证整体框架的刚性，又能控制整体的材料成本。型材的模块化设计让框架的改造调整非常方便，当设备需要升级改造、增加工位的时候，只需要在对应位置的T型槽里加装连接件，不需要对原有框架进行切割焊接，不会破坏原有型材的表面处理层，调整完成后可以直接投入使用，这也是挤压铝型材框架相比焊接钢结构框架最大的优势，尤其适合需要频繁调整工位的柔性生产线场景。另外，型材的中空腔体还可以作为走线通道，把设备的电源线、信号线从腔体内部穿过，避免线缆外露在框架外面，既美观又可以防止线缆被生产过程中的物料剐蹭破损，提升设备的整体安全性，很多设备厂家在做机架设计的时候，会提前在型材的对应位置开孔，把线缆从腔体内部引到各个用电部件的安装位置，整台设备外观看不到明线，整体整洁度大幅提升。
