80毫米开口式光轴支撑固定座结构

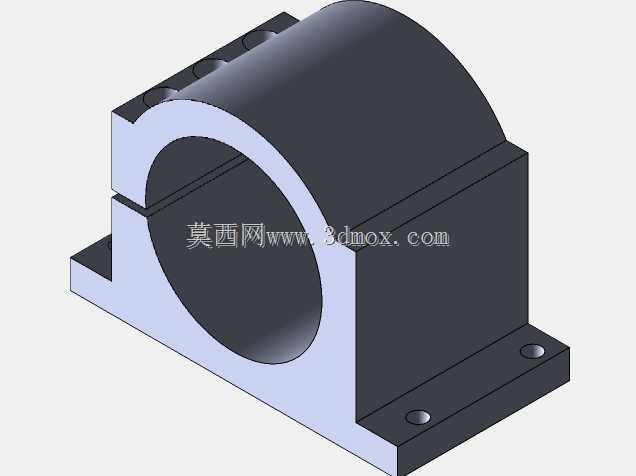

　　在自动化输送线、直线运动模组、木工推台锯导轨、包装设备导向轴的安装场景里，这类开口式支撑座是承担光轴径向载荷、保障轴系运行同轴度的核心基础零件，本次呈现的80毫米规格支撑座，适配公称直径80mm的硬轴安装，是大负载直线导向结构里常用的支撑元件。从实际使用场景来看，这类支撑座区别于闭口式轴座的核心优势，是安装时不需要从光轴端部穿入，可在光轴的任意轴向位置完成固定，对于长行程导向轴的中间支撑点位布置、已预装完成的轴系后期加装支撑结构的工况，能大幅降低装配与维护的工作量，尤其在多段拼接长光轴的设备上，可灵活调整支撑间距，规避长轴自重带来的绕度变形问题。从结构设计逻辑来看，该支撑座采用整体式底座加开口夹紧的结构形式，

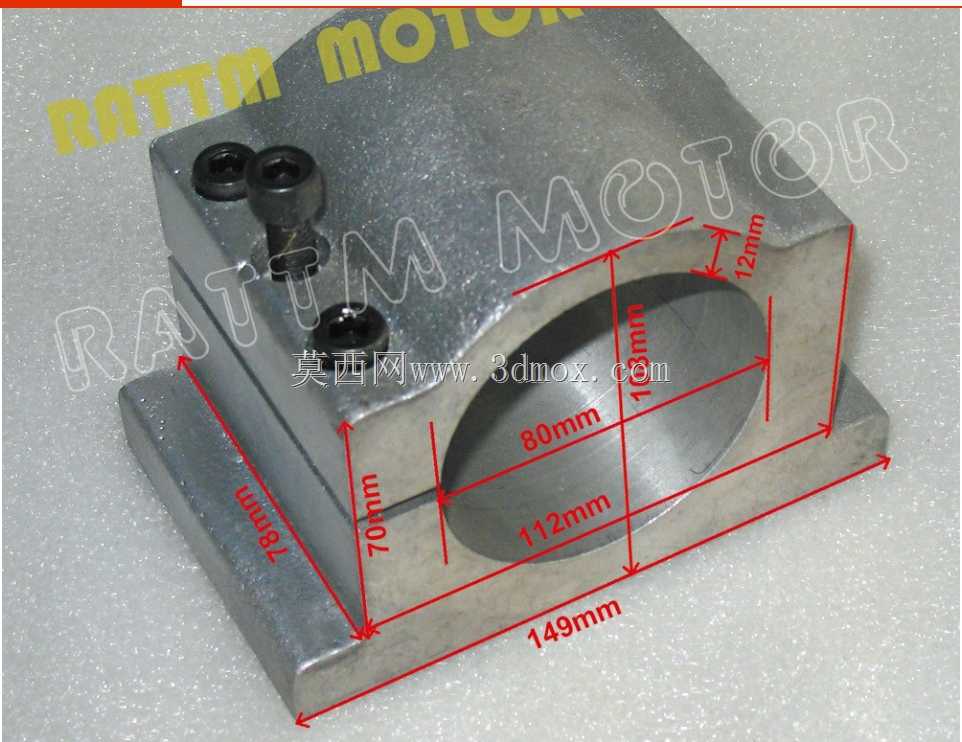

　　底座两侧预留带安装沉孔的固定翼，可通过内六角螺栓直接固定在设备安装基板的T型槽或预制螺纹孔上，安装基准面与轴孔中心的平行度、垂直度公差控制在0.02mm每100mm范围内，能保障光轴安装后与设备运动方向的平行度要求。上部的开口夹紧结构通过两个对称布置的内六角锁紧螺栓实现抱紧，开口处预留0.8-1.2mm的收缩间隙，当锁紧螺栓施加规定扭矩时，开口产生弹性变形抱紧光轴外圆，抱紧力可满足常规工况下光轴不发生轴向窜动、径向偏移的要求，相比顶丝固定的轴座，这种夹紧方式不会在光轴表面产生顶丝压痕，也不会破坏光轴的表面镀铬层，对光轴的精度保持性更友好。从安装边界尺寸来看，该支撑座的轴孔公称直径为80mm，适配g6公差级别的光轴安装，底座总宽度、

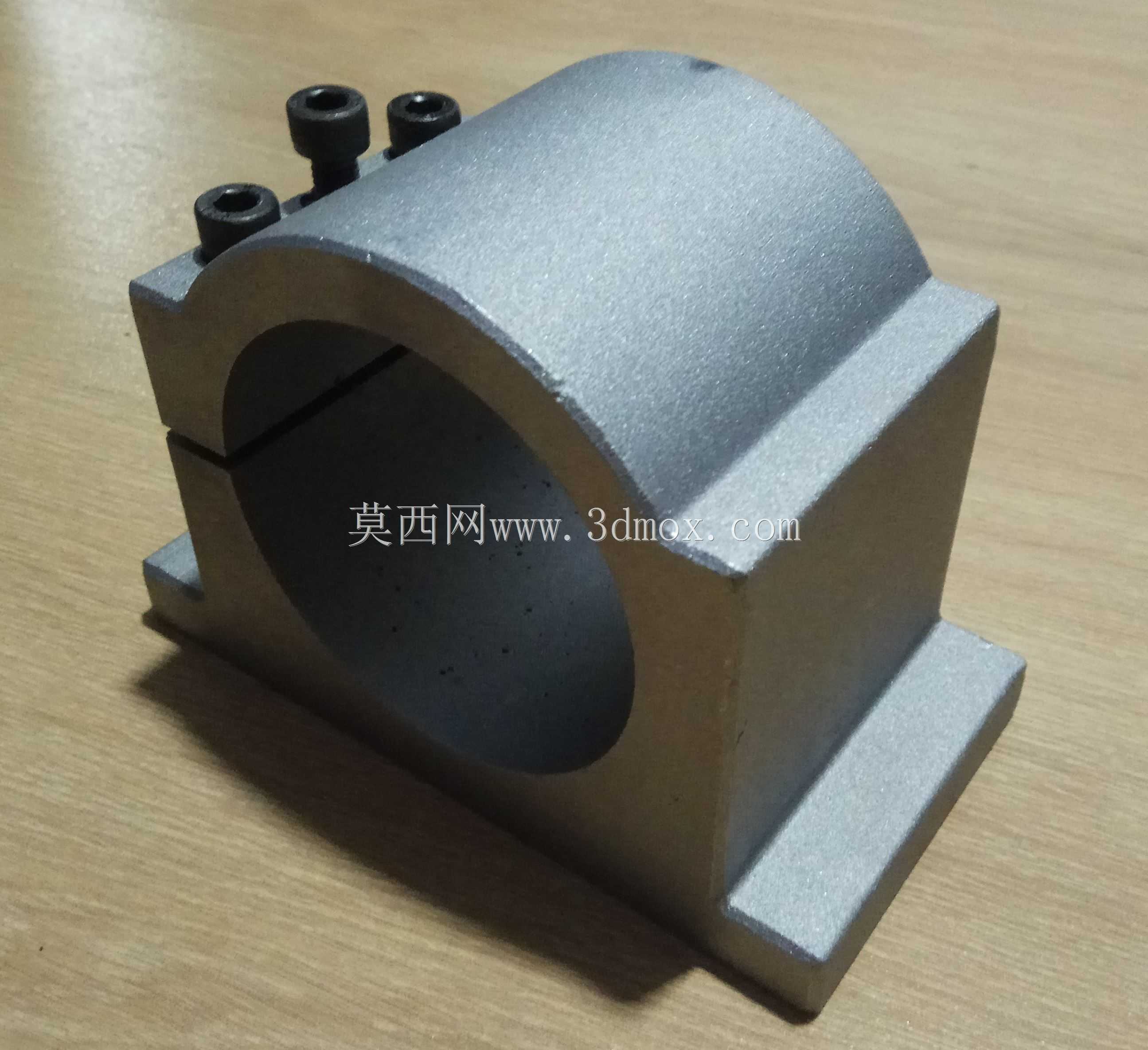

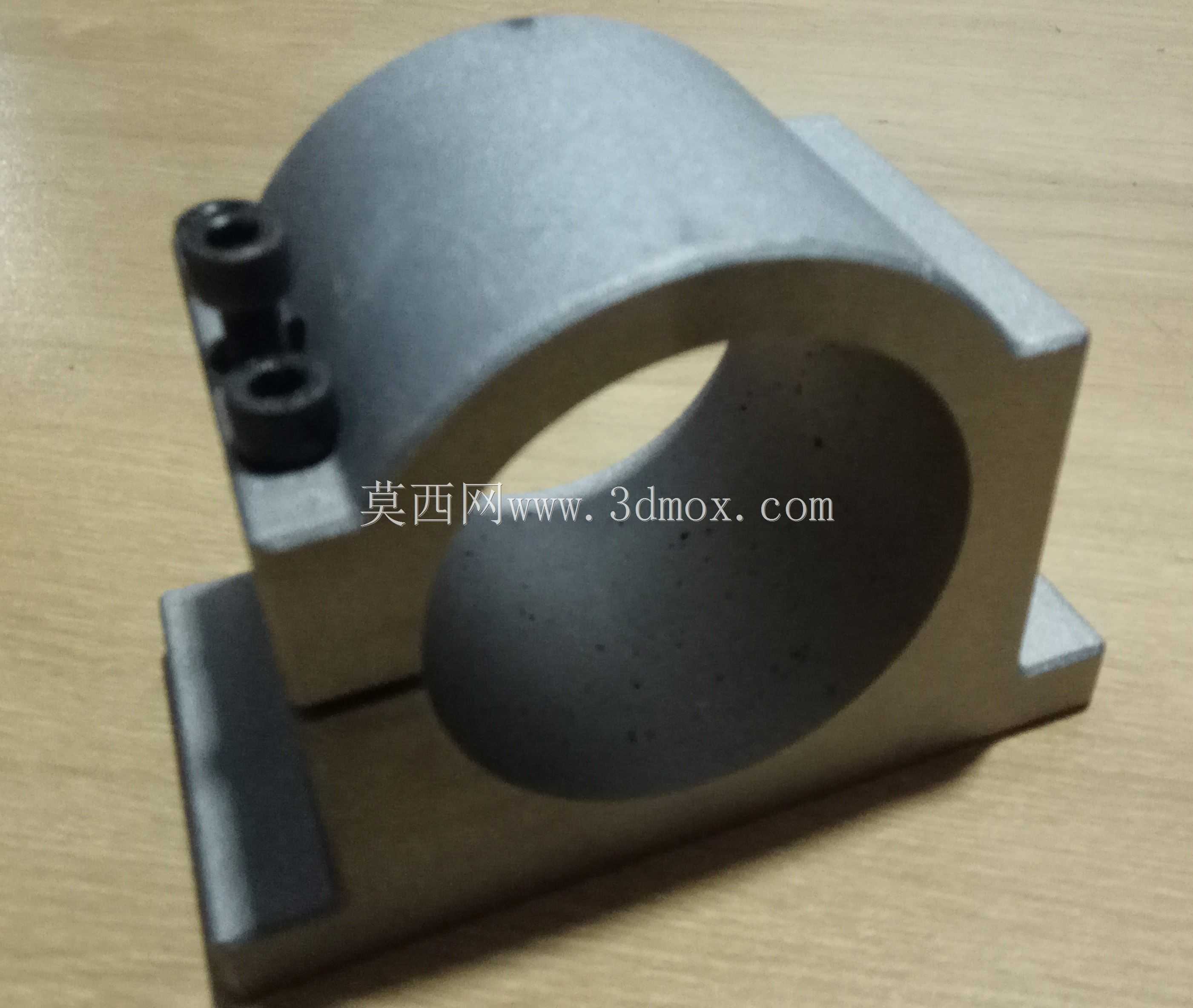

　　安装孔中心距、整体高度均按照行业通用安装尺寸设计，可直接替换同规格的标准支撑座，不需要重新加工设备基板的安装孔位。上部夹紧螺栓采用M8规格内六角圆柱头螺钉，推荐锁紧扭矩为12-15N·m，既能保证足够的抱紧力，也不会因为扭矩过大导致轴孔变形失圆，影响光轴的滑动或转动精度。在实际选型应用中，这类支撑座常搭配直线轴承、导向光轴使用，作为直线运动系统的固定支撑端，也可用于无直线运动的固定转轴的支撑场景，比如滚筒输送机的辊筒端部支撑、翻转机构的转轴支撑等工况，其铸铝材质的本体经过表面氧化处理，具备不错的防锈能力与结构强度，重量比同规格铸铁轴座轻60%左右，在对设备自重有要求的移动设备、龙门架移动模组上应用优势明显。

　　设计过程中需要重点关注开口处的应力集中问题，在开口根部做R2的圆角过渡，避免反复锁紧松开过程中根部产生疲劳裂纹，轴孔内表面的粗糙度控制在Ra1.6以内，保证与光轴外圆的接触面积均匀，避免局部应力集中导致的抱紧力不足。底座安装面的平面度公差控制在0.01mm以内，安装时如果基板平面度较差，会导致支撑座锁紧后轴孔变形，出现光轴卡滞、抱紧力不均的问题，因此在设备安装基板加工时，对应支撑座的安装区域需要做铣平处理，平面度公差不低于0.03mm每100mm。另外在多支撑点的长轴布置中，需要注意各支撑座的轴孔同轴度误差，安装时可借助光轴本身作为校直基准，逐次锁紧固定螺栓，避免强行安装导致光轴产生弯曲内应力，影响后续运动部件的运行顺畅度。这类支撑座的结构没有复杂的曲面与特殊加工要求，常规的数控铣削设备即可完成加工，适合批量生产，在通用自动化设备、木工机械、食品包装机械、物流输送设备的轴系结构中都有广泛的应用，是机械结构设计中非常基础但又至关重要的一类支撑元件。
