GeoVision枪型IP监控摄像机结构设计

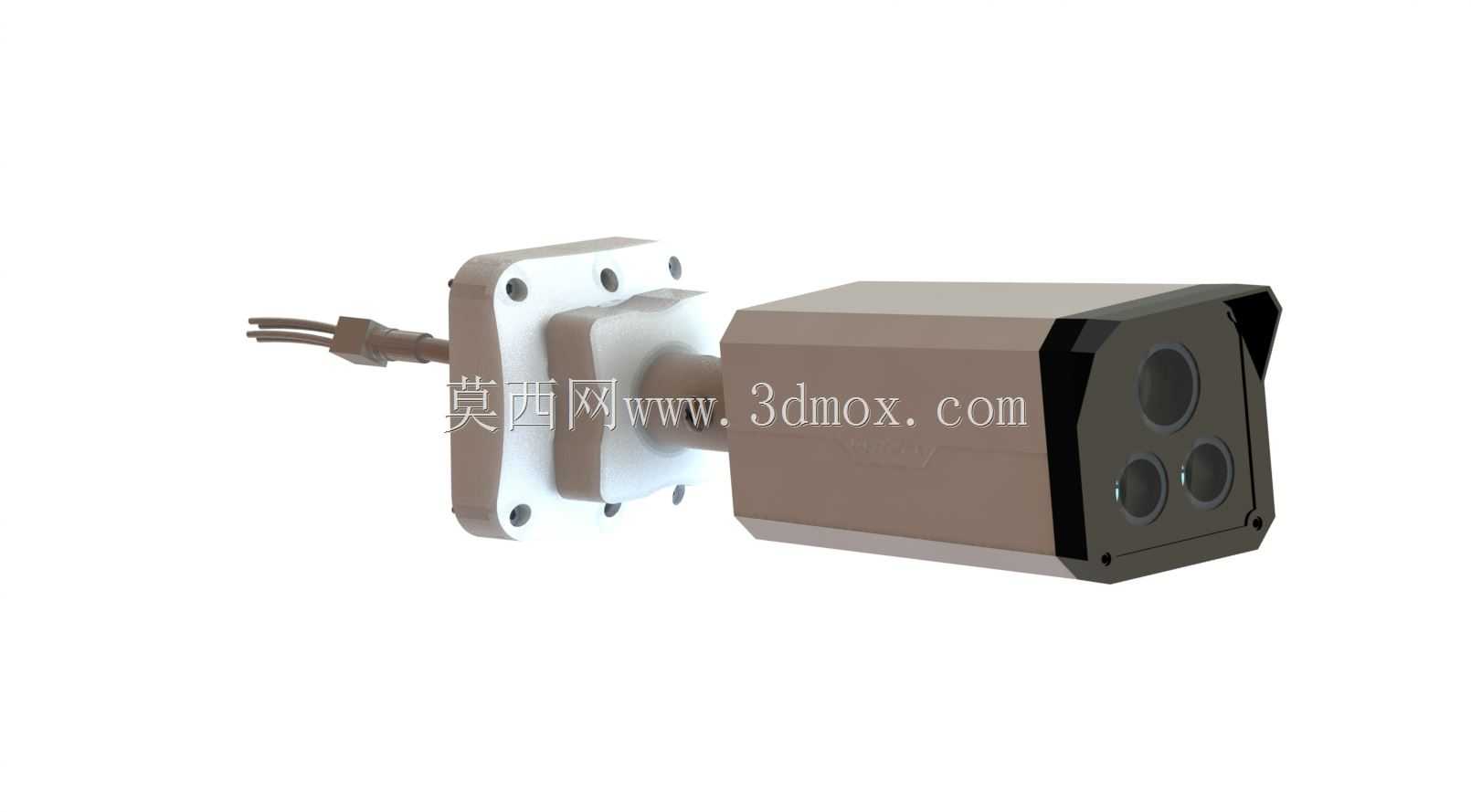

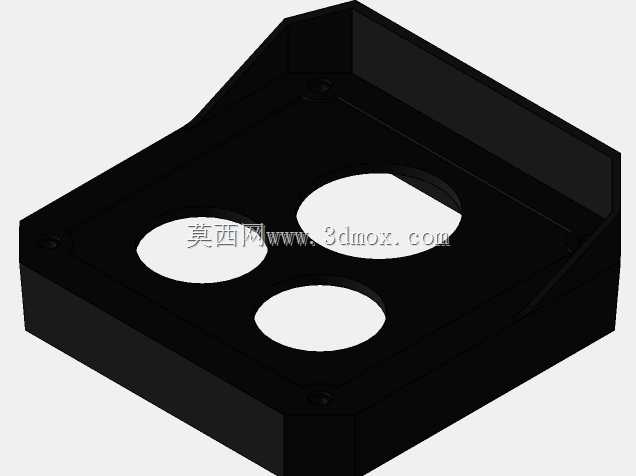

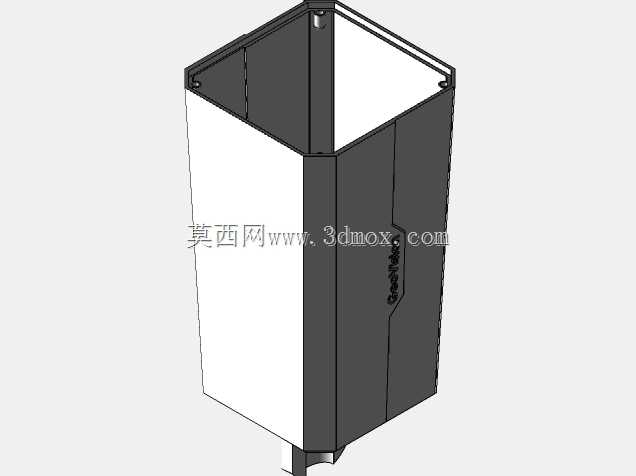

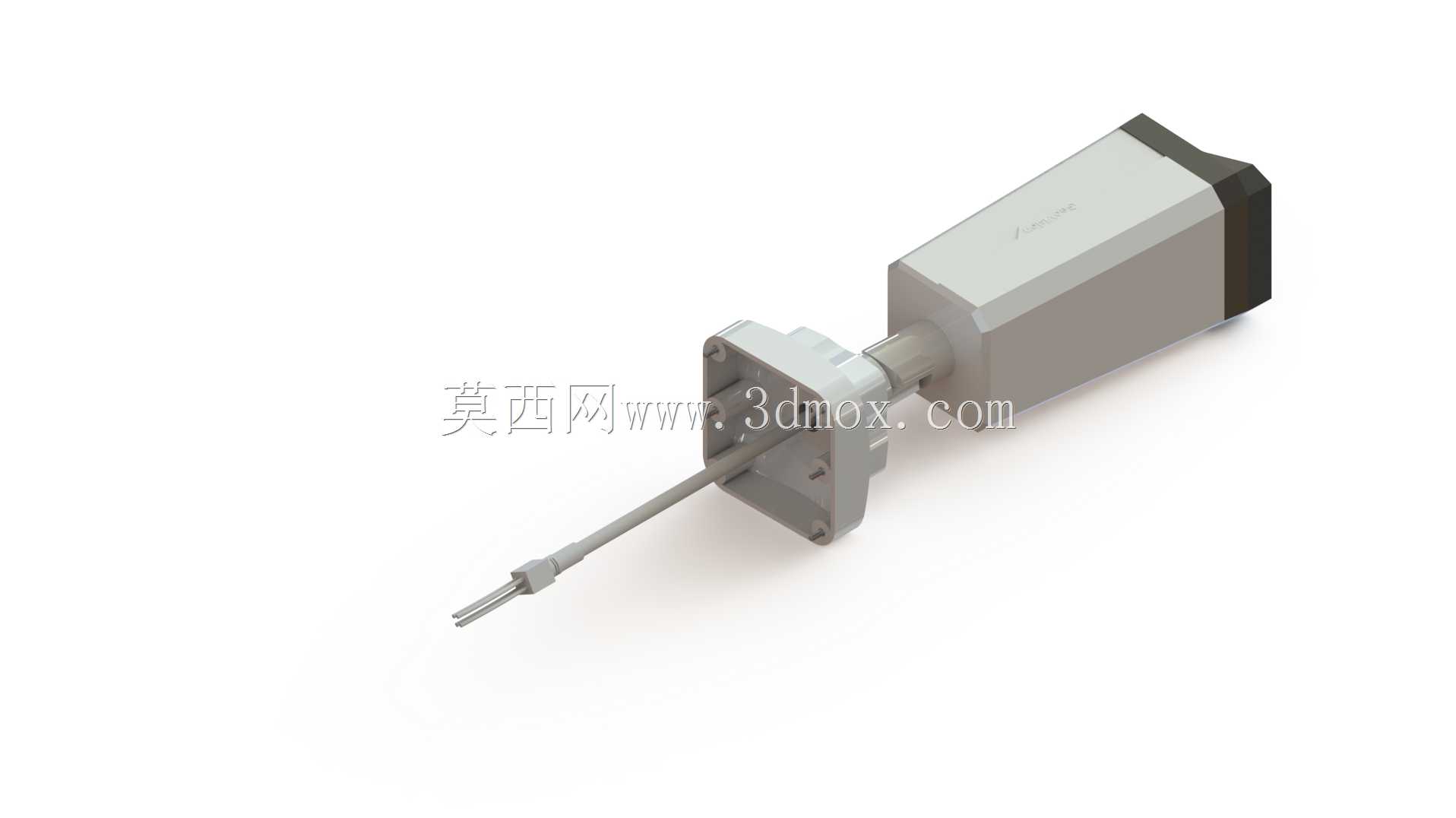

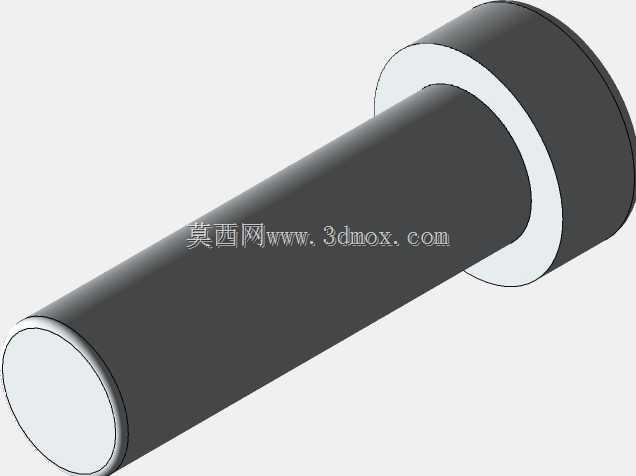

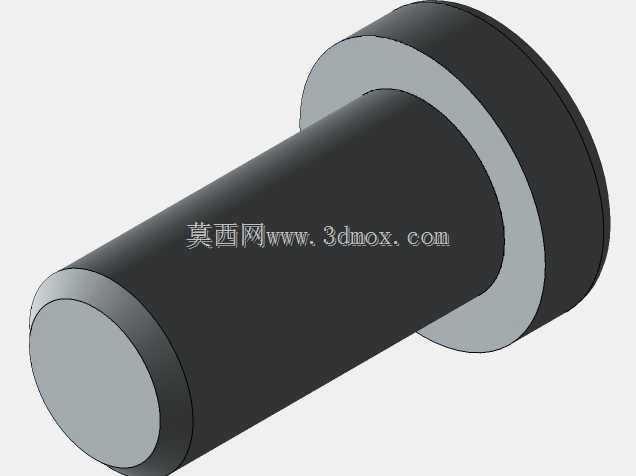

　　这款枪型IP摄像机的三维结构设计，首先要匹配户外及半户外安防场景的安装需求，常见于园区周界、厂区通道、楼宇出入口、仓储库区这类需要固定点位持续视频采集的场景，实际使用中需要兼顾设备防护、走线隐蔽、安装调节便利性几个核心工程诉求。从结构拆分来看，整机分为前镜头模组舱、机身主腔体、后端出线安装法兰三个核心部分，前舱采用斜切端面设计，将镜头、补光灯组件内嵌在黑色遮光罩内侧，避免户外强光直射产生的光晕影响成像质量，遮光罩边缘做了小尺寸外凸挡边，既可以减少雨水顺着镜头面流淌留下水渍，也能在一定程度上阻挡扬尘直接附着在镜片表面。机身主腔体采用矩形截面的铝合金壳体结构，壁厚控制在1.8mm左右，既满足户外使用的抗冲击防护要求，

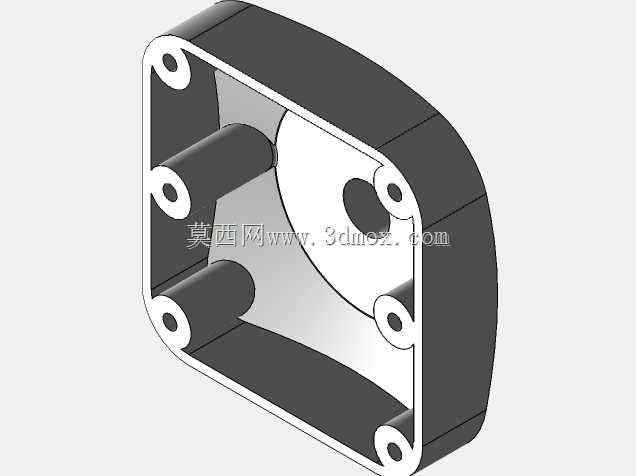

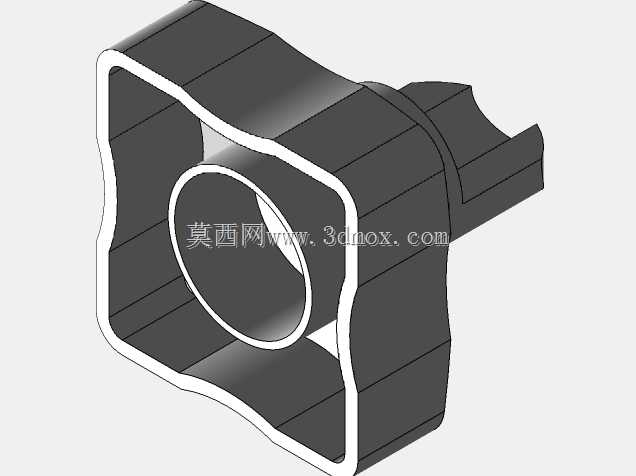

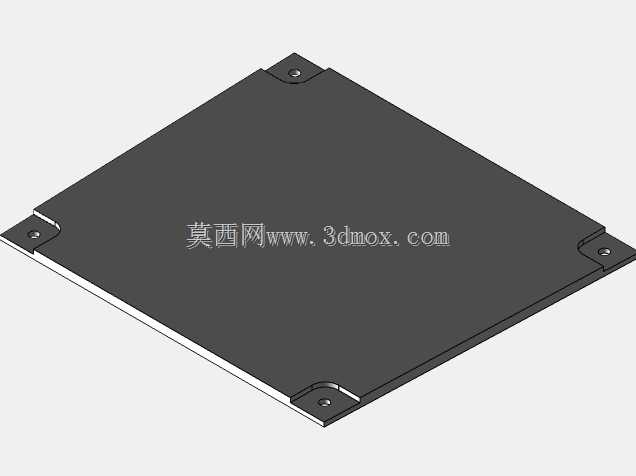

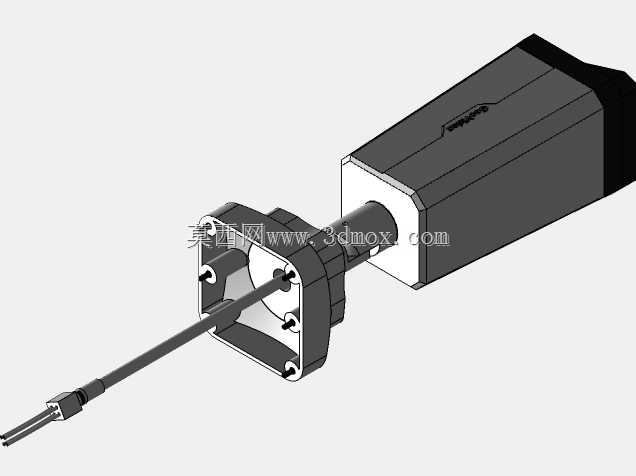

　　也能通过壳体本身将内部主板、图像传感器工作产生的热量传导散出，不需要额外加装散热风扇，避免了风扇转动带来的积尘、寿命损耗问题，腔体接缝处设计了嵌入式密封胶条槽，装配后可以达到IP66级的防水防尘能力，适配露天安装的淋雨、扬尘环境。后端的安装法兰采用方形带安装孔的结构，四个安装孔做了沉台设计，使用膨胀螺栓或者自攻螺丝固定在墙面、立杆支架上时，螺丝头不会突出法兰平面，保证法兰和安装面贴合紧密，法兰和机身连接的部位设计了可微调角度的转动衔接结构，安装时可以在水平±180°、垂直±35°范围内调整镜头朝向，调整到位后通过侧面的锁紧螺钉固定角度，不需要额外搭配万向调节支架就能完成点位朝向校准。出线部位从法兰中心位置引出防水尾缆，

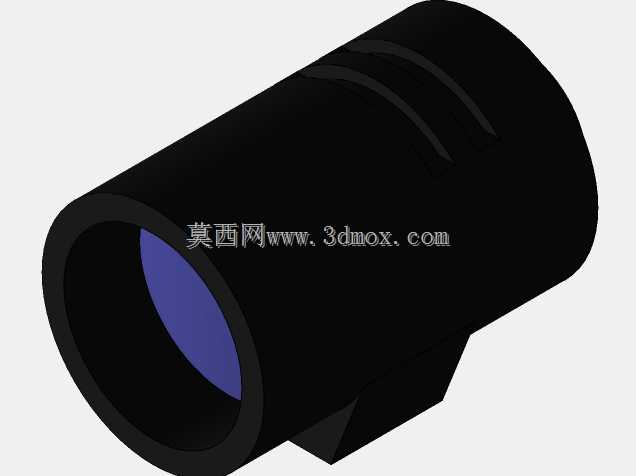

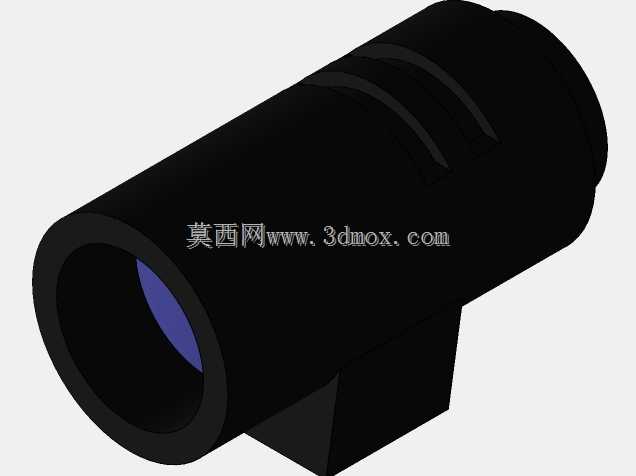

　　尾缆和法兰衔接处做了橡胶防水格兰头结构，避免雨水顺着线缆缝隙渗入设备腔体内部，尾缆集成了网线供电、信号传输的线芯，支持POE供电模式，现场布线只需要布设一根网线就能完成供电和视频信号传输，减少布线工程量。从设计逻辑上，这款模型在建模时优先保证各部件的装配干涉检查，镜头模组的定位台阶和前舱的配合公差控制在0.1mm以内，保证镜头光轴和机身端面的垂直度，避免成像画面出现倾斜；主腔体和前后端盖的配合采用止口定位，装配时不需要额外做对位调整就能保证壳体接缝均匀，外观一致性好。安装边界方面，整机不含尾缆的长度在160mm左右，机身截面尺寸为70mm70mm，安装法兰的外形尺寸为90mm90mm，安装时需要预留至少120mm的后部操作空间，

　　方便接线和角度调整，固定点位的承重要求不低于2kg，避免长期使用后出现点位下垂偏移。实际选型使用时，这类结构的摄像机因为没有外露的调节旋钮、走线外露的问题，相比半球型摄像机更适合室外无遮挡的安装点位，防破坏能力也更强，结构设计上所有棱角都做了R1.5的圆角处理，既避免加工时的锐边割手问题，也能减少户外使用时的应力集中，提升壳体在高低温环境下的结构稳定性，不会因为热胀冷缩出现接缝开裂的问题。内部腔体预留了10mm左右的冗余空间，可以兼容不同规格的图像传感器板、补光灯控制板，不需要修改外壳模具就能适配不同像素等级的机型配置，提升了结构的通用化程度，降低后续衍生型号的开发成本。
