椭圆型带凸台安装法兰连接板结构设计

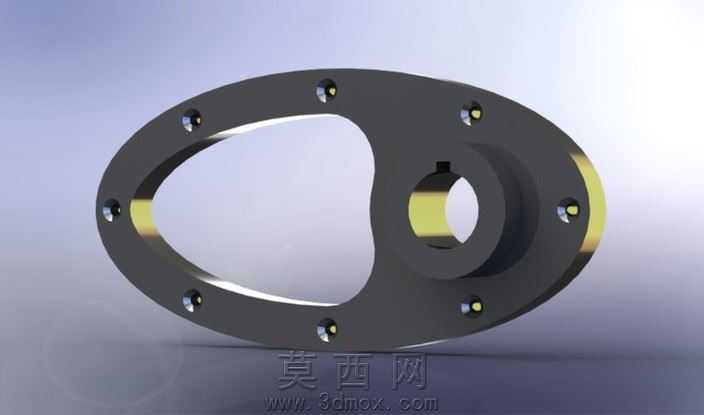

本作品为椭圆构型的法兰连接安装板，整体采用非对称椭圆盘体搭配单侧凸台轴座的结构设计，建模过程中首先以基准平面绘制椭圆外轮廓作为盘体的基础截面，通过拉伸命令生成盘体的基础实体，盘体厚度均匀，边缘做了微小的倒角处理以避免锐边应力集中。在盘体的单侧位置，通过同轴拉伸生成带中心通孔的凸台轴座结构，轴座中心的通孔内壁设计有键槽结构，用于与配套轴件实现周向固定，传递扭矩载荷，凸台与盘体的衔接位置做了圆角过渡处理，优化应力分布的同时提升结构的工艺合理性。沿椭圆盘体的周向均匀分布多个沉头安装孔，每个安装孔都做了沉头锪平设计，用于容纳紧固件的头部，保证安装后连接件表面平整无凸起，孔位的排布经过尺寸校核，保证安装时各紧固件的受力均匀，不会出现偏载问题。材质设置上，盘体主体采用哑光深灰金属材质，模拟发黑处理的碳钢质感，安装孔内壁与凸台端面做了亮黄色金属镀层效果，区分不同加工面的同时提升渲染的真实感，渲染阶段采用柔和的侧上方打光，突出盘体的轮廓层次与孔位、凸台的结构细节，阴影设置柔和自然，清晰展现各结构的位置关系与尺寸比例。设计过程中重点考量了非对称法兰的安装适配性，椭圆构型相比圆形法兰能够在狭长安装空间内实现更紧凑的布局，单侧凸台的设计既满足了轴件连接的功能需求，又尽可能控制了零件的整体重量，减少不必要的材料占用，各结构的尺寸公差预留符合通用机械安装的标准要求，沉头孔的深度、凸台的高度、键槽的宽度都经过参数化建模调整，可根据实际使用场景快速修改对应尺寸参数，适配不同的安装工况。
