复古风格装饰性小火箭三维造型设计

　　这款小火箭造型的三维结构，核心定位是桌面装饰类文创摆件的结构原型，可直接对接3D打印、小批量注塑开模的生产需求，也可作为机械建模教学中的曲面建模练习案例。从实际应用场景来看，这类造型既可以单独作为科技主题展厅的桌面陈设、航天科普活动的周边纪念摆件，也可以搭配透明亚克力底座作为机械类展会的伴手礼，还能拆解为不同部件作为SolidWorks曲面建模的教学演示素材，覆盖文创生产、教学演示、陈设装饰三类核心场景。

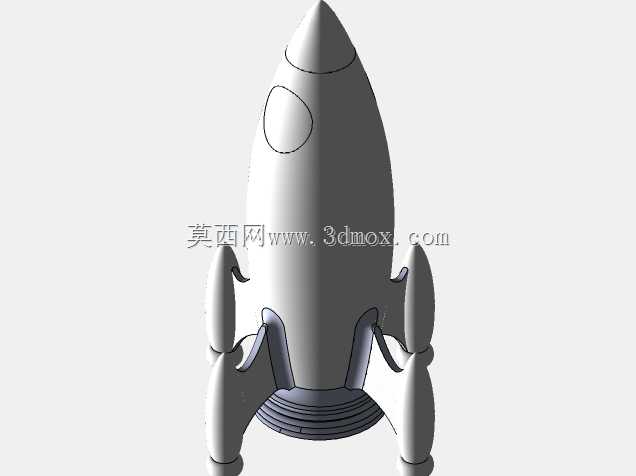

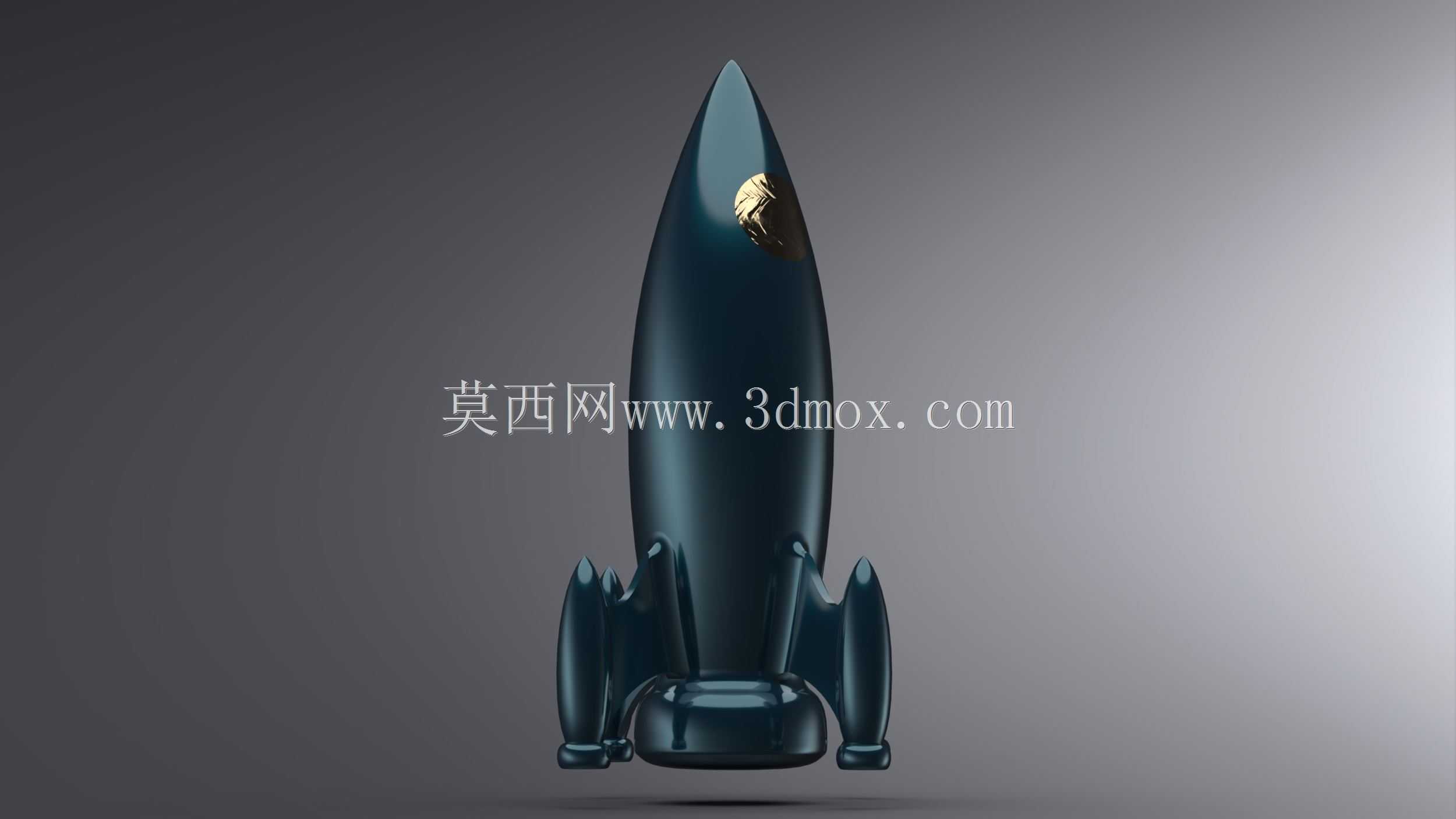

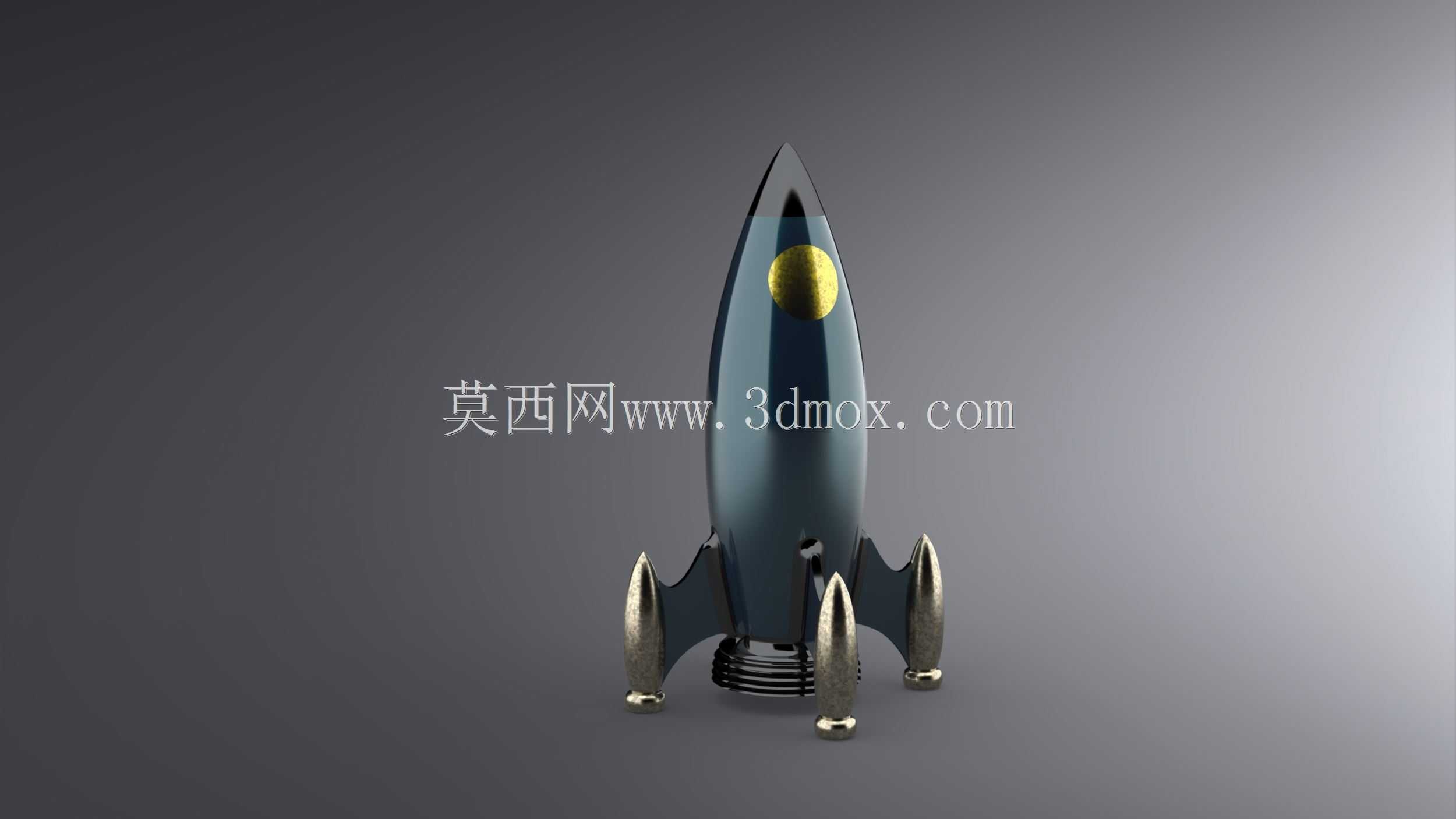

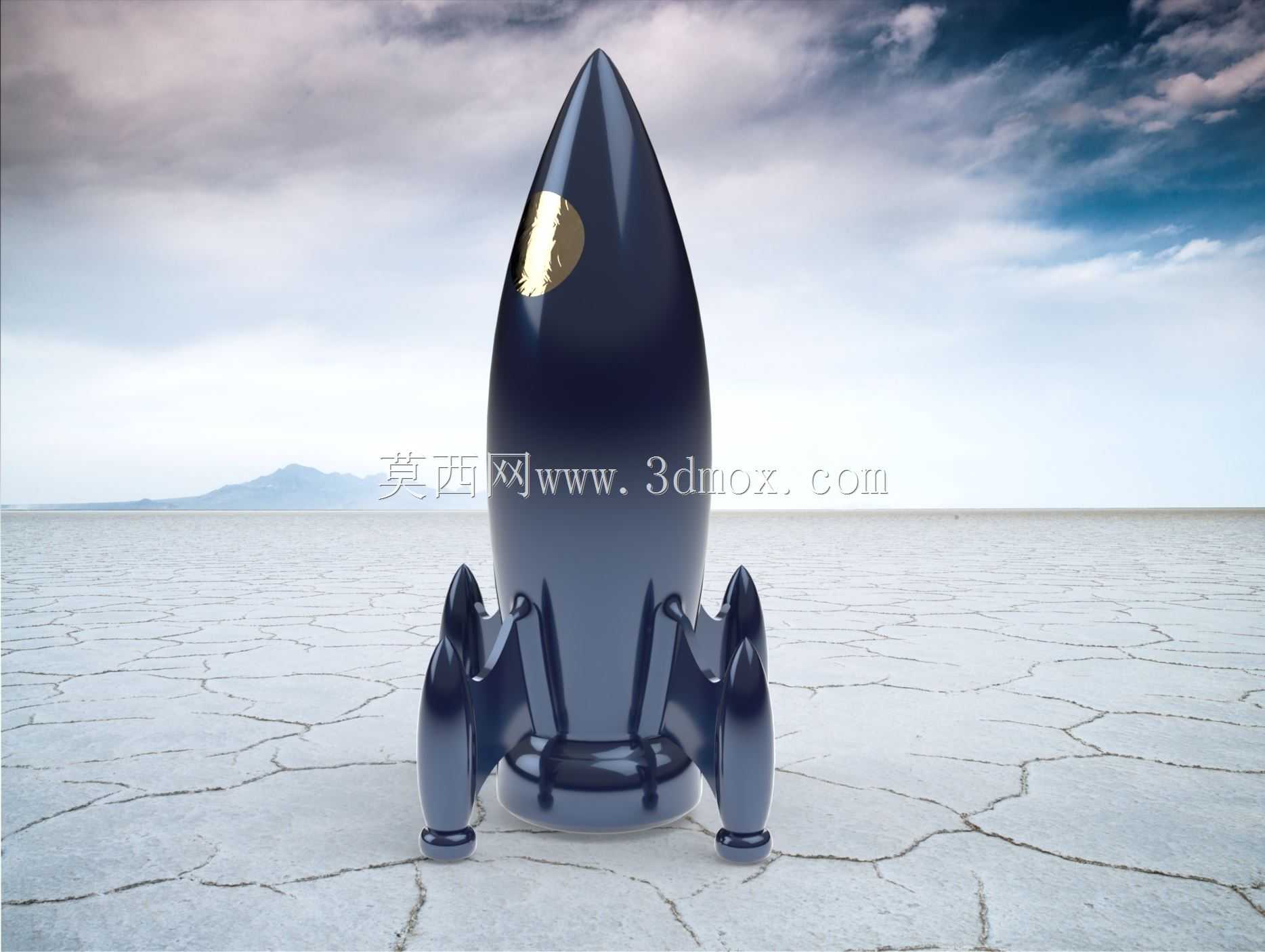

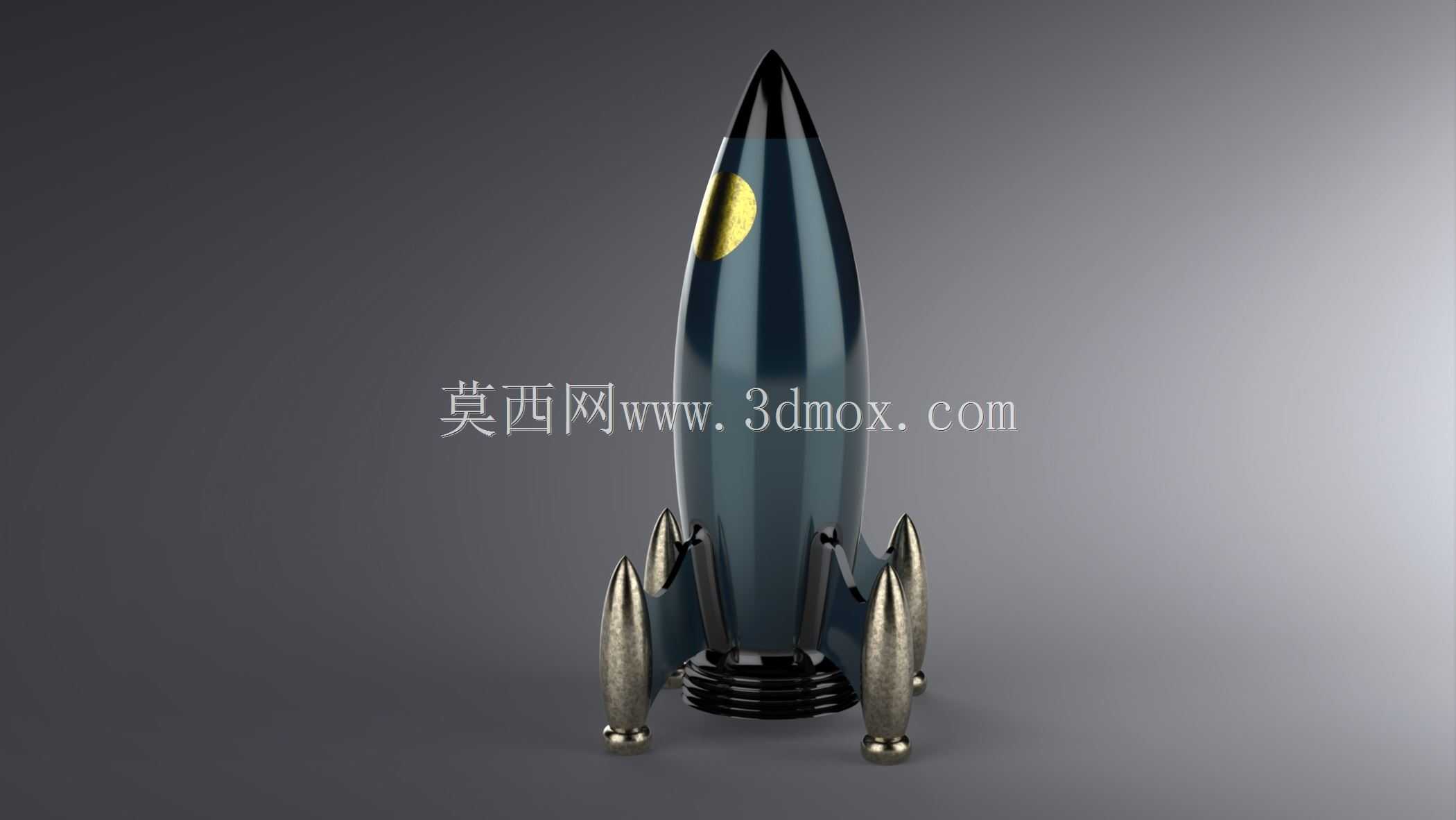

　　从功能特性来看，整个造型采用一体化流线型弹体设计，头部为大曲率钝头锥结构，区别于真实运载火箭的尖锐头锥，钝头设计一方面降低了曲面建模的曲率突变风险，避免小批量生产时出现应力集中导致的形变，另一方面也弱化了真实武器的尖锐感，更适配装饰摆件的亲和属性。弹体主体为等直径回转曲面，表面预留了圆形标识粘贴位，可根据不同使用场景印制logo、纪念文字等内容，无需额外修改主体曲面结构。弹体底部均匀分布四片尾翼与四个支撑脚，尾翼采用后掠式小展弦比设计，既还原了经典火箭的视觉识别特征，又能作为结构加强筋提升弹体下部的结构强度，四个支撑脚为半球形端头，直接与放置平面接触，无需额外配置底座即可稳定直立，半球形端头也避免了尖锐边角划伤桌面或者磕碰损坏的问题。

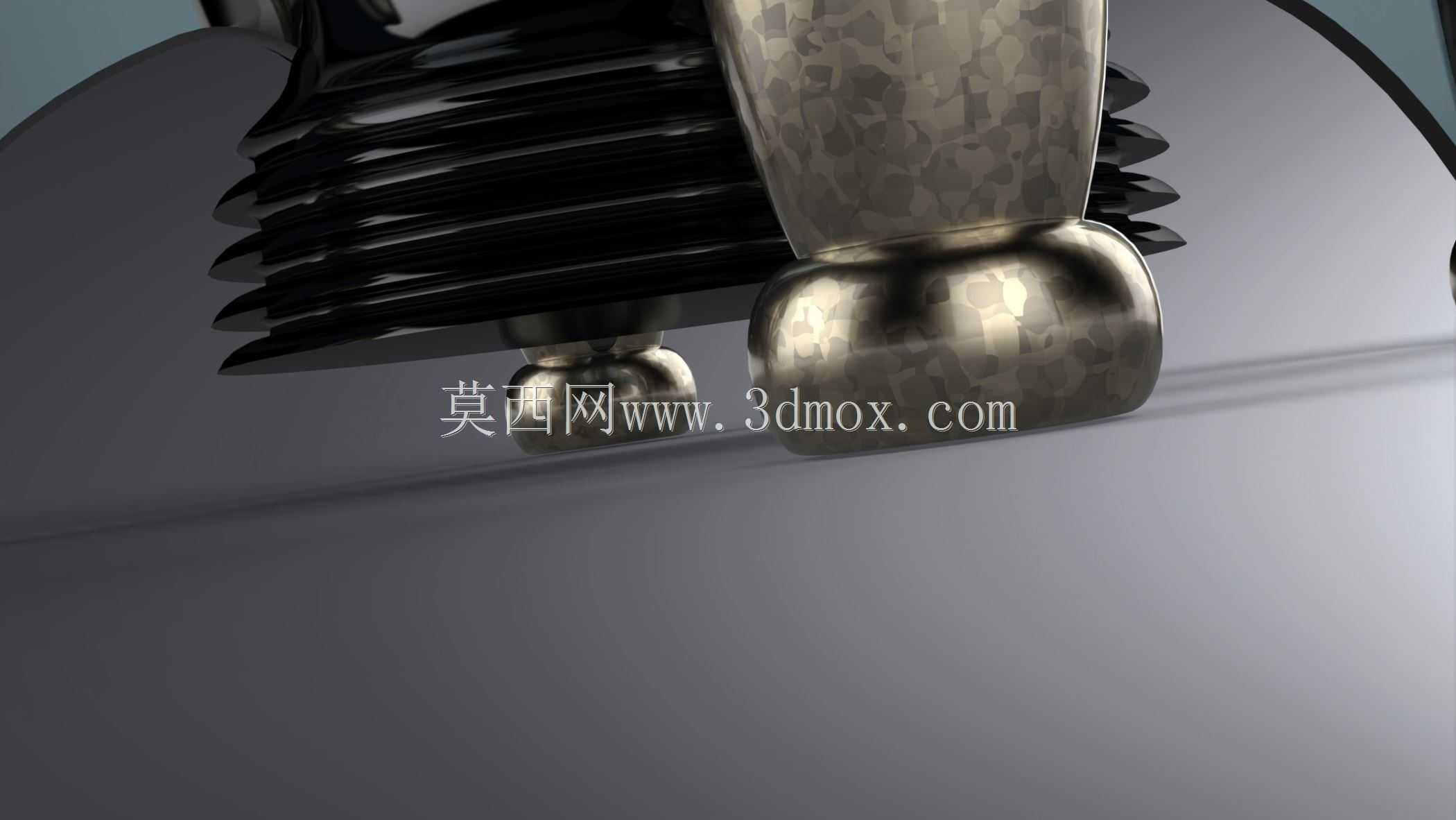

　　设计思路上，整个造型优先考虑生产工艺的适配性，所有曲面均采用G2连续过渡，没有出现曲率反转或者零厚度的几何错误，弹体主体为回转体结构，可直接通过旋转凸台命令生成主体轮廓，尾翼部分采用对称阵列设计，单片尾翼完成曲面建模后直接绕弹体中心轴圆周阵列4个即可，大幅降低建模的重复工作量。支撑脚与尾翼为一体化结构，减少了后续装配的零件数量，若采用3D打印生产可一次性整体成型，无需额外支撑结构，尾翼与弹体的连接位置做了R2的圆角过渡，既提升了视觉上的流畅感，也避免了打印或者注塑时出现尖角缺料的问题。弹体底部的环形凹槽结构，一方面模拟了真实火箭发动机喷口的视觉效果，另一方面也可作为配重块的安装位，若摆件整体重心偏高，可在凹槽内嵌入金属配重环，降低整体重心提升放置稳定性，无需修改外部整体造型。

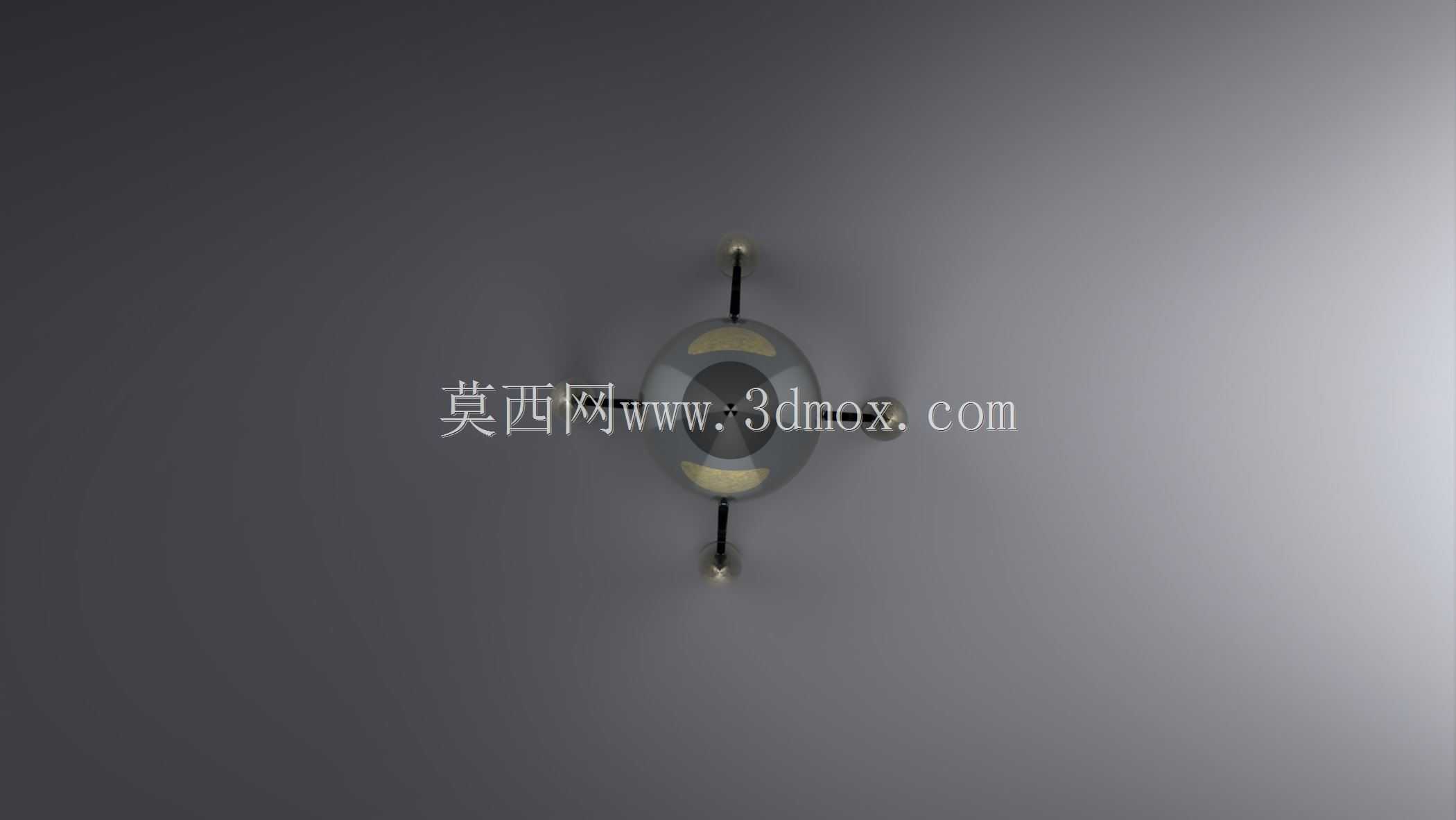

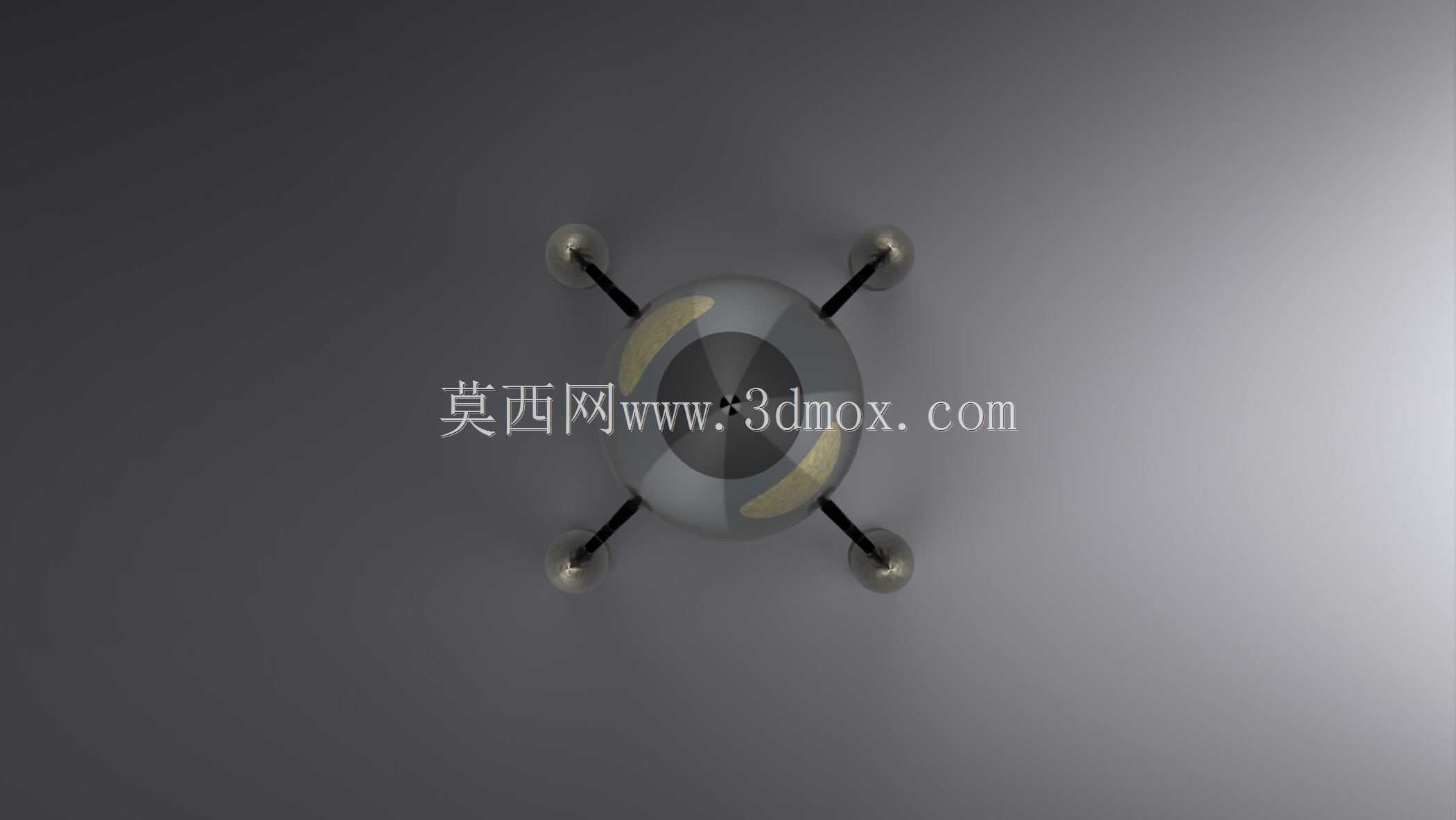

　　从外形尺寸与安装边界来看，整体高度控制在150mm左右，弹体最大直径为42mm，尾翼展开后的最大外接圆直径为70mm，四个支撑脚的接触点分布在直径50mm的圆周上，放置时占用的桌面投影面积不超过80mm*80mm的方形区域，适配常规桌面、展示架的摆放空间。所有外露边角均做了不小于R1的圆角处理，没有尖锐突出结构，符合文创产品的安全设计要求。若需要搭配发光组件，弹体主体可采用半透明树脂材质打印，内部预留直径10mm的中心通孔，可穿入LED灯组实现弹体发光效果，通孔从底部配重槽位置一直延伸到头锥下部，不会破坏外部的曲面完整性。整个造型的壁厚统一设置为2mm，既满足3D打印的最小壁厚要求，也适配注塑生产的壁厚均匀性要求，不会出现缩痕、填充不足等工艺问题，尾翼位置的壁厚从根部2mm均匀过渡到端部1.2mm，兼顾结构强度与轻量化需求。
