四足仿生爬行机器人机械结构设计

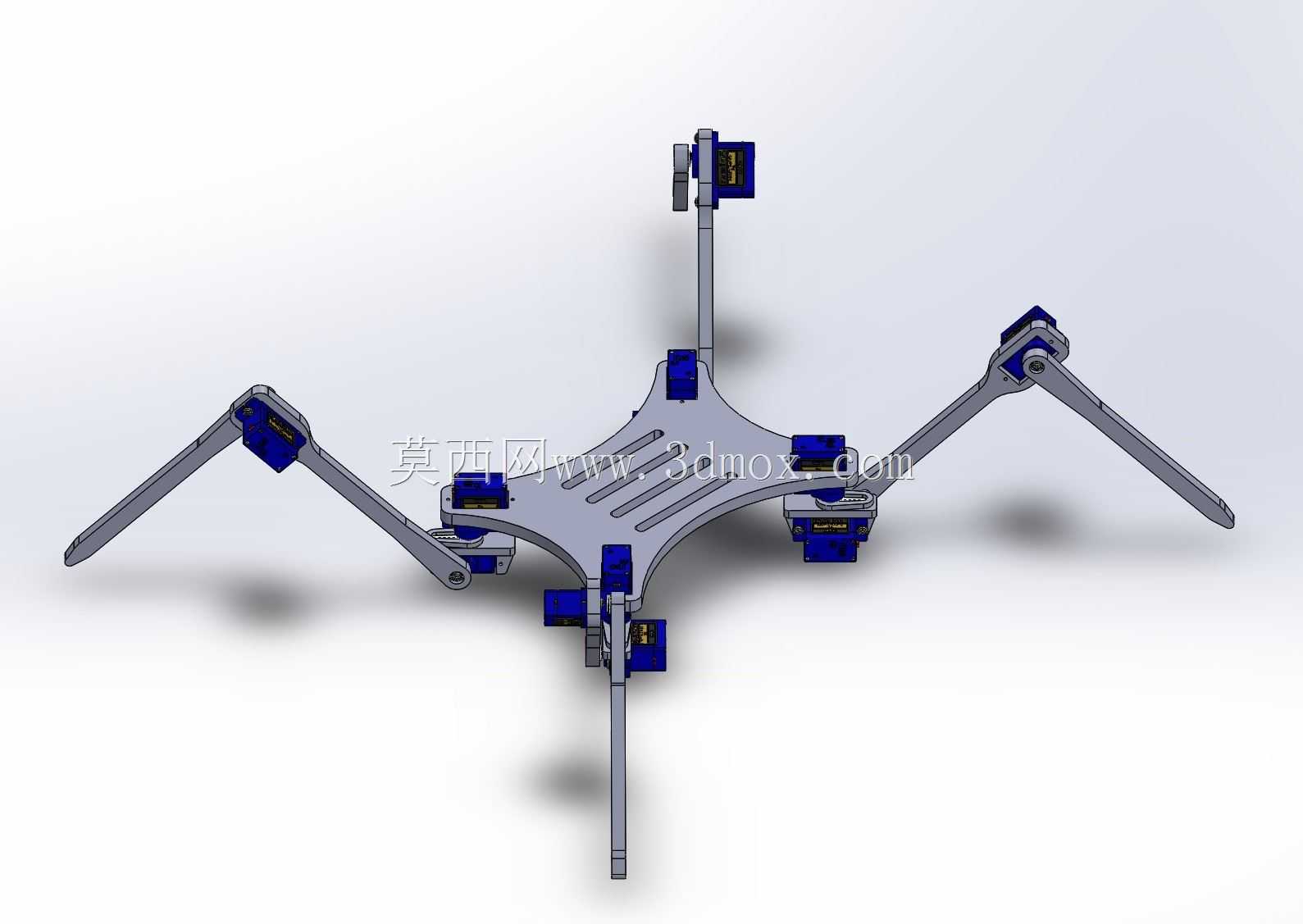

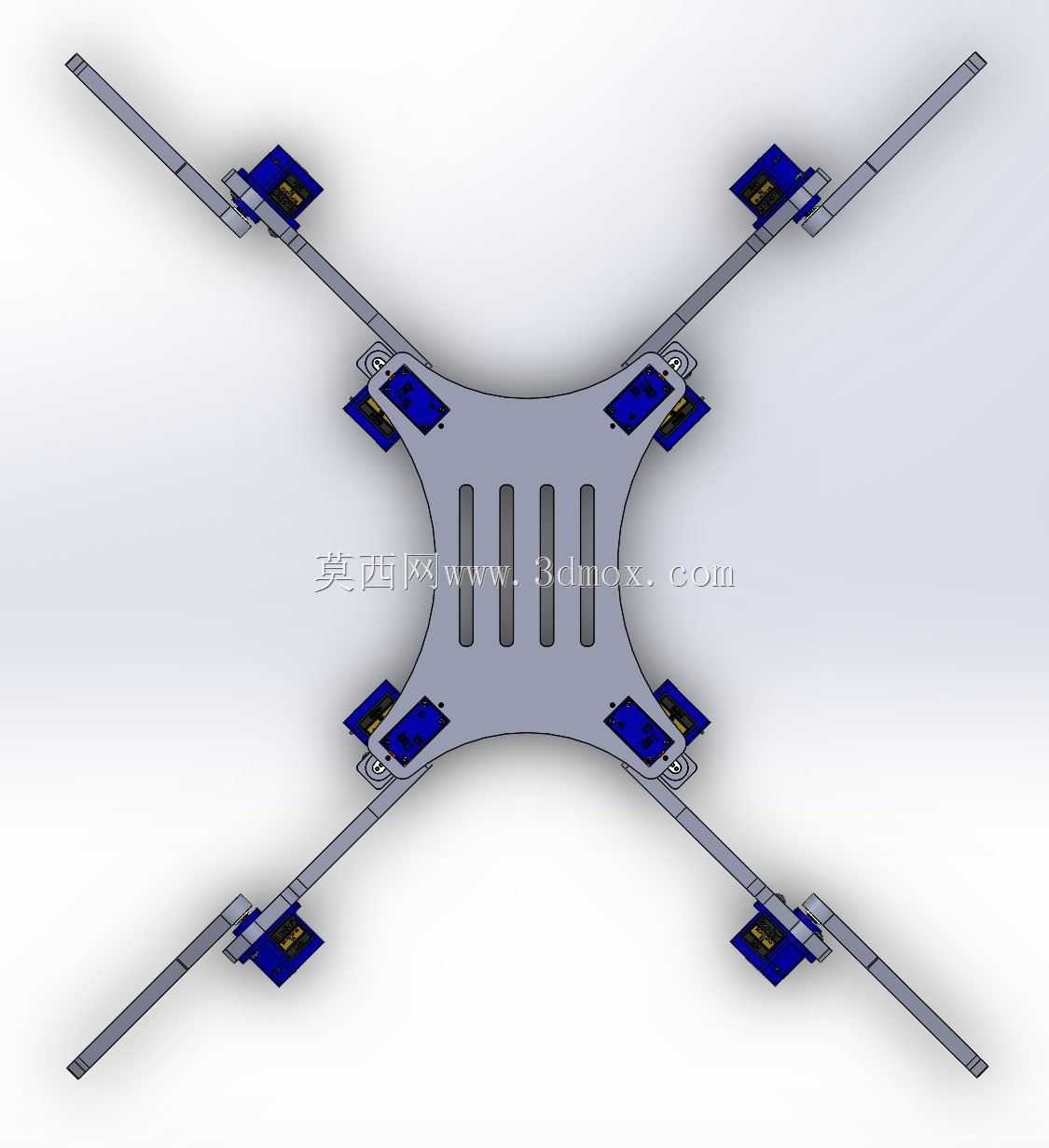

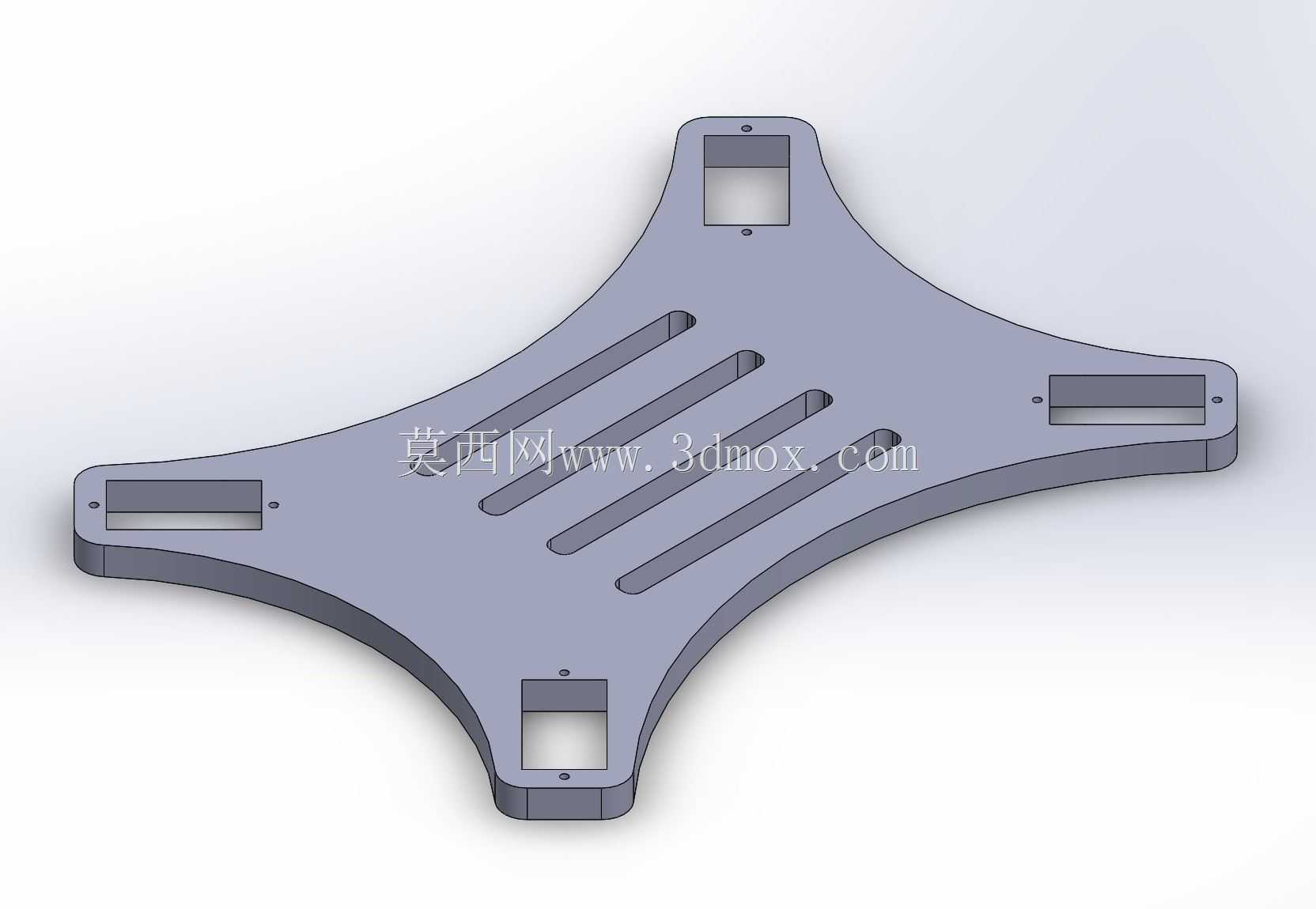

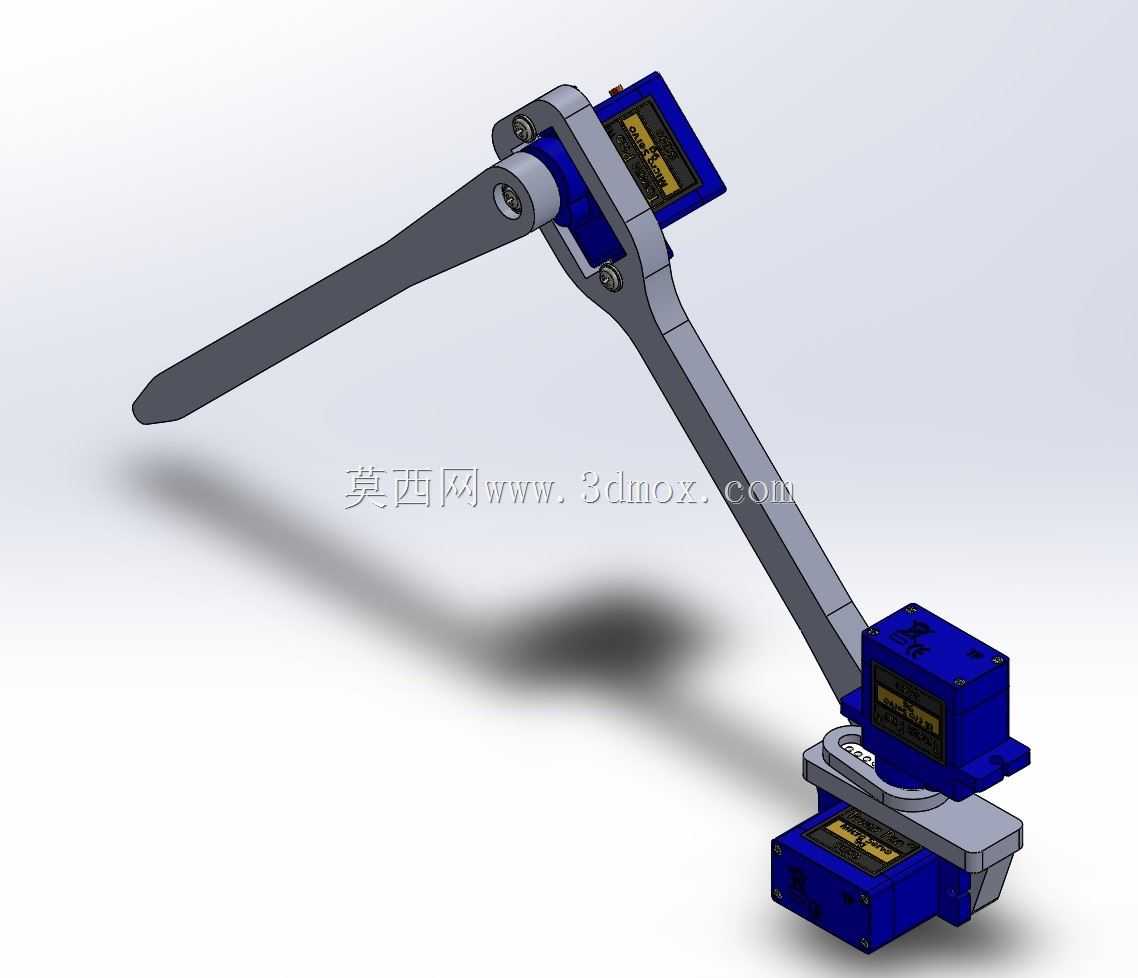

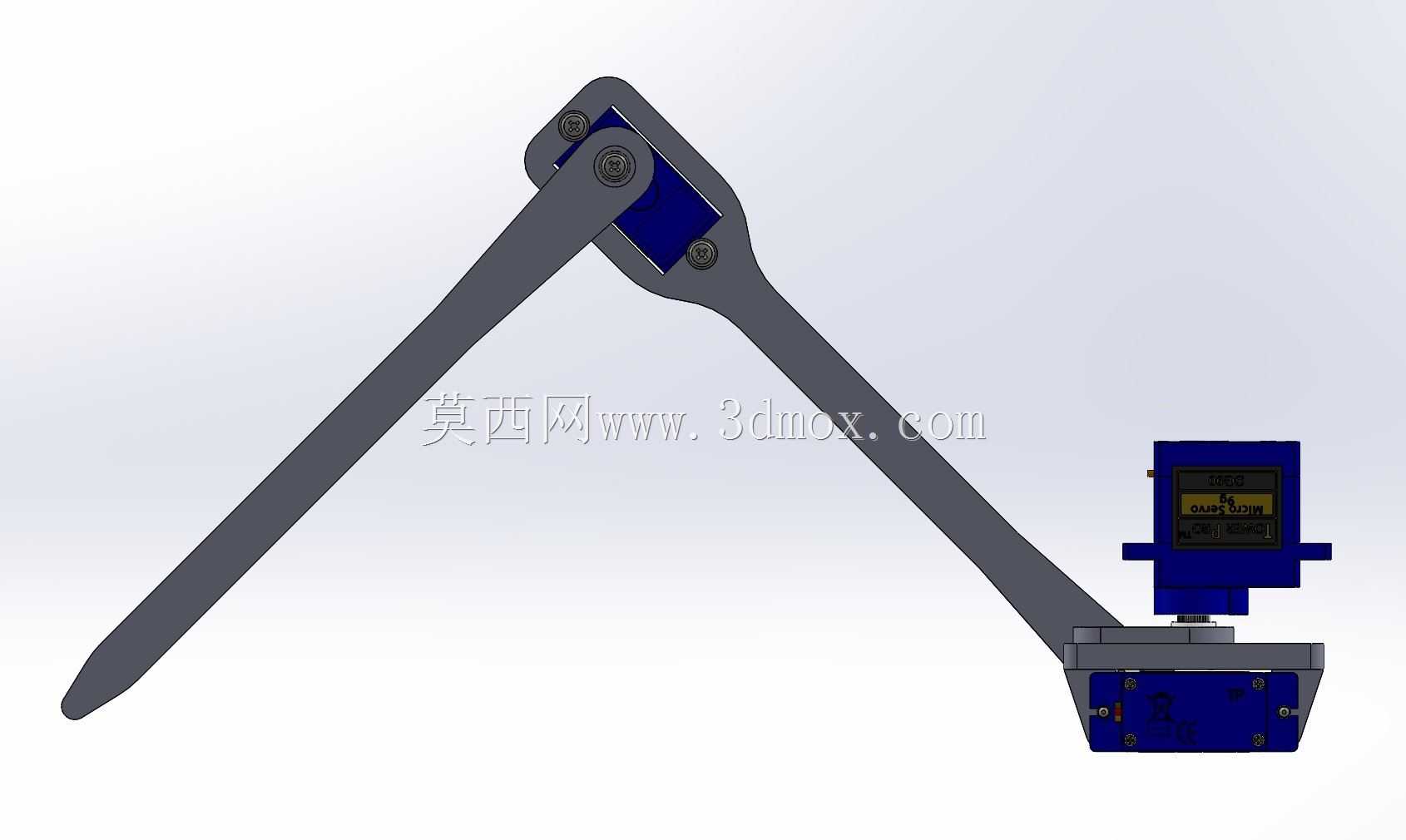

　　这款四足爬行移动机构的设计，核心面向狭小空间巡检、复杂地形探测类场景的移动载体需求，区别于轮式、履带式移动机构对平整路面的依赖，足式结构可跨越障碍、适应非结构化地形，在管道内部探查、废墟搜救前置探测、教学科研仿生验证场景中具备独特的应用优势。整套机构采用对称式布局设计，中心承载平台作为核心安装基准，所有腿部驱动组件、电控安装位、负载搭载面均集成在该平台上，平台表面开设的减重槽在保证结构刚性的前提下，有效降低了整体自重，同时预留的标准化安装孔位可适配不同规格的控制板、传感器模块拓展。单腿采用三自由度串联关节构型，每条腿配置三台微型伺服电机，分别负责髋关节水平摆动、髋关节俯仰、膝关节俯仰动作，12台伺服电机协同控制可实现对角步态、

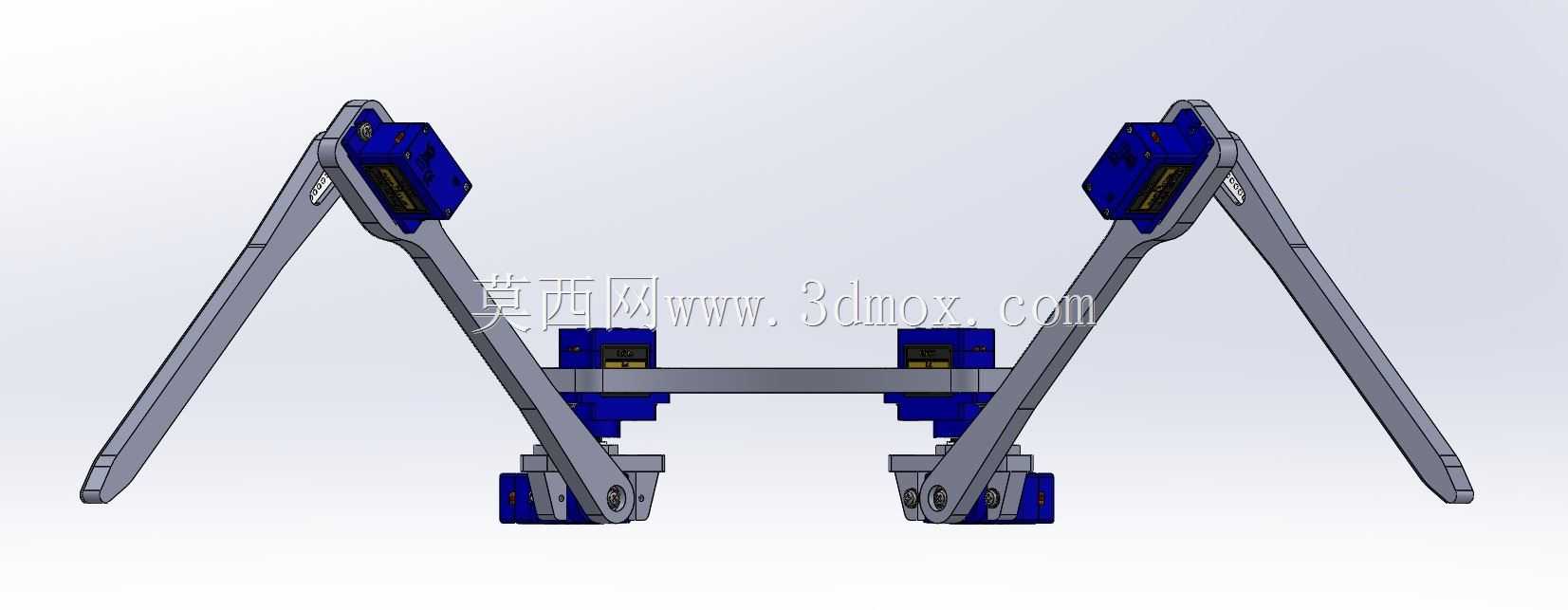

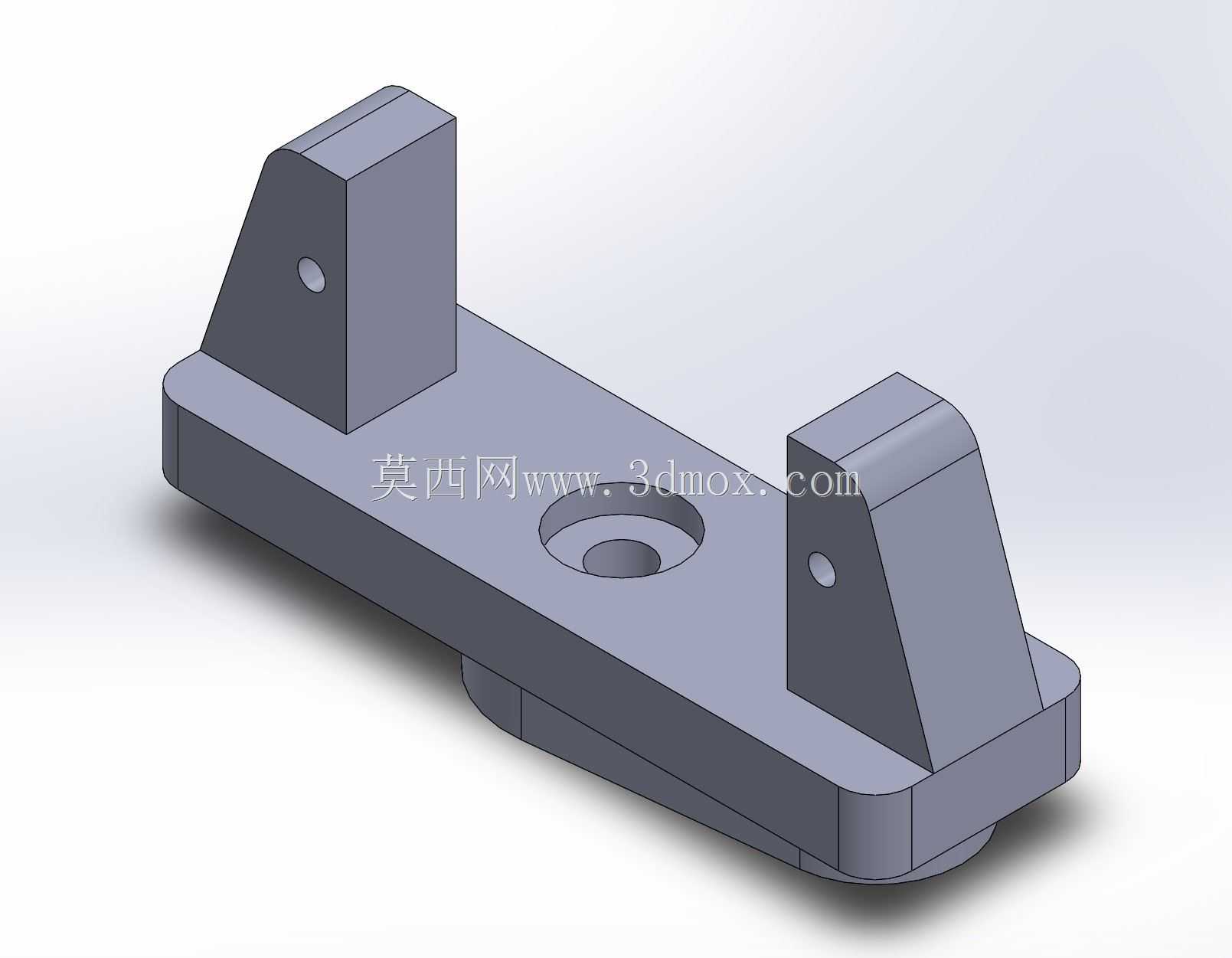

　　爬行步态、小跑步态等多种移动模式，完全伸展状态下单腿支展长度可达240毫米，对应的机身离地高度可根据步态调整，最大越障高度可达到单腿有效行程的60%，能够轻松覆盖常见的碎石、台阶、管线凸起等复杂路面障碍。整套结构的零部件设计充分考虑了快速制造与装配需求，全部13个结构件均采用3D打印工艺适配设计，零件壁厚统一设置为1.8毫米，既满足FDM打印的成型强度要求，也避免了壁厚过大带来的重量冗余，零件之间的连接全部采用标准M2x8螺钉紧固，无需额外定制连接件，装配时仅需对应孔位锁紧即可完成单腿组装，单腿装配完成后可直接通过基座安装孔固定到中心平台，后期维护更换单个腿部组件无需拆解整机组装结构。关节位置的设计特意预留了伺服电机的走线槽，

　　所有驱动线缆可沿腿部结构内侧排布到中心平台的电控仓，避免爬行过程中线缆与外部障碍物剐蹭拉扯，提升运行可靠性。在安装边界设计上，中心平台的负载搭载面预留了30x30毫米的平整安装区域，可搭载重量不超过200克的视觉模块、环境检测传感器等组件，整机静态重心严格控制在中心平台几何中心位置，避免爬行过程中出现重心偏移导致的侧翻问题。关节转动副的设计间隙控制在0.2毫米，既保证转动灵活性，也不会出现过大的旷量影响步态控制精度，伺服电机的输出轴直接与关节臂连接，省去了额外的传动齿轮结构，减少了传动间隙带来的控制误差，同时降低了装配复杂度。从实际应用角度出发，该结构可作为小型移动机器人的通用移动底盘，适配不同的功能负载完成特定场景作业，

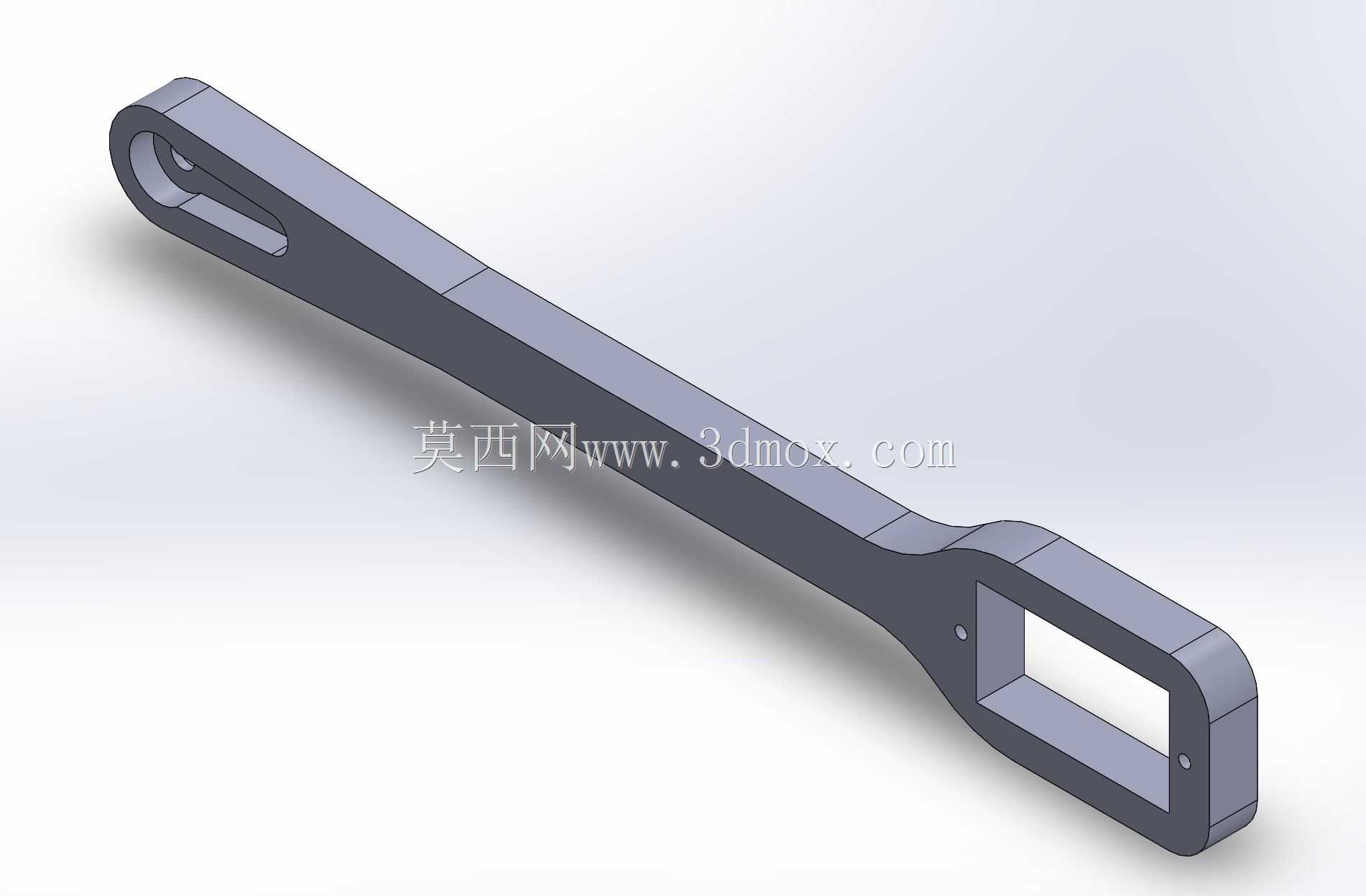

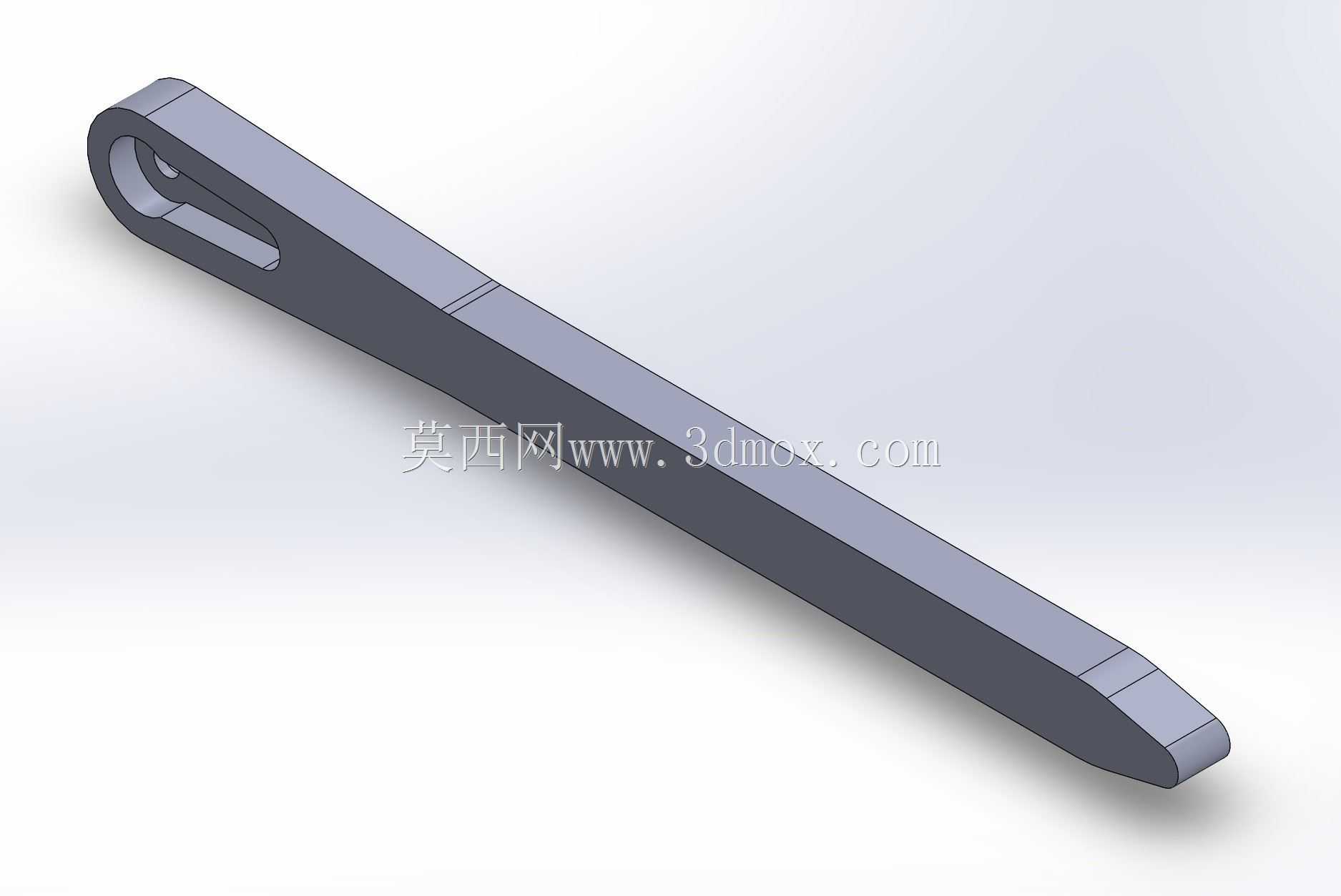

　　比如搭载微型摄像头完成狭窄通风管道的内部巡检，搭载气体传感器完成灾害现场的环境探测，也可作为高校机械专业、机器人专业的仿生机构教学实训载体，帮助学生理解足式机器人的步态原理、关节构型设计、多电机协同控制逻辑。在结构优化层面，腿部杆件采用了等强度设计思路，靠近关节基座的位置截面尺寸更大，向足端方向逐步收窄，在保证腿部抗弯强度的前提下尽可能降低腿部运动惯量，提升伺服电机的动态响应速度，足端位置采用平面接触设计，增大与地面的接触面积，降低爬行过程中的足端打滑概率，同时足端可根据使用场景更换橡胶垫、尖足等不同配件，适配光滑地面、松软土质等不同接触面的行走需求。
