Festo模块化多工位自动化处理工作站

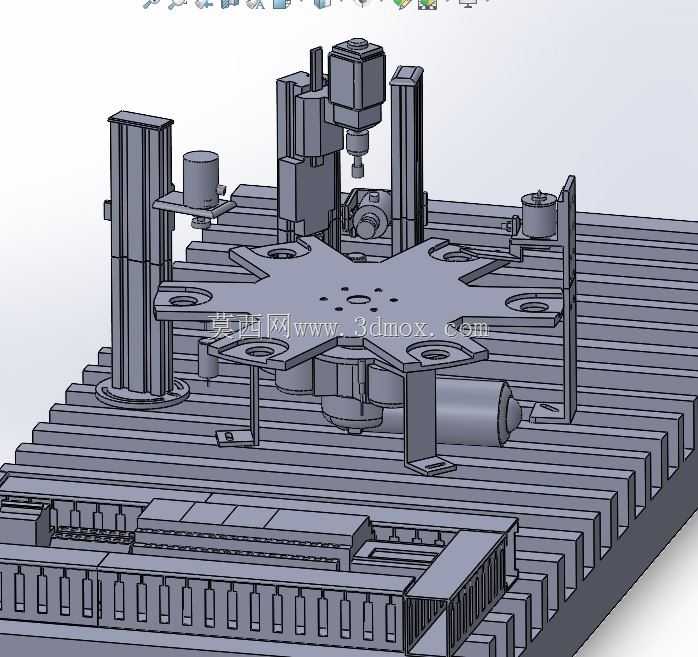

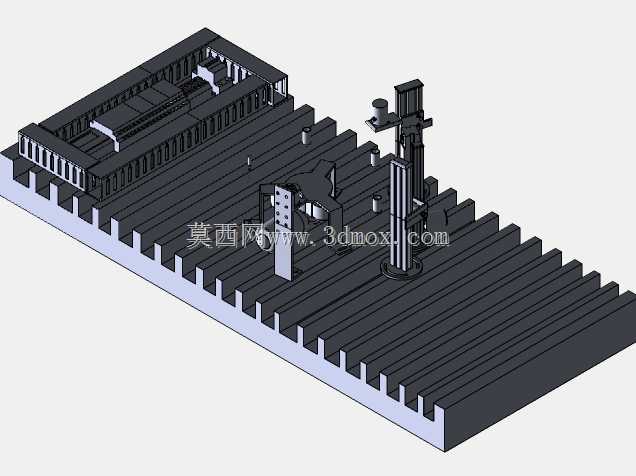

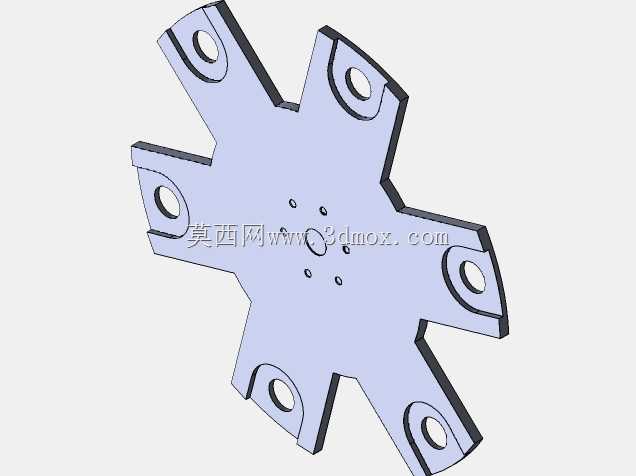

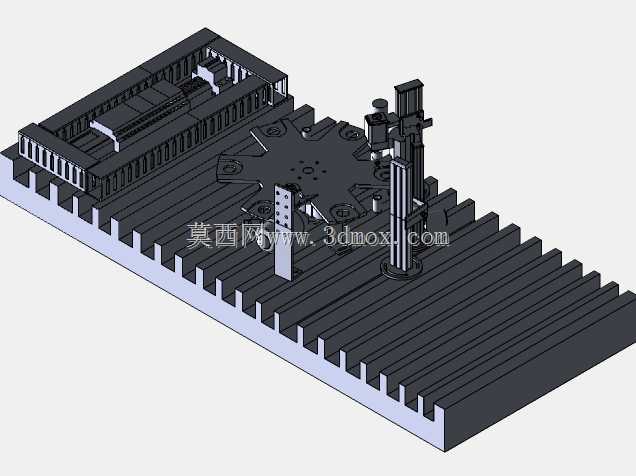

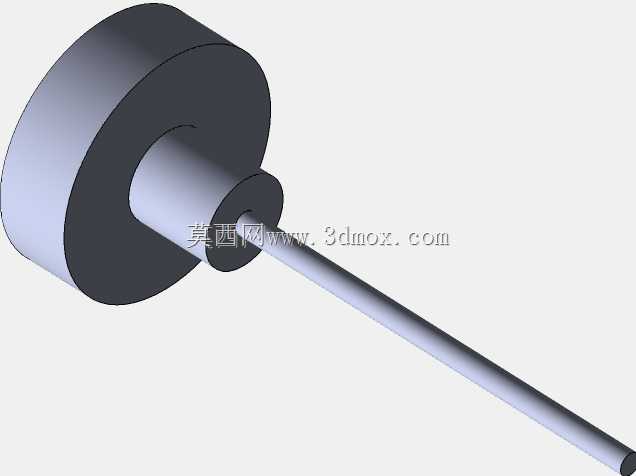

　　这套多工位自动化处理单元，是面向离散制造场景下小尺寸工件多工序流转需求设计的模块化工作站，核心采用槽型铝型材搭建的格栅式安装底板作为承载基准，所有功能组件均通过T型螺栓与底板槽道连接，无需额外打孔即可实现工位位置的灵活调整，适配不同工序排布的产线改造需求。设备核心的工件输送载体为六工位星形转台，每个工位预留标准化工件定位接口，可根据待处理工件的外形快速更换定位治具，转台底部采用凸轮分割器驱动，重复定位精度可控制在±0.05mm范围内，保证各工位作业时工件位置的一致性，避免因定位偏差导致的加工或检测误差。

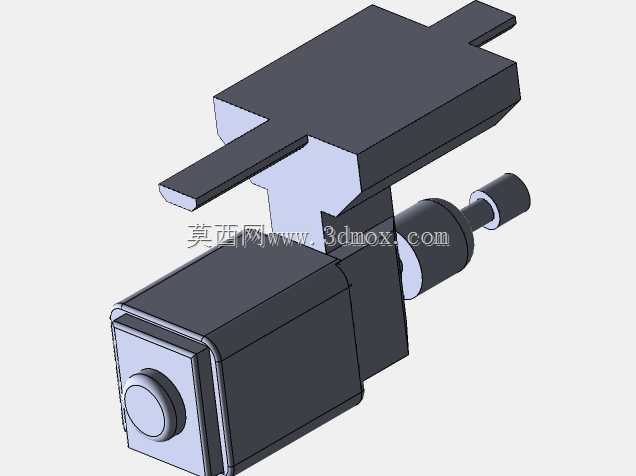

　　转台周边分布的功能单元覆盖了工件处理全流程需求，其中配置伺服进给的加工工位可完成小型工件的压装、钻孔等轻载加工作业，进给轴采用线性导轨导向，搭配滚珠丝杠传动，进给行程可根据作业需求在0-100mm范围内调整，进给速度支持0-50mm/s无级调节，适配不同材质工件的加工参数要求。气动上下料单元配备真空吸盘与平行夹爪两种执行末端，可通过快换接头实现末端的快速切换，适配盘类、轴类、异形件等不同形态工件的抓取需求，夹爪的开合行程、夹持力均可通过调压阀与磁性开关进行调节，避免夹持力过大损伤工件表面。检测工位预留了视觉传感器、位移传感器的安装接口，可根据检测需求加装对应的检测元件，完成工件尺寸检测、外观缺陷筛查、装配到位检测等工序，检测数据可直接对接设备控制系统，实现不合格工件的自动剔除。

　　整套设备的气动管路、电气线路均采用隐藏式布线设计，管路与线路沿铝型材底板的槽道排布，通过专用线槽盖板进行防护，既避免生产过程中管路线路被工件剐蹭造成损坏，也能减少设备外露管线积尘，降低日常维护的清洁工作量。各功能单元的支架均采用铝型材拼接结构，支架上预留多组安装孔位，可根据工序需求调整执行元件的安装高度与角度，比如将钻孔工位的主轴高度上调，即可适配更高尺寸工件的加工作业，无需重新设计制作支架，大幅缩短设备调整的周期。

　　从实际应用场景来看，这类工作站既可以作为独立单元完成小型工件的全流程处理作业，也可以通过接驳输送线接入现有自动化产线，作为产线中的一个处理工段使用，常见应用场景包括电子元器件的装配检测、小型五金件的压装加工、教学实训场景下的自动化技术演示等。在教学实训场景中，这套设备的模块化设计可以让学员快速理解自动化工作站的组成逻辑，通过拆解重组不同的功能单元，快速掌握气动回路搭建、伺服参数调试、工位布局优化等实用技能，相比一体化封闭设计的实训设备，可拓展性更强，能够覆盖更多的实训教学科目。

　　在设计过程中，所有运动部件均预留了足够的安全间隙，转台旋转过程中与周边固定部件的最小间隙控制在15mm以上，避免运动过程中发生部件碰撞，同时各运动轴均设置硬限位与软限位双重保护，硬限位采用聚氨酯缓冲块搭配行程开关，在轴运动到极限位置时触发急停，软限位通过控制系统参数设置，在程序层面限制轴的运动范围，双重保护机制可有效避免调试过程中因操作失误导致的设备损坏。设备的整体安装 footprint 控制在1200mm×800mm范围内，底部预留标准地脚螺栓安装孔，也可选配脚轮与脚杯支撑，方便设备在车间内的移位与调平，无需额外制作安装基础，普通车间的硬化地面即可满足安装要求。

　　从维护便利性角度考虑，所有易损部件均采用快拆结构设计，比如夹爪的橡胶吸盘、导轨的刮屑板、分割器的润滑油嘴均设置在设备易操作的位置，日常维护时无需拆解设备主体结构即可完成易损件更换与润滑保养，单工位易损件更换时间可控制在10分钟以内，大幅降低设备停机维护的时间成本。各功能单元的控制回路均设置独立的气路开关与电路保险，单个工位出现故障时可单独切断该工位的气电供应进行维修，不影响其他工位的正常作业，减少故障对整体生产节奏的影响。
