注塑件超声波喷嘴料头自动分离设备

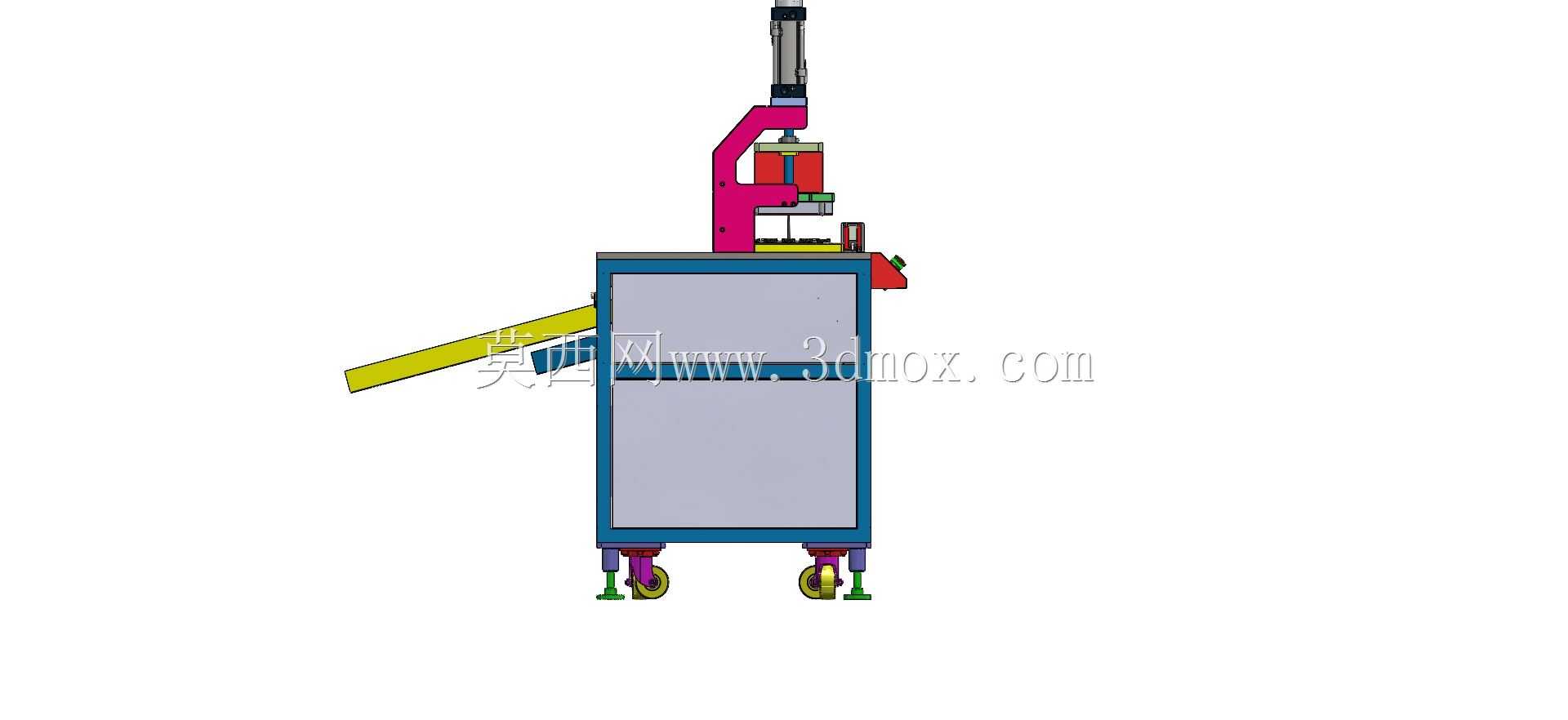

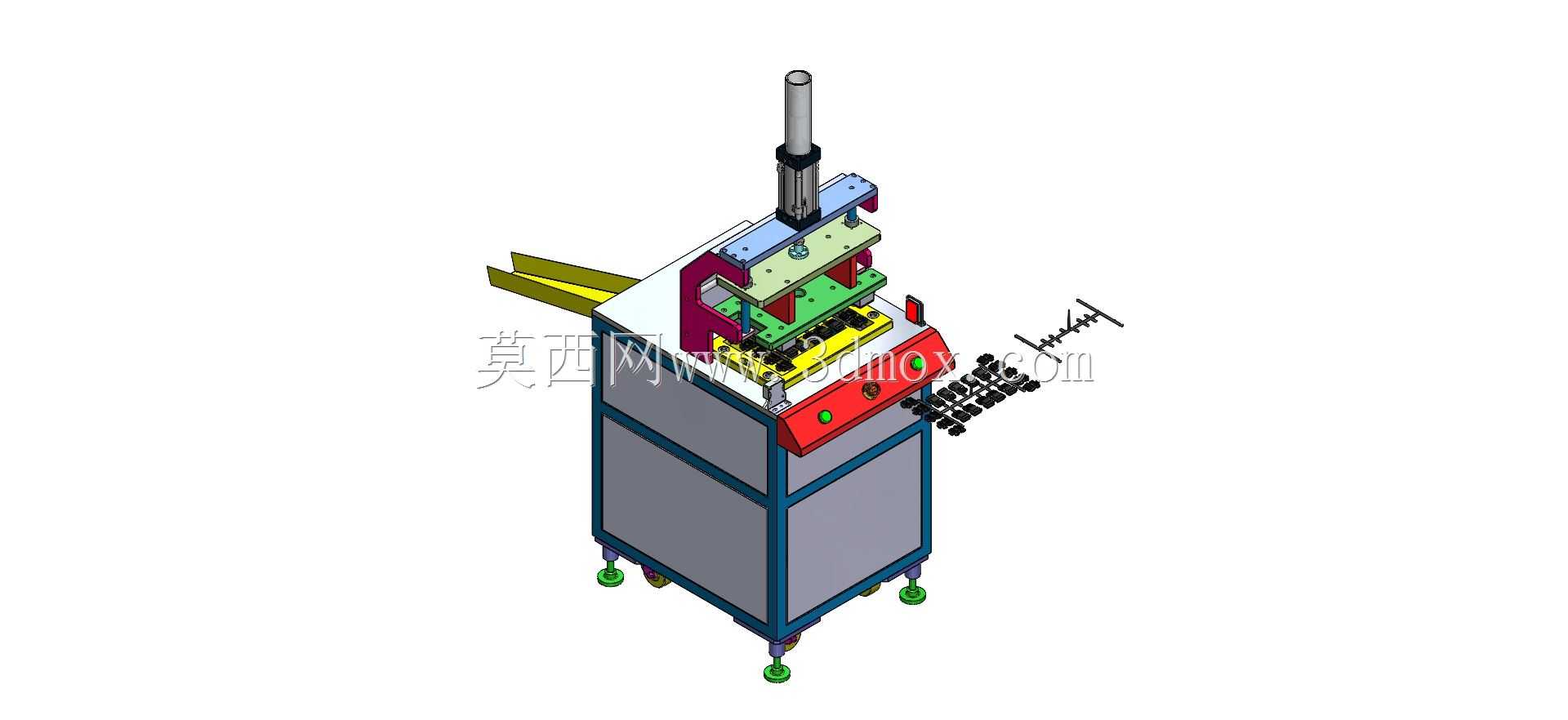

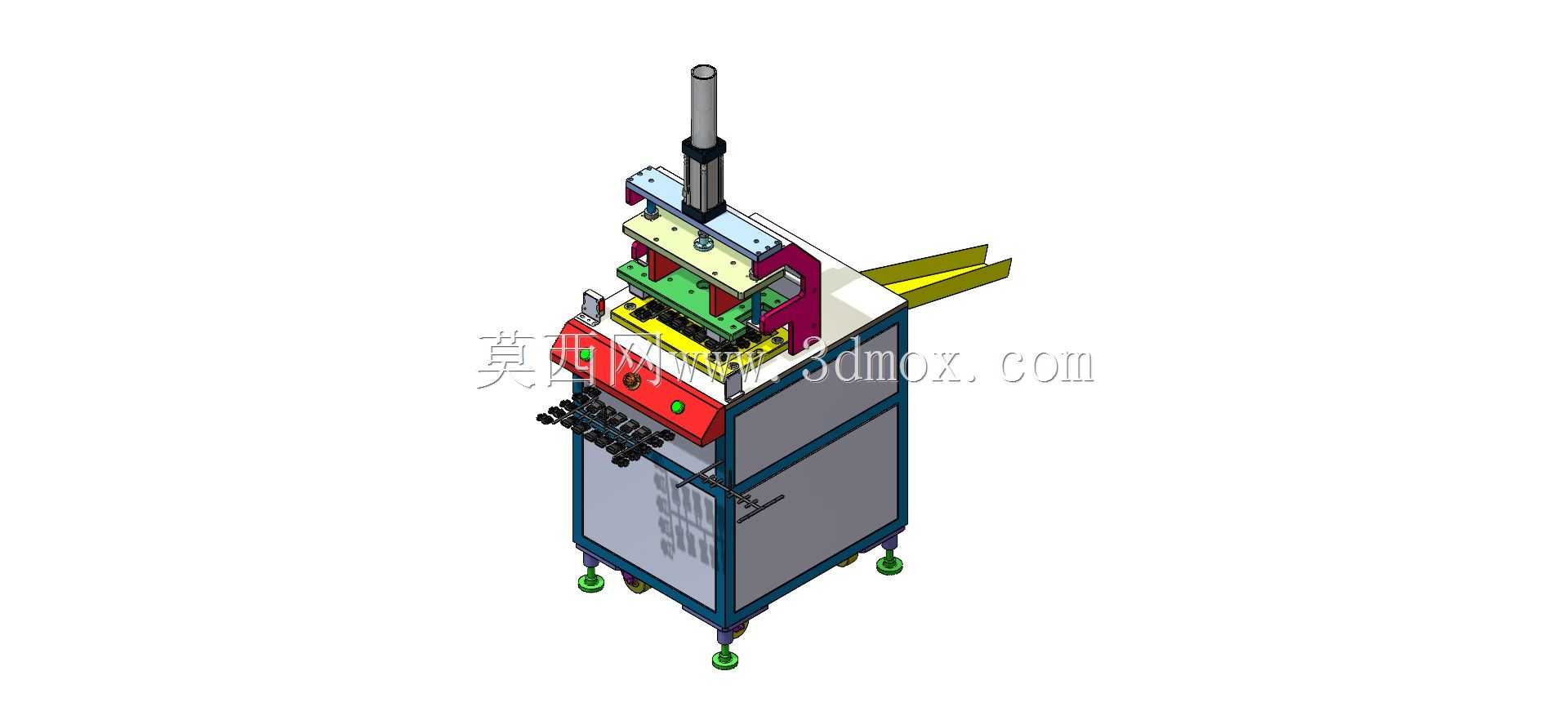

　　在注塑成型生产的后处理工序中，浇口与料柄的分离一直是影响产线节拍与人工成本的关键环节，传统人工修剪、气动剪切的方式不仅效率波动大，还容易在塑料件表面留下剪痕、应力白边，尤其针对小型精密注塑件，人工操作的不良率长期居高不下。这套超声波喷嘴分离设备，正是针对注塑后料头自动剥离需求开发的专用工位设备，可直接对接注塑机出料端，完成成型件从料柄上的自动脱离，无需人工逐件修剪。设备采用立式框架结构，底部为方钢焊接的一体式机架，机架底部配置可调脚杯，可适应车间地面的不平整工况，安装时无需预埋地脚螺栓，直接放置在注塑机旁的工位地面即可完成定位，机架整体占地尺寸控制在0.8米见方以内，不会占用过多产线通道空间，适配多数中小型注塑车间的工位布局。

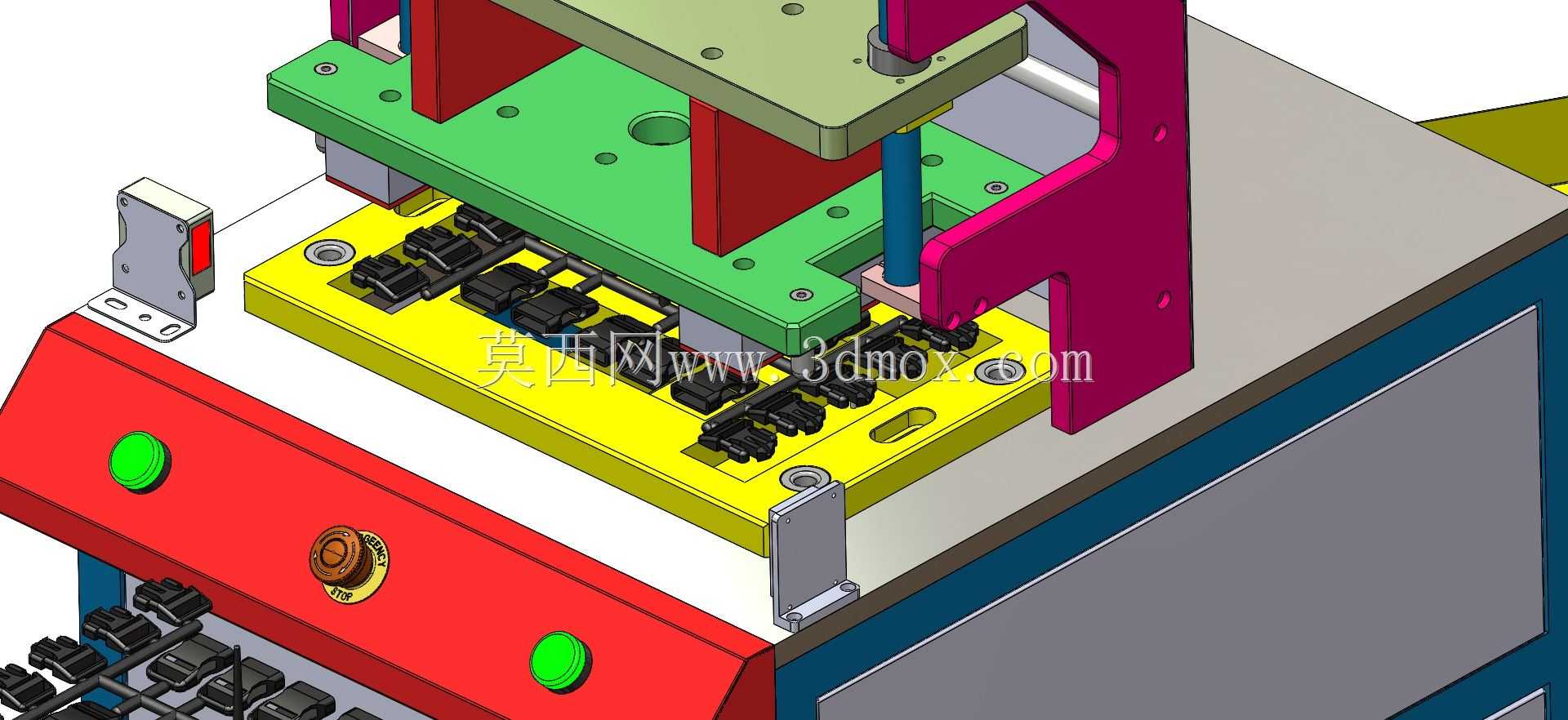

　　机架上部的工作区域分为进料定位、超声分离、出料滑落三个功能段：进料端设置与注塑机机械手取料位匹配的定位治具，治具上的定位槽可精准适配注塑件连同料柄的整体轮廓，当机械手将带料柄的注塑件放置到治具上后，侧边的气动压块会自动压紧料柄位置，避免分离过程中工件移位。超声执行单元采用立式气缸驱动的升降结构，超声焊头正对喷嘴与浇口的连接位置，当压块完成定位后，气缸带动焊头下行至接触料柄连接处，通过高频超声振动使浇口位置的塑料局部熔融脆化，在极短时间内完成料柄与塑件的断裂分离，整个分离过程无机械剪切力，不会在塑件表面留下剪切应力，分离后的断面平整光滑，无需后续二次修边处理。分离完成后，治具上的气动定位块自动松开，

　　塑件顺着倾斜的出料滑槽滑入成品收集箱，料柄则从另一侧的落料口掉入废料收集盒，整个动作流程通过机架内部的气路与控制单元自动完成，单次分离循环时长可控制在3秒以内，匹配多数中小型注塑件的成型节拍。设备的超声单元安装板采用可调节的长圆孔设计，可根据不同注塑件的浇口位置调整焊头的前后左右位置，适配不同规格的注塑模具出料结构，无需重新制作整套安装支架，换型时仅需更换对应产品的定位治具、调整焊头位置即可快速切换生产品类。设备的操作面板设置在机架正面的斜面上，集成了启动、停止、超声功率调节、气缸行程调节的控件，操作人员站在设备正面即可完成参数调整与日常操作，机架侧面预留了气路接口与电源接口，接入工厂常规0.6-0.

　　8MPa压缩气源与220V交流电源即可投入使用，无需额外配置专用动力线路。从结构设计的角度看，这套设备将超声发生单元内置在机架下部的封闭腔体内，避免车间粉尘、料屑落入超声模块造成故障，上部工作区域的周边设置了透明防护挡板，既可以观察分离作业的状态，也能防止超声作业过程中可能产生的细小料屑飞溅，符合车间生产的安全防护要求。相较于传统的冷剪切分离设备，超声分离的方式对材料的适应性更广，无论是PP、ABS还是PC类的注塑件，都可以通过调整超声功率与作用时间实现稳定分离，不会出现剪切崩边、浇口残留过长的问题，尤其适合外观要求较高的塑料零部件生产场景，比如消费电子塑料外壳、小型家电塑料配件、精密塑料结构件的注塑后处理工序，可直接替代2-3名人工修剪工位，大幅降低后处理环节的人工投入，同时保证分离质量的一致性，避免人工操作带来的品质波动。
