指环王主题影视道具短剑三维设计

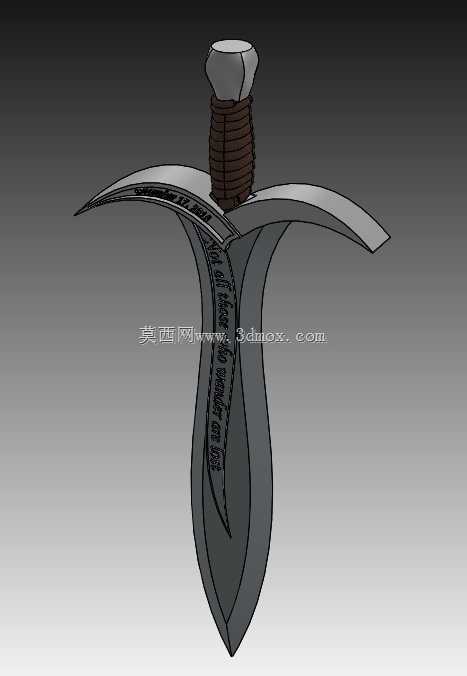

　　这款短剑的设计原型源自奇幻影视IP中的经典近身冷兵器，在实际应用场景中，既可以作为影视道具制作的三维参照，用于3D打印、精铸工艺产出实体复刻藏品，也能作为文创周边开发、cosplay装备制作的结构基准，同时也可作为冷兵器结构教学的具象案例，帮助结构设计从业者理解传统近身兵器的力学布局逻辑。从功能特性来看，该短剑属于近身刺击类冷兵器，整体结构分为剑身、护手、握柄、柄首四个核心部分，剑身采用双面对称的柳叶造型，刃部收窄的弧线从护手位置一直延伸至剑尖，既保证了刺击时的穿刺力，也兼顾了劈砍时的刃部接触长度，剑身表面预留的铭文刻槽区域，可在实体加工时通过蚀刻、激光雕刻等工艺添加装饰纹路，还原原作的细节特征。护手采用双侧外展的弧形结构，

　　外展角度经过反复调整，既能够在格挡时有效阻挡对方兵刃滑向握柄位置保护使用者手部，也不会因为外展尺寸过大影响出剑、收剑的动作流畅度，护手与剑身的连接位置采用嵌入式榫卯结构设计，在三维建模阶段就做了装配干涉检查，保证两个零件装配后贴合面无间隙，不会出现使用过程中松动的问题。握柄部分采用缠绕式防滑结构设计，建模时还原了绳带缠绕的凹凸纹理，实体加工时可采用木质芯材外缠皮革绳的工艺，凹凸纹理能够提升手部握持的摩擦力，即使手心出汗也能保证握持稳定性，握柄的直径控制在32mm，符合成年男性手部握持的舒适尺寸范围，不会因为过粗导致握持发力不畅，也不会因为过细影响握持牢固度。柄首采用多边形敦实结构，既能够平衡整剑的重心，

　　让整剑重心落在护手前20mm的位置，保证持握时的操控灵活性，也能在近身搏斗时作为钝击部件使用，柄首与握柄的连接采用螺纹加销钉的双重固定结构，避免挥剑过程中柄首脱落。从设计思路来看，建模阶段首先参考了原作道具的比例关系，先绘制整剑的中心线作为基准，依次构建剑身、护手、握柄、柄首的基础曲面，在曲面构建过程中不断调整各部分的曲率过渡，保证剑身的弧线流畅无折角，护手的双侧对称度误差控制在0.1mm以内，避免出现视觉上的歪斜。针对实体加工的安装边界，整剑总长度控制在420mm，其中剑身长度280mm，握柄长度100mm，护手最大宽度180mm，所有零件的壁厚都控制在3mm以上，满足3D打印、失蜡铸造等工艺的最小壁厚要求，不会出现打印变形、

　　铸造浇不足的问题。各连接部位的公差配合按照H7/g6的间隙配合设置，保证实体装配时能够顺利组装，不需要额外进行大量修配。在细节处理上，剑身的刃部做了0.2mm的圆角处理，避免实体加工后刃口过于锋利造成不必要的划伤，适配道具展示、周边收藏的使用场景，握柄的缠绕纹理深度控制在1mm，既能够体现缠绕的层次感，也不会因为纹理过深积灰难以清理。整剑的结构没有多余的冗余部件，所有造型特征都服务于实际使用功能与外观还原度，没有为了视觉效果添加影响结构强度的镂空设计，剑身核心受力位置的厚度保持在6mm，保证即使采用树脂3D打印制作，也不会出现正常挥舞时剑身断裂的问题。
