影视道具级雷神战锤Mjolnir结构设计

　　本次设计的锤类结构，最初的需求来源是影视道具复刻与桌面文创摆件的双重场景，在做结构拆解前，首先要明确两类应用场景的核心差异：面向影视实拍的道具需要兼顾握持配重与镜头呈现的金属质感，不能出现穿帮的塑料感结构，而面向桌面摆件的版本则需要控制整体重量，避免长期放置对桌面造成压损，同时要保证手持把玩时的坠手感，不能过于轻飘失去质感。

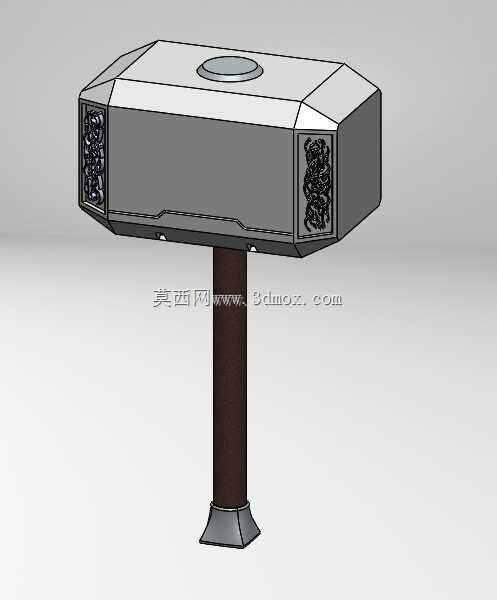

　　从功能特性上看，该结构分为锤头与锤柄两个核心装配单元，锤头部分采用多面体切角设计，区别于常规民用锤类的方正或圆弧锤头，这种切角结构首先是还原IP设定的外形辨识度，其次在做实体加工时，切角面可以作为喷涂分色的基准面，降低后期表面处理的对位难度。锤头两侧的浮雕纹饰区域，在建模时做了0.3mm的下沉深度处理，这个深度既可以保证纹饰在金属喷涂后不会被漆层覆盖细节，也能避免浮雕凸起过高在运输过程中出现磕碰掉漆的问题。锤头顶部的圆形平面区域，预留了1mm深度的沉台，这个结构一方面是还原设定中的装饰盖结构，另一方面如果做发光版本的道具，这个沉台可以直接嵌入透光亚克力片与LED灯组，不需要额外破坏锤头的主体结构，预留了改装的冗余空间。

　　设计思路上，没有直接采用一体打印或者一体铸造的方案，而是将锤头拆分为左右对称的两个半壳加内部配重块的结构，这种拆分方式首先是降低加工难度，不管是采用CNC铣削还是3D打印，对称半壳的结构都不需要做复杂的支撑，内部空腔可以根据不同的使用场景填充不同的配重材料：影视道具版本可以填充铅块或者钢砂，将整体重心控制在锤头前端1/3的位置，握持挥击时的手感更接近真实金属锤的配重逻辑，不会出现头轻脚重的违和感；桌面摆件版本则可以填充树脂或者空心处理，将整体重量控制在500g以内，满足日常把玩与摆放的需求。锤柄与锤头的连接采用过盈配合加横向销钉的固定方式，区别于常规的螺纹连接，这种固定方式不会出现长期把玩后螺纹松动导致锤头转动的问题，销钉孔做了沉头处理，安装后可以用同色填补剂覆盖，完全隐藏连接痕迹，保证外观的整体性。锤柄底部的喇叭形护托结构，一方面是还原设定的外形，另一方面在握持时可以防止手部从锤柄末端滑脱，同时这个护托的底面做了平面度校准，保证整个锤体竖直放置时可以稳定站立在水平桌面上，不需要额外的展示支架。

　　外形尺寸与安装边界方面，整体竖直放置的总高度控制在280mm，锤头部分的横向宽度为160mm，前后厚度为100mm，这个尺寸比例完全还原影视原作的比例，同时不会因为尺寸过大占用过多的桌面展示空间。锤头与锤柄的连接孔直径设计为20mm，匹配直径20mm的标准圆棒锤柄，不管是采用实木、金属还是树脂材质的锤柄，都可以直接适配，不需要二次扩孔或者打磨。锤头两侧的纹饰区域距离锤头边缘的最小壁厚为4mm，这个壁厚可以保证在做金属铸造或者FDM3D打印时不会出现壁薄开裂的问题，同时也不会因为壁厚过厚导致整体重量超标。锤柄的握持部分直径设计为25mm，这个直径符合成年人手部的握持尺寸，长时间握持不会出现硌手的问题，锤柄表面预留了0.2mm的余量，后期可以包裹皮革或者缠绳做防滑处理，不会因为包裹层导致握持直径过大。

　　在实际的生产适配中，该结构的所有倒角均采用R1-R2的圆角过渡，没有尖锐的棱角，既满足日常把玩的安全要求，也能避免喷涂过程中出现尖角积漆的问题。锤头内部的配重空腔做了导流斜面设计，如果采用灌注树脂或者石膏配重的方式，灌注材料可以自然流平填满空腔，不会出现气泡空洞导致配重不均的问题。整个结构的装配公差控制在0.1mm以内，半壳合模处的错位量不超过0.05mm，后期打磨合模线的工作量可以降低60%以上，不管是小批量定制生产还是个人玩家自制，都能有效降低制作的时间成本。
