导轨式安装精密整平调平组件结构

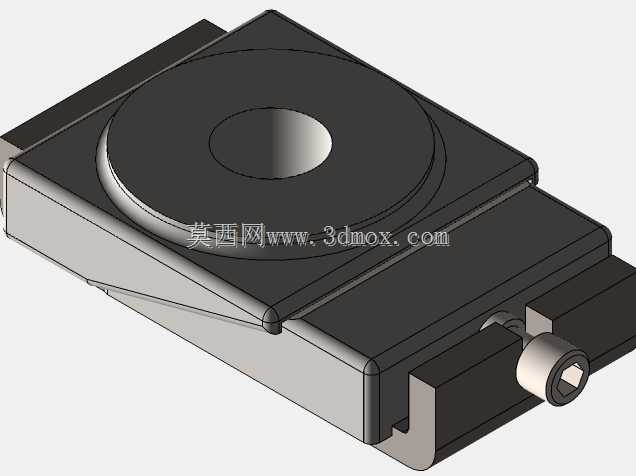

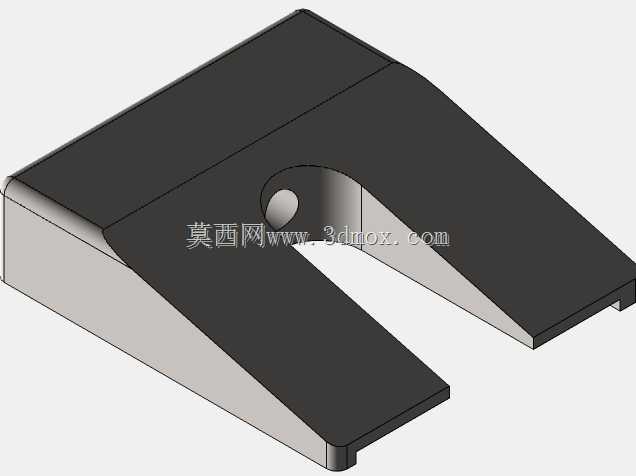

　　该整平调平组件主要面向小型工装工位的平面度校准场景，常见于实验室小型检测台、教学实训装夹工位、轻型零件装配工位的基面调平作业，区别于大型工业卷材整平设备，这类小型整平组件的核心作用是为上方搭载的小型工装、检测元件、待装配件提供可微调的水平安装基准，避免因安装基面倾斜导致的检测数据偏差、装配对位错位、小型加工件进给偏移等实际工程问题。从结构功能来看，组件采用滑块式导轨安装基底，底部的卡槽结构适配常规工业铝型材导轨的安装尺寸，可直接卡入标准线性导轨实现快速定位，无需额外加工定制安装底座，侧面设置的内六角调节螺杆为核心调节部件，转动螺杆时可带动上部承载台沿导轨方向做微量位移，配合上部承载盘的楔形顶升结构，实现承载盘面高度差的微米级微调，

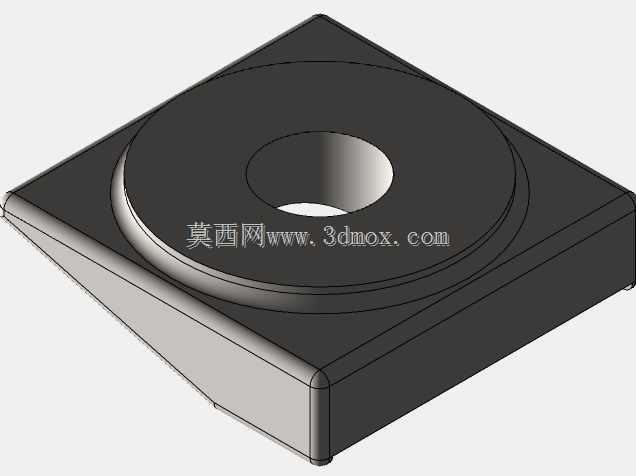

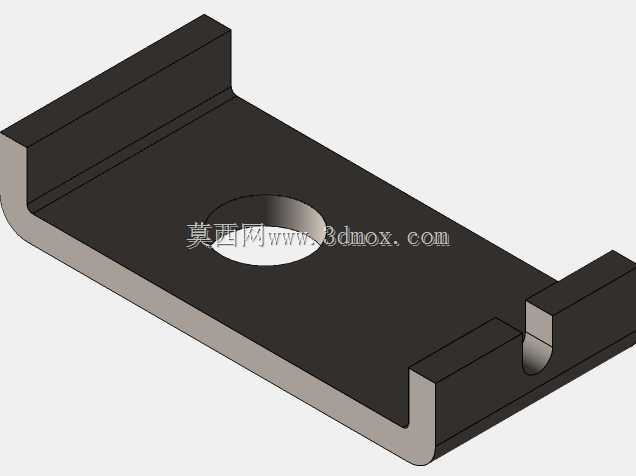

　　单组组件的调节行程覆盖常规小型工位0-5mm的调平需求，调节完成后可通过侧边的锁紧结构固定位置，避免作业过程中出现基准偏移。设计过程中优先考虑了安装兼容性，整体外形采用方正的块式结构，主体长宽尺寸控制在120mm*80mm区间，上部承载盘直径为70mm，中心预留的12mm安装通孔可适配常规的M10规格紧固螺栓，方便将待固定的工装、检测表架、小型工件直接锁紧在承载盘上，底部导轨卡槽的宽度适配市面上主流的20系列、30系列铝型材导轨，安装时无需额外打孔，可沿导轨任意滑动调整工位位置，适配不同长度的作业台面布局。结构受力层面，上部承载盘与下部基座之间采用面接触式滑动配合，相比点接触的球头顶丝结构，接触面积更大，承载稳定性更强，

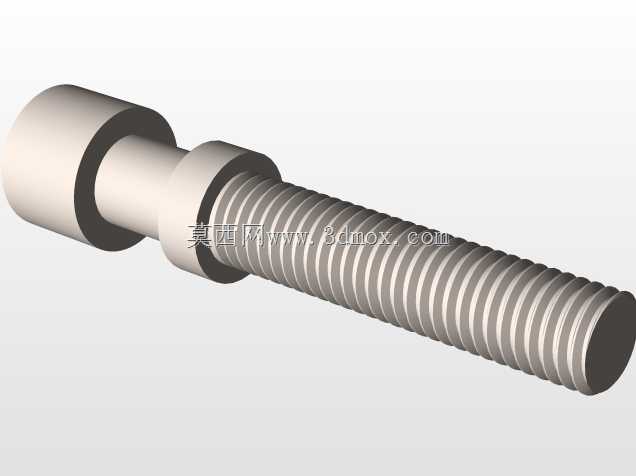

　　可承受最大5kg的静载荷，完全满足小型检测元件、轻型工装的承载需求，调节螺杆采用细牙螺纹设计，螺距为0.5mm，转动一圈对应的承载盘高度变化为0.2mm，配合内六角扳手的施力方式，可实现更精准的微调操作，避免粗牙螺纹调节时容易出现的过调问题。实际应用中，这类整平组件通常成组使用，在工位基面的三个角点各布置一组，通过分别调节三个点位的高度，快速将上部搭载的平台调整至水平状态，相比传统的垫片塞垫调平方式，调节效率提升60%以上，且可在设备运行过程中根据实时检测的水平数据做动态微调，无需拆解工位重新垫装垫片。组件的边角位置全部做了R3的圆角处理，避免安装调试过程中尖锐边角划伤操作人员，外露的调节端做了沉孔设计，

　　内六角螺栓头完全沉入基座侧面的沉孔内，不会在导轨滑动时与周边的管线、其他工装构件发生干涉，整体结构无外露的零散小零件，日常维护仅需定期在滑动配合面涂抹少量润滑脂即可，长期使用也不会出现零件脱落丢失的问题。从建模逻辑来看，该结构的所有配合面都预留了合理的公差间隙，滑动配合面的间隙控制在0.02-0.05mm之间，既保证调节时的顺滑度，又不会出现晃动间隙，安装基准面全部采用平面度0.01mm的设计基准，保证组件自身的加工精度不会影响最终的调平效果，所有螺纹特征都符合国标公制螺纹规范，加工时可直接选用标准刀具，无需定制特殊成型刀具，降低实际加工的成本与周期。
