高精度带轮毂斜齿传动零件结构设计

　　在各类需要平稳动力传递的机械传动场景中，直齿轮传动的冲击、振动与噪音问题始终是制约设备运行精度与寿命的核心痛点，尤其是在中高速、重载的传动工况下，直齿轮啮合过程中沿全齿宽同时进入、退出啮合的特性，会产生明显的啮合冲击，不仅带来运行噪音，还会加速齿面磨损，降低整套传动系统的可靠性。斜齿轮的出现正是为了针对性解决这一问题，本次设计的带轮毂斜齿轮，就是面向通用机械传动场景开发的核心传动零件，可适配各类需要平行轴间动力传递的设备结构。

　　从实际应用场景来看，这类斜齿轮可覆盖的设备范围极广，从轻载的精密传动设备，如小型自动化生产线的输送辊驱动、包装设备的动力分配单元，到中载的通用减速机、机床进给传动系统，再到部分重载工况下的工程机械传动支路，都能见到这类带安装轮毂的斜齿轮结构。不同于无轮毂的薄片齿轮，带轮毂的结构设计可以大幅提升齿轮与轴的配合长度，保证传动过程中齿轮与轴的同轴度，避免高速运转时齿轮出现偏摆，同时也能提升键连接的承载能力，适配更大扭矩的传递需求。

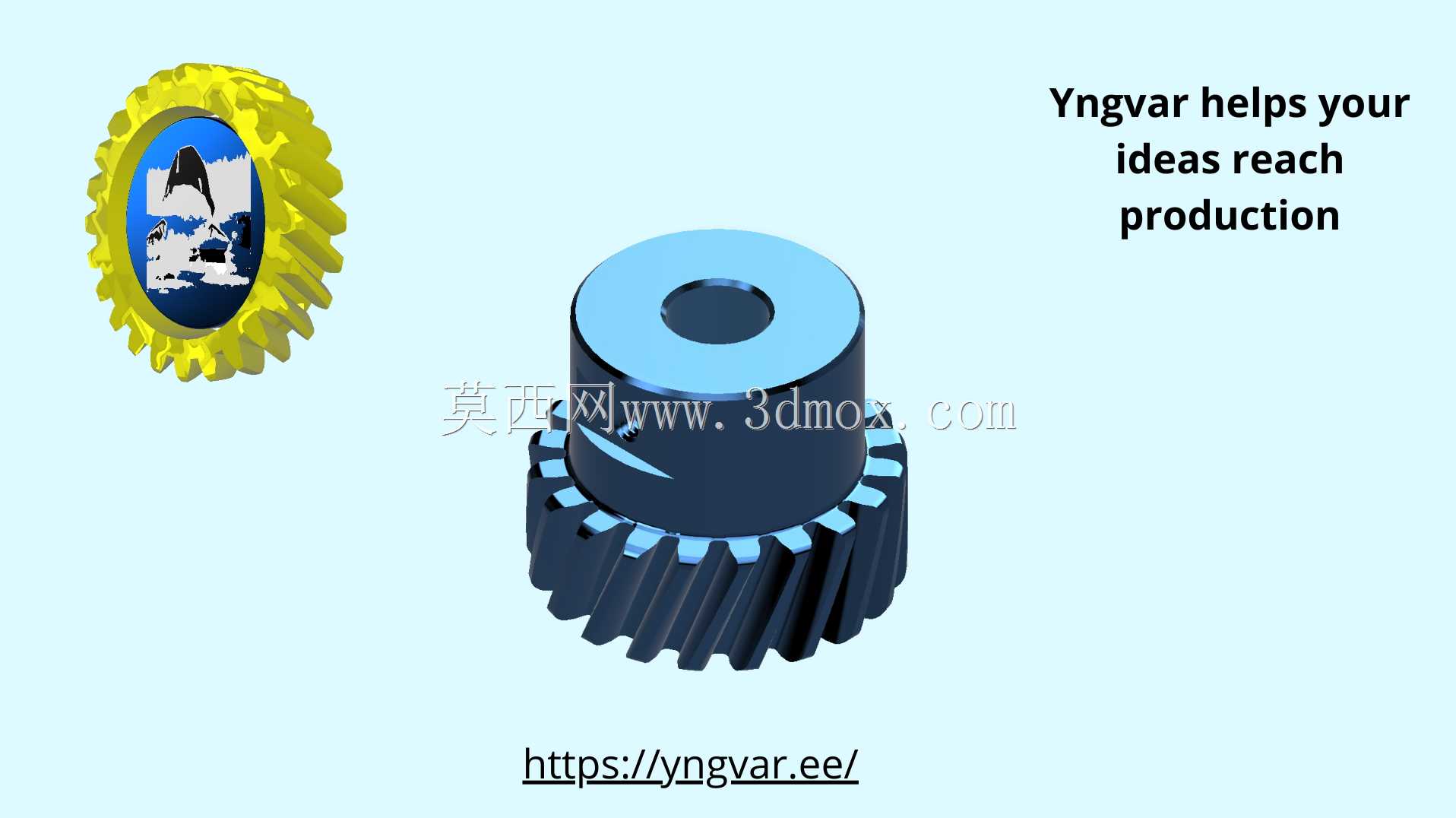

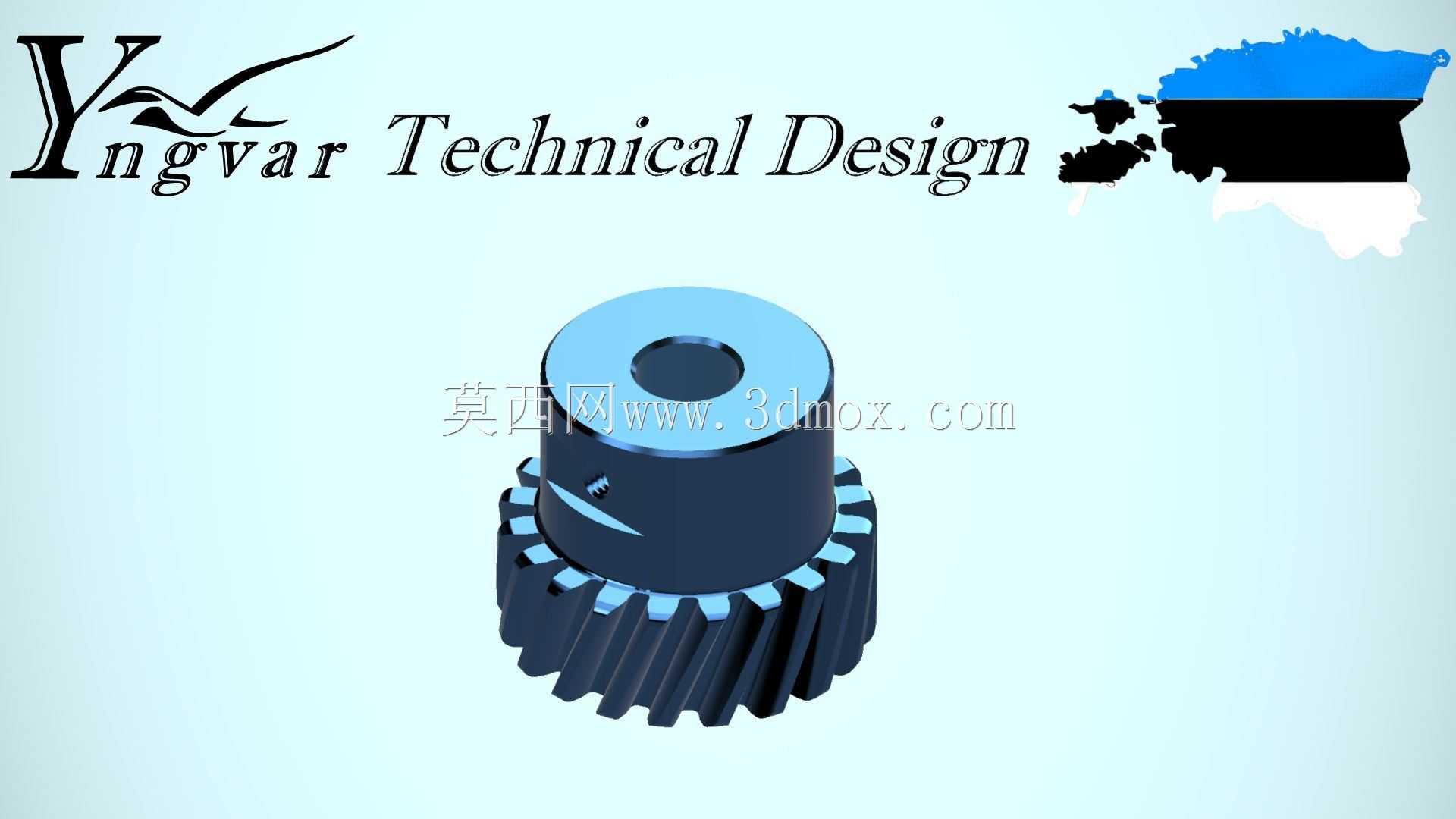

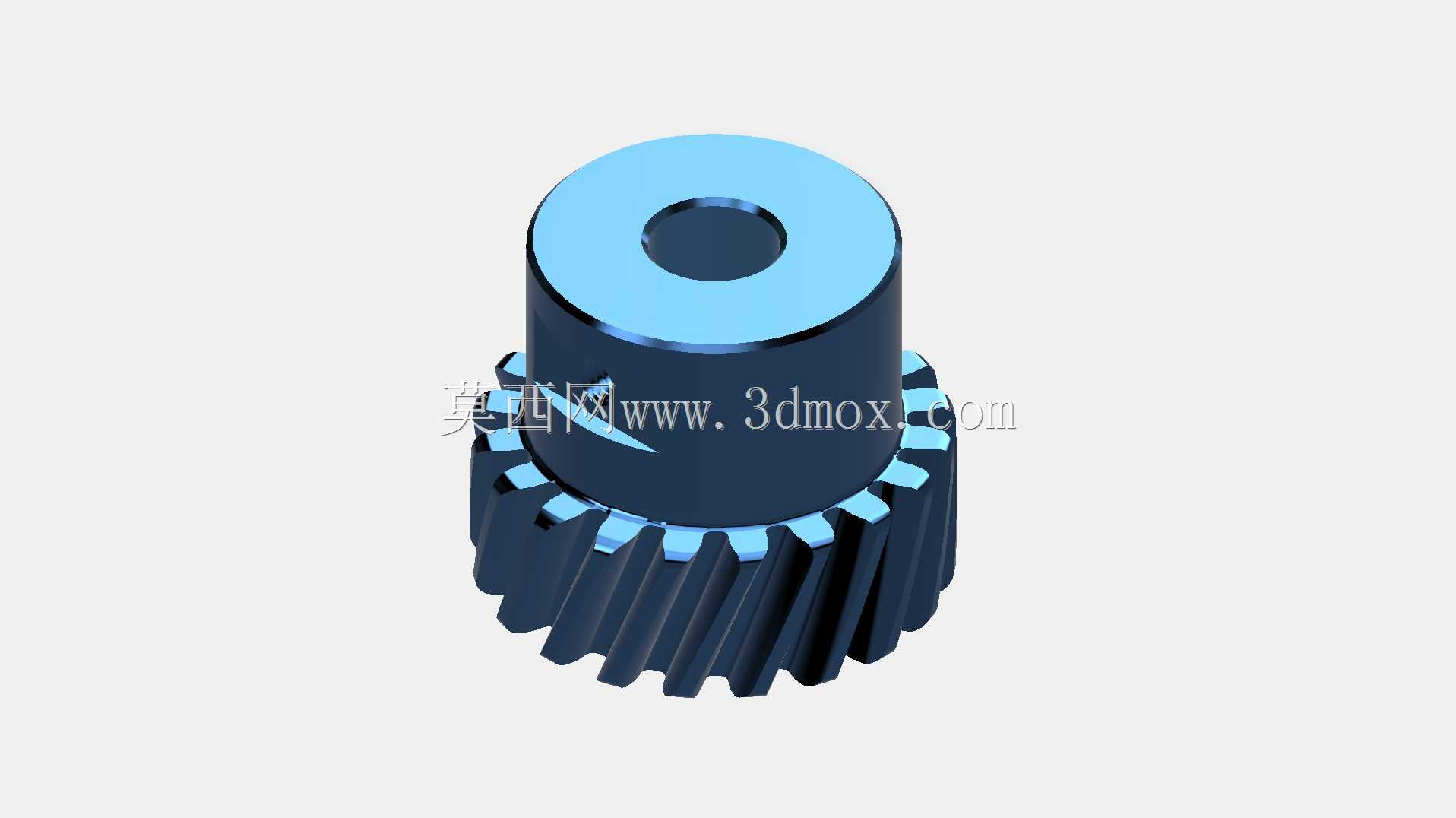

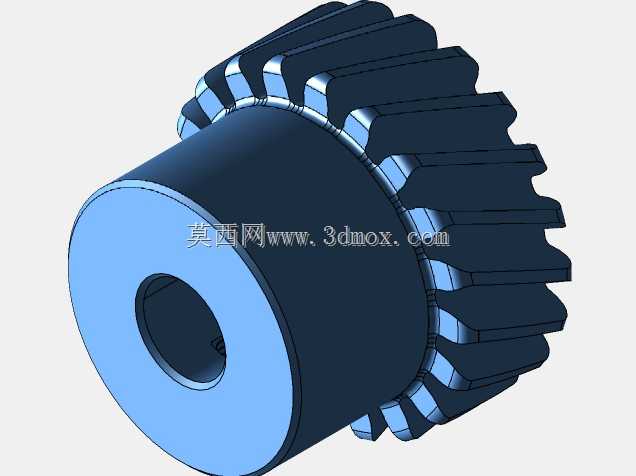

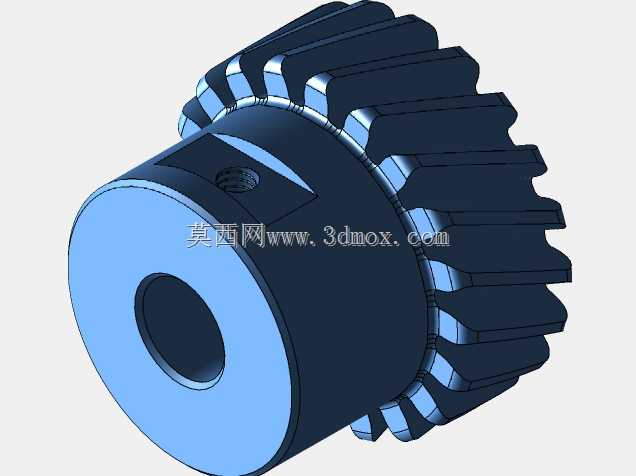

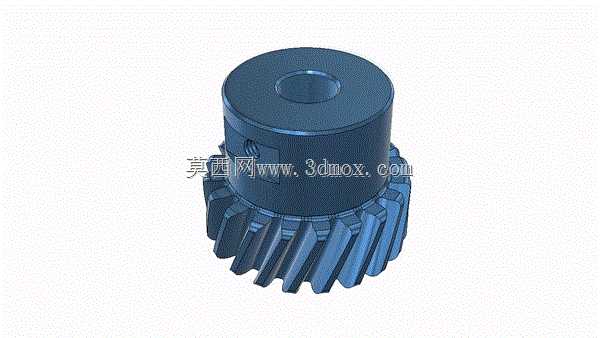

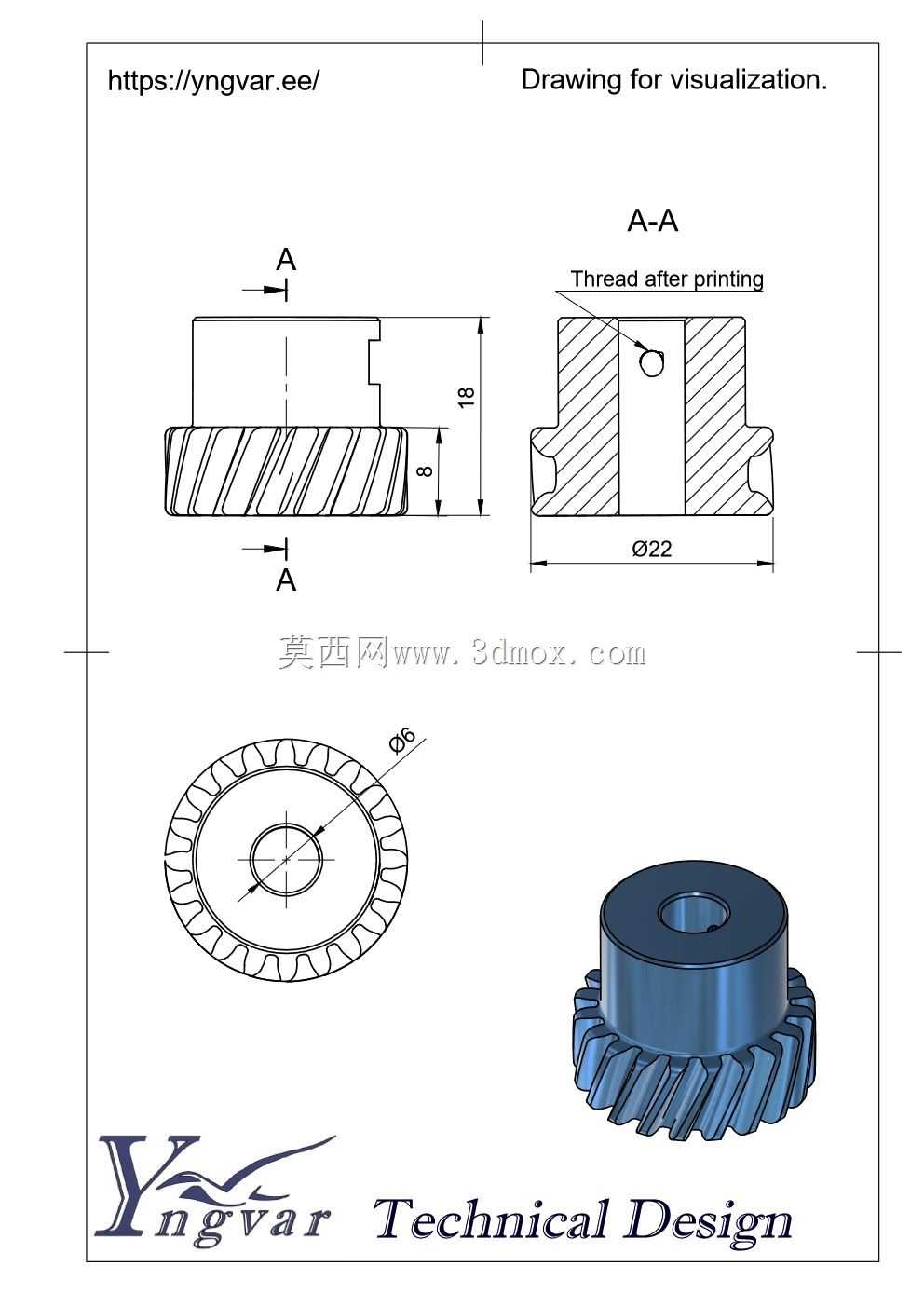

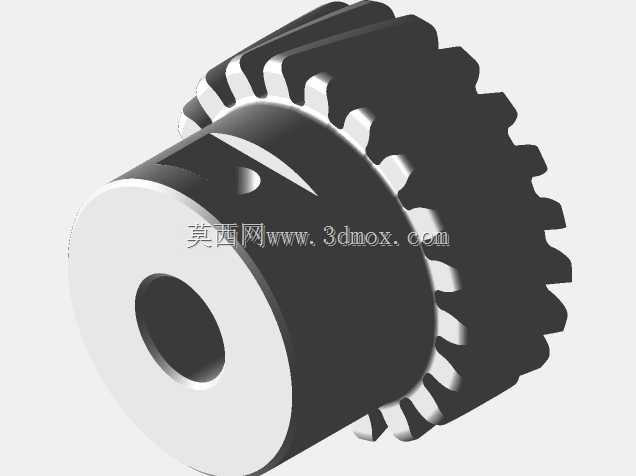

　　在功能特性层面，这款斜齿轮的核心优势来源于轮齿的螺旋角设计，啮合过程中轮齿是逐渐进入、逐渐退出啮合状态，重合度相比同参数直齿轮有明显提升，单齿承受的载荷被分摊到更长的啮合接触线上，不仅有效降低了啮合冲击，让传动过程更安静平稳，也提升了整体的承载能力，相同模数、齿数的前提下，斜齿轮的承载能力要比直齿轮高出30%以上，同时齿面的磨损也更均匀，能有效延长零件的使用寿命。轮毂部分设计为带中心通孔的圆柱结构，中心孔可根据适配的轴径做公差匹配，通常采用H7/k6的过渡配合保证装配同轴度，轮毂侧面可预留键槽安装位置，通过平键实现齿轮与轴的周向固定，传递额定扭矩，部分需要轴向定位的场景，还可在轮毂端面加工螺纹孔，通过轴端挡圈实现齿轮的轴向锁紧，避免运转过程中出现轴向窜动。

　　设计过程中首先要明确传动比需求确定齿数，再根据传递的额定扭矩、工况系数计算确定模数，螺旋角的选择是斜齿轮设计的核心参数，通常选取8°到20°之间的数值，螺旋角过小则斜齿轮的平稳性优势无法充分体现，螺旋角过大则会产生过大的轴向分力，提升对轴承的轴向承载要求，增加整套传动系统的结构成本，本次设计选取的螺旋角兼顾了传动平稳性与轴向力控制，适配常规深沟球轴承或角接触轴承的承载范围。齿宽的设计也需要匹配安装空间，齿宽过窄会降低承载能力，齿宽过宽则容易出现载荷沿齿宽分布不均的问题，受轴的挠度、加工安装误差影响，偏载会大幅提升断齿风险，因此齿宽系数通常选取在0.4到0.8的区间内，轮毂的外径通常设计为轴径的1.5到2倍，轮毂长度略大于齿宽，保证与轴的配合长度足够，避免应力集中在轴的配合段。

　　从安装边界来看，这款斜齿轮的安装需要预留足够的径向与轴向空间，径向空间需要满足齿顶圆的回转半径要求，同时预留0.5到1mm的安全间隙，避免运转过程中与周边的壳体、其他零件发生刮碰；轴向空间需要覆盖轮毂长度与齿宽，同时预留挡圈、锁紧螺母的安装位置，装配时需要保证齿轮与配对齿轮的轴线平行度误差在允许范围内，否则会出现齿面接触偏斜，导致局部载荷过大，出现早期点蚀、断齿等失效问题。啮合侧隙也需要根据工况调整，常温轻载工况侧隙可适当减小，保证传动精度，高温重载工况则需要适当增大侧隙，补偿热膨胀带来的尺寸变化，避免运转过程中出现卡齿问题。

　　在实际选型替换过程中，需要重点核对几个核心参数：模数、齿数、螺旋角、旋向、齿顶圆直径、中心孔直径、键槽尺寸，其中螺旋角与旋向是斜齿轮区别于直齿轮的核心参数，配对啮合的两个斜齿轮必须螺旋角大小相等、旋向相反，否则无法正常啮合，这也是很多设计人员初次使用斜齿轮时容易出错的点。另外斜齿轮运转产生的轴向力需要在轴承选型时充分考虑，通常在一根轴上布置两个旋向相反的斜齿轮抵消轴向力，或是选用可承受轴向载荷的轴承来承担轴向分力，避免轴承过早失效。

　　这类带轮毂的斜齿轮结构加工工艺也相对成熟，小批量生产可采用滚齿加工后进行齿面高频淬火提升硬度，大批量生产则可采用精锻或滚齿后剃齿、磨齿的工艺，达到更高的齿面精度与表面粗糙度，满足高精度传动场景的需求。日常维护过程中需要保证齿轮啮合面的润滑，根据转速与载荷选择合适粘度的齿轮油，定期检查齿面磨损情况与啮合间隙，及时更换出现点蚀、断齿、磨损超标的零件，就能保证整套传动系统长期稳定运行。
